Cisco ASR 1000 シリーズ DSP-SPA

データシート

Cisco ASR 1000 シリーズ DSP-SPA

製品概要

Cisco® ASR 1000 シリーズ DSP-SPA は、さまざまなシスコのプラットフォームで使用できる、シングル幅でハーフハイトのハイパワー共有ポートアダプタ（SPA）デジタルシグナルプロセッサ（DSP）です（図 1）。SPA-DSP は、SPA モジュール対応プラットフォームに、音声のトランスコーディング機能とトランスレーティング機能の他、Dual Tone MultiFrequency（DTMF）インターワーキング機能などの音声サービスを提供します。

図 1 Cisco ASR 1000 シリーズ DSP-SPA カード

DSP-SPA は、他の通信事業者の VoIP ネットワークとのピアリングセッションボーダーコントローラ（SBC）を確立し、サービスプロバイダーエッジの SBC にアクセス可能にすることで、企業や家庭の Session Initiation Protocol（SIP）トランキングとアグリゲーションを実現します。DSP-SPA カードはその他、SIP トランクを使用して公衆電話交換網（PSTN）にアクセスする Cisco Unified Border Element（CUBE）Enterprise Edition に、Cisco ASR 1000 シリーズアグリゲーションサービスルータが導入されている場合にも使用できます。トランスコーディングは、データボーダーエレメント（DBE）機能の一部として、VoIP ネットワーク間の音声コーデック変換にも使用できます。トランスレーティングは、同じコーデックを持つパケットの再パケット化にも使用できます。

トランスコーディングとは、あるコーデックを使用してエンコードされたメディアストリームを、別のコーデックを使用してエンコードされたメディアストリームに変換するプロセスです。たとえば、G.711 でエンコードされたメディアストリームを G.729 に変換する場合などがこれに該当します。これには、DSP が必要です。お客様がトランスコーディングを実行する方法は、2 つあります（図 2）。1 つは、SBC に DSP を搭載し、必要に応じてトランスコーディングを実行する方法です（モデル 1）。もう 1 つは、DSP リソースを集中管理して、エッジの SBC でトランスコーディングを集中管理型 DSP リソースにオフロードする方法です（モデル 2）。この集中管理型 DSP リソースは複数の SBC として機能し、トランスコーディング機能の他さまざまな DSP 依存型サービスを提供します。Cisco ASR 1000 シリーズ SBC は、両方のモデルをサポートします。

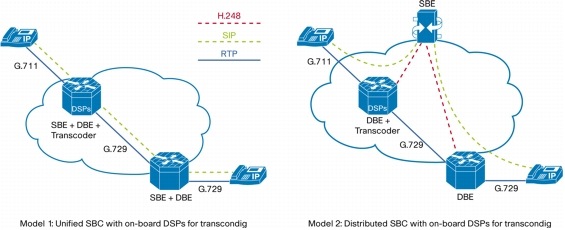

図 2 統合型 SBC で DSP-SPA をトランスコーダとして使用
※画像をクリックすると、大きな画面で表示されます

DSP-SPA カードを企業ネットワークに導入すれば、SIP サービスプロバイダーが必要とするコーデックと企業ネットワーク内で使用されるコーデックとの間のトランスコーディングに使用できます。図 2 に示すように、DSP は同一デバイス（インボックストランスコーディング）または別々のデバイス（アウトオブボックストランスコーディング）のいずれかに搭載できます。

機能と利点

Cisco ASR 1000 シリーズ用の DSP-SPA カードは、Cisco SBC の音声エクスペリエンスを向上させ、音声のトランスコーディング機能とトランスレーティング機能の両方を提供します。これには次のような利点があります。

SBE とトランスコーダを緊密に統合

SBC 搭載の DSP-SPA をトランスコーダとして使用可能
音声コンテンツの迅速な配信
きわめて低い遅延
互換性のないエンドポイントやゲートウェイに向けて音声コーデックを変換

DTMF 機能を強化

RFC-2833 a へのインバンド DTMF およびアウトオブバンド DTMF インターワーキング

帯域幅を最適化

サードパーティ製の外部トランスコーダが不要になるため、メディアパスを最適化
トランスコーディング機能搭載による少ない使用帯域幅

導入コストとメンテナンスコストを削減

専用のサーバやアプライアンスが不要
透過的な運用と簡単な導入
最小限の設定と管理
投資保護を実現 - DSP-SPA は SBE や DBE と一緒に使用可能

DSP-SPA カードは、業界最先端の Cisco SPA に実装されています。Cisco SPA/SIP ポートフォリオには、さらに次のような利点があります。

高いモジュラ性と柔軟性を備えたインテリジェントなインターフェイスプロセッサ

プログラマブルインターフェイスプロセッサのパイオニアとして、次世代ネットワークに必要とされる多様なサービスに対応する柔軟性を提供します。
革新的な設計により、パフォーマンスを犠牲にすることなく、インテリジェントなサービスを実現します。

サービス提供の迅速化により収益を増加

10 Gbps に拡張されたシスコのプログラマブルアーキテクチャにより、顧客収容密度が飛躍的に向上し、プラットフォームごとの収益性が増加します。

投資回収率を大幅に向上

スロットの効率性と密度の向上により、導入コスト（CapEx）を削減します。
必要に応じて新しいインターフェイスを簡単に追加できるため、「成長に合わせた段階的な」ビジネスモデルを推進できます。SPA を複数のプラットフォームで共有し、プラットフォーム間で簡単に移動できます。サービスニーズの変化に応じてスペアパーツを共通化することで、一貫した機能のサポート、製品提供の迅速化、運用コスト（OpEx）の大幅な削減が可能になります。

Cisco SPA の全製品の仕様については、以下の Web サイトを参照してください。http://www.cisco.com/en/US/products/ps6267/prod_module_series_home.html [英語]

製品仕様

表 1 に、製品仕様を示します。

表 1 製品仕様

特長	説明
製品の互換性	Cisco ASR 1000 シリーズ： Cisco ASR 1001 ルータ Cisco ASR 1002 ルータ Cisco ASR 1004 ルータ Cisco ASR 1006 ルータ Cisco ASR 1013 ルータ
Cisco IOS® XE ソフトウェアの最小リリース	Cisco IOS XE ソフトウェアリリース 3.2.0
サービス	音声のトランスコーディングおよびトランスレーティング
パフォーマンス	低複雑度のコーデック（G.711 など）：約 900 セッション中複雑度のコーデック（G722、G726、G729 など）：約 580 セッション高複雑度のコーデック（G723、G728、AMR、iLBC など）：約 350 セッション
サポートされる音声コーデック	G.711 u-law および G.711 a-law G.729、G.729A、G.729B、G.729AB G.726 G.728 G.722（広帯域：64 Kbps） iLBC：13.3 および 15.2 Kbps iSAC G.723 および G.723 Rev A（CUBE（SP）のみ） GSM-AMR-nb（CUBE（SP）のみ）
SPA ハイトおよび使用 SPA スロット数	1 つのベイを占有、ハーフハイト
メモリ	1 GB SDRAM
ストレージ	-
信頼性とアベイラビリティ	活性挿抜（OIR）障害発生時に、障害が発生した DSP を 1 秒以内に再起動
物理寸法	重量：0.34 kg（0.75 ポンド）高さ：2.03 cm （0.8 インチ）（シングルハイト）幅：17.15 cm （6.75 インチ）奥行：18.49 cm （7.28 インチ）
電力	23.5 W
環境仕様	動作温度：5 ～ 40 °C（41 ～ 104 °F）保管温度：-40 ～ 70°C（-38 ～ 150°F）動作湿度：5 ～ 85 % 相対湿度（RH）保管相対湿度：5 ～ 95% 相対湿度（RH）
承認およびコンプライアンス	安全性 UL 60950-1 CSA 22.2-No.60950-1 EN60950-1 IEC 60950-1 AS/NZS 60950-1 EN60825\IEC60825 レーザーの安全性（SR、IR-Class 1）（VSR-Class 1M）1 21CFR1040 -FDA Code of Federal Regulations（CFR; 米国連邦法）レーザーの安全性（SR、IR-Class 1）（VSR-Class 1M）1 EMC EMI 標準 CFR 47 Part 15：（RCC） ICES 003 AS/NZ CISPR 22 CISPR 22（EN55022） VCCI KN22 IEC/EN 61000-3-2 IEC/EN 61000-3-3 ETSI および EN 規格 EN300 386：電気通信ネットワーク機器（EMC）、OTC EN55022：情報技術機器（放射） EN55024：情報技術機器（イミュニティ） EN50082-1/EN-61000-6-1：1995 - 一般イミュニティ規格イミュニティ IEC/EN-61000-4-2 IEC/EN-61000-4-3 IEC/EN-61000-4-4 IEC/EN-61000-4-5 IEC/EN-61000-4-6 IEC/EN-61000-4-8 IEC/EN-61000-4-11 Network Equipment Building Standards（NEBS）この製品は、次の要件を満たす設計になっています（認可申請中の場合もあり）。 SR-3580-NEBS：基準レベル（Level 3 準拠） GR-63-CORE-NEBS：物理保護 GR-1089-CORE-NEBS：EMC および安全性

表 2 に、各 Cisco ASR 1000 シリーズシャーシモデルで許可されている DSP-SPA カードの最大数を示します。

表 2 Cisco ASR 1000 シリーズシャーシ 1 台あたりの DSP-SPA カードの最大数

Cisco ASR 1000 シリーズモデル	許可されている DSP-SPA カードの最大数
Cisco ASR 1001	1
Cisco ASR 1002 Fixed ルータ	1
Cisco ASR 1002	3
Cisco ASR 1004	7
Cisco ASR 1006	11
Cisco ASR 1013	23

発注情報

シスコ製品の購入方法の詳細は、「購入案内」を参照してください。

表 3 に、DSP-SPA カードの製品番号を示します。

表 3 発注情報

製品名	製品番号
DSP SPA	SPA-DSP
