データ シートCisco ASR 1000 シリーズ向け Cisco Unified Border Element（SP Edition）製品の概要Cisco® Unified Border Element（SP Edition）は、シスコのルーティング プラットフォームに組み込まれる、大規模な、キャリアグレードの Session Border Controller（SBC; セッション ボーダー コントローラ）です。多数のルータ機能と統合することが可能で、非常に豊富な機能を備えたインテリジェントな SBC アプリケーションを提供します。これまで、単にセッション ボーダー コントローラと呼ばれていた Cisco Unified Border Element（SP Edition）は、シグナリング インターワーキング、メディア インターワーキング、アドレス変換、ポート変換、課金、セキュリティ、Quality of Service（QoS; サービス品質）、Call Admission Control（CAC; コール アドミッション制御）、帯域幅管理の、ネットワーク間境界インターフェイスを提供します。 Cisco Unified Border Element（SP Edition）により、サービス プロバイダーおよび大企業は、Public Switched Telephone Network（PSTN; 公衆電話交換網）ではなく、独立した音声、ビデオ、ユニファイド コミュニケーションのネットワークを直接 IP 対 IP の相互接続を介して接続できるようになります。エンドツーエンドの IP 相互接続により、Session Initiation Protocol（SIP; セッション開始プロトコル）トランキング、サービス プロバイダーの Voice over IP（VoIP）ピアリング、家庭向けトリプルプレイ（データ、音声、ビデオ）、および Cisco TelePresence™ を使用した企業間の会議などのサービスが可能となります。また、新しい収益機会を生み出すとともに、品質およびスケーラビリティを向上し、コストを削減し、ネットワークの複雑さを低減します。 Cisco Unified Border Element（SP Edition）は、サービス プロバイダーの次世代ネットワークおよび大企業のユニファイド コミュニケーション ネットワークを実現する Cisco Service Exchange Framework（SEF）に不可欠なエレメントです。Cisco SEF の一部として、IP Multimedia Subsystem（IMS; IP マルチメディア サブシステム）および非 IMS サービスをサポートしています。 Cisco ASR 1000 シリーズ アグリゲーション サービス ルータに搭載された Cisco Unified Border Element（SP Edition）は、高性能で柔軟なルータによって提供される連続運用とサービス集約に基づいて構築されています。Cisco ASR 1000 シリーズ エンベデッド サービス プロセッサ（ESP）のメディア フォワーディング機能と、Cisco ASR 1000 シリーズ ルート プロセッサ（RP）の制御機能を組み合わせることで、Cisco ASR 1000 シリーズは、モジュラ式 ESP および RP による、成長に合わせた投資が可能な拡張性の高い SBC ソリューションを実現します。Cisco Unified Border Element（SP Edition）を搭載した Cisco ASR 1000 シリーズは、アプリケーション固有の追加ハードウェア（サービス ブレード）を必要とすることなく、SBC とその他のレイヤ 2 およびレイヤ 3 Cisco IOS® XE ソフトウェア サービスを完全に統合します。Cisco Unified Border Element（SP Edition）を Cisco ASR 1000 シリーズに統合すると、次のような利点があります。
用途Cisco Unified Border Element（SP Edition）は、数多くのサービス プロバイダーおよび大企業向け構成をサポートすることにより、SIP トランキング、VoIP ピアリング、家庭用電話、Cisco TelePresence を使用した企業間会議などの用途に対応します （図 1 を参照）。
図 1 VoIP ネットワークに展開された SBC の位置
Cisco Unified Border Element（SP Edition）は、SBC 展開モデルを統合型（Unified Model）または分散型（Distributed Model）から選択できます（図 2）。統合型 SBC 展開モデルでは、Cisco Unified Border Element（SP Edition）がメディア関連およびシグナリング関連の両方の機能（たとえば SIP）をホストします。分散型展開モデルでは、Cisco Unified Border Element（SP Edition）がメディア関連機能をホストし、業界標準の H.248 プロトコルで外部シグナリング エレメント（たとえばソフトスイッチ）と通信します。Cisco Unified Border Element（SP Edition）の設計では、いずれの展開モデルでも同じハードウェアおよびソフトウェアを使用して構築できます。

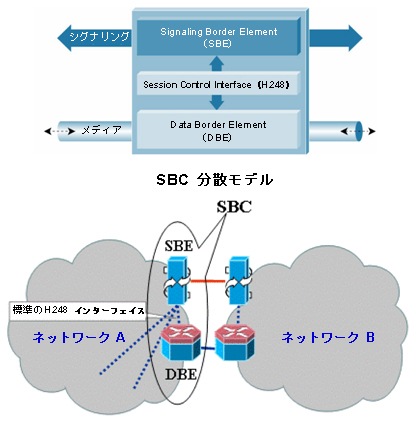

図 2 SBC 展開モデル 図 2 の DBE はメディアを処理する Data-border Element（データボーダー エレメント）を表し、SBE は信号を処理する Signaling-border Element（シグナリングボーダー エレメント）を表しています。 機能と利点表 1 に Cisco ASR 1000 シリーズの Cisco Unified Border Element（SP Edition）の機能と利点を示します。 表 1 Cisco ASR 1000 シリーズの Cisco Unified Border Element（SP Edition）の機能と利点
発注情報Cisco ASR 1000 シリーズ向け Cisco Unified Border Element（SP Edition）を発注するには、次の 3 つの手順に従ってください。 1. 必要なルートプロセッサと ESP モジュールを装備したルータを Cisco ASR 1000 シリーズから選択します。 2. Cisco Unified Border Element（SP Edition）対応の Cisco IOS XE ソフトウェア イメージを選択します。 3. 適切な機能ライセンスを選択します。オプション 4. トランスコーディング/変換が必要な場合は、DSP-SPA カードを選択してください。 シスコ製品の購入方法の詳細は、「購入案内」を参照してください。表 2 に、機能ライセンスの情報を示します。 表 2 機能ライセンス
Cisco Unified Border Element（SP Edition）ライセンスは、SBC 展開モデルの分散型および統合型の両方の使用権限を付与します。セッション ライセンスと Right-to-Use（RTU）ライセンスの 2 種類のライセンスがあります。 SBC が処理する音声通話は、セッション ライセンスから 1 セッションを使用します（音声通話には、双方向のメディア フローとその通話の対応シグナリングが含まれます）。SBC が処理するビデオ コールは、音声チャネル用に 1 セッションを使用し、ビデオ用には、ビデオチャネル帯域幅として使用するセッションを、200 kbps の倍数として必要な数だけ使用します。たとえば、1 Mbps のビデオ帯域幅を使用するビデオ コールは、6 セッションを使用します（音声に 1 セッション、ビデオに 1 Mbps/200 kbps = 5 セッション）。インスタント メッセージング セッションは、SBC を介した 2 つのエンドポイント間のシグナリングで構成されます（通常は、関連付けられたメディアはありません）。必要な総セッション数を確保するために、システムで所有する複数のセッション ライセンスを組み合わせることができます。 Cisco TelePresence セッション向けには RTU ライセンス（FLASR1-CUBES-TPEX）を使用することができます。 表 3 冗長性機能ライセンス
* 冗長性機能ライセンスは RP システム 1 つに対してのみ有効です ソフトウェアのダウンロードソフトウェアをダウンロードするには Cisco Software Center にアクセスしてください。表 4 に Cisco Unified Border Element（SP Edition）対応の Cisco IOS XE ソフトウェア イメージを示します。 表 4 Cisco Unified Border Element（SP Edition）対応 Cisco ASR 1000 シリーズ ソフトウェア イメージ
シスコのサービスおよびサポートシスコとパートナーは、幅広いエンドツーエンド サービスを提供し、お客様の成功をサポートします。これらのサービスは、IP コミュニケーション ソリューションの構築、運用、および最適化で実証済みの手法に基づいており、シスコ ユニファイド コミュニケーション、Cisco TelePresence、セキュリティ、およびモビリティ テクノロジーの帯域幅を統合し、ビデオ、コラボレーション、ビジネス目標に沿った成長に対応します。計画および設計サービスでは、テクノロジーとビジネス目標との整合性を図り、展開の正確性、速度、および効率性を向上することができます。テクニカル サービスは、正常な動作の維持、ソフトウェア アプリケーションの機能の強化、パフォーマンスの問題の解決、およびコストの削減に役立ちます。また最適化サービスは、継続的にパフォーマンスを向上し、新しいテクノロジーを活用してお客様を成功に導きます。詳細については、次のサイトを参照してください。http://www.cisco.com/jp/go/services/ 関連情報Cisco ASR 1000 シリーズまたは Cisco ASR 1000 シリーズ ESP について詳しくは、http://www.cisco.com/web/JP/product/hs/routers/asr1000/index.html を参照するか、最寄りのシスコ代理店にお問い合わせください。 . |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
Cisco ASR 1000 シリーズ向け Cisco Unified Border Element（SP Edition）
