ONS 15600 MSSP OC-192/STM-64 SR/LR

データ シート


Cisco ONS 15600シリーズ4ポート10 Gbpsオプティカル インターフェイス カード


Cisco® ONS 15600シリーズMultiservice Switching Platform(MSSP;マルチサービス スイッチング プラットフォーム)は、Short Reach/Short Haul(SR/SH;短距離)およびLong Reach/Long Haul(LR/LH;長距離)の2つの4ポートOC-192/STM-48インターフェイス カードによって40 Gbpsの伝送帯域幅を提供し、ミッションクリティカルなメトロポリタン エリア(メトロ) トラフィックの集約および伝送を可能にします(図1)。

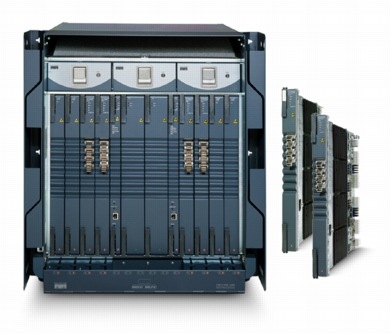

図1 Cisco ONS 15600シリーズMSSPと4ポートOC-192/STM-64 LR/LHおよびSR/SHカード

バックグラウンド

Cisco ONS 15600 MSSPは、シスコが全面的に開発および設計した製品です。この製品によってサービス プロバイダーは、メトロ コアとメトロ エッジ ネットワークのスムーズな統合が可能となり、メトロ コアの帯域幅管理を簡素化できます。また、初期導入コストも大幅に削減されます。Cisco ONS 15600シリーズMSSPは、SONET/SDH(同期デジタル ハイアラーキ)マルチプレクサ、デジタル クロスコネクト ネットワーク エレメントなどの複数のメトロ システム機能を、スケーラブルで使いやすい1つのプラットフォームに統合し、キャリア クラスの信頼性、アベイラビリティ、サービス性、運用、および管理を実現します。

製品概要

Cisco ONS 15600シリーズのOC-192/STM-64機能は、LR/LHおよびSR/SHオプティカル ライン カードで構成され、このカードが提供するインターフェイスの仕様は、アプリケーションに対するサービス プロバイダーのさまざまなニーズに応えるものとなっています。表1に、Cisco ONS 15600シリーズ4ポートOC-192/STM-64 SR/SHインターフェイスカードとCisco ONS 15600シリーズ4ポートOC-192/STM-64 LR/LHインターフェイスカード(いずれもCisco ONS 15600シリーズで新たに導入)、およびサポートするアプリケーションを示します。

表1 Cisco ONS 15600シリーズ4ポートOC-192/STM-64 SR/SHおよびLR/LHインターフェイス カードとアプリケーション

コンポーネント アプリケーション
SR/SHインターフェイス カード 距離が2 km未満のセントラル オフィス間でメトロ地域またはオフィス間接続に対応
LR/LHインターフェイス カード 距離が40~80 kmのセントラル オフィス間でメトロ地域またはオフィス間接続に対応


どちらのインターフェイス カードも、Cisco 15600シリーズ シェルフ アセンブリの1スロットに装備するだけで、送信および受信用にそれぞれ4つのオプティカル インターフェイスを提供します。各ポート インターフェイスは、標準のSONET/SDH(Telcordia GR-253-COREおよびITU G.703)9.95328 Gbpsビット レートで動作します。SR/SHおよびLR/LH OC-192/STM-64カードは、カードの前面プレートにある4つのOGIコネクタを使用し、ケーブル ルーティング モジュールを経由してSC、ST、またはFC終端にルーティングされます。カードは、STS-3c/VC-4、STS-6c/VC-4-2c、STS-12c/VC-4-4c、STS-24c/VC-4-8c、STS-48c/VC-4-16c、およびSTS-192c/VC-4-64cの連結ペイロードと、STS-1ベースの非連結ペイロードを両方伝送します。SONETモードでは、各オプティカル ポートをSTM-48として提供し、SONETネットワークに、STS-Nc連結ペイロード形式でSDHペイロードのトンネリングを実現します。これにより、SONETを使用しているサービス プロバイダーは、海外のケーブル設置ポイントから顧客サイトにSDHトラフィックを送信できます。後述の仕様の範囲内で動作する場合(表4を参照)、各ポート インターフェイスは10 Gbpsの信号を送信し、最小BER(ビット エラー レート)は10E-12になります。

OC-192/STM-64 SR/SHおよびLR/LHカードは、Cisco ONS 15600シリーズ プラットフォームの8つのマルチサービス スロット(スロット1~4または11~14)のいずれにも設置ができます。カードを、Unidirectional-Path Switched Ring/Sub Network Connection Protection(UPSR/SNCP)、2ファイバBidirectional Line Switched Ring/Multiplex Section-Shared Protection Ring(BLSR/MS-SPR)、1+1 Automatic Protection Switching/Multiplex Section Protection(APS/MSP)、またはPath-Protected Mesh Network(PPMN)アーキテクチャで使用できるようにすることで、サービス プロバイダーは、サービスの需要、トラフィック パターン、およびユーザのニーズを満たすために必要なタイプのネットワークを柔軟に構築できます。このカードの柔軟なプロビジョニングにより、インベントリのコスト削減や、設計と導入の簡素化が図れます。

OC-192/STM-64 SR/SHおよびLR/LHカードは、前面プレートにLEDが組み込まれているため、カードの動作状態がすばやく確認できます。前面プレートには、オレンジ色の丸いアイコンがあり、カードを物理的に設置できるシェルフ スロットがわかるようになっています。カードは、統合されたCisco ONS 15600シリーズCisco Transport Controller Craft Managerでサポートされているので、システムのOperations, Administration, Maintenance, and Provisioning(OAM&P)が簡単に行えます。

Cisco ONS OC-192/STM-64オプティカル インターフェイス機能と仕様

高密度でコンパクトな設計

  • シングル幅のカードスロット設計
  • カードあたり4つのOC-192/STM-64ポート
  • シェルフ アセンブリあたり最大8枚のOC-192/STM-64カードまたは32のOC-192/STM-64ポート

柔軟性のある復旧オプション

  • UPSR/SNCP
  • 2ファイバBLSR/MS-SPRing
  • 1+1 APS/MSP、1+1単方向または双方向
  • PPMN
  • 非保護(0+1)

ネットワーキングの柔軟性

  • リング
  • 複数リング
  • ターミナル
  • リニアAdd/Drop Multiplexer(ADM;分岐挿入装置)

Cisco ONS 15600シリーズのシステム仕様

表2に適合規格情報、表3にシステム要件、表4にCisco ONS 15600シリーズ4ポート10 Gbpsオプティカル インターフェイス カードの仕様を示します。

表2 適合規格1

カナダ
米国
欧州連合
1製品のリリース時点で、適合テストおよび適合資料の製作がすべて完了していない場合があります。カナダ、米国、および欧州連合以外の国については、シスコシステムズの代理店までお問い合せください。

表3 システム要件

コンポーネント Cisco ONS 15600 SONET Cisco ONS 15600 SDH
プロセッサ TSC TSC
クロスコネクト CXCまたはSSXC1 CXC
シェルフ アセンブリ 15600-IO-SHELFシェルフ アセンブリ 15600-IO-SHELFシェルフ アセンブリ
システム ソフトウェア R1.1.0以上 R1.4
スロット互換性 1~4および11~14 1~4および11~14
1CXCクロスコネクト カードは、R1.1システム ソフトウェアでのみサポートされます。R1.1.0以上のすべてのソフトウェア リリースには、SSXCクロスコネクト カードが必要です。

表4 カード仕様

仕様 OC-192/STM-64 LR、LR-2 OC-192/STM-64 SR、SR-1
波長、公称値 1550 nm 1310 nm
スペクトル範囲 1530~1565 nm 1290~1330 nm
ビット レート 9.96 Gbps 9.96 Gbps
コネクタ タイプ(Tx/Rx) OGI OGI
オプティカル トランスミッタ
タイプ Lithium Niobate(LN)外部モジュレータ トランスミッタ Fabry Perot(FP)レーザー
出力パワー +4~+7 dBm -6~-1 dBm
レーザー安全性クラス 1 1
光レシーバー
タイプ APD/T1A APD/T1A
入力パワー -22~-9 dBm -11~-1 dBm
リンクロス バジェット 24 dB(最小値、分散なし) 5 dB(最小値、分散なし)
BER、最小値 10E-12 10E-12
管理性
カードLED
STAT
 カード障害
 通常の動作
SRV
 稼働中
 停止中
SD(信号劣化)
SF(信号障害)
LASER ON

レッド
OFF

グリーン
オレンジ
ブルー
レッド
グリーン

レッド
OFF

グリーン
オレンジ
ブルー
レッド
グリーン
電力
カード電力(公称値) 230 W 150 W
カード電力(最大値) 260 W 225 W
保管環境
動作温度 -5~+50°C(23~122°F) -5~+50°C(23~122°F)
湿度 5~95%(結露しないこと) 5~95%(結露しないこと)
寸法(高さ×幅×奥行) 419×27×465 mm(16.50×1.07×18.31インチ) 419×27×465 mm(16.50×1.07×18.31インチ)
カード重量 5.44 kg(12.0ポンド) 5.44 kg(12.0ポンド)


発注情報

表5に、Cisco ONS 15600シリーズ4ポート10 Gbpsオプティカル インターフェイス カードの発注情報を示します。

表5 発注情報

製品番号 説明
15600-192S4SR1310 Cisco ONS 15600シリーズ4ポートOC-192/STM-64 SR/SHカード、OGIコネクタ
15600-192L4LR1550 Cisco ONS 15600シリーズ4ポートOC-192/STM-64 LR/LHカード、OGIコネクタ
