Cisco ONS 15310 CEシリーズ8ポート10/100キャリア イーサネット カード

データ シート


15310 SONETマルチサービス プラットフォーム対応Cisco ONS 15310 CEシリーズ8ポート10/100キャリア イーサネット カード


Cisco® ONS 15310 SONET Multiservice Provisioning Platform(MSPP;マルチサービス プロビジョニング プラットフォーム)は、顧客サイトやサービス プロバイダーのネットワーク、またはビジネス キャンパス環境のアグリゲーション ノードで使用できるように最適化されています。Cisco ONS 15310は、レイヤ1トランスポート機能およびレイヤ2パケット スイッチング機能を幅広くサポートし、イーサネットおよびSONETで柔軟なパケット サービスを提供します。

Cisco ONS 15310 CEシリーズ8ポート10/100カードの概要

Cisco ONS 15310にイーサネット カードを装備することで、キャリア クラスの専用回線によるイーサネットおよびファスト イーサネット サービスを提供できます。Virtual Concatenation(VCAT)、Link Capacity Adjustment Scheme(LCAS)、標準のカプセル化、およびSONETの50ミリ秒(ms)未満の耐障害性方式を使用すれば、これらのポイントツーポイント データ サービスを効率的に提供できます。また、従来のTDM(時分割多重)に必要な条件を組み合わせて、サービス提供を行うこともできます。

Cisco ONS 15310キャリア イーサネット ソリューションにより、サービス プロバイダーや企業では、従来のSONETネットワークから統合型ネットワーク アーキテクチャへの移行が簡単にできるようになります。統合型ネットワーク アーキテクチャでは、キャリアが従来のサービス提供用として使い慣れてきたものと同じ設計で、すべてのDS1、DS3、イーサネット、ファスト イーサネット サービスを提供および維持できます。

Cisco ONS 15310 CEシリーズ8ポート10/100キャリア イーサネット カード(図1)は、ポート マップ サービスを提供するレイヤ1カードです。このカードは、Cisco ONS 15454 SONET MSPPでサポートされるキャリア イーサネット サービスとの相互運用性を備え、アクセスとメトロポリタン エリア ネットワークを拡張するイーサネットおよびファスト イーサネット ソリューションを提供します。

主な機能と利点

カードは、SONETペイロードに対し、最大8つの10/100イーサネット カプセル化トラフィック ストリームのマッピングを提供します。SONETペイロードは、Generic Framing Protocol(GFP)またはHigh-Level Data Link Control(HDLC;ハイレベル データリンク制御)ベースのフレーミングを選択して、低次VCAT(VT1.5)および高次(STS-1)Contiguous Concatenation(CCAT)を利用します。カードはLCASもサポートしており、SONETリンク帯域幅をヒットレスで動的に調整できます。各10/100イーサネット ポートは、VT1.5またはSTS-1の粒度の単位でSONETチャネルにマップできます。各カードは、パケット処理、分類、Quality of Service(QoS;サービス品質)ベースのキューイング、およびトラフィック スケジューリング機能をサポートしています。

Cisco ONS 15310 CEシリーズ8ポート10/100キャリア イーサネット カードは、すべてのCisco ONS 15310モデルと互換性があります。これにより、お客様があるモデルから別のモデルへと移行を決定しても、インベントリとトレーニングを最小限に抑えて、投資を保護することができます。

Cisco ONS 15310 CEシリーズ8ポート10/100キャリア イーサネット カードは、8つのPacket-over-SONET(POS)またはVirtual Concatenation Group(VCG)ポートに、8つのイーサネット クライアント インターフェイスを提供します。各イーサネット クライアント インターフェイスはSONETペイロードにカプセル化され、Cisco ONS 15310オプティカル インターフェイスへのクロスコネクトに使用される8つの仮想POS、またはVCGポートの1つを介してキャリア イーサネット カードを終了します。各仮想POSまたはVCGポートは、STS-1またはSTS-3c SONET回線、またはVCAT SONET回線にマップされます。この回線におけるVCATのメンバーは、サービス提供中にユーザが選択したVT1.5(Low-Order VCAT [LO-VCAT]、VT1.5-xv)またはSTS-1(High-Order VCAT [HO-VCAT]、STS-1-xv [x=1, 2, 3])SONET回線のいずれかです。イーサネット フレームは、標準のITU-T G.7041 GFPまたはHDLCカプセル化を使用してSONETペイロードにカプセル化され、互換性のある他のシスコ製品との相互運用を実現します。VCGのメンバー回線は、保護回線(Unidirectional-Path Switched Ring [UPSR]、Path-Protected Mesh Network [PPMN]、および1+1)または非保護回線として伝送され、ネットワーク管理者または使用可能な帯域幅によって指定された耐障害性レベルを実現します。VCGポートは、ITU-T G.7042 LCAS方式を使用して、イーサネット トラフィックの伝送帯域幅の動的な増減を管理することもできます。その際にサービスが中断することはなく、あっても最小限に抑えられます。

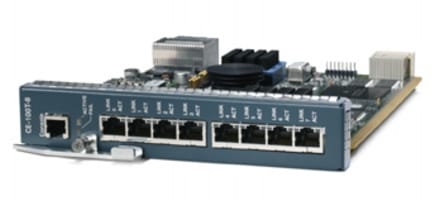

図1 Cisco ONS 15310 CEシリーズ8ポート10/100キャリア イーサネット カード

機能

Cisco ONS 15310 CEシリーズ8ポート10/100キャリア イーサネット カードの機能は、次のとおりです。
  • 8ポート10/100Base-T、RJ-45コネクタ
  • カード当たり300 Mbps(2xSTS-3)のSONET伝送帯域幅
  • 各10/100Base-Tポートは、GFP-F(ITU-T G.7041)またはLAN Extension(シスコ独自の[HDLC]カプセル化であるLEX)によってSONET VCGまたはPOSポートにマップされる
  • 各VCGまたはPOSポートは、CCAT(STS-1、STS-3c)またはHO-VCAT(STS-1-1v、STS-1-2v、STS-1-3v)回線で構成可能
  • 各VCGまたはPOSポートは、LO-VCAT(VT1.5-xv、x=1-64)回線で構成可能
  • 稼働中の容量増減(ITU-T G.7042 LCAS)
  • 50 ms未満のSONET保護および伝送回線の復元
  • レイヤ2ブリッジング、スイッチング、イーサネットMACプロトコル(Cisco EtherChannel® テクノロジー、802.1X、Cisco Discovery Protocol[CDP]、VLAN Trunking Protocol [VTP;VLANトランキング プロトコル]、Spanning Tree Protocol[STP;スパニングツリー プロトコル]など)、VLAN(802.1QおよびQinQ)に対する透過性
  • イーサネット リンク機能:自動ネゴシエーション、リンク速度自動検知、全二重と半二重、フロー制御(802.3X)
  • IP Type of Service(ToS;サービス タイプ)または802.1Pに基づくパケットの優先順位付け
  • サポートされる最大パケット サイズ:1548バイト
  • 遅延の少ない伝送
  • Cisco Transport ControllerおよびCisco Transport ManagerでのA-to-Zプロビジョニング、Transaction Language 1(TL1)プロビジョニング
  • SNMP(簡易ネットワーク管理プロトコル)アラームとCisco IOS®ソフトウェアRemote Monitoring(RMON)パフォーマンス モニタリング
  • Cisco Transport Controller、Cisco Transport Manager、およびTL1の管理
  • Cisco GシリーズおよびCisco MLシリーズ カードとの(SONETによる)相互運用
  • バックプレッシャー フロー制御
  • ターミナルおよびファシリティ ループバック
  • リンク整合性のサポート

製品アプリケーション

Cisco ONS 15310 CEシリーズ8ポート10/100キャリア イーサネット カードは、さまざまなネットワーク アプリケーションやサービス製品への需要に柔軟に対応しています。対応するサービスには、イーサネット専用線(図2)、メトロ イーサネット アクセス(図3)、インターネット アクセス、IP VPNアクセス、VoIPアクセスなどがあり、すべてにSONETレイヤ サービス保護を提供するオプションが備わっています。サービス帯域幅は、サービスごとに該当するVCAT回線サイズで管理および提供されます。

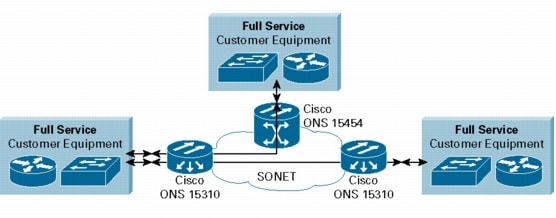

図2 サイト間のポイントツーポイント イーサネット専用線サービス

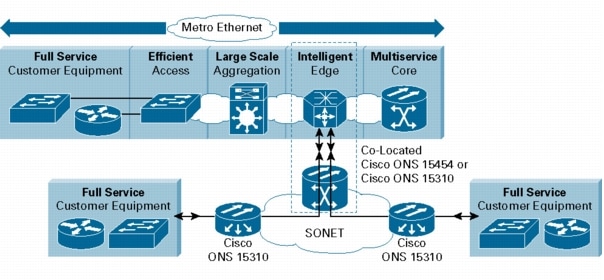

図3 インテリジェントなコア ネットワーク サービスへのメトロ イーサネット アクセス

表1および表2に、Cisco ONS 15310 CEシリーズ8ポート10/100キャリア イーサネット カードについて、対応するSONET回線の組み合わせと最大サービス数をカードごとに示します。

表1 有効なSONET回線

サービス タイプ SONET回線タイプ
ライン レート100Base-T STS-3c
STS-1-3v
STS-1-2v*
サブ レート100Base-T STS-1
STS-1-1v
VT1.5-xv(x = 1-64)
ライン レート10Base-T STS-1
VT1.5-xv(x = 7)
サブ レート10Base-T VT1.5-xv(x = 1-6)
*STS-1-2vは、合計98 Mbpsの伝送容量を提供します。

表2 カード当たりの最大サービス数

カード当たりのサービス組み合わせオプションの数 100Base-T(ライン レート) 100Base-T(サブ レート) 10Base-T(ライン レートまたはサブ レート) アクティブなサービス数の合計
STS-3c、STS-1-3v STS-1-2v STS-1 VT1.5-xv
1 2 0 0 0 2
2 1 1 1 0 3
3 1 0 3 0 4
4 1 0 0 7(x = 1-12)1 81
5 0 2 2 0 4
6 0 1 1 6(x = 1-14) 8
7 0 1 0 7(x = 1-12)1 81
8 0 0 6 0 6
9 0 0 3 5(x = 1-16) 8
10 0 0 0 8(x = 1-21) 8
1このLO-VCAT回線の組み合わせは、カードで最初に作成された回線がLO-VCAT回線の場合に実現します。カードで作成された最初の回線がHO-VCATまたはCCAT STSの場合、最大6つのLO-VCAT回線をカードに追加できます。

表3および表4に、Cisco ONS 15310 CEシリーズ8ポート10/100キャリア イーサネット カードの製品仕様および発注情報を示します。

表3 製品仕様

属性 説明
ポート 10/100Base-Tイーサネット ポート×8
ポート速度 10/100 Mbps
デュプレックス 全二重、半二重、および自動ネゴシエーション
フロー制御 サポートあり
伝送 LO-VCAT/HO-VCATをサポートする最大8つの仮想POS(VCG)ポート
カード当たりの伝送帯域幅 最大310 Mbps(STS-1×6と同等)
仮想POS(VCG)ポートでの伝送帯域幅割り当て VT1.5-xv(x=1-64)、STS-1、STS-1-1v、STS-1-2v、STS-1-3v、およびSTS-3c
伝送帯域幅調整 ITU-T G.7042 LCASメカニズムを使用(オプション)
Ethernet over SONETカプセル化 ITU-T G.7041 GFP-F、Cisco LEX(HDLC)オプション
QoS 分類とキューイング
サービス プロビジョニング Cisco Transport ControllerでのA-to-Zサービス プロビジョニング、TL1ベースのサービス プロビジョニング
最大電力 50 W
動作温度 0~50°C(32~122°F)
動作湿度 5~95%(結露しないこと)
外形寸法 幅176.3 mm(6.94インチ)×高さ34.29 mm(1.35インチ)×奥行223.8 mm(8.81インチ)
重量 0.91 kg(2ポンド)

表4 発注情報

製品番号 説明
15310-CE-100T-8 Cisco ONS 15310 CEシリーズ8ポート10/100キャリア イーサネット カード、RJ-45コネクタ

適合規格
Cisco ONS 15310 CEシリーズ8ポート10/100キャリア イーサネット カードは、次の規格を満たしています。

EMC(クラスA)
  • ETSI 300-386-TC
  • Bellcore GR-1089-CORE, Level 3
  • CISPR 22、CISPR24
  • IC ICES-003 Issue 3, 1997
  • FCC 47CFR15
  • EN55022、 EN55024
安全基準
  • CAN/CSA-C22.2 No. 950-95, 3rd Ed
  • Telcordia GR-1089-CORE
  • IEC60950/EN60950, 3rd Ed
  • UL 60950
環境仕様
  • Telecordia GR-63-CORE, Level 3
  • ETS 300 019-2-1(Storage, Class 1.1)
  • ETS 300 019-2-2(Transportation, Class 2.3)
  • ETS 300 019-2-3(Operational, Class 3.1E)
