| 注意： 本製品は既に生産⁄販売を終了しております。 |
|
  |
データシート |
[目次]
- ◆[Web上での管理]
- ◆[必要なツールを必要な場所に]
- ◆[コストパフォーマンスに優れた管理ソリューション]
- ◆[ネットワークアベイラビリティの向上]
- ◆[生産性の向上]
- ◆[Mapsバージョン2.0（HPハードウェア上のHP OpenView対応）]
- ◆[Maps バージョン2.0（Sunハードウェア上のHP OpenView対応）]
- ◆[Maps バージョン2.0（AIX上のTivoli NetView対応）]
- ◆[その他の要件（全プラットフォーム）]
SNA（システムネットワークアーキテクチャ）を、TCP/IPベースのマルチプロトコルネットワークに物理レイヤおよび論理レイヤで統合するという状況は、ますます増加する傾向にあります。次々に登場する新しいテクノロジを組み込みながらサービスレベルを維持または改善していくには、適正なネットワーク管理ツールが必要です。CiscoWorks Blue Mapsは、SNAとTCP/IPの統合ネットワーク環境において、ネットワークの状態を監視し、問題を迅速に解決することができる統合管理ツールです。
CiscoWorks Blue Mapsは、SNAネットワークとIPネットワークの両方について、ダイナミックなビュー（マップ）を提供します（図1を参照）。Ciscoデバイスの広範囲のMIB（Management Information Base）収集データを使用して、Mapsはユーザーに豊富な管理情報を提供します。TCP/IPとSNAの関連データの統合によって多様な管理作業に対応できるので、Mapsでは、成長中のマルチプロトコルネットワークの確実な管理と、SNAユーザーが要求するサービスレベルの提供を、従来よりもはるかに簡単に実現できます。

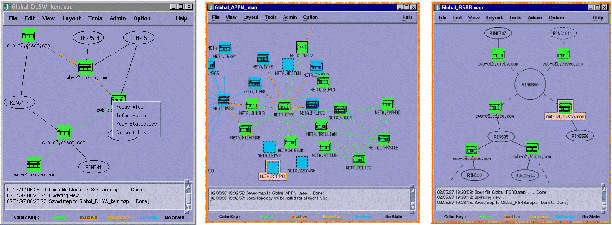

図１：DLSw（Data Link Switching）、APPN（Advanced Peer-to-Peer Networking）、およびRSRB（Remote Source-Route Bridging）の各マップ
| Web上での管理 |
拡張Webインタフェース（図2を参照）によって、ネットワーク管理者はどこにいても、任意のブラウザを使用して、必要な情報を検索することができます。ブラウザのインタフェースは、誰もがすぐに使いこなせるマルチプラットフォーム対応ツールです。CiscoWorks Blue Mapsからの情報をWeb上に載せることによって、ネットワーク管理者は、ネットワークステータスおよびユーザー利用状況についての情報ページをカスタマイズし、ネットワークアベイラビリティに関する情報を表示できるほか、問題の判別および診断に役立つデータを検索することもできます（図2を参照）。
| 必要なツールを必要な場所に |
CiscoWorks Blue Mapsは、SNMP（簡易ネットワーク管理プロトコル）ネットワーク管理プラットフォームを併用しながら、独自のソリューションによってSNAとTCP/IPの統合ネットワークを管理します。CiscoWorks Blueでは、統合ネットワークを円滑に実行するために必要な管理ツールが統合されているので、運用スタッフに必要なのはMapsソリューションだけです。CiscoWorks製品はすべて、主要SNMPベースネットワーク管理プラットフォームと相互運用できるように設計されています。これらの情報を、任意のWebブラウザを使用して入手できます。
| コストパフォーマンスに優れた管理ソリューション |
| ネットワークアベイラビリティの向上 |
関連情報を迅速に検索して分析できるので、問題を短時間で解決することができ、サービスの中断を防ぐなど、中断時間をかなり短縮できます。管理者は論理マップを分析することによって、使用されている特定プロトコルに関する問題を効率的に検出し、診断できます。次のマップに各プロトコルに特定の情報が表示されます。

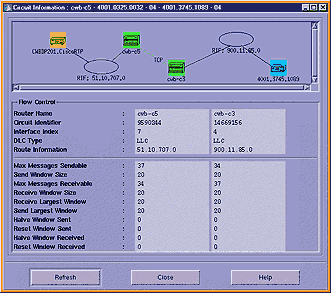

- DLSwマップ --- ピア、ピアステータス、回線（図3を参照）、データリンクタイプ、SDLC（Synchronous Data Link Control）トークンリングRIF（Routing Information Field）、IPパス、WANリンクステータス、インタフェーストラフィック統計情報
- APPNマップ --- ネットワークノード、エンドノード、下位エントリノード、中間セッション、セッションパートナ、ステータス、フレームカウント、SNAセッションパス、バーチャルルーティングノード、接続状態
- RSRBマップ --- ピア、ピアステータス、バーチャルリング、データリンクタイプ、SDLCポート、トークンリングRIF、IPパス、WANリンクステータス、インタフェーストラフィック統計情報
問題の発生場所が明確になるので、管理者は単一コンソール上で、問題の切り分けおよび解決に必要な追加情報をすばやく入手できます。
| 生産性の向上 |

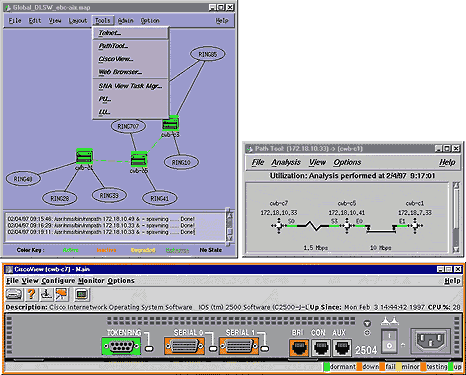

CiscoWorks Blue Mapsは簡単に使用できるだけでなく、SNAトラフィックを含むマルチプロトコルネットワークの総合的な管理情報源となります。主要ネットワーク管理プラットフォームと互換性があるので、新しい運用手順を習得したり、基本ツールセットを変更する必要はありません。CiscoWorks Blue Mapsを使用すれば、既存のマルチプロトコルネットワークにSNAトラフィックを追加し、既存の運用プロセスに効率的なSNA管理を統合することができます。ネットワーク管理システムのツールとシスコのコンポーネントを統合することによって、1つの完全な統合ネットワーク管理コンソールが提供されます（図4を参照）。この単一コンソールには、次の利点があります。
- CiscoViewと主要SNMP管理プラットフォームの統合
- グラフィカルユーザーインタフェース
- Webアクセス（任意の場所での管理作業）
- オンラインヘルプ
| Mapsバージョン2.0（HPハードウェア上のHP OpenView対応） |
ハードウェアの要件
- HP 9000システム、シリーズ700または800
- 300 MBのハードディスク空き容量（インストール時、平均的なSybaseパーティションを含む）
- 192 MBのRAM
- 128～256 MBのスワップスペース（他のアプリケーションに必要なスワップスペースをのぞく）
- CD-ROMドライブ
- カラーモニタ
ソフトウェアの要件
- HP-UX 10.20/11.0
- HP OpenView 5.0/5.01/5.03/6.0（任意）
| Mapsバージョン2.0（Sunハードウェア上のHP OpenView対応） |
ハードウェアの要件
- Sun SPARCstation
- 300 MBのハードディスク空き容量（インストール時、平均的なSybaseパーティションを含む）
- 192 MBのRAM
- 128 MBのスワップスペース
- CD-ROMドライブ
- カラーモニタ
ソフトウェアの要件
- Solaris 2.5.1/2.6
- SunNet Manager 2.2.3/2.3（任意）
- HP OpenView 5.0/5.01/5.03/6.0（任意）
| Maps バージョン2.0（AIX上のTivoli NetView対応） |
ハードウェアの要件
- RS/6000システム、Model 370/37T以上（Power Architecture搭載機種）
- 300 MBのハードディスク空き容量（CiscoWorksインストール時、平均的なSybaseパーティションを含む）
- 192 MBのRAM
- 128 MBのスワップスペース
- CD-ROMドライブ
- カラーモニタ
ソフトウェアの要件
- AIX 4.2.1/4.3
- Tivoli NetView、AIX 4.1/5対応（任意）
| その他の要件（全プラットフォーム） |
メインフレームの要件
- カートリッジテープリーダ：3480カートリッジ読み取り可能、密度6250ビット⁄インチ（bpi）
- 20シリンダの3380ダイレクトアクセスストレージまたは同等製品（SMP/Eターゲットおよびディストリビューションライブラリ用の容量を含む）
- MVS/ESA 4.1以上、およびSMP/E Release 7以上
- VTAM 4.1以上
- 次のいずれかの通信プロトコル：
- SNA LU 6.2
- TCP/IP （Cisco IOS® for S/390、IBM Communications Server for OS/390 Version 3 Release 1以上、またはInterlink TCPaccess）
Cisco IOSサポート
CiscoWorks Blue Mapsアプリケーションに要求されるMIBには、Cisco IOS Release 11.0以上が必要です。また、次のリリースレベルが必要になります。
- DLSwの場合、Cisco IOS Release 11.1 (7)以上。DLSwトラップの場合、Cisco IOS Release 11.3以上
- APPNの場合、Cisco IOS Release 11.0(6)以上。DLUR（Dependent LU Requester）の場合、Cisco IOS Release 11.2(1)以上
- RSRBの場合、Cisco IOS Release 11.0以上。FST（Fast-Sequenced Transport）の場合、Cisco IOS Release 11.0(13)、11.1(8)、または11.2(3)以上
