コンテントスイッチングモジュール対応CiscoView Device Manager 1.0

ダウンロード

Ciscoコンテントスイッチングモジュール対応CiscoView Device Manager 1.0

Cisco^® Content Switching Module（CSM;コンテントスイッチングモジュール）対応CiscoView Device Managerを使用すると、CSMのコンテンツロードバランシングサービスを簡単に設定できます。CiscoView Device Managerはタスクベースのツールであり、仮想サーバの設定、サーバファームの作成、高度なポリシーの適用といった推奨案に基づいたタスクの設定を提供することで、Cisco CSMの多様な機能を制御できます。CiscoView Device Managerは、無償で提供される組み込み型マネージャで、Cisco Catalyst 6500シリーズスーパバイザエンジンのフラッシュメモリに常駐します。

次世代のデバイス組み込み型ソリューション

Cisco CSMは、シスコシステムズが提供する、豊富な機能を備えたコンテンツロードバランシングソリューションです。Cisco CSMを管理する場合、その多様な機能を制御するには、CLI（コマンドラインインターフェイス）に関する深い知識が必要となります。ユーザが直面する典型的な問題には、仮想サーバの設定、実サーバとサーバファームの設定および対応付け、クライアントおよびサーバのVLANの作成、レイヤ4からレイヤ7のポリシーの適用、サーバのヘルスモニタリングなどがあります。

CSM対応のCiscoView Device Managerは、複数のCSM機能を管理し、ユーザがこれらのタスクを簡単に実行できるようにします。CiscoView Device Managerの機能は次のとおりです。

カスタマイズ可能な初期設定ウィザード
レイヤ4からレイヤ7のポリシー設定など、1つのツールによるサーバロードバランシングサービスの包括的な設定

図1

Cisco CSMの状態をグラフィカルに表示したホームページ

カスタマイズ可能な初期設定ウィザード

ユーザは、1つの仮想サーバをサーバファームに接続するよう設定することも、また、CSMの多様な機能を利用して、マップやスティッキグループを含む、レイヤ4からレイヤ7のポリシーをただちに適用することもできます。初期設定ウィザードで両方の設定オプションをサポートすることにより、ユーザは初期設定のカスタマイズが可能となります。

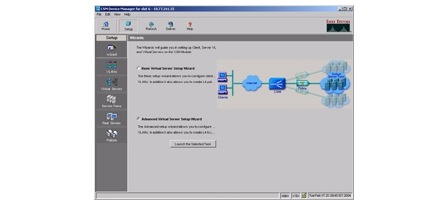

図2

CiscoView Device ManagerのGUIツールを使用した、Cisco CSMのロードバランシングサービスの設定

サーバロードバランシングサービスの包括的な設定

CiscoView Device Managerは、Cisco CSMの次のようなサーバロードバランシング設定をサポートしています。

仮想サーバの設定
サーバファームの設定と実サーバの接続
クライアントおよびサーバのVLANの設定
マップやスティッキグループを含む、レイヤ4からレイヤ7のポリシーの設定
サーバのヘルスモニタリング

仮想サーバの設定

CiscoView Device Managerを使用することによって既存の仮想サーバの詳細情報が表示されるため、ユーザはタスクをきめ細かく設定できます。このようなタスクには、仮想サーバの作成または削除、サーバファームやポリシーへの仮想サーバの対応付け、特定のクライアントIPアドレスの仮想サーバへの接続の禁止（または許可）、仮想サービスのオンまたはオフなどがあります。

図3

CiscoView Device Managerで仮想サーバを選択することにより、詳細情報の表示ときめ細かな設定作業が可能

サーバファームの設定

CiscoView Device Managerを使用すると、サーバファームの設定と名前の指定、ファームのロードバランシングまたはプレディクタアルゴリズムおよびその他の属性の設定、実サーバのセットの指定、実サーバの属性の設定、および各サーバファームのインバンドヘルスモニタリングの設定が可能です。CiscoView Device Managerにより、実サーバを簡単に稼働または停止させることができます。

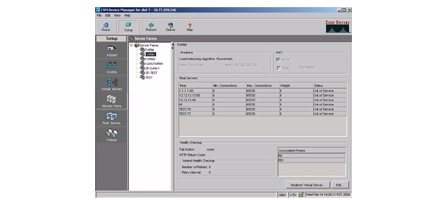

図4

CiscoView Device Managerによる実サーバの稼働および停止

実サーバの設定

CiscoView Device Managerでは、サーバファームへのサーバの追加、ウェイトなどのパラメータの設定、および実サーバが処理できる接続の最大数と最小数の設定が可能です。CiscoView Device Managerは、実サーバをCSMで使用できるようにします。

VLANの設定

Cisco CSMの動作には、クライアントおよびサーバのVLANの設定が必要です。CiscoView Device Managerは、ルーテッドプロセッサモードで動作するため、VLAN IDの作成と、クライアント/サーバモードの設定を同時に実行できます。CSM VLANの設定により、VLANあたり7個のゲートウェイと255のエイリアスIPアドレスを設定できます。CiscoView Device Managerは、すべての設定に完全に対応しています。

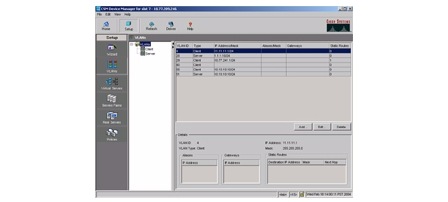

図5

クライアントおよびサーバのVLANの効率的な管理

ポリシーの設定

ポリシーとは、トラフィックを特定のサーバファームに送信するために従う必要があるアクセスルールです。ポリシーを使用することで、Cisco CSMはレイヤ7のトラフィックのバランスをとることができます。1つの仮想サーバに複数のポリシーを割り当て、その仮想サーバに対して複数のアクセスルールを作成できます。CiscoView Device Managerを使用することにより、既存のポリシーの詳細情報が表示され、ユーザはポリシーを作成または削除することができます。ポリシーを設定するには、まずポリシーを作成し、作成済みのURLマップ、クッキー（Cookie）マップ、スティッキグループ、およびサーバファームにポリシーを対応付けます。その後、ポリシーを特定の仮想サーバに対応付けます。

マップ、スティッキグループ、およびクライアントNATプールの設定

CiscoView Device Managerを使用すると、次のようなマップタイプを作成、削除、または編集できます。

クッキーマップ
リターンコードマップ
URLマップ
ヘッダーマップ

CiscoView Device Manageでサポートされるスティッキグループは、次のとおりです。

クッキー
Secure Sockets Layer（SSL）
ネットマスク
ヘッダースティッキグループ

CiscoView Device Managerを使用すると、Network Address Translation（NAT;ネットワークアドレス変換）プールを作成して、サーバファームに対応付けることもできます。

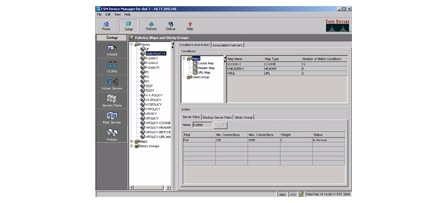

図6

ポリシー、マップ、およびスティッキグループの設定

サーバヘルスモニタリング

CiscoView Device Managerを使用すると、Cisco CSMユーザは、プローブを設定し、インバンドヘルスモニタリングと併用することにより、サーバをモニタすることができます。Cisco CSMでのサーバ状態のモニタリングは、HTTPリターンコードチェックおよびルートヘルスインジェクションを使用するように設定することもできます。

表1 CSM対応CiscoView Device Manager 1.0 の機能
機能	説明と利点
デュアルモード設定ウィザード（基本設定と高度な設定）	構成をカスタマイズ可能
VLAN設定	クライアントおよびサーバ側のVLANの設定
仮想サーバ設定	アクティブ状態の通知 ― ルートヘルスインジェクションに必要[拡張の検証] 仮想サーバへのクライアントアクセスを制限パフォーマンス/負荷設定接続保持の有効化/無効化スティッキ設定デフォルト/バックアップのサーバファームポリシー設定 URLハッシュプレフィクス
サーバファーム設定	予測アルゴリズムの設定が可能インバンドヘルスモニタリング NAT プローブの対応付け障害時の動作 ― 実サーバの障害時に行われる動作（削除/再割り当て）実サーバのセットの設定実サーバの稼働/停止
実サーバ設定	サーバファーム名および実IPアドレスロードパラメータ（最大/最小接続数とスレッシュホールドロード）ヘルスモニタリングパラメータ（プローブ）ポート変換ウェイト
ポリシー設定	設定および対応付け： ― クッキーマップ ― ヘッダーマップ ― URLマップ ― クライアントグループ（アクセス制御リスト） ― スティッキグループサーバファームとバックアップサーバファームの対応付け
マップ設定	マップタイプ：クッキーマップドメインネームシステムマップヘッダーマップ URLマップ
スティッキグループ設定	スティッキグループタイプ：クッキー SSL ヘッダーネットマスク
ヘルスモニタリング設定 ― プローブ	プローブタイプ： FTP HTTP Internet Control Message Protocol Simple Mail Transfer Protocol TCP Telnet
フォールトトレラントグループ	次の設定が可能：グループ識別フォールトトレラントVLAN フェールオーバータイムハートビートタイムv プリエンプションプライオリティ
XML設定	次の設定が可能：クライアントグループ証明書 VLAN ポート XMLサービスステータス

表2 システム仕様
パラメータ	仕様
シャーシ	Catalyst 6503、Catalyst 6506、Catalyst 6509、Catalyst 6509 NEBS、6509-NEBS-A、Catalyst 6513
スーパバイザエンジン	Supervisor Engine IA、Supervisor Engine II、Supervisor Engine 720
クライアントのオペレーティングシステム	Windows 2000（Professional、Server）Service Pack 2およびService Pack 3、Windows XP Service Pack 1、Solaris 2.8および2.9
ブラウザ	Internet Explorer 6.0 Service Pack1（Windowsプラットフォーム）、Netscape Navigator 7.0（Solaris）、Netscape Navigator 7.1（Windowsプラットフォーム）
Javaプラグイン	Javaプラグイン1.4.1_05
メモリ要件	スーパバイザエンジンのフラッシュメモリに3 MB以上の空き
推奨される接続速度	56 Kbps以上

表3 Cisco IOS^®ソフトウェアリリースのサポート¹
モジュール	Cisco IOSソフトウェアリリース	サービスモジュールのソフトウェアリリース
Supervisor IA	12.1(13)E、12.1(19)E、12.1(20)E	-
Supervisor II	12.2S(14)Y、12.1(13)E、12.1(19)E、12.1(20)E	-
Supervisor 720	12.2(14)SX1、12.2(17A)SX1、12.1(17B)SXA	-
コンテントスイッチングモジュール（CSM）	12.1(13)E、12.1(19)E、12.1(20)E、12.2(14)SX1、12.2(17A)SX1、12.1(17B)SXA	3.1(4)以上

¹ Cisco Catalyst 6500シリーズ対応CiscoView Device Manager 1.0 では、ネイティブモードのみをサポートします。
