データ シート

Cisco 1700、2600、3600、3700、および Cisco ISR 1800/2800/3800 シリーズ向け Cisco ISDN BRI S/T WIC

ISDN BRI S/T インターフェイスを提供するには、この WAN Interface Card（WIC）に、地域によって外部 Network Termination 1（NT1; ネットワーク終端 1）が必要になります。WIC は、混合メディア ネットワーク モジュールに挿入するか、または Cisco 1600、1700、2600、3600、3700、および Cisco Integrated Services Router（ISR）1800/2800/3800 シリーズ シャーシの WIC スロットに直接挿入します。WIC を使用して BRI 接続を追加する機能により、管理者は限られたスロット スペースを最大限に活用しながら、同一モジュール上でイーサネットなどの追加の接続オプションを提供します。

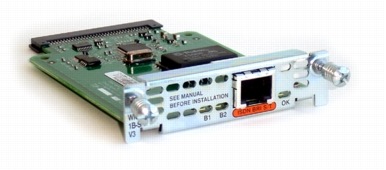

図 1 Cisco WIC 1B-S/T-V3 WIC

機能

• ISDN BRI ポート× 1（S/T インターフェイス、外部 NT1 が必要）
• RJ-45 コネクタを使用
• オンボードでサポート。NM-1FE2W-V2、NM-1FE1R2W、NM-2FE2W-V2、および NM-2W をサポート

完全に管理された統合型ソリューションの利点

さまざまな価格帯でのお客様の要件を満たすために、ネットワーク モジュールではさまざまなポート密度が用意されています。オプションの統合型 NT1 を使用すると、お客様は Customer Premises Equipment（CPE; 顧客宅内機器）を統合して、主要拠点オフィス環境にあるシスコ ルータ内で多機能のダイヤル アクセス サーバ、ルータ、およびその他の機能を利用できます。

WIC オプションは、単一の ISDN BRI ポート（オプションの NT1 を装備）を提供します。WIC-1B-S/T-V3 は、混合メディア ネットワーク モジュール（部品番号：NM-1FE2W-V2、NM-2FE2W-V2、NM-1FE1R2W、NM-2W）に挿入するか、Cisco 1700 シリーズ、Cisco 2600XM シリーズ、Cisco 3700 シリーズ、および Cisco ISR 1800/2800/3800 シリーズ ルータでサポートされます。WIC-1B-S/T-V3 は、コスト効率の高い ISDN ルータを提供し、統合により次の利点をもたらします。

• 展開および管理する必要のあるデバイスとケーブルの削減
• Cisco IOS® ソフトウェア CLI と SNMP（簡易ネットワーク管理プロトコル）によるリモートおよびローカルの設定、モニタリング、およびトラブルシューティング
• 柔軟性および投資保護
• 単一ベンダーによるサポート
• 高い信頼性
• 物理的なスペースの節約

WIC を使用して BRI 接続を追加する機能により、管理者は限られたスロット スペースを最大限に活用しながら、同一モジュール上でファスト イーサネットなどの追加の接続オプションを提供します。

柔軟性と投資保護

1 ポート BRI-S/T WIC により、シスコでは、実績あるルータ プラットフォームでサポートされているモジュール型 WIC を使用して、最大限の柔軟性と投資保護を実現しています。WAN 帯域幅の要件またはサービス プロバイダーの価格が変更された場合、ユーザは、ソフトウェア設定を変更するか、または WIC を交換することで、WAN サービスを容易に変更できます。Cisco 1600、Cisco 1700、Cisco 2600、Cisco 3700、または Cisco ISR 1800/2800/3800 シリーズ ルータ プラットフォームでは同一のカードを使用できるため、保管ユニットの数を削減し、WIC を他のプラットフォームに再配置できます。

高い信頼性

統合型ソリューションは、コンポーネント数が少ないため、障害が発生する箇所も少なくなります（たとえば、電源装置が 1 台少ないとケーブルも少なくなるなど）。これにより、信頼性が高くなります。

WIC-1B-S/T との整合性

Cisco WIC-1B-S/T-V3 は、Cisco WIC-1B-S/T の機能をすべて提供しているため、新たに情報を得る必要もなく、円滑に展開できます。

注：提供される Cisco IOS ソフトウェア リリースは通常、該当するプラットフォーム、モジュール、または機能をサポートするために必要とされる最低限のバージョンです。ご使用のネットワーク デバイスに適したソフトウェアを選択するには、Software Advisor を使用して、ソフトウェア フィーチャと Cisco IOS および Cisco Catalyst® Operating System（Catalyst OS）リリースを照合し、Cisco IOS リリースと比較するか、またはご使用のハードウェアをサポートするソフトウェア リリースを検索します。Software Advisor およびその他のツールは、アクセスダイヤル テクノロジーに関する TAC ツールで入手できます。

Cisco IOS ソフトウェア リリース

注：提供される Cisco IOS ソフトウェア リリースは通常、該当するプラットフォーム、モジュール、または機能をサポートするために必要とされる最低限のバージョンです。ご使用のネットワーク デバイスに適したソフトウェアを選択するには、Software Advisor を使用して、ソフトウェア フィーチャと Cisco IOS および Cisco Catalyst® OS リリースを照合し、Cisco IOS リリースと比較するか、またはご使用のハードウェアをサポートするソフトウェア リリースを検索します。Software Advisor およびその他のツールは、アクセスダイヤル テクノロジーに関する TAC ツールで入手できます。

サポートされるキャリア モジュール

注：提供される Cisco IOS ソフトウェア リリースは通常、該当するプラットフォーム、モジュール、または機能をサポートするために必要とされる最低限のバージョンです。ご使用のネットワーク デバイスに適したソフトウェアを選択するには、Software Advisor を使用して、ソフトウェア フィーチャと Cisco IOS および Cisco Catalyst® OS リリースを照合し、Cisco IOS リリースと比較するか、またはご使用のハードウェアをサポートするソフトウェア リリースを検索します。Software Advisor およびその他のツールは、アクセスダイヤル テクノロジーに関する TAC ツールで入手できます。

仕様

安全性、EMC、テレコム、ネットワーク認定、電力要件

Cisco WIC-1ADSL を Cisco 2600、3600、3700 ルータにインストールした場合、ルータ自体の規格（安全性、EMC、テレコム、ネットワーク認定、および電力要件）は変更されません。詳細については、次の URL から各プラットフォームのデータ シートを参照してください。
Cisco 2600/2600XM/2691 シリーズ：
http://www.cisco.com/jp/product/hs/routers/c2600/prodlit/2600mar_ds.shtml
Cisco 3600 シリーズ：
http://www.cisco.com/jp/product/hs/routers/c3600/prod_literature.shtml
Cisco 3700 シリーズ：
http://www.cisco.com/jp/product/hs/routers/c3700/prodlit/3700_ds.shtml

寸法および重量

• 寸法（高さ×幅×奥行）
• • 3.93 × 18.03 × 18.28 cm（1.55 × 7.10 × 7.2 インチ）
  • 3.93 × 18.03 × 18.28 cm（1.55 × 7.10 × 7.2 インチ）
  • 1.90 × 7.82 × 11.12 cm（0.75 × 3.08 × 4.38 インチ）
• 重量
• • 最大 0.9 kg（2 ポンド）
  • 最大 0.9 kg（2 ポンド）
  • 68.04 g（2.4 オンス）

診断

• LED
• • ネットワーク モジュール ステータス インジケータ、各 B チャネルおよび NT1 のステータス LED
• 環境条件
• • 動作温度 0 ～ 40°C（32 ～ 104°F）
  • 保管温度 -25 ～ 70°C（13 ～ 158°F）
• 相対湿度
• • 5 ～ 95%、結露しないこと
• ケーブル接続
• • RJ-45 コネクタ
