Cisco ONS 15454 SONET 48 ポート DS-3/EC-1 インターフェイス カード


Cisco® ONS 15454 SONET 48 ポート DS-3/EC-1 インターフェイス カードは、コスト効率に優れた高密度の DS-1/EC-1 インターフェイス ソリューションを提供し、ネットワーク間で多数の DS-3 および EC-1 回線のハンドオフと集約を実現します。この高密度なカードを使用することで、シェルフ アセンブリの空きスロット数を増やし、異なるタイプのサービス インターフェイスを追加できるようになります。

製品概要

Cisco ONS 15454 SONET 48 ポート DS-3/EC-1 インターフェイス カード(図 1)では、Telcordia 規格に準拠した 48 のインターフェイスが提供されます。44.736 Mbps の速度で送受信を行う GR-499-CORE DS-3 C-Bit または M2/3 フレーム/非フレーム インターフェイス、あるいは 75 Ω の同軸ケーブルを使用して 51.840 Mbps の速度で送受信を行う GR-253-CORE EC-1 インターフェイスの利用が可能です。Cisco Transport Controller クラフト マネージャでは、手動モードまたは自動モードによる DS-3 フレーム形式のプロビジョニングがサポートされ、各サービスのアクティブ化を簡単に実行できます。DS-3/EC-1 信号は、Cisco ONS 15454 シェルフ アセンブリの高密度 Electrical Interface Adapter(EIA; 電気インターフェイス アダプタ)パネルで終端されます。DS-3 インターフェイスは、セントラル オフィスまたは顧客宅内機器で、44.736 Mbps のプレシオシンクロナス伝送信号を終端するために使用されます。各 DS-3 信号は非同期 DS-3 マッピング モードで、GR-253-CORE カプセル化要件に従って、1 つの SONET STS-1 信号としてマッピングおよび伝送されます。STS-1 形式の出力信号は、Cisco ONS 15454 システムのクロスコネクト マトリクスを利用して他のサービスと多重化し、高速オプティカル サービス(OC-n)信号として伝送できます。EC-1 インターフェイスは、51.840 Mbps の SONET 信号(セントラル オフィスの音声スイッチから送信されるのが一般的)を終端するために使用されます。各 EC-1 信号は GR-253-CORE に準拠してマッピングされ、1 つの SONET STS-1 として伝送されます。STS-1 形式の出力信号は、Cisco ONS 15454 システムのクロスコネクト マトリクスを利用して他の VT1.5 または STS-1 ベースの信号と多重化し、上位のオプティカル(OC-n)信号として伝送できます。

図 1 Cisco ONS 15454 48 ポート DS-3/EC-1 電気インターフェイス カード

48 ポート DS-3/EC-1 カードは、1:0(非保護)と 1:N、N?2 を含む、複数のカード保護オプションをサポートしています。カードは現用カードまたは保護カードとして動作するようにプロビジョニングできるため、調達すべきカード数および付随するコストを削減できます。48 ポート DS-3/EC-1 カードは、既存の Cisco ONS 15454 SONET 12 ポート DS-3 および 12 ポート EC-1 カードとの間で、回線レベルでの相互運用性をサポートしています。構成上の互換性がある場合、システムでは 12 ポート DS-3 または EC-1 カードから 48 ポート カードへのインサービス アップグレードがサポートされるため、ユーザはシェルフ アセンブリでサポートされるインターフェイスの数を増やしたり、設定数の DS-3/EC-1 インターフェイスを終端するために必要なシェルフ スロットの数を減らしたりできます。

システムのトラブルシューティングと障害分離を支援するために、48 ポート DS-3/EC-1 カードでは、SONET、DS-3、および EC-1 レベルでの近端および遠端のパフォーマンス モニタリング機能をサポートしています。また、Far-End Activation Code(FEAC)に基づく近端および遠端でのファシリティ(回線)設定と端末設定など、ループバックのサポートによって障害分離の行程はさらに簡素化されます。カードの前面プレートには、3 つのステータス インジケータがあります。FAIL LED(レッド)は、ハードウェアレベルの問題を表します。ACTIVE/STANDBY LED(グリーン/イエローの 2 色表示)は、カードをアクティブ カードまたは保護カードとして使用中であることを表します。SIGNAL FAIL LED(イエロー)は、着信ポートで問題が発生したことを表します。カードの個別のインターフェイス ポートの状態は、シェルフの液晶ディスプレイ(LCD)パネル、およびブラウザベースの Cisco Transport Controller クラフト インターフェイスを使用して確認できます。

アプリケーション

Cisco ONS 15454 Multiservice Provisioning Platform(MSPP; マルチサービス プロビジョニング プラットフォーム)にさまざまな密度の DS-3 および EC-1 カードを搭載することで、多数の DS-3 または EC-1 サービスの集約を必要とするサービス プロバイダーのハブ アプリケーションをサポートし、大規模なセントラル オフィスへと転送できます。これにより、コアネットワーク スイッチ、音声スイッチ、Add/Drop Multiplexer(ADM; アド/ドロップ マルチプレクサ)、ルータ、Digital Cross-connect System(DCS; デジタル クロスコネクト システム)、またはその他のネットワーキング装置へのハンドオフが可能になります(図 2)。

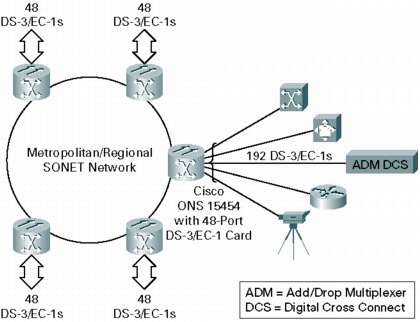

図 2 サービス プロバイダーの DS-3/EC-1 ハブ アプリケーション

48 ポート DS-3/EC-1 カードを使用すると、必要なシステムを削減できるため、関連機材の設置面積、電源、および DS-3/EC-1 サービスを終端するためのケーブル数を抑えることができます。

また、サービス カードの数を減らして、シェルフ スロットを他のサービスで利用することができます。図 3 には、12 ポート DS-3 カードを使用して 96 の DS-3 サービスを提供する、OC-192 ベースの Cisco ONS 15454 ネットワーク 要素を示します。図 4 には、同じ ONS 15454 で、48 ポート DS-3/EC-1 カードを使用した場合に提供可能な追加サービスを示します。

図 3 12 ポート DS-3/EC-1 カードを使用した Cisco ONS 15454 構成

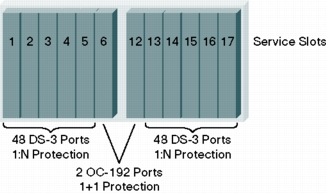

図 4 48 ポート DS-3/EC-1 カードを使用した Cisco ONS 15454 構成

高密度の DS-3/EC-1 カードを使用すると、システム全体の柔軟性が大幅に向上し、メトロ ネットワークで使用されるさまざまな種類のサービスをサポートできるようになります。

主な機能と利点

Cisco ONS 15454 SONET 48 ポート DS-3/EC-1 電気インターフェイス カードの機能は、次のとおりです。

  • 高密度のアーキテクチャ:1 つのシェルフから OC-192 に相当する DS-3/EC-1 サービスをドロップ可能
  • サービスの柔軟性:DS-3 および EC-1 をポートごとにプロビジョニング可能
  • 汎用性:12 ポート DS-3 または EC-1 カードから 48 ポート カードへのインサービス アップグレード(スロットによって異なる)
  • 混合保護グループ:1:N 保護グループの 48 ポート DS-3/EC-1 カードにより、12 ポート DS-3、12 ポート EC-1、および 48 ポート DS-3 カードを保護することで柔軟性を拡大(スロットによって異なる)
  • Capital Expenditure(CapEx; 資本コスト)の削減:高需要の DS-3/EC-1 サービス提供にかかるポートあたりのコストを削減
  • サービス プロビジョニングの簡素化:Far-End Activation Code(FEAC)要求に対する応答方法をプロビジョニング可能なため、ユーザはネットワーク動作の柔軟な管理が可能
  • 安定したトラブルシューティングと障害分離:DS-3、EC-1、および SONET ファシリティの完全なパフォーマンス モニタリング、近端および遠端でのファシリティと回線のループバック、J0 バイト セクション トレースおよび J1 バイト パス トレースのサポート

製品仕様

表 1 および表 2 に、Cisco ONS 15454 SONET 48 ポート DS-3/EC-1 電気インターフェイス カードの仕様を示します。

表 1 適合規格

SONET プラットフォーム カナダ
欧州連合
香港
日本
韓国
メキシコ
米国
Electromagnetic Compliance(EMC; 電磁適合性)- クラス A ETSI 300-386-TC
Telcordia Technologies Network Equipment Building Standards(NEBS)GR-1089-CORE, Issue 3
(Level 3、Type 2、および Type 4)
CISPR 22、CISPR 24
IC ICES-003 Issue 3, 1997
FCC 47CFR15
EN55022、EN55024
製品安全性 Telcordia Technologies NEBS GR-1089-CORE, Issue 3(Level 3、Type 2、および Type 4)
IEC 60950-1/EN 60950-1, 1st Edition
UL and cUL/CSA 60950-1 1st Edition
環境仕様 Telcordia Technologies NEBS GR-63-CORE, Level 3
ETS 300 019-2-1(Storage, Class 1.1)
ETS 300 019-2-2(Class 2.3)
ETS 300 019-2-3(Class 3.1E)
お客様の要件 AT&T Network Equipment Design Specification(NEDS)
SBC(TP76200MP)
Verizon TCG Checklist
MCI/WorldCom ESD


表 2 製品仕様

パラメータ
信号インターフェイス DS-3、44.736 Mbps ± 20 ppm、Telcordia GR-499-CORE および ITU-T G.703
EC-1、51.840 Mbps、Telcordia GR-253-Core
ペイロードのフレーミング DS-3:C-Bit、M23、フレームなし。自動または手動プロビジョニング
EC-1:SONET フレーム
カード保護機能 1:0(非保護)
1:N、N?2
 現用スロット:1、2、または16、17
 保護スロット:3(A 側スロット)および 15(B 側スロット)
カードのアップグレード
(スロットよって異なる)
12 ポート DS-3 カードから 48 ポート DS-3/EC-1 カード、1:N、N?2 保護グループ
12 ポート EC-1 カードから 48 ポート DS-3/EC-1 カード、1:1 保護グループから 1:N、N?2
回線ビルドアウト 0 ~ 225 フィート
226 ~ 450 フィート
パフォーマンス モニタリング DS-3、EC-1、および SONET
ループバック モード 近端および遠端ファシリティ/回線とターミナル
FEAC:
  • プロビジョニング可能な応答モード
  • 伝送サポート
パス トレース J1 バイト
セクション トレース J0 バイト
カードレベル インジケータ Fail LED(レッド)- ハードウェアの問題
ACT/STBY LED(グリーン/オレンジ)- カードのアクティブまたはスタンバイ状態
SF LED(イエロー)- 回線の信号障害
物理寸法 1 スロットの幅
高さ 321.3 ×幅 18.2 ×奥行 228.6 mm(高さ 12.65 ×幅 0.716 ×奥行 9 インチ)
電力
公称
最大
42 W
45 W
温度および湿度
動作
保管
-40 ~ 65°C(-40 ~ 149°F)、5 ~ 95%、結露しないこと
-40 ~ 85°C(-40 ~ 185°F)、5 ~ 95%、結露しないこと


システム要件

表 3 に、48 ポート DS-1/EC-1 カード搭載時の Cisco ONS 15454 システム要件を示します。

表 3 システム要件

システム パラメータ
シェルフ アセンブリ 15454-SA-HD
Electrical Interface Assembly(EIA; 電気インターフェイス アセンブリ)パネル Universal Backplane Interface Connector(UBIC)または 96 ポート mini-BNC
プロセッサ TCC2 および TCC2P
クロスコネクト XC-10G
システム ソフトウェア DS-3 では リリース 5.0(SONET)
DS-3 および EC-1 では リリース 6.0 以上(SONET)
スロット互換性 スロット 1 ~ 3、15 ~ 17


発注情報

シスコ製品の購入方法の詳細は、「発注方法」を参照してください。表 4 に、Cisco ONS 15454 48 ポート DS-3/EC-1 インターフェイス カードの発注コードを示します。

表 4 発注情報

製品の説明 製品番号
Cisco ONS 15454 SONET 48 ポート DS-3/EC-1 インターフェイス カード、DS-3、48 回線、工業用温度、SONET システム 15454-DS3EC1-48
