データ シートCisco ONS 15454 CE 4 ポート ギガビット イーサネット カードCisco® ONS 15454 Multiservice Provisioning Platform（MSPP; マルチサービス プロビジョニング プラットフォーム）用の 4 ポート ギガビット イーサネット カードは、安定したキャリアクラスのラインレート ギガビット イーサネット サービスまたはサブレート ギガビット イーサネット専用線サービスの提供を可能にします。 製品概要Cisco ONS 15454 MSPP と専用のイーサネット サービス カード ポートフォリオによって、サービス プロバイダーおよび企業では、Time-Division-Multiplexing（TDM; 時分割多重）による伝送だけのネットワークから、統合型アーキテクチャによってマルチサービスを提供するネットワーク機能への効果的かつ効率的な拡張を行うことができ、複数のオーバーレイ インフラストラクチャを運用する必要がなくなります。Cisco ONS 15454 CE 4 ポート ギガビット イーサネット カード（CE-1000）を導入することで、Cisco ONS 15454 および 15310 プラットフォーム上で 10/100 Mbps（CE-100）カードなどの Cisco CE シリーズ カード ポートフォリオを使用しているサービス プロバイダーは、1.5 Mbps から 1 ギガビット イーサネット専用線にサービスを拡張することができます。 CE-1000（図 1）は、Generic Framing Procedure（GFP）、Virtual Concatenation（VCAT; 仮想連結）、Software Link Capacity Adjustment Scheme（SW-LCAS）、リンク完全性、包括的なイーサネットおよび SONET 統計情報（帯域幅利用率統計情報、フロー制御を含む）などの機能により、エンドツーエンドのイーサネット専用線アプリケーションの重要な要件を満たしています。GFP と VCAT を備えた CE-1000 を使用すると、サービス プロバイダーおよび企業では、帯域幅利用率を最大化し、業界全般にわたるイーサネット専用線サービスの相互運用性を促進できます。SW-LCAS を備えた CE-1000 により、サービス プロバイダーは、イーサネット専用線サービスで帯域幅を動的に追加および削除できます。イーサネットおよび SONET 統計情報は、サービスモニタリング機能を提供します。たとえば、帯域幅利用率統計情報は、エンド カスタマーの使用パターンを示します。これは、運用担当者または、ネットワークおよび業務の計画担当者にとって重要なデータになります。リンク完全性などの機能により、イーサネット専用線を経由して接続されたエンド カスタマーのレイヤ 2 ネットワークへの高速コンバージェンスが可能になります。 Cisco ONS 15454 MSPP は、オプティカル業界初のメトロ オプティカル トランスポート プラットフォームです。Cisco ONS 15454 MSPP は、高密度な SONET/SDH 伝送、統合型オプティカル ネットワーキング（ITU グリッド波長、DWDM など）、および先進的なオンデマンド マルチサービス インターフェイス（TDM、イーサネット/IP、ストレージなど）を兼ね備えています。Cisco ONS 15454 は、1 つのプラットフォームで複数のネットワーク エレメントとして機能します。シスコの高度なエンドツーエンド サービス アーキテクチャの重要なコンポーネントである Cisco ONS 15454 は、次世代の音声およびデータ サービスをコスト効率よく提供するために、スケーラブルなオプティカル トランスポート メカニズムおよびインテリジェントなイーサネット/IP をサポートします。 CE シリーズに CE カードを使用することで、既存の伝送インフラストラクチャの大規模な修正や再設計を行うことなく、イーサネット専用線サービスを効率的に提供できます。シスコは、これら製品の市場導入を通じ、統合型ネットワーク サービスにおけるリーダーシップを維持していきます。

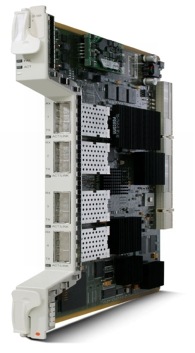

図 1 Cisco ONS 15454 CE シリーズ 4 ポート 1,000 Mbps イーサネット カード CE-1000 カードの機能は、次のとおりです。
適用ソリューションCE-1000 は、サービス プロバイダーおよび企業ネットワークに必要とされる、さまざまなイーサネット専用線アプリケーションに柔軟に対応します。図 2 および図 3 に、CE-1000 カードを使用して構築可能なアプリケーションの例を示します。 信頼性のあるエンタープライズ ネットワーキング企業ネットワーク内の Cisco ONS 15454 MSPP に CE-1000 カードを搭載すると、データ、音声、およびビデオ アプリケーションをサポート可能な、信頼性の高いマルチサービス ネットワークを構築できます。さらに、Cisco ONS 15454 を基盤としたネットワークでは、従来の TDM ベースのサービスとイーサネット サービスの両方を柔軟にサポートできます。Cisco ONS 15454 は、155 Mbps（OC-3/STM-1）から最大 320 Gbps（32 の 10 Gbps 波長）までの伝送スケーラビリティを提供し、企業ネットワークの拡張に対応します（図 2）。

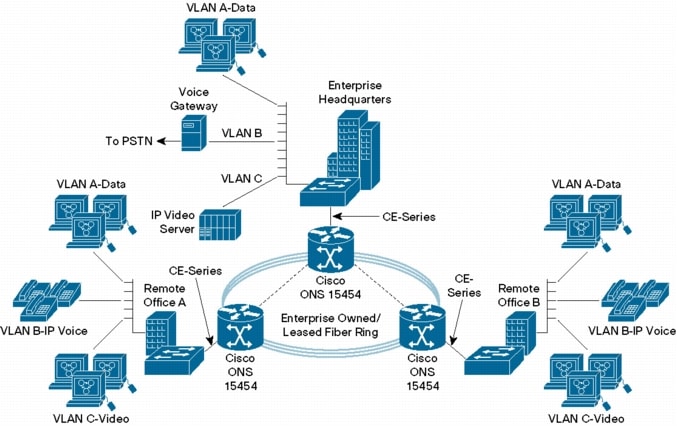

図 2 信頼性のあるエンタープライズ ネットワーキング 専用線キャリア イーサネットサービス プロバイダーは、多様なサービス機能をサポートするメトロポリタン ネットワークを展開することで、お客様それぞれのニーズを満たすさまざまなサービス機能を提供できます。Cisco ONS 15454 は、信頼性に優れた SONET/SDH インフラストラクチャを使って、高度なマルチサービス ネットワークを構築するための基盤を提供します（図 3）。CE-1000 および CE-100 カードを搭載した Cisco ONS 15454 を使用すると、従来の TDM サービスをサポートするキャリアクラスのオプティカル インフラストラクチャを通じて、Transparent LAN Service（TLS; 透過型 LAN サービス）やインターネット アクセスなどのデータ サービスを提供できます。VCAT および SW-LCAS 機能を備えた CE-1000 カードを使用すれば、サービス プロバイダーは、さまざまなイーサネット サービスレベル契約（SLA）を提供できます。VCAT を利用すると、データ ユーザ インターフェイスの伝送帯域幅を、より効率よく使用できます。SW-LCAS 機能は、サービス プロバイダーが、お客様に割り当て済みの帯域幅を変更する作業を効率化します。また、CE-1000 カードを搭載済みのネットワークでは、Cisco ONS 15454 に組み込まれた A-to-Z 回線プロビジョニング ウィザードを使って、イーサネット回線のプロビジョニングを簡単に実行できます。CE-1000 カードでは TL1 ベースのプロビジョニングもサポートされるため、 さまざまなサービス プロバイダーの組み込み管理システムとの統合も容易になります。
図 3 SDH/SONET インフラストラクチャを使用した信頼性の高い企業ネットワーク 製品仕様コンパクトな設計
データ アーキテクチャ オプション
オプティカル トランスポート オプション
表 1 に、CE-1000 カードが対応する SONET および SDH 回線の組み合わせをサービス タイプごとに示します。表 2 に、CE-1000 カードのさまざまな製品仕様を示します。 表 1 有効な SONET および SDH 回線の組み合わせ
表 2 製品仕様
適合規格EMC（クラス A）
製品安全性
レーザー安全性
環境仕様
システム要件表 3 に、CE-1000 カード搭載時の Cisco ONS 15454 システム要件を示します。 表 3 システム要件
発注情報シスコ製品の購入方法の詳細は、「発注方法」を参照してください。表 4 に、Cisco ONS 15454 CE 4 ポート ギガビット イーサネット カードの発注情報を示します。 表 4 発注情報
サービスおよびサポートシスコシステムズは、お客様がそのネットワーク サービスを最大限に活用するため、各種サービス プログラムを用意しています。これらのサービスは、スタッフ、プロセス、ツールをそれぞれに組み合わせて提供され、お客様から高い評価を受けています。ネットワークへの投資を無駄にすることなく、ネットワーク運用を最適化しネットワーク インテリジェンスの強化や事業拡張を進めていただくためにシスコのサービスをぜひお役立てください。サービスについての詳細は、以下の URL を参照してください。
関連情報Cisco ONS 15454 MSPP の詳細については、http://www.cisco.com/jp/product/hs/optical/ons15454/ をご覧ください。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
Cisco ONS 15454 CE 4 ポート ギガビット イーサネット カード
