Cisco 共有ポートアダプタ/SPA インターフェイス プロセッサ

Cisco 2 ポートおよび 4 ポート チャネライズド T3(DS0)共有ポート アダプタ

データ シート





Cisco 2 ポートおよび 4 ポート チャネライズド T3(DS0)共有ポート アダプタ


Cisco® I-Flex 設計は、Shared Port Adapter(SPA; 共有ポート アダプタ)と SPA Interface Processor(SIP; SPA インターフェイス プロセッサ)を組み合わせた革新的なプログラマブル インターフェイス プロセッサです。ラインレートというパフォーマンスだけでなく、次世代ネットワーク要件に不可欠な音声、データ、およびビデオのサービスに必要な高度で高品質な機能を提供します。このモジュラ ポート アダプタは、シスコのルーティング プラットフォーム間で交換可能となっているため、企業およびサービス プロバイダーのお客様は、スロットを効率よく運用できます。また、接続オプションを最大限に活用できる設計になっており、ラインレートのパフォーマンスを提供するプログラマブル インターフェイス プロセッサによる高度なサービス インテリジェンスを備えています。I-Flex は、サービス提供の迅速化により収益を向上させ、総所有コスト全体を効率的に削減しながら、プレミアム サービスを提供するための豊富な QoS(サービス品質)機能のセットを提供します。このデータ シートでは、Cisco 2 ポートおよび 4 ポート チャネライズド T3(DS0)共有ポート アダプタ(Cisco チャネライズド T3 SPA)の仕様について説明します。

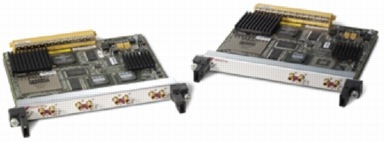

図 1 Cisco 4 ポートおよび 2 ポート チャネライズド T3 SPA

図 1 Cisco 4 ポートおよび 2 ポート チャネライズド T3 SPA


製品概要

Cisco 2 ポートおよび 4 ポート チャネライズド T3 SPA は、チャネライズド機能とクリア チャネル 3 機能の統合により、急速に変化する現在の WAN 環境に理想的なアダプタとなっています。サービス プロバイダーは、Cisco チャネライズド T3 SPA を利用することで、お客様に必要な帯域幅が不明確な場合でも、DS0、DS1、DS3 接続間のポートの割り当てを事前に決める必要がなくなります。企業のリモートサイト接続の場合、DS0、DS1、DS3 が柔軟にサポートされているので、多数のポート アダプタの機能とサービスを 1 つの SPA に統合して、機器のコストを削減することができます。現在の DS0 と DS1 アグリゲーション ネットワークと将来の T3 アグリゲーション ネットワークの両方のニーズを満たし、企業の成長に伴う投資の保護も行えます。

Cisco チャネライズド T3 SPA は、2 ポートおよび 4 ポート オプションで使用できます。ポートは、クリア チャネル T3、チャネライズド T3 -> T1、N × T1、フルレート T1、チャネライズド T1、フラクショナル T1、または DS0 接続として個別に設定できます。クリア チャネル T3 ポートとして設定すると、DS3 への接続とサブレート DS3 サービスをプロビジョニングできます。チャネライズド T3 ポートとして設定した場合は、最大 112 の T1 リンク、または最大 1023 の N × DS0 チャネルがサポートされるため、Cisco チャネライズド T3 SPA は、WAN プロビジョニングの最も柔軟なインターフェイスとして機能します。Data Service Unit(DSU; データ サービス ユニット)統合機能をポート単位で備えた Cisco チャネライズド SPA は、市場のさまざまな標準 DSU と互換性があります。

ハードウェアでは Multilink Point-to-Point Protocol(MLPPP)がサポートされているので、T1 より大きいリンク アグリゲーション機能を使用できます。最大 8 つの独立した T1 をマルチリンク バンドル内で組み合わせ、ひとつの IP リンクのように見せることができます。これにより、サービス プロバイダーは、T1 より大きな帯域幅を徐々に増やすことで、回線および Customer Premises Equipment(CPE; 顧客宅内機器)インフラストラクチャを T3 ファシリティに移行する必要がなくなります。

ホットスワップ可能でサービス透過的な活性挿抜(Online Insertion and Removal; OIR)をサポートする Cisco チャネライズド T3 SPA は、インターフェイス プロセッサやその他の SPA に影響を与えることなく、SPA を取り外すことができます。


アプリケーション

Cisco チャネライズド T3 SPA は、専用線とフレーム リレーの同時サポートなど、さまざまなサービス相互接続の要件を満たしています(図 2 を参照)。企業とサービス プロバイダーはこれらのサービスに SPA を接続して、多数のリモートサイトと ISP のお客様を中央サイトに集約できます。

図 2 専用線とフレーム リレー アグリゲーション

図 2 専用線とフレーム リレー アグリゲーション
※ 画像をクリックすると、大きく表示されます。popup_icon


主な機能と利点

Cisco チャネライズド T3 SPA には、次のようなさまざまな利点があります。

  • 2 ポートおよび 4 ポート オプション
  • クリア チャネル T3、チャネライズド T3 -> T1、N × T1、フルレート T1、チャネライズド T1、フラクショナル T1、または DS0 接続のサポート
  • 最大 4 つの T3 ポート、112 の T1 ポート、または 1024 の N × DS0 チャネル
  • 統合された DSU
  • MLPPP、Multilink Frame Relay(MLFR)など、主要なカプセル化のサポート
  • フレーム リレー(FRF.12)および MLPPP 上での Link Fragmentation and Interleaving(LFI)のサポート

Cisco SPA/SIP は、次のような利点も備えています。

  • 業界で最もモジュラ性が高く、柔軟でインテリジェントなインターフェイス プロセッサ
    • アクセス テクノロジーに左右されない一貫したサービスを実現するために、同じインターフェイス プロセッサ上でさまざまなタイプのインターフェイスを提供する優れた柔軟性
    • 次世代ネットワークで要求されるサービス多様性に柔軟さをもたらす先駆的なプログラマブル インターフェイス プロセッサ
    • パフォーマンスを損なわずにインテリジェントなサービスを提供する革新的な設計
  • 収益の迅速化
    • 10 Gbps まで拡張可能で、将来の拡張にも対応可能なシスコのプログラマブル アーキテクチャは、お客様の密度を大幅に向上させ、プラットフォームごとの潜在的な収益を増加させます。
    • モジュラ インターフェイス プロセッサ上でさまざまなインターフェイス(銅線、チャネライズド、POS、ATM、およびイーサネット)を使用することで、サービス プロバイダーは新しいサービスをより迅速に展開し、すべてのお客様に一貫性のある安全な保証付きサービスを提供できるようになります。
    • 高密度の SFP インターフェイスは、柔軟性が高くポート数の多いアプリケーションに対応しています。既存の SPA を利用すれば、これから発展するオプティカル テクノロジーを将来的に取り入れることが可能になります。
  • ルーティング購入に要する費用の削減
    • スロットの経済性が改善し、密度が向上することにより、Capital Expenditure(CapEx; 資本コスト)が削減されます。
    • 新しいインターフェイスを簡単に追加できるため、「成長に合わせた投資」のビジネス モデルが可能になるとともに、高密度のソリューションも引き続き提供されます。
    • SPA は複数のプラットフォームで共有され、プラットフォーム間の移動が簡単なため、さまざまに変化するサービスへのニーズに合わせて、一貫性のある機能のサポート、迅速な製品の提供、および共通スペアによる Operating Expense(OpEx; 運用コスト)の大幅な削減が可能です。

製品仕様

表 1 に、Cisco チャネライズド T3 SPA の仕様を示します。

表 1 製品仕様

機能 説明
製品の互換性
  • Cisco 7600 シリーズ ルータ
  • Cisco 12000 シリーズ ルータ
  • Cisco XR 12000 シリーズ ルータ
SPA 単位のポート密度 2 ポートおよび 4 ポート オプション
物理インターフェイス
  • 1.0/2.3 RF コネクタ(75 Ω 電気抵抗)
  • 1.0/2.3 RF/BNC アダプタ ケーブル オプション
プロトコル シリアル カプセル化:
  • High-Level Data Link Control(HDLC; ハイレベル データリンク制御)
  • PPP(ポイントツーポイント プロトコル)、RFC 1662
  • フレーム リレー、RFC 1490
  • マルチリンク サポート(バンドル当たりのリンク数によるバンドル制限、バンドル当たり最大 12 の T1 リンク)
    • MLPPP、RFC 1990
    • MLFR、FRF.16
  • LFI over Frame Relay(FRF.12)および MLPPP
機能
  • 最大 4 つの T3 ポート
  • 最大 112 の T1 ポート(T1 × 28 は 1 つの T3 に多重化)
  • T3 が設定されていない最大 1024 の N × DS0 チャネル(N は 1 ~ 24)
  • 1 つまたは複数の T3 が設定された最大 400 の N × DS0 チャネル(N は 1 ~ 24)
  • フルレート(クリア チャネル)T3、チャネライズド T3->T1、フルレート T1、チャネライズド T1、およびフラクショナル T1 のサポート
  • 統合された DSU
  • 各 T3 または T1 で選択可能な内部または回線(ループ)クロッキング
  • ループバック機能:
    • T3 および T1 レベルのローカルおよびリモート ループバック
    • 埋め込まれたループバック コマンドへの応答
    • 送信された信号へのループバック コマンドの挿入
  • チャネルごとの Bit-Error-Rate-Testing(BERT)パターン生成および検出
    • 最大 32 ビット長のプログラマブル擬似乱数パターン
      • T3:すべて 0、すべて 1、215、220、220 Quasi-Random Signal Sequence(QRSS)、223、交互の 0 と 1、1-in-8、および 3-in-24
      • T1:すべて 0、すべて 1、211、215、220、220 QRSS、223、交互の 0 と 1、1-in-8、および 3-in-24
    • 32 ビット エラー カウントとビット カウント レジスタ
    • 完全に独立した送信セクションと受信セクション
    • 最大 10-2 のビット エラー レートによるテスト パターンの検出
  • 15 分間隔でエラー統計と障害数を保持するための 24 時間の履歴
  • 16 ビットおよび 32 ビットの Cyclic Redundancy Check(CRC; 巡回冗長検査)、デフォルトは 16 ビット
T1 固有の機能
  • T1 レートの全二重接続(1.536 MHz)
  • D4 Super Frame(SF; スーパー フレーム)または Extended Super Frame(ESF; 拡張スーパー フレーム)フレーム同期
  • ANSI T1.403 および AT&T TR 54016 Facility Data Link(FDL)のサポート
  • アラーム モニタリング:
    • Alarm Indication Signal(AIS; アラーム表示信号)
    • Out of Frame(Oof; フレーム同期外れ)
    • 遠端アラーム障害(黄色または長距離アラーム)
  • パフォーマンス データ収集:
    • CRC およびビット エラー
    • FERR
    • 回線エラー秒数
    • 遠端エラー秒数
    • 遠端重大エラー秒数
    • 遠端無効秒数
T3 固有の機能:
  • T3 レートの全二重接続(44.736 MHz)
  • C ビットまたは M23 フレーム同期
  • Quick Eagle Networks(旧 Digital Link)、Larscom、ADC Kentrox、Adtran、および Verilink DSU のサブレートおよびスクランブリングのサポート
  • Binary 3-Zero Substitution(B3ZS)回線コーディング
  • Maintenance Data Link(MDL)
  • T3 Far-End Alarm and Control(FEAC)チャネルのサポート
  • 最大 135 m(450 フィート)の回線ビルドアウト
  • アラーム モニタリング:
    • Alarm Indication Signal(AIS; アラーム表示信号)
    • Out of Frame(OoF; フレーム同期外れ)
    • Loss of Signal(LOS; 信号損失)
    • Far-End Receive Failure(FERF; 遠端側受信障害)
  • パフォーマンス データ収集:
    • Line Coding Violation(LCV)
    • Framing Bit Error(FERR)(F ビットまたは M ビット エラー)
    • P ビット エラー カウント(パスパリティ エラー)
    • C ビット エラー カウント
    • Far-End Block Error(FEBE)カウント
信頼性とアベイラビリティ
  • OIR
  • 単一 SPA ソフトウェア リセット
MIB
  • RFC 2495 MIB(DS1/E1 MIB)
  • RFC 2496 MIB(DS3 MIB)
ネットワーク管理 SNMP(簡易ネットワーク管理プロトコル)
物理仕様
  • 重量:0.34 kg(0.75 ポンド)
  • 高さ:2.03 cm(0.8 インチ)- (シングルハイト)
  • 幅:17.15 cm(6.75 インチ)
  • 奥行:18.49 cm(7.28 インチ)
電力
  • 2 ポート:最大 11.3 W
  • 4 ポート:最大 13.2 W
環境仕様
  • 動作温度:5 ~ 40°C(41 ~ 104°F)
  • 保管温度:-40 ~ 70°C(-38 ~ 150°F)
  • 動作湿度:5 ~ 85%(相対湿度)
  • 保管湿度:5 ~ 95%(相対湿度)
適合規格 CE マーキング
安全性
  • UL 60950
  • CSA 22.2 No.60950
  • IEC 60950
  • EN 60950
  • AS/NZS 3260
  • TS001
EMC
  • CFR47 Part 15
  • ICES 003
  • EN55022
  • CISPR 22
  • AS/NZ 3548
  • VCCI
  • EN55024
  • EN50082-1
  • EN61000-6-1
Telecom(T3)
  • ANSI T1 107
  • T1 404
  • AT&T 54014
  • ANSI T1.231
Telecom(T1)
  • ANSI T1.403
  • AT&T 54016



発注情報

シスコ製品の購入方法の詳細は、発注方法または表 2 を参照してください。

表 2 発注情報

製品名 製品番号
2 ポート チャネライズド T3(DS0)共有ポート アダプタ SPA-2XCT3/DS0
4 ポート チャネライズド T3(DS0)共有ポート アダプタ SPA-4XCT3/DS0
T3 または E3 ケーブル、1.0/2.3 RF to BNC-Female、10 フィート CAB-T3E3-RF-BNC-F
T3 または E3 ケーブル、1.0/2.3 RF to BNC-Male、10 フィート CAB-T3E3-RF-BNC-M
T3 または E3 ケーブル、1.0/2.3 RF to Open End、25 フィート CAB-T3E3-RF-OPEN
