Cisco 7200VXR NPE-G2 ネットワーク プロセッシング エンジン

データ シート





Cisco 7200VXR NPE-G2 ネットワーク プロセッシング エンジン


製品概要

業務アプリケーションやサービスが WAN および Metropolitan Area Network(MAN; メトロポリタン エリア ネットワーク)のアグリゲーション要件やルータが提供するサービスに与える影響は、ますます大きくなっています。そのため、シスコシステムズでは、ブランチ オフィスと本社における統合サービスのパフォーマンスに対するニーズの高まりに対応し、優れた価値と柔軟性を維持し続けるために、Cisco® 7200VXR シリーズ向けの最新のプロセッサである Cisco 7200VXR NPE-G2 ネットワーク プロセッシング エンジン(図 1)を開発しました。Cisco NPE-G2 では、パフォーマンスと柔軟性への需要に対応して、処理能力がさらに強化され、最新の Cisco IOS® ソフトウェア機能を使用することができます。Cisco NPE-G2 の特長は以下のとおりです(詳細は表 1 を参照)。

  • Cisco 7200VXR NPE-G1 と比べ、約 2 倍のパフォーマンスを提供 - Cisco Express Forwarding(CEF; シスコ エクスプレス フォワーディング)では最大 200 万パケット/秒(pps)
  • 帯域幅ポイントを消費しない 3 つの 10/100/1000 Mbps 銅線イーサネット ポート/オプティカル ポートを提供
  • 1 つの 10/100 Mbps 銅線イーサネット ポートを管理専用に提供
  • 通常のストレージ用とセキュリティ トークン ストレージ用に 2 つの USB ポートを提供
  • 1 GB DRAM のデフォルト メモリを提供
  • I/O コントローラが不要
  • 空き I/O スロットをシングル ポート アダプタまたは Cisco 7200VXR VPN Services Adapter(VSA)用に有効利用が可能
  • コスト パフォーマンスが大幅に向上

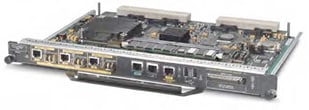

図 1 Cisco NPE-G2

図 1 Cisco NPE-G2

表 1 機能と利点の概要

機能 利点
CEF スイッチングで最大 200 万 pps のパフォーマンス
  • Cisco NPE-G1 と比べ、約 2 倍のパフォーマンス
  • 企業とサービス プロバイダーの両方で、WAN および MAN アプリケーションにおける Cisco 7200VXR シリーズのパフォーマンスとスケーラビリティを大幅に向上
モジュール性
  • プロセッサのアップグレード機能により、投資保護を最大限に実現
既存のポート アダプタとの下位互換性(若干の例外あり)
  • 下位互換性により、投資保護を実現
注:NPE-G2 でサポートされていないのは、販売を終了した若干のポート アダプタのみ。詳細は表 3 を参照
3 つの固定ギガビット イーサネット ポート(10/100/1000 Mbps の銅線または Small Form-Factor Pluggable [SFP] 光ファイバ)
  • 帯域幅ポイントやミッドプレーン容量を消費することなく、LAN の接続性とパフォーマンスを最大化
I/O 機能を内蔵(コンパクト フラッシュ メモリ、コンソール ポート、AUX ポート、およびブートフラッシュ メモリ)
  • コストを削減(注:I/O コントローラは使用可能)
I/O コントローラ スロット用の 3 つめの Peripheral Component Interconnect(PCI)バスのサポート
  • 既存の I/O コントローラ ポートが帯域幅割り当てから解放され、2 つの PCI バスをポート アダプタ スロット専用として利用可能
  • ポート アダプタ ジャケット カードの使用により、費用効率の高いスロット拡張機能を提供
  • 高性能 VPN サービス アダプタ専用スロットを提供
I/O スロットの PCI バスの速度が 2 倍に
  • Cisco 7200VXR シリーズ VSA のパフォーマンスを大幅に向上
1 GB の DRAM デフォルト メモリ
  • 既存の 7200VXR シリーズ ネットワーク プロセッシング エンジンと比較して、デフォルトで出荷されるメモリ量が最大。以下の利点を提供:
  • より多くのルートとルーティング テーブルをサポート
  • より多くの Multiprotocol Label Switching(MPLS)の Virtual Routing and Forwarding(VRF)インスタンスをサポート
  • より多くのブロードバンド アグリゲーション用セッションをサポート
  • NetFlow、Network Address Translation(NAT; ネットワーク アドレス変換)、Access Control List(ACL;アクセス コントロール リスト)など、多くの機能で高いスケーラビリティを実現
Cisco IOS ソフトウェア
  • QoS(Quality of Service)、MPLS、ブロードバンド アグリゲーション、統合セキュリティ、暗号化、音声など、広範囲の IP および非 IP ネットワーク サービスをサポート
管理専用の 10/100 Mbps イーサネット ポート
  • コストを削減し、シャーシのポート密度を保護
2 つの USB ポート
  • 大容量の取り外し可能なファイル ストレージを提供
  • VPN アプリケーション用のセキュリティ e- トークンを格納
SFP インターフェイスのデジタル診断
  • オプティカル送受信パワー、電圧および温度計測、および出荷時パラメータなど、多くの管理可能なパラメータを監視する強力なツールを提供
銅線インターフェイスに Time Domain Reflectometry(TDR; タイム ドメイン反射率計)を使用
  • パルス信号の反射を監視して、銅線のリモート エンドで障害を確認する効果的な方法を提供


ソフトウェア

Cisco 7200VXR シリーズ ネットワーク プロセッシング エンジン NPE-G2 は、以下の Cisco IOS ソフトウェア リリースでサポートされています。

  • 12.4(4)XD
  • 12.4T(予定)
  • 12.5M(予定)
  • 12.2SB(予定)

他のすべての NPE とは異なり、Cisco NPE-G2 を正常にブートおよび動作させるには、独自の Cisco IOS イメージが必要です。Cisco NPE-G2 専用の Cisco IOS イメージのファイル名は「c7200p」で始まり、製品コードは「S72P」で始まります。


製品仕様:コンポーネント

接続

  • ギガビット イーサネット ポート - Cisco NPE-G2 では 3 つの 10/100/1000 Mbps ポートを使用できます(図 2)。各ポートは、銅線またはオプティカル(SFP 光ファイバ経由)接続を提供します。
  • ギガビット イーサネット ポートの機能 - 3 つのポートはすべて IEEE 802.1Q 標準をサポートしています。
  • Cisco NPE-G2 は 3 タイプの SFP 光ファイバ インターフェイスをサポート - 短波(SX)、長波/長距離(LX/LH)、および拡張波長(ZX)で、さまざまなファイバ長の要件に対応します。
  • コンソール ポートと AUX ポート - Cisco NPE-G2 はコンソール ポートと AUX ポートを備えており、I/O コントローラの機能を果たすため、I/O コントローラは不要です。ただし、必要に応じて I/O コントローラを使用することも可能です。I/O コントローラ スロットで I/O コントローラが検出された場合は、I/O コントローラ機能はデフォルトで I/O コントローラが行います(NVRAM およびブートフラッシュ メモリは除く)。この場合は、Cisco NPE-G2 のコンソール ポートと AUX ポートが無効となります。
  • 管理用 10/100 Mbps イーサネット ポート - このイーサネット ポートは管理の目的以外には使用されません。

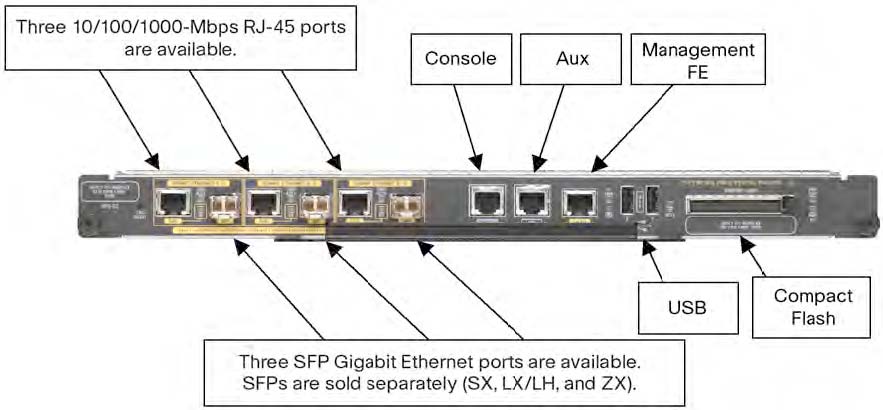

図 2 Cisco 7200VXR シリーズ NPE-G2 のポート

図 2 Cisco 7200VXR シリーズ NPE-G2 のポート
※ 画像をクリックすると、大きく表示されます。popup_icon

メモリ

  • SDRAM - Cisco NPE-G2 の出荷時のデフォルト メモリは、販売されているすべての Cisco 7200VXR シリーズ NPE で最大の 1 GB SDRAM です。メモリ スロットは 1 つだけです。Cisco NPE-G2 のメモリ タイプは、Double Data-Rate(DDR)メモリで、高性能のメモリ アクセス レートを提供します。注: NPE-G1 SDRAM メモリ モジュールには、NPE-G2 SDRAM メモリ モジュールとの互換性はありません。
  • コンパクト フラッシュ メモリ - Cisco NPE-G2 で使用される 256 MB コンパクト フラッシュ メモリは、Cisco NPE-G1、Cisco 7401、および Cisco 7300 シリーズのルータで使用されるコンパクト フラッシュ メモリと同一です。
  • 2 MB NVRAM
  • 1 MB レイヤ 2 キャッシュ
  • 64 MB ブートフラッシュ - 64 MB 内部フラッシュ メモリは、複数のブート ヘルパー イメージとログ ファイルを格納できます。
  • USB ポート - USB フラッシュ機能により、オプションで第 2 のストレージ機能が提供されます。イメージ、コンフィギュレーションなどのファイルは、Cisco USB フラッシュ メモリへ/からコピーすることができます。この操作では、コンパクト フラッシュ カードを使用してファイルの保存と取得を行う場合と同程度の信頼性が確保されます。Cisco USB フラッシュ メモリは 64 MB、128 MB、および 256 MB のものが用意されています。

プロセッサ

1.67 GHz Motorola Freescale 7448 プロセッサ


製品仕様

表 2 に、Cisco NPE-G2 の環境条件と物理仕様を示します。

表 2 環境条件と物理仕様

特性 説明
環境条件
保管温度 -40 ~ 70°C(-38 ~ 150°F)
動作温度(公称) 5 ~ 40°C(41 ~ 104°F)
動作温度(短時間) -5 ~ 55°C(23 ~ 131°F)
保管相対湿度 5 ~ 95%(相対湿度)
動作湿度(公称) 5 ~ 85%(相対湿度)
動作湿度(短時間) 5 ~ 90%(相対湿度)
動作高度 -60 ~ 2,000 m
物理仕様
高さ 3.556 cm(1.40 インチ)
38.481 cm(15.15 インチ)
奥行 28.245 cm(11.12 インチ)



製品の認定および適合規格

安全基準

  • UL/CSA/IEC/EN 60950-1
  • AS/NZS 60950
  • EN60825/IEC 60825:レーザーに関する安全性
  • FDA - Code of Federal Regulations:レーザーに関する安全性

EMC 基準

  • FCC 47 CFR Part 15 クラス A
  • VCCI クラス A
  • AS/NZS 3548 クラス A
  • ICES-003 クラス A
  • EN55022/CISPR 22:情報技術機器(放射)
  • EN55024/CISPR 24:情報技術装置(イミュニティ)
  • EN300 386:ネットワーク通信機器(EMC)
  • EN50082-1/EN61000-6-1:一般的なイミュニティに関する規格

システム要件

表 3 にシステム要件を示します。

表 3 システム要件

機能 説明
シャーシ Cisco NPE-G2 は、Cisco 7204VXR シャーシおよび Cisco 7206VXR シャーシでサポート
I/O コントローラ 必須ではないが、I/O コントローラは使用可能。Cisco NPE-G2 は、以下の製品番号の Cisco 7200VXR シリーズ I/O コントローラでサポート:C7200-I/O、C7200-I/O-2FE、および C7200-I/O-GE+E
ポート アダプタ Cisco NPE-G2 は、Cisco 7200VXR シャーシとともに発注できるすべてのポート アダプタでサポート(以下を除く)
  • Fibre Channel over IP ポート アダプタ(PA-FC-1G:このポート アダプタは 2004 年 12 月 3 日付で販売終了)
  • 1 ポート OC-12、デュアル幅 DPT ポート アダプタ(PA-SRP-OC12:このポート アダプタは 2005 年 7 月 15 日付で販売終了)
  • VPN アクセラレーション モジュール(SA-VAM:このサービス アダプタは 2006 年 4 月 28 日付で販売終了)
  • Cisco VPN アクセラレーション モジュール 2(SA-VAM2:このサービス アダプタは 2006 年 4 月 28 日付で販売終了)
ソフトウェア 初期出荷時は、Cisco NPE-G2 は Cisco IOS ソフトウェア Release 12.4(4)XD によりサポートされる。今後、さらに 12.4T、12.5M、および 12.2SB の各 Cisco IOS ソフトウェア リリースでサポートされる予定



製品の購入方法の詳細

シスコ製品の購入方法の詳細は、「発注方法」を参照してください。製品番号については、表 4 を参照してください。

表 4 製品の購入方法の詳細

製品番号 製品の説明
NPE-G2 1 GB デフォルト DRAM および 256 MB デフォルト フラッシュ メモリを装備した Cisco NPE-G2
NPE-G2= 1 GB デフォルト DRAM および 256 MB デフォルト フラッシュ メモリを装備した Cisco NPE-G2(スペア)
MEM-NPE-G2-1GB Cisco NPE-G2 用 1 GB メモリ モジュール× 1
MEM-NPE-G2-1GB= Cisco NPE-G2 用 1 GB メモリ モジュール× 1(スペア)
MEM-NPE-G2-FLD256 Cisco NPE-G2 用 256 MB コンパクト フラッシュ ディスク
MEM-NPE-G2-FLD256= Cisco NPE-G2 用 256 MB コンパクト フラッシュ ディスク(スペア)
IO-CONTROLR-BLANK= I/O コントローラ スロット ブランク(スペア)
MEMUSB-64FT Cisco ISR 1800、2800、3800、および Cisco 7200 シリーズ用 64 MB USB フラッシュ トークン
MEMUSB-64FT= Cisco ISR 1800、2800、3800、および Cisco 7200 シリーズ用 64 MB USB フラッシュ トークン(スペア)
MEMUSB-128FT Cisco ISR 1800、2800、3800、および Cisco 7200 シリーズ用 128 MB USB フラッシュ トークン
MEMUSB-128FT= Cisco ISR 1800、2800、3800、および Cisco 7200 シリーズ用 128 MB USB フラッシュ トークン(スペア)
MEMUSB-256FT Cisco ISR 1800、2800、3800、および Cisco 7200 シリーズ用 256 MB USB フラッシュ トークン
MEMUSB-256FT= Cisco ISR 1800、2800、3800、および Cisco 7200 シリーズ用 256 MB USB フラッシュ トークン(スペア)
