Cisco LocalDirector 417G リリースノート
2001 年 3 月 26 日
[目次]
| コンテンツ |
これらのリリース ノートは、Cisco LocalDirector 417 ハードウェア インストレーション ガイド （顧客注文番号 DOC-7811300=; 文書番号 78-11300-01゛。
| 新情報および変更情報 |
次のアップデートマニュアルでは、LocalDirector 417G (LD417G) について説明します。LD417G では、スロット 0 に 2 ポート 1000BASE-SX ギガビット イーサネット カードが含まれています。
アップデートマニュアルマニュアルにおける次の変更は、第 1 章から、第 3 章に適用されます。
1-3 ページ
「ハードウェア コンポーネント」の項で、「4 ポート 10/100BASE-T イーサネット/
ファースト イーサネット インターフェイス カード 1 個」と記載された項目を次の 2 つの項目と置き換えてください。
- LocalDirector 417：速度自動検出、全二重動作、リンク集約（チャネリング）およびトランキングをサポートする RJ-45 コンセント付 4 ポート 10/100BASE-T イーサネット/ファースト イーサネット インターフェイス カード 1 個
- LocalDirector 417G ：リンク集約（チャネリング）およびとランキングをサポートする SC コネクタ 付 2 ポート 1000BASE-SX ギガビット イーサネット インターフェイス カード 1 個
1-4 ページ
図 1-2 の次に、以下の図を追加してください。

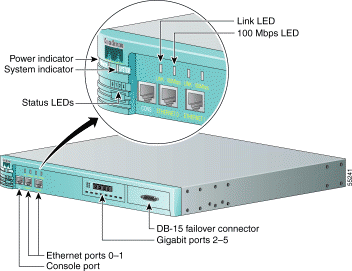

図 1-2A：LocalDirector 417G - 前面パネル （10/100BASE-TX イーサネット ポート）

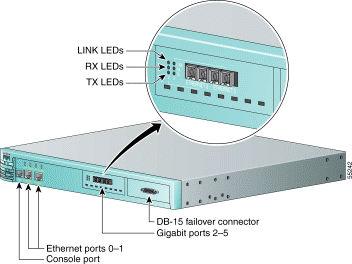

図 1-2B：LocalDirector 417G - 前面パネル （1000BASE-SX ギガビット イーサネット ポート）
1-6 ページ
「ポートとコンセント」の項で、表 1-1 の「イーサネット ポート 2-5」の項目を次の 2 つの項目と置き換えてください。
| 品目 | 説明 |
|---|---|
|
LD417: イーサネット ポート 2-5 |
4 ポート 10/100BASE-T イーサネット/ファースト イーサネット インターフェイス カード。 |
|
LD417G ： イーサネット ポート 2-3 |
2 ポート 1000BASE-SX ギガビット イーサネット インターフェイス カード。 |
1-7 ページ
「LED」の項で、表 1-2 の次に以下の表を追加してください。
表 1-2A： Cisco LocalDirector 417G LED
| インジケータ | カラー | ステート | 説明 |
|---|---|---|---|
|
グリーン |
オン |
LocalDirector 417 に電流が流れています。 |
|
|
グリーン |
オン |
ネットワーク接続はアクティブです（パケットを送信中または受信中です）。 |
|
|
グリーン |
常時 オフ |
システムは正常に動作しています。 |
|
|
常時 オン |
非常事態が発生しました。システムはソフトウェアまたはハードウェアの障害を検出し、リブートしています。 |
||
|
（上記の統合イーサネット ポートにあります） |
グリーン |
オン |
ネットワーク接続がアクティブであることを示します（リンクがアップしています）。 |
|
（上記の統合イーサネット ポートにあります） |
グリーン |
オン |
接続は 100BASE-TX （ファースト イーサネット）接続です。 |
|
リンク LED （2 ポート インターフェイス カードにあります） |
グリーン |
オン |
ネットワーク接続がアクティブであることを示します（リンクがアップしています）。 |
|
RX LED （2 ポート インターフェイス カードにあります） |
グリーン |
フラッシング |
データを受信中であることを示します。 |
|
TX LED （2 ポート インターフェイス カードにあります） |
グリーン |
フラッシング |
データの転送中であること示します。 |
1-9 ページ
「ネットワーク ケーブル」の項に、次の項目を追加してください。
- SC コネクタ付マルチモード 光ファイバ ケーブル（直径 50 micron または 62.5 micron）
1-11 ページ
「仕様」の項で、イーサネット コントローラ、AC 電源、コネクタ、端末間最大ケーブル長の仕様を次の仕様と置き換えてください。
| 仕様 | 説明 |
|---|---|
|
イーサネット コントローラ |
10/100BASE-TX イーサネット：Intel 82559 1000BASE-SX イーサネット：Intel 82543 |
|
AC 電源 |
|
|
コンソール：RJ-45 コネクタ 1 個 ネットワーク (LD417)：10/100BASE-TX イーサネット RJ-45 コネクタ 6 個 ネットワーク (LD417G)：10/100BASE-TX イーサネット RJ-45 コネクタ 2 個、1000BASE-SX ギガビット イーサネット SC コネクタ 2 個 フェールオーバーDB-15 コネクタ 1個 |
|
|
10/100BASE-TX イーサネット カテゴリ 5 UTP：328 ft （100 m） 1000BASE-SX ギガビット イーサネット、標準直径 62.5 micron のファイバの長さは 852.8 ft （260 m）です。 1000BASE-SX ギガビット イーサネット、標準直径 50 micron のファイバの長さは 1722 ft （525 m）です。 |
2-2 ページ
「安全についての警告」の項に、次の警告を追加してください。
 |
警告?ケーブルが接続されていない場合、ポートの穴から目に見えないレーザーが放射されることがあります。レーザー放射にあたらないようにするとともに、ボートの開口穴を見つめることは避けてください。 |
2-5 ページ
「必要なツールおよび部品」の項で、「カテゴリ 5 UTP イーサネット ケーブル」の項目を次の 2 つの項目と置き換えてください。
- LD417：カテゴリ 5 UTP イーサネット ケーブル（シスコシステムズからは提供されません）
- LD417G：SC コネクタ付マルチモード 光ファイバ ケーブル（直径 50 micron または 62.5 micron）（シスコシステムズからは提供されません）
3-10 ページ
図 3-9 の次に、以下の図を追加してください。
図 3-9A：LocalDirector 417G - 前面パネル （10/100BASE-TX イーサネット ポート）
図 3-9B：LocalDirector 417G - 前面パネル （1000BASE-SX ギガビット イーサネット ポート）
