Cisco uBR10012 シリーズ ユニバーサル ブロードバンド ルータ

Cisco RF Switch による迅速なフェイルオーバ スイッチングと高可用性

Cisco RF Switch を使った高速フェールオーバー スイッチングとハイアベイラビリティ

• Cisco uBR10012ユニバーサルブロードバンドルータの製品情報ページ

◆[イーサネットの制御可能/アクセス可能パラメータ]

◆[Cisco IOS ソフトウェア リリース]

MSO（Multiple System Operator）の VoIP（Voice-over-IP）市場への参入にともない、ブロードバンド ケーブル IP サービスのハイアベイラビリティ（サービスが年中無休（「24x7」）で提供されること）が要件になりつつあります。Cisco RF Switch は、Cisco uBR10012 シリーズ ユニバーサル ブロードバンド ルータとともに動作することで、完全に冗長化された DOCSIS^TM （Data-Over-Cable Service Interface Specifications）システムを実現します。ケーブル サービス プロバイダーは DOSSIS を利用することで、PacketCable^TM システムのアベイラビリティを達成し、サービスの中断を最小限に抑え、オペレーションを簡素化できます。Cisco uBR10012 と HFC（Hybrid Fiber-Coaxial）ケーブル プラントの両方に接続する、コンパクトな 3 RU の Cisco RF Switch は、250 以上の接続をサポートしており、DOCSIS、EuroDOCSIS、または PacketCable のハイパフォーマンスで高密度なアプリケーションにふさわしい新しいレベルのネットワーク冗長化を実現します。

Cisco RF Switch は、シスコ社最新のハイアベイラビリティ N+1 ソリューション セットの 1 製品です。Cisco RF Switch を Cisco uBR10012 と組み合せて使用することで、外部アップコンバータなどのシングル ポイント障害を発生させることなく、完全冗長の CMTS（Cable Modem Termination System; ケーブルモデム終端システム）が実現します。Cisco RF Switch は、Cisco uBR10012 とケーブルプラントをインターフェイスする 250 以上 MCX タイプのコネクタを使用して、密度を最大にします。Cisco RF Switch には、無線周波（RF; Radio Frequency）のコンバイナ/スプリッタ、RF スイッチ ロジック、RF スイッチ ドライバが含まれます。Cisco RF Switch は、アップストリーム スイッチ モジュール 10 枚、ダウンストリーム スイッチ モジュール 3 枚、イーサネット コントローラ モジュール 1 枚、AC または DC 電源 1 個および色分けされた、事前終端されたケーブル配線を提供します。

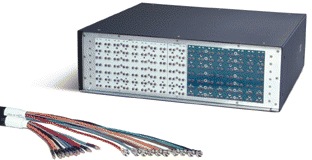

図 1：Cisco RF Switch

Cisco RF Switch を利用すると、CATV 事業者は、柔軟性とスケーラビリティを得ることができます。外部スイッチがあるため、Cisco uBR10012 ミッドプレーンには、サポート可能な最大コネクタ数（Cisco ユニバーサル ブロードバンド ルータのラインカードのポート密度に基づく）、組み合せ可能なラインカードのタイプ（DOCSIS、EuroDOCSIS、または拡張スペクトル管理機能など）に関する設計上の制約がなくなります。CATV 事業者は、アップグレードや実稼働を開始する前に、ラインカードの事前装備や、ノード結合/分割の構成を行うことができるため、キャパシティ プロビジョニングやラインカードのアップグレードは簡素化されます。また、ダウンタイムやサービス中断も最小限になります（特にサービスの拡張時）。

Cisco RF Switch は 14 枚のモジュールで構成されており、各モジュールがケーブル ラインカードの 1 ポートに相当します。各スイッチ モジュールには、7 つの動作中（「アクティブ」）入力に加え、1 つの保護（「スタンバイ」）入力と 7 つの保護出力が含まれます。入力は Cisco uBR10012 から Cisco RF Switch への接続、出力は Cisco RF Switch から HFC プラントへの接続を指します。Cisco RF Switch は、アップストリーム ポートの個別切り替えをサポートしています。ラインカードにはそれぞれ 8 つのチャネル入力/出力があります。2 つのスタンバイ ポートは、4 つの「チャネル/各スタンバイ ポート」か、8 つの「チャネル/1 スタンバイ」のいずれかで提供されます。

Cisco RF Switch は、Cisco uBR10012 と Cisco IOS^（R） ソフトウェア リリース 12.2(4)XF1 との連動によってホットスタンバイ 1＋1 冗長機能セットを拡張し、N＋1 冗長化をサポートしています。シャーシ内ラインカードの冗長性は、動作中のラインカードから保護ラインカードまでの、構成およびステート情報の共有化によりサポートされています。動作中のラインカードが故障した場合は、保護ラインカードがデータおよび音声トラフィックに関するタスクを引き継ぎます。HCCP（Hot-Standby Connection-to-Connection Protocol; ホットスタンバイ接続間プロトコル）は、必要なすべての DOCSIS または EuroDOCSIS ステート情報を保持します。たとえば SID（Service Identifier; サービス識別子）、サービス フロー、および MAC（メディア アクセス コントロール）と IP に関する情報などです。これらの情報があれば、スタンバイ ラインカードを必要な時にアクティブ カードへと完全に切り替えることができます。HCCP は、以下を自動的に検出します。

• ソフトウェアまたはハードウェア障害（外部アップコンバータ障害を含む）
• ケーブル配線障害
• インターフェイスのシャットダウン
• ラインカードの Online Insertion and Removal（OIR; ホットスワップ）
• 手動切り替え

Cisco uBR10012 は、必要に応じて保護カードのアップストリーム/ダウンストリーム周波数をシームレスにスイッチする SNMP（Simple Network Management Protocol）メッセージを通じて、Cisco RF Switch および外部アップコンバータを制御します。また、Cisco RF Switch は SNMP イーサネット インターフェイスを装備しているため、オペレータは Cisco uBR10012 がなくてもこのユニットを制御できます。

表 1 ～ 3 に Cisco RF Switch の詳細を記述します。

ユニバーサル ブロードバンド ルータのラインカードと Cisco RF Switch を接続するというケーブル配線方式は、お客様の安全性要件および関連業界標準、政府規制を満足しています。N＋1 冗長化ケーブル配線設計は、過失による切断を防ぐスレッド接続を使用した、1 方向の「安全な」インストレーションを活用するコネクタを装備しています。誤ったポートにコネクタを接続しても、Cisco RF Switch やラインカードは損傷を受けません。各ケーブル バンドルは最大 2 個のダウンストリームと最大 8 個のアップストリームのポート向けに設計されています。Cisco RF Switch は業界標準の Belden 1855A のケーブル配線を使用しており、他のラインカード用の隣接ケーブル バンドルに干渉しないコンパクトな設計になっています。Belden 1855A ケーブル配線は、サービス提供を容易にする整然とした配列および十分なスペース確保のための、Cisco uBR10012 アクセサリ キットに付属するケーブル管理用ブラケットを使って、きちんと整頓されています。

• システムのシリアル番号
• 新しいソフトウェア リビジョンのダウンロード
• システム ボードのシリアル番号
• Cisco uBR10012 ユニバーサル ブロードバンド ルータの構成設定
• 個々のスイッチの位置
• スイッチの位置の問い合せ
• システム障害レポート
• Telnet
• TFTP（Trivial File Transfer Protocol）
• SNMP バージョン 1

ホットスタンバイ N+1 冗長化機能をサポートする最小限のソフトウェア リリースは、Cisco IOS リリース 12.2(4)XF1 です。
