适用于快速成长企业的安全、可靠、智能的全网管交换机

重要特性

• 可连接到多达 24 个网络设备 —— PC、打印机和无线接入点 —— 便于在网络上共享和传输文件与视频
• 强大的安全性可保护网络流量，防止未经授权的用户访问网络
• 智能的 QoS 可帮助确保一致的网络体验，支持包括语音、视频和数据存储在内的网络应用
• 简单的、基于 Web 的管理功能，易于安装和配置

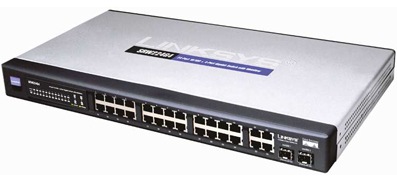

图 1. 具有 WebView 功能的 Cisco SRW224G4 24 端口 10/100 + 4 端口千兆交换机

产品概述

高速成长的企业需要经济高效的网络解决方案，可以随不断变化的业务需要而扩展。Cisco^® SRW224G4 24 端口10/100+4端口千兆交换机（图 1）给整个网络基础设施带来了全新的智能性和安全性。24个10/100 Mbps端口使您能够将网络从多个小型交换机或集线器整合为一个单独的全网管交换机。可选的千兆光纤接口使您能够随着企业的发展而扩展网络。

网络安全在任何规模的企业中均具有最高的优先级。未经授权访问网络和关键任务数据是常见问题。Cisco SRW224G4 能够通过802.1X 端口身份验证和MAC过滤，确保网络安全。在端口向客户端传输数据之前，802.1X标准客户端对自身进行身份验证。

企业正在认识到 IP 语音 (VoIP) 的好处，而且正迅速将他们的语音服务迁移到基于 IP 的平台，这需要他们当地的网络支持语音和数据应用。在非网管 IP 网络中，繁忙的数据会话可使语音数据包传输中断，导致语音质量差。借助 Cisco SRW224G4 增强的服务质量(QoS)和流量管理功能，可以区分语音数据的优先顺序，帮助确保实现清晰、可靠的语音流量。

利用 Cisco SRW224G4 的高级功能可以进一步保证网络完整性。WebView 界面提供了直观、高度安全的管理界面，使您能够更好地利用交换机的一系列综合功能，实现更优化、更安全的网络。

功能

• 24个10/100 交换式 RJ-45 端口，具有自动介质相关接口 (MDI) 和 MDI 交叉 (MDI-X) 电缆探测功能
• 4个10/100/1000 交换式 RJ-45 端口，具有 MDI/MDI-X 电缆探测功能
• 2 个小型千兆接口转换器（小型 GBIC）共享端口，实现了光纤和铜缆相互连接
• 无阻塞、存储转发交换机制
• 通过使用802.1p、差分服务 (DiffServ) 或服务类型 (ToS) 流量优先规范等先进队列技术，实现 QoS 的简化管理
• 通过 WebView 管理从标准的 Web 浏览器进行配置和监控
• 通过安全外壳 (SSH) 和 SSL 安全信道网络协议对交换机进行安全的远程管理
• 基于 802.1Q 的 VLAN 实现了网络分段，提高了性能和安全性
• 专用 VLAN 边缘（Private VLAN Edge，PVE）简化了访客连接或自主网络的网络隔离
• 通过通用 VLAN 注册协议 (GVRP) 和通用属性注册协议 (GARP) 在多个交换机上对 VLAN 进行自动配置
• 支持 802.1ab（链接层发现协议 [LLDP]）和通用即插即用 (UPnP)
• 通过 802.1X 身份验证和基于 MAC 的过滤实现用户/网络端口层安全
• 通过链路聚合控制协议 (LACP) 提高带宽（高达 8x）和链路冗余
• 增强的速率限制功能和风暴控制，包括多播、广播和扩散控制
• 端口镜像实现了交换机流量的非侵入式监控
• 支持小型巨型帧
• 支持简单网络管理协议 (SNMP) 第 1、2c 和 3 版
• 使用附带的机架安装硬件，完全可以进行机架安装

规格

表 1 包含 Cisco SRW224G4 24 端口 10/100 + 4 端口千兆交换机的规格、包装内容和最低要求。

表 1.具有 WebView 功能的 Cisco SRW224G4 24 端口 10/100 + 4 端口千兆交换机规格

规格
端口	24 个适用于 10BASE-T 和 100BASE-TX 的 RJ-45 接头、4 个适用于 10BASE-T/100BASE-TX/1000BASE-T 的 RJ-45 接头，带 2 个小型封装热插拨 (SFP) 共享插槽 自动 MDI/MDI-X 自动协商/手动设置
电缆类型	适用于 10BASE-T/100BASE-TX 的“5 类”非屏蔽双绞线 (UTP) 或更高类型的电缆 适用于 10BASE-T/100BASE-T 的 UTP 5e 类电缆或更高类型的电缆
LED 指示灯	电源、Link/Act、速度
性能
交换容量	12.8 Gbps，无阻塞
MAC 表大小	8000
VLAN 数目	256 VLAN
管理
Web 用户界面	基于浏览器、易于配置的内置 Web 用户界面 (HTTP/HTTPS)
SNMP	SNMP 版本 1、2 和 3，支持陷阱管理
SNMP MIB	RFC1213 MIB-2、RFC2863 接口 MIB RFC2665 类以太网 MIB RFC1493 桥接 MIB RFC2674 扩展桥接 MIB（P 桥接、Q 桥接） RFC2819 RMON MIB（仅限组 1、2、3、9） RFC2618 RADIUS 客户端 MIB
RMON	嵌入式远程监控 (RMON) 软件代理支持 4 个 RMON 组（历史、统计、警报和事件），增强了流量管理、监控和分析。
固件升级	Web 浏览器升级 (HTTP) 简单文件传输协议 (TFTP) 升级
端口镜像	端口上的流量可以映射到另一端口，以便通过网络分析仪或 RMON 探头进行分析
其他管理	RFC854 Telnet（菜单驱动的配置） SSH 和 Telnet 管理 Telnet 客户端 针对 Web 用户界面的 SSL 安全性 交换机审核日志 动态主机配置协议 (DHCP) 客户端 BOOTP 简单网络时间协议 (SNTP) Xmodem 升级 电缆诊断 Ping Traceroute 系统日志
安全
IEEE 802.1X	802.1X - RADIUS 身份验证；MD5 加密
访问控制	访问控制列表 (ACL) - 丢弃或速率限制基于： 基于来源和目标 MAC 来源和目标 IP 地址* 协议* ToS/差分服务代码点 (DSCP)* 端口* VLAN* 以太类型*
可用性
链路聚合	使用 IEEE 802.3ad LACP 进行链路聚合 多达 8 条干线和 8 个端口
风暴控制	广播、多播和未知单播
生成树	IEEE 802.1d 生成树 IEEE 802.1s 多生成树 IEEE 802.1w 快速生成树、Fast Linkover
互联网组管理协议 (IGMP) 监听	IGMP（版本 1 和版本 2）监听功能使客户端能够快速加入和脱离多播数据流，使带宽密集型视频流量仅限于请求者。
QoS
优先级别	4 个硬件队列
调度	优先级队列和加权轮询 (WRR)
服务类别	基于端口* 基于 802.1p VLAN 优先级* 基于 IPv4/v6 IP 优先顺序/ToS/DSCP* 基于 TCP/用户数据报协议 (UDP) 端口* DiffServ* 分类和重新标记 ACL*
速率限制	入向速率限制 出向速率限制
标准	802.3 10BASE-T 以太网、802.3u 100BASE-TX 快速以太网、802.3ab 1000BASE-T 千兆以太网、802.3z 千兆以太网、802.3x 流量控制、802.3ad LACP、802.3af 以太网供电 (PoE)、802.1D 生成树协议 (STP)、802.1Q/p VLAN、802.1w 快速 STP、802.1s 多 STP、802.1X 端口访问身份验证
第 2 层
VLAN	基于端口和基于 802.1Q 的 VLANN 专用 VLAN 边缘 (PVE) 管理 VLAN
队头 (HOL) 阻塞	HOL 队头阻塞预防功能
小型巨型帧	支持高达 1600 KB 的帧
动态 VLAN	GVRP - 动态 VLAN 注册
标准	802.3i 10BASE-T 以太网、802.3u 100BASE-TX 快速以太网、802.3ab 1000BASE-T 千兆以太网、802.3z 千兆以太网、802.3x 流量控制
环境
尺寸 长 x 高 x 宽	16.93 x 1.75 x 7.97 英寸 （430 x 44 x 203 毫米）
单位重量	4.41 磅（2 千克）
电源	内部交换电源
认证	FCC 第 15 部分 A 类、CE A 类、UL、cUL、CE 标志、CB
工作温度	32º 至 104ºF（0º 至 40ºC）
存放温度	-4º 至 158ºF（-20º 至 70ºC）
工作湿度	10% 至 90%
存放湿度	10% 至 95%
包装内容
Cisco SRW224G4 24 端口 10/100 + 4 端口千兆交换机 交流电源线 机架安装套件，带支架和硬件 包含PDF 格式用户指南的 CD 登记卡 控制台电缆
最低要求
基于 Web 的实用程序：Microsoft Internet Explorer（5.5 版或更高版本） “5 类”以太网网络电缆 操作系统：Windows 2000、XP 或更高版本
产品保修
硬件有限保修期为 5 年，可返还工厂进行更换，软件有限保修期为 90 天

思科精睿系列产品的有限保修

本思科精睿产品的硬件有限保修期为 5 年，可返还工厂进行更换，软件有限保修期为 90 天。此外，自购买之日起 12 个月内，思科提供针对漏洞修复的软件应用程序升级和电话技术支持，不收取任何费用。欲下载软件更新，请登录http://www.cisco.com/go/smallbiz。

适用于思科产品的产品保修条款和其它信息可从以下网址获取： http://www.cisco.com/go/warranty。
