Cisco Aironet 1400系列802.11a无线网桥

Cisco Aironet 1400系列802.11a无线网桥

Cisco Aironet®1400系列无线网桥将无线桥接技术提高到了一个新的水平,在连接城域网中的多个LAN时,它能够提供很高的性能和功能丰富的解决方案。如果利用Cisco Aironet 1400系列无线网桥建立城域无线基础设施,部署人员将能够获得十分灵活、易于使用的解决方案,能满足广域网专家的安全要求。这种技术能够经济有效地取代租用线路,特别适用于恶劣的室外环境,当然在室内环境中就更加游刃有余。Cisco Aironet 1400系列无线网桥是为视线应用开发的第一种高速度、高性能的室外桥接解决方案,提供的特性包括:

  • 同时支持点到点和点到多点配置(见图1)
  • 范围和吞吐率居世界领先地位,数据速率高达54Mbps
  • 遵守802.11标准,采用了增强的安全机制
  • 坚固耐用的外壳,适合恶劣的室外环境,操作温度的跨度大
  • 为实现部署的灵活性,提供集成式或任选式外部天线
  • 易于安装和操作

将固定网络桥接在一起

Cisco Aironet 1400系列无线网桥可以提供:1)独立连接;2)主连接,由E1线路等其它技术提供冗余连接;或者3)备用连接,与光纤等其它技术一起使用,提高了弹性。理想应用包括:

  • 行政机关——基于社区的市政网络的骨干网(长途)部分,例如公共安全网,或者固定网络
  • 教育——高等教育园区网大厦互连,以及城市内的K-12学校
  • 医疗——医院园区网和医生办公室
  • 企业园区网——大厦间链接(点到点或点到多点),或者公司需要在无法以普通方式进行扩展的地方扩展的场合
  • 电信运营商——通过回路将多条低速链路汇聚成高速链路

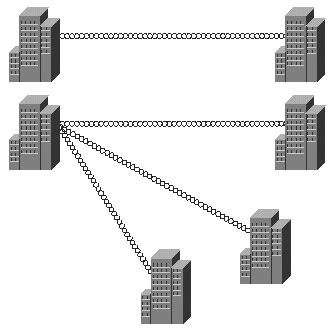

图1 点到点和点到多点应用

 点到点和点到多点应用

移动网络和无线网桥

移动网络概念不但对寻求提供无缝网络接入的电信运营商很重要,对城市公共安全部门等机构也意义非凡。许多情况下,现有技术能够产生可以建立移动网络的多个区域,但问题是怎样将这些区域网络桥接在一起。Cisco Aironet 1400系列无线网桥能够为这种应用提供经济有效的解决方案。无线网桥可以与包含2.4GHz接入点的网络或者覆盖无线区域的网桥相连,也可以提供与高速网络的回拉链接(见图2)。无论这些区域是咖啡屋和餐馆的802.11热点地区,还是为移动网络建立的桥接在一起的802.11b单元,Cisco Aironet 1400系列无线网桥都能提供无干扰的高速分布服务。

图2 使用了无线网桥的公共安全网络

使用了无线网桥的公共安全网络

ROI

无线网桥之间的高速链路能够以较低的成本提供几倍于E1线路的吞吐率,因为它无需使用昂贵的租用线路或者难于安装的光纤电缆。由于网桥避免了重复开销,因此,从租用线路服务节省下来的开支很快就能抵消初始硬件投资。即使各站点被高速公路、铁路或水域等障碍隔开,用铜线或光纤电缆无法连接,吞吐率为54Mbps的Cisco Aironet 1400系列无线网桥也能够以高于租用线路的速度将几个分立的站点连接成一个LAN。

高性能

Cisco Aironet 1400系列无线网桥使用5.8GHz频带,不但能提高性能,还能将功能强大的250mW广播、业界领先的接收灵敏度、用于布置网桥的安装工具和延迟传播功能结合在一起,而且用户可以选用集成式或连接式高增益天线。思科为各种固定无线应用提供了完整的解决方案。

54Mbps的数据速率允许建立12公里之遥的点到点链路,3.2公里之遥的点到多点链路1。总吞吐率将超过28Mbps2。不仅如此,如果采用增益更高的天线或更低的数据速率,点到点覆盖区域将超过32公里3。

  1. 这里所说的距离是近似值,只能用于估计。
  2. 实际吞吐率随系统和网络配置的不同而不同。
  3. 这里所说的距离是近似值,只能用于估计。

安全性

实践证明,Cisco Aironet的安全特性在业界居于领先水平。Cisco Aironet 1400系列无线网桥具有基本的无线安全特性,对Cisco Wireless Security Suite的支持已包含在Cisco Aironet 1400系列无线网桥内部(见图3),不仅如此,它还支持IEEE 802.1X相互认证和强大的加密功能。网络管理员可以放心地部署无线桥接解决方案,提供强大的安全保护功能,并通过Cisco Access Control Server(ACS)等远程认证拨入用户服务(RADIUS)服务器实现轻松的集中管理。

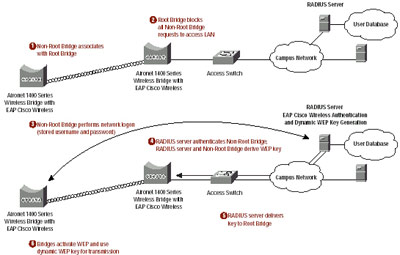

图3 无线网桥的安全性

无线网桥的安全性

智能网络服务

Cisco Aironet 1400系列无线网桥利用Cisco IOS®Software提供了功能、可扩展性和安全性统一的通用用户界面。另外,由于提供了服务质量(QoS)等高级特性,还可以为语音、视频和数据分配不同的分组优先级。不仅如此,它还可以通过点到点链路支持24路IP语音(VoIP)电路。如果通过快速以太网通道(FEC)、端口汇聚协议(PAg-P)或路由协议将每个站点的多个网桥汇聚在一起,还可以增加桥接网络之间的带宽。为建立多用途网络,配置虚拟局域网(VLAN)时,可以允许不同的非根网桥在相同的根网桥上操作,以便将各个VLAN连接在一起。现在,网络服务可以按照最终用户的要求进行分段(见图4)。

图4 无线网桥的VLAN配置

无线网桥的VLAN配置

灵活性

不需要电信运营商的帮助,也不需要漫长的许可证审批或争取过程,就可以快速完成部署或重新部署。Cisco Aironet 1400系列无线网桥不需要使用昂贵的国家电子制造商协会(NEMA)机箱就可以放置在室外环境中。另外,由于只需一条产品线就可以建立点到点或点到多点网络,因而可以进一步提高灵活性。由于使用了配套的安装托架,不但可以安装在柱子、墙壁和顶棚上,还可以任意选定方向。Cisco Aironet 1400系列无线网桥以两种产品SKU方式提供室外无线桥接解决方案。集成式天线方式为普通用户的点到点链路和点到多点网络的非根节点提供了集成式广播和高增益集成天线。连接式天线为专业用户提供了N型连接器,以便用全向天线、扇区天线或者高增益盘状天线部署点到多点网络的根节点,形成更长的链路。外部天线选项包括:

  • 9.0dBi垂直方向全向天线
  • 9.5dBi扇区天线,支持垂直或水平线性方向
  • 28.0dBi盘状天线,支持垂直或水平线性方向

易于使用

Cisco Aironet 1400系列无线网桥以IEEE 802.11a技术为基础,并采用了与有线网相同的Cisco IOS Software,不但能够为用户提供熟悉的界面,还支持“拆箱即装”部署。由于安装了方便的LED,操作者可以从外面看到用于较准反馈/诊断的接收信号强度指示灯(RSSI),而且配备了快速悬挂安装托架,使安装过程变得非常容易。

为简化订购和安装,Cisco Aironet 1400系列无线网桥为专业人士或IT安装人员提供了完成多数部署任务所需的所有组件和附件,包括:

  • 用于为网桥供电的Cisco Aironet 长距离馈电器,这种馈电器可以大大降低电气成本(见图5)。另外,馈电器还能大大扩展1400系列无线网桥安装地点网络之间的距离(见图6)。
  • Cisco Aironet 1400 系列多功能托架,采用了全新的设计思想,更易于安装,灵活性更高。为防止生锈,它采用了不锈钢硬件。
  • 两种长度的屏蔽双RG-6电缆和大厦入口接地模块,都配有F型连接器,以便与长距离馈电器配合使用,以及与网桥连接。
  • 电源及连线、所有室外连接器需要的足够的同轴密封剂以及用于保护接地连接的防锈凝胶剂。

图5 Cisco Aironet 长距离电源馈电器

Cisco Aironet 长距离电源馈电器

图6 馈电器距离扩展

馈电器距离扩展

其它特点和优点如表1所示。如果想了解Cisco Aironet 1400系列无线网桥的系统规格,请参考表2。如果想了解产品规格,请参考表3。

表1 特点和优点
特点 优点
最高传输功率为24dBm(250mW)的802.11a广播,数据率为54Mbps时接收灵敏度为-68dBm Cisco Aironet 1400系列中的5.8GHz广播能提供业界领先的卓越的广播性能。范围越大,支持的数据速率越高,或者说某个数据率条件下链路的可靠性更高。
业界领先的安全性、网络管理和软件特性集 Cisco Aironet 1400系列的软件以功能丰富、面向客户的Cisco Aironet软件为基础,包括带相互认证和动态加密密钥的802.1X支持,并能够通过SNMP、Telnet和Web浏览器进行管理。
能适应各种天气、操作温度范围大(-30~55℃或者-22~131°F)的外壳 Cisco Aironet 1400系列采用了能够适应各种天气的结实的外壳材料,可以部署在各种环境中。由于它坚固耐用,操作温度范围大,因而可以部署在工厂、仓库、室外等各种环境中。
Cisco Aironet 长距离馈电器 长距离馈电器能够将适合一般气候地区的标准10/100 baseT以太网第5类RJ-45接口转换成更适合恶劣室外环境的双轴电缆需要的双F型连接器。除向Cisco Aironet 1400系列提供100baseT接口外,长距离馈电器还能通过相同的电缆向网桥提供电源。另外,它还提供电源识别特性,如果意外连接了其它设备,可以避免将这些设备损坏。不仅如此,由于为安装人员内置了自动MDIX,因此,两根电缆不但可以互换,还可以执行相同的功能。为支持距离基础设施网络交换机或路由器更远的电缆,在100m室内5类电缆的基础上,长距离馈电器还支持100m同轴电缆,从而使总电缆长度达到了200米。为增强对网络基础设施设备的保护,还在F型连接器接口处增加了闪电和浪涌保护功能。
可以通过多功能安装或任选的顶棚/墙壁安装方式提高安装的灵活性 Cisco Aironet 1400 Series Multifunction Mount允许将采用了集成式天线的Cisco Aironet 1400系列安装在水平或垂直方向。借助快速悬挂特性,可以在较准过程中承担网桥的重量。为辅助安装,还使用了绞接环。设备安装时可以距离立柱或桅杆3.8~6.4厘米,以便调整高低和方位。对于链接式天线,将支持墙壁安装方式。如果购买了任选的Cisco Aironet 1400系列顶棚/墙壁安装工具,集成式天线的Cisco Aironet 1400系列将能够安装在墙壁、顶棚或其它平面上。
无线根网桥 借助无线根网桥,Cisco Aironet 1400系列可以同时支持点到点或点到多点桥接。
无线非根网桥 借助无线非根网桥,Cisco Aironet 1400系列可以作为点到点或点到多点桥接网络中的远程节点。
无线分组串联 将许多小分组串联成大分组,以便Cisco Aironet 1400系列能更加有效地使用无线介质,提供更高的总数据吞吐率。
无线链路距离调整 借助链路距离参数,用户能够为某些范围调整带冲突避免功能的载波敏感多路接入(CSMA/CA)参数,以提高性能。
无线可编程清晰通道评估 借助可编程清晰通道评估,可以按照环境中的某个背景干扰水平配置Cisco Aironet 1400系列,以减少与其它无线系统的争用。
天线调整辅助 Cisco Aironet 1400系列无线网桥为点到点链路的立即部署提供自动配置和安装模式,不需要通过telnet、文件传输协议(FTP)或简单网络管理协议(SNMP)配置。这种模式驱动LED和接收信号强度指示灯(RSSI)端口,其中电压输出与接收信号强度成正比,用于指导安装和较准过程。这样,安装人员无需了解Cisco IOS Software或数据联网知识就能完成安装过程,并检查链路质量。
诊断LED 直接在天线上为安装人员提供较准反馈,为排障人员提供诊断信息,不需要使用计算机。另外,长距离馈电器 LED也提供诊断信息。
16MB闪存 内存空间可满足未来固件升级的需要,以支持新的802.11标准和高级特性。
为外部天线连接配备一个N型连接接器 N型连接器是业界标准产品,可提高RF系统在室外环境中的性能,它与思科?任选的5.8GHz天线兼容,使无线桥接专业安装人员能够为特殊部署环境定制广播范围。
能适应各种天气的密封和接地装置 为使密封和接地组件能适应各种天气,Cisco Aironet 1400系列提供标准的N型和F型同轴电缆连接器。每个系统都配有同轴密封剂以及标准的接地模块,使安装人员能够遵守“国家电气规范(NEC)”的规定。



表2 Cisco Aironet 1400系列无线网桥的系统配置
AIR-BR1410A-E-K9 AIR-BR1410A-A-K9-N
频带 5.725~5.825 GHz (European Config) 5.725~5.825 GHz (FCC UNII 3)
无线调制 编码正交频分多工(COFDM) 编码正交频分多工(COFDM)
介质访问协议 带冲突避免功能的载波敏感多路接入(CSMA/CA) 带冲突避免功能的载波敏感多路接入(CSMA/CA)
调制 BPSK @ 6 和 9 Mbps BPSK @ 6 和 9 Mbps
QPSK @ 12 和 18 Mbps QPSK @ 12 和18 Mbps
16-QAM @ 24 和 36 Mbps 16-QAM @ 24 和 36 Mbps
64-QAM @ 48 和 54 Mbps 64-QAM @ 48 和54 Mbps
非重叠通道 4 4
接收灵敏度(对3200字节分组为10% PER) 6 Mbps: -83 dBm 6 Mbps: -83 dBm
9 Mbps: -83 dBm 9 Mbps: -83 dBm
12 Mbps: -81 dBm 12 Mbps: -81 dBm
18 Mbps: -80 dBm 18 Mbps: -80 dBm
24 Mbps: -77 dBm 24 Mbps: -77 dBm
36 Mbps: -74 dBm 36 Mbps: -74 dBm
48 Mbps: -70 dBm 48 Mbps: -70 dBm
54 Mbps: -68 dBm 54 Mbps: -68 dBm
最高操作接收水平 -19 dBm -19 dBm
最高维持接收水平 0 dBm 0 dBm
可用传输功率设置 250 mW (24 dBm) 250 mW (24 dBm)
200 mW (23 dBm) 200 mW (23 dBm)
155 mW (22 dBm) 155 mW (22 dBm)
125 mW (21 dBm) 125 mW (21 dBm)
60 mW (18 dBm) 60 mW (18 dBm)
30 mW (15 dBm) 30 mW (15 dBm)
15 mW (12 dBm) 15 mW (12 dBm)
最高功率设置随各国规定的不同而不同 最高功率设置随各国规定的不同而不同
点到点范围1 7.5 miles (13 km) @ 54 Mbps 12 miles (19 km) @ 54 Mbps
16 miles (26 km) @ 9 Mbps 23 miles (37 km) @ 9 Mbps
(天线为28 dBi 盘状)
点到多点范围(根部为扇区天线)2 2 miles (3 km) @ 54 Mbps 4 miles (7 km) @ 54 Mbps
8 miles (13 km) @ 9 Mbps 11 miles (18 km) @ 9 Mbps
(非根天线为28 dBi 盘状)
天线 集成式线性方向;22.5dBi增益:10个E平面束宽,12个H平面束宽 为专业安装提供一个N型连接器(天线单独出售)
安全性 Cisco Wireless Security Suite,包括:
认证
·802.1x支持,包括LEAP,目标是实现相互认证以及动态的单用户、单操作加密密钥
加密
·支持静态和动态的40位和128位IEEE 802.11 WEP密钥
·准标准TKIP WEP增强:密钥细分(按分组加密)和信息完整性检查(MIC)
Cisco Wireless Security Suite,包括:
认证
·802.1x支持,包括LEAP,目标是实现相互认证以及动态的单用户、单操作加密密钥
加密
·支持静态和动态的40位和128位IEEE 802.11 WEP密钥
·准标准TKIP WEP增强:密钥细分(按分组加密)和信息完整性检查(MIC)
SNMP兼容性 v1和v2 v1和v2



表3 Cisco Airnet 1400系列无线网桥的产品规格
AIR-BR1410A-E-K9 AIR-BR1410A-A-K9-N AIR-PWRINJ-BLR1=长距离馈电器
状态LED 四个LED:
·安装
·广播
·状态
·以太网
四个LED:
·安装
·广播
·状态
·以太网
四个LED:
·电源打开
·馈电器状态
·LAN以太网的状态
·网桥以太网状态
RSSI端口 BNC连接器DC电压端口(0VDC~2.7VDC) BNC连接DC电压端口(0VDC~2.7VDC) NA
上行链路 双同轴电缆为100Mbps 双同轴电缆为100Mbps 10/100BaseT以太网
配置支持 Telnet、HTTP、FTP、TFTP、SNMP Telnet、HTTP、FTP、TFTP、SNMP NA
标准执行情况 标准: 标准: 标准:
·安全标准: ·安全标准: ·安全标准:
UL 60950 UL 60950 UL 60950
CSA C22.2 No. 60950-00 CSA C22.2 No. 60950-00 CSA C22.2 No. 60950-00
IEC 60950 IEC 60950 IEC 60950
EN 60950 EN 60950 EN 60950
  NEMA 4
·广播标准: ·广播标准: ·EMI和易感性(B类):
FCC Part 15.207, 15.407 FCC Part 15.207, 15.407 FCC Part 15.107 & 15.109
& 15.209 Class B & 15.209 Class B Class B
ICES-003 Class B (加拿大) ICES-003 Class B (加拿大) ICES-003 Class B (加拿大)
Canada DGTP-010 Canada DGTP-010 EN 55022 Class B
FCC Bulletin OET-65C FCC Bulletin OET-65C EN 55024
Industry Canada RSS-102, Industry Canada RSS-102,
RSP100, RSS 210 Issue 5 RSP100, RSS 210 Issue 5
·EMI和易感性(B类): ·EMI和易感性(B类):
FCC Part 15.107 & 15.109 FCC Part 15.107 & 15.109
Class B Class B
ICES-003 Class B (加拿大) ICES-003 Class B (加拿大)
EN 55022 Class B EN 55022 Class B
EN 55024 EN 55024
国家规定的执行情况 客户负责核实在本国使用的合法性。如果想核实合法性,或者想了解某个国家的法律、法规,请访问:http://www.cisco.com/go/aironet/compliance。注意,有些法律和法规尚未得到批准。批准之后,其部件号码将列入全球报价单。
尺寸 11.4in x 11.4in x 4.2in 11.6in x 11.6in x 3.6in 6.7in x 6.3in x 1.3in
(29cm x 29cm x 11cm) 29cm x 29cm x 9cm) (17cm x 16cm x 3cm)
重量 11 lbs. 10 lbs. 1.4lbs.
5 kg) (5 kg) (0.6kg)
操作温度 -30o ~ +55oC (-22o~+131oF) -30o ~ +55oC (-22o~+131oF) 0o ~+50oC (32o~ 122oF)
储存温度 -40o ~ +85oC (-40o~+185oF) -40o~ +85oC (-40o~+185oF) -40o~ +70oC (-40o ~ +158oF)
操作高度 4206 m (13,800 ft.) 4206 m (13,800 ft.) 4206 m (13,800 ft.)
储存高度 4877 m (16,000 ft.) 4877 m (16,000 ft.) 4877 m (16,000 ft.)
湿度 0~100%(冷凝) 0~100%(冷凝) 0~90%(非冷凝)
振动 0.001 G2/Hz, 5 – 100 Hz 0.001 G2/Hz, 5 – 100 Hz 0.001 G2/Hz, 5 – 100 Hz
储存振动 0.001 G2/Hz, 5 – 100 Hz 0.001 G2/Hz, 5 – 100 Hz 0.001 G2/Hz, 5 – 100 Hz
外壳 铝件,带能够适应各种环境的密封塑料天线罩 NEMA-4,铝件 金属件
AC电源 使用馈电器的DC电压,不需要AC电源 使用馈电器的DC电压,不需要AC电源 100 to 240 VAC+/- 10%(电源)
DC电源 48 VDC +/-2V 48 VDC +/-2V 48 VDC +/-2V
保修期 一年 一年 一年
