产品概述Cisco Nexus™ 7000系列电源模块（参见图1和图2）为Cisco Nexus 7000系列提供容错性、高效性、负载均衡和热插拔特性。每个Cisco Nexus 7000系列机箱都能安装多个电源，提供机箱级和整个设施的电源容错性。 输出功率可变的电源从3000到7500瓦(W)，并支持多个系统级冗余性选项，以获得更高可用性。这些电源专为满足高可用性要求而设计，提供内部组件级监控、温度传感器和智能远程管理功能。 这些电源模块能够完全热插拔，有助于确保安装或升级不会中断系统运行，而且它们安装在Cisco Nexus 7000系列机箱背面，其安装和拆卸不会影响前面的网络布线。 图1. Cisco Nexus 7000 6.0kW交流电源模块

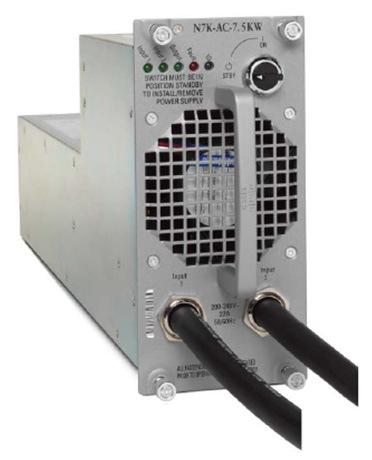

图2.Cisco Nexus 7000 7.5kW交流电源模块
Cisco Nexus 7000系列电源的效率高于90%，因此减少浪费的电量和所发热量，与普通电源相比，能为系统提供更多电量。 Cisco Nexus 7000 6.0kW交流电源用于Cisco Nexus 7000系列的6.0kW交流电源模块是一个双20安培(A)交流输入电源。当这两个输入电源均提供最高(220 VAC)额定电压时，输出功率为6000W。而连接到最低(110 VAC)额定电压或仅使用一个输入电源，将导致输出功率降低。表1列出不同输入电源情况下所提供的输出功率。 表 1. 不同输入电源情况下的可用输出功率
Cisco Nexus 7000 7.5kW交流电源用于Cisco Nexus 7000系列的7.5kW交流电源是一个双30A交流输入电源。用于7500W电源的交流电源线直接与电源连接。当连接两个输入电源时，输出功率为7500W。如果需要的功率较低，只连接一个输入电源，则输出功率为3750W。表2列出一个Cisco Nexus 7000 7.5kW交流电源模块提供的输出功率。共有两个版本的7.5kW交流电源：美国和日本版，以及国际版。 表 2. 不同输入电源的可用输出功率
Cisco Nexus 7000系列电源冗余性Cisco Nexus 7000系列机箱支持多个负载均衡、容错且能热插拔的电源。只需使用一个电源就能运行机箱。使用多个电源就提供更高功率，并能在电源、发电设备，或不间断电源（UPS）或断路器等设施组件发生故障后，提供永续性。 Cisco Nexus 7000系列系统能以四种用户可配置的电源冗余模式运行，如表3所示，以满足环境的冗余性需求。 表 3. 电源冗余模式
提供给Cisco Nexus 7000系列系统的总功率取决于所安装的电源类型、连接的输入电源数目，以及所配置的电源冗余模式。表4列出6.0kW和7.5kW电源在每种冗余模式下的最大可用功率。 表 4. 不同冗余模式下的最大总输出功率
注：Cisco Nexus 7000系列10插槽交换机最多支持三个电源，Cisco Nexus 7000系列18插槽交换机最多支持四个电源。 支持6.0kW和7.5kW电源的混合部署。电源冗余模式的设计能从安装的混合电源中提供最优功率，有助于确保系统高可用性。 6.0kW电源支持一个或两个110和220V输入电源的运行，因此为不同的冗余模式提供不同的输出功率。 表5列出在一个采用不同的输入电压组合和冗余模式的机箱中，三个6kW电源能提供的最高系统输出功率。 表5. 三个6kW电源设备的最高总输出功率
* 生成报警和系统日志信息，告知用户此时无冗余性。 表6列出在一个采用不同的输入电压组合和冗余模式的机箱中，四个6kW电源能提供的最高系统输出功率。 表6. 四个6kW电源设备的最高系统输出功率
* 生成报警和系统日志信息，告知用户此时无冗余性。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
