Cisco Nexus 7000系列交换机

产品概述

Cisco Nexus™ 7000系列交换机是一个模块化数据中心级产品系列，适用于高度可扩展的万兆以太网网络，其交换矩阵架构的速度能扩展至15Tbps以上。 它的设计旨在满足大多数关键任务数据中心的要求，提供永续的系统运营和无所不在的虚拟化服务。Cisco Nexus 7000系列建立在一个成熟的操作系统上，借助增强特性提供实时系统升级，以及出色的可管理性和可维护性。 它的创新设计专门用于支持端到端数据中心连接，将IP、存储和IPC（进程间通讯）网络整合到单一以太网交换架构之上。

Cisco Nexus 7000系列机箱（参见图1和图2）在设计、电源、空气流通、冷却和布线方面均进行重大改进。10插槽机箱前后通风，是一个适用于热通道和冷通道部署的出色解决方案。18插槽机箱使用两侧通风，紧凑的机型设计可以提供高密度配置。电源、风扇架和交换矩阵都能从机箱背部更换，不会受到任何I/O电缆的阻碍，因此提高操作效率。此外，Cisco Nexus 7000系列有很多节能增强特性，如温度传感器、变速风扇和高效电源等，它们降低客户的总拥有成本(TCO)。

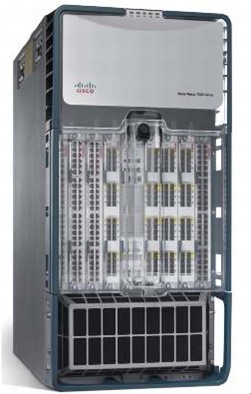

图1. Cisco Nexus 7000系列10插槽机箱

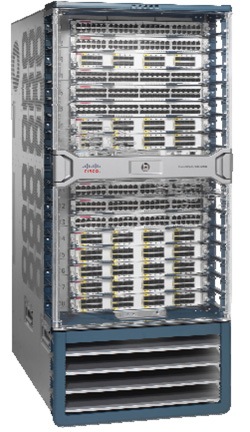

图2. Cisco Nexus 7000系列18插槽机箱

物理规格

Cisco Nexus 7000系列10插槽机箱的前面有两个控制引擎插槽、8个I/O模块插槽、一个电缆管理盖和一个可选空气过滤器。机箱背面则有五个交换矩阵插槽、三个电源架、两个系统风扇架和两个交换矩阵风扇架。

Cisco Nexus 7000 18插槽机箱有两个交换矩阵模块插槽、16个I/O模块插槽、双侧集成电缆管理系统和一个双铰防护前门，能够无障碍地操作电缆和模块。在背面有五个交换矩阵模块插槽、四个电源架和两个系统风扇架。表1总结该机箱的物理特性。

表 1. 物理规格

项目	说明
	Cisco Nexus 7000系列 10插槽机箱	Cisco Nexus 7000系列 18插槽机箱
尺寸	长 x 宽 x 高：36.5 x 17.3 x 33.1英寸 (92.7 x 43.9 x 84.1 厘米) 包括电缆管理架和机箱门的机箱高度：38 英寸(96.5厘米)	长 x 宽 x 高：43.5 x 17.3 x 33.1英寸 (110.5 x 43.9 x 84.1 厘米) 包括电缆管理架和机箱门的机箱高度：38 英寸(96.5厘米)
机架单元(RU)	21RU；能在一个42RU机架中安放两个10插槽机箱	25RU；能在同一个42RU机架中安放多个最高17RU的电缆插线板
重量	纯机箱：200磅 (90公斤) 完全配置：507磅 (230公斤)	纯机箱：187磅 (85公斤) 完全配置：684磅 (311公斤)
模块安装方向	控制引擎和I/O模块：垂直 交换矩阵卡（在背面）：水平	控制引擎和I/O模块：水平 交换矩阵卡（在背面）：垂直
空气流通方向	前后流通 专为热通道和冷通道部署而设计	两侧通风 专为EOR部署而设计
电缆管理架	位于机箱前面，I/O模块上方	集成双侧部署，支持灵活的布线
空气过滤器	（可选）位于机箱前面，I/O模块下方	－
	门，门轴位于顶端，覆盖电缆管理系统 （可选）2扇门，每扇门轴位于一侧，覆盖I/O模块	（可选）1扇双开门，能开向任意一侧，以进行布线和模块操作。覆盖I/O模块
系统LED	5个表示设备状态的系统LED： - LED 1：电源 - LED 2：风扇 - LED 3：控制引擎 - LED 4：交换矩阵模块 - LED 5：I/O模块 如果状态正常，各LED为绿色，否则为黄色	5个表示设备状态的系统LED： - LED 1：电源 - LED 2：风扇 - LED 3：控制引擎 - LED 4：交换矩阵模块 - LED 5：I/O模块 如果状态正常，各LED为绿色，否则为黄色

电源

Cisco Nexus 7000系列10插槽机箱有三个电源架，Cisco Nexus 7000系列18插槽机箱有四个电源架，能提供6.0-kW或7.5-kW交流电源。

Cisco Nexus 7000系列能使用6000瓦(W)和7500W电源。每个6000W电源单元有两个通用(100-240V)电源输入，能使用带C19接头的交流电源线连接到两个交流源。7500W电源单元有两条输入电源线，直接固定连接到该电源单元。该产品提供两个版本：一个适用于国际市场，配备一个IEC 60309 交流插头；另一个适用于美国市场，配备一个NEMA L6-30交流插头。

表2列出一个Cisco Nexus 7000 6.0-kW交流电源模块在不同的输入电压和所连输入电源数目的情况下，所提供的输出功率。

表2. 电源输出功率

输入电源数目		输出功率
单输入电源	220 V	3000W
	110V	1200W
双输入电源	220V	6000W
	110V	2400W
双输入电源	110和220V	4200W

表3列出一个Cisco Nexus 7000 7.5-kW交流电源模块所提供的输出功率。

表3. 不同输入电源对应的可用输出功率

输入电源数目	输入电压	输出功率
单输入电源	220V	3750W
双输入电源	220V	7500W

电源能热插拔，支持永续系统运行。它们还提供高级特性，如内部故障监控、温度检测、实时功耗统计数据，以及变速风扇等。

Cisco Nexus 7000电源效率高于90%，因此减少浪费的电量和所发热量，与普通电源相比，能为系统提供更多电量。Cisco Nexus 7000系列系统能以四种用户可配置的电源冗余模式运行，如表4所示。

表4. 电源冗余模式

冗余模式	说明
综合电源	综合电源 无冗余；提供给系统的电量是所有电源输出功率的总和（思科建议用户不要采用此模式）
电源冗余(N+1冗余)	防止某个电源发生故障；提供给系统的电量是两个最低额定功率电源的电量总和
输入源冗余(电网冗余)	防止某条输入电路（电网）发生故障；提供给系统的电量是单个输入源（电网）提供的最低电量
电源和输入源(完全)冗余	系统默认冗余模式；防止某个电源或电网发生故障，可用电量永远是冗余输入源和电源提供的最低电量

该平台软件至少分别需要2904W和2353W功率才能激活10插槽系统和18插槽系统。如果电源提供的功率高于最低值，多余的电量被用来激活I/O模块。如果没有足够的电量来激活线卡，则线卡保持在电源拒绝状态。在提供更多电量后，用户必须手动对线卡加电以激活它们。

在一般运行状态下，系统所耗功率远远低于最大值。此平台软件使用最大值来为模块保留足够电量。典型额定功率是所控制环境中常见的功率值。
