Cisco Catalyst 6500系列通信介质模块

思科通信介质模块(CMM)是一个Cisco Catalyst 6500模块,提供了灵活的高密度的T1和E1网关,允许机构将其现有TDM网络连至其IP通信网络并提供到PSTN的连接,同时利用通过使用IP通信而带来的新机遇。

Cisco CMM模块推出了Cisco Catalyst 6500系列的一个新模块化板。CMM现随6端口T1和6端口E1端口适配器提供。

Cisco Catalyst 6500系列提供了最佳产品和服务,来帮助客户迁移至一个全融合园区网络,实现语音、视频和数据集成,用于每一台式机上的全集成IP通信。使用IP融合网络基础设施而非传统PBX提供语音支持。这大大提高了语音在整体基础设施开支中语的利用率,降低了投资和运行成本,并开创了支持新应用的创新环境(参见图2)。

图1 Cisco Catalyst 6500系列通信介质模块

Cisco Catalyst 6500系列通信介质模块

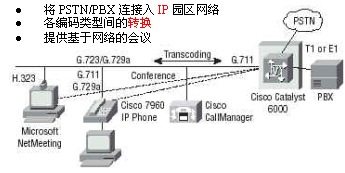

图2 融合网络

融合网络

主要特性和优点

Cisco AVVID网络基础设施的主要元件之一,CMM系列允许企业将经济有效、无缝的网络基础设施扩展至其网络中的所有地点。

Cisco CMM模块提供增值端到端联网解决方案,具有下列优点:

投资保护--可现场升级的模块化元件,允许客户能方便地更换或改变接口端口适配器,而无需对整个模块的"整体升级"。CMM可实现扩展和可适应性,以满足不断发展的要求并最大限度地利用6500插槽。

更低拥有成本--模块化架构使客户能在单一Cisco Catalyst 6500插槽中达到较高端口密度,以此降低了系统的总成本。

基于Cisco IOS--提供了用于思科网关的熟悉、标准的界面。Cisco IOS为该平台提供了坚固性和丰富特性。Cisco IOS可在新服务出台时方便其在IP通信网络中的部署。

可靠性--CMM模块上的热插拔功能几乎无需或根本不必中断服务,即可在处于工作状态的Cisco Catalyst 6500交换机上执行硬件维护。在热插拔期间,CMM可以拔下、插入或更换,而只会影响拆除的卡上正在处理的呼叫。

作为CMM的一部分,客户可插入一系列端口适配器,以在单一Cisco Catalyst 6500插槽中获得多种功能。

可扩展性

Cisco CMM为公共交换语音网络(PSTN)或现有用户交换机(PBX)和基于网络的语音服务提供高密度、高性能T1和E1网关。CMM为客户提供了极高灵活性和经济有效的解决方案。CMM允许客户插入多个T1或E1端口适配器,使客户能高效利用Cisco Catalyst 6500插槽。CMM是网络架构型的,可与向下兼容传统背板。

T1或E1 VoIP网关

CMM使机构能将其思科IP通信网络连至PSTN或现有PBX。典型配置包括一个带T1接口端口适配器(WS-SVC-CMM-6T1)的CMM线?澹╓S-SVC-CMM),用于欧洲和其他国家的E1端口适配器。单一线?澹╓S-SVC-CMM)可接入其三个端口适配器,共提供18个T1或E1端口。

协议

Cisco CMM在Cisco CallManager的控制下作为MGCP网关运行。以下接口类型在MGCP模式下得到支持:

  • T1/E1 PRI
  • T1 CAS

当在此模式下运行时,Cisco CMM成为Cisco CallManager的无状态客户机,使其可全面控制增强管理和呼叫特性。

PWRMGMT(电源管理)LED
要求 通信介质模
Catalyst操作系统
Native Cisco IOS 未来
背板
传统
结构型
软件兼容性要求
要求 通信介质模块
Catalyst操作系统 7.3(1)
Native Cisco IOS 12.1(13)E
Cisco CallManager 3.2(2)
系统数据
Cisco CMM特性 思科通信介质模块
处理器类型 R7k
闪存 32M
系统内存 256M
启动闪存 128M
端口适配器插槽 4(从前面可看到3个)
物理规格
要求 通信介质模块
在Cisco Catalyst 6500机箱中占一个插槽
宽度 14.4in.(35.6cm)
高度 1.2in.(3.0cm)
深度 16in.(40.6cm)
电源要求
要求 通信介质模块
输出功率 252W
直流输入电压 32V
直流输入电流 6A
环境规格
要求 通信介质模块
工作温度 0到40℃(32到104°F)
非工作温度 -40到75℃(-40到167°F)
相对湿度 10到90%,非冷凝
6端口T1端口适配器
WS-SVC-CMM-6T1 6端口,144通道T1语音端口适配器
接口类型 通道化T1
语音端口 G.711和G.729编译码器的144个通道
思科产品编号 WS-SVC-CMM-6T1
备件 WS-SVC-CMM-6T1=
FCC规格 TIA/EIA-IS-968, FCC Part 68, CS-03
安全符合性 AS/NZS 3260
线路位速率 T1, 1.544 Mbps
线代码 AMI, B8ZS(T1)
帧格式 D4 (SF)和ESF
LED指示灯 链路状态
物理接口标准 T1 ANSI, ATT T1.1, ANSI T1.403
物理连接器 RJ-48
连接器/端口的数目 6
6端口E1端口适配器
WS-SVC-CMM-6E1 6端口,180通道E1语音端口适配器
接口类型 通道化E1
语音端口 G.711和G.729编译码器的180个通道
思科产品编号 WS-SVC-CMM-6E1
备件 WS-SVC-CMM-6E1=
FCC规格 TIA/EIA-IS-968, FCC Part 68, CS-03
安全符合性 AS/NZS 3260
EMC EN50082-1, EN 399 386, EN55022, EN55024, EN61000, EN60950, CISPR22
线路位速率 E1, 2048Mbps
线代码 HDB3
帧格式 D4(SF)和ESF
LED指示灯 链路状态
物理连接器 RJ-48
连接器/端口的数目 6
