配备万兆以太网上行链路的Cisco Catalyst 6500系列Virtual Switching Supervisor Engine 720

产品概述

在硬件中采用了万兆以太网上行链路和IPv6的Cisco® Catalyst® 6500系列Virtual Switching Supervisor Engine 720 在业界首开了先河。这款全新的管理引擎结合了高密度上行链路、系统虚拟化、更高吞吐率和可扩展性能及丰富的IP特性集。它是Cisco VSS 1440虚拟交换系统的一个关键组件,能够提供高可用性、出色运营效率和更高带宽,且部署十分简便。

配备万兆以太网上行链路的Cisco Virtual Switching Supervisor Engine 720具有一个新转发引擎,将其上一代产品,即Cisco Catalyst 6500系列Supervisor Engine 720的所有功能,与系统虚拟化和更高吞吐率集成在一起。在提供新特性的同时,配备万兆以太网上行链路的Cisco Virtual Switching Supervisor Engine 720还支持全部三代的Cisco Catalyst 6500系列接口和服务模块,继续为思科客户提供了投资保护。

Cisco Virtual Switching Supervisor Engine 720包括:

  • 2个基于X2的万兆以太网端口,适用于高密度接入层和汇聚区域,如数据中心、局域网园区和骨干区域等。
  • 2个千兆以太网小型可插拔(SFP)端口和1个10/100/1000千兆以太网端口,提供更高灵活性。即使是在冗余配置中,Cisco Virtual Switching Supervisor Engine 720中的所有链路也能同时激活,从而将管理引擎的吞吐率从48Mpps提高到82Mpps。因此,IPv4流量的总系统吞吐率能增至450Mpps,IPv6流量的总系统吞吐率能增至225Mpps。
  • 凭借增强的阵列功能,能在一秒内完成故障切换,从而快速切换到备用管理引擎。配备万兆以太网上行链路的Cisco Virtual Switching Supervisor Engine 720需要Cisco IOS® 软件的支持。

此外,配备万兆以太网上行链路的Cisco Virtual Switching Supervisor Engine 720继续提供基于硬件的特性集,支持传统IP转发、L2和L3 MPLS VPN和MPLS以太网(EoMPLS)以及服务质量(QoS)和安全特性。


图1 Cisco Virtual Switching Supervisor Engine 720的特性

Cisco Virtual Switching Supervisor Engine 720的特性

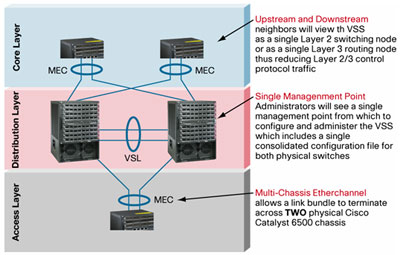

图2 使用Cisco VSS 1440实现系统虚拟化

使用Cisco VSS 1440实现系统虚拟化


使用Cisco VSS 1440实现系统虚拟化
核心层 上游和下游邻居将把VSS看作单一L2交换节点或单一L3路由节点,从而减少L2/L3控制协议流量
分布层 单管理点
管理员将使用单管理点配置和管理VSS,这其中包括用于两台物理交换机的单一整合配置文件
接入层 多机箱EtherChannel提供链路捆绑,来端接这两台物理Cisco Catalyst 6500机箱
在其中一台交换机发生问题时,即使链路捆绑实际上是在两台机箱上终接的,也能看作仅在另一台交换机上终接。

VSS 1440的系统虚拟化技术将多个Cisco Catalyst 6500系列交换机整合为单一虚拟交换机,将系统带宽容量扩展到1.4 Tbps。该创新有助于弥补IT资源分配缺口和应用集成缺口,改进思科服务导向网络架构(SONA)和思科园区通信网络(CCF)框架。Cisco VSS 1440,与作为关键实施组件的720-10G-VSS一起,为客户网络提供了以下优势:

  • 提高运营效率:Cisco VSS 1440使用多机箱EtherChannel,无需再进行HSRP/VRRP/GLBP配置,允许客户使用基于标准的汇聚机制,在冗余交换机上组合服务器网络接口卡(NIC)。因为多个Cisco Catalyst 6500系列交换机被看作一个虚拟交换机,管理开销至少降低了50%。使用Cisco VSS 1440后,每个VLAN只需一个网关IP地址,而现在每VLAN则需要三个IP地址。
    Cisco VSS 1440非常灵活,能部署在多个不同的地理位置。CiscoWorks将两个Cisco Catalyst交换机作为单一虚拟交换机,进一步简化了Cisco VSS 1440的管理。
  • 优化不间断通信:Cisco VSS 1440使用多机箱EtherChannel进行链路故障切换,无需进行L2和L3协议收敛。藉此,能在一秒内实现确性虚拟交换机恢复,避免对依靠网络状态信息(如转发表信息、NetFlow、NAT、身份验证或授权)运行的应用造成干扰。
  • 将系统带宽容量扩展到1.4 Tbps:通过使用冗余Cisco Catalyst 650系列交换机上所有可用的L2带宽,提供自动、精确的负载均衡。Cisco VSS 1440消除了因园区中不对称路由造成的单播洪泛现象,并能最大限度地发挥虚拟交换机中的所有万兆以太网端口的作用。
  • 使用现有多层交换架构:与许多新技术不同,Cisco VSS 1440使用客户现有的Cisco Catalyst 6500系列投资,支持基于标准的万兆以太网连接,从而简化了部署。Cisco Catalyst 6500系列交换机间基于标准的万兆以太网连接支持灵活的连接距离。此外,CiscoWorks 局域网管理解决方案(LMS)管理工具将当前的交换机配置转变为更为简单的VSS 1440配置,也使部署更为简便。
  • 提供高插槽效率:利用管理引擎中内置的两个基于X2的万兆以太网上行链路,该系统节约了插槽,能支持更多集成服务或高密度机箱。
  • 提高吞吐率:配备万兆以太网上行链路的Cisco Virtual Switching Supervisor Engine 720能同时激活所有千兆以太网和万兆以太网链路。对于冗余系统(机箱中采用双管理引擎的系统)也是如此,因此将管理引擎的吞吐率提高到了82 Mpps。藉此,IPv4流量的系统吞吐率能增至450 Mpps,IPv6流量的系统吞吐率能增至225 Mpps。
  • 增强永续性:配备万兆以太网上行链路的Cisco Virtual Switching Supervisor Engine 720 包括交换矩阵功能,能在一秒内实现故障切换,从而更快速地切换到备用管理引擎。

表1 配备万兆以太网上行链路的Cisco Virtual Switching Supervisor Engine 720的特性
特性 配备万兆以太网上行链路的Cisco Virtual Switching Supervisor Engine 720 (PFC 3C) 配备万兆以太网上行链路的Cisco Virtual Switching Supervisor Engine 720 (PFC 3CXL)
支持 Cisco VSS 1440 支持 支持
MAC 项 96,000 96,000
IP 路由 256,000 (IPv4); 128,000 (IPv6) 1,000,000 (IPv4); 500,000 (IPv6)
IPv4 路由
  • 硬件中
  • 高达450 Mpps
  • 硬件中
  • 高达450 Mpps
IPv6路由
  • 硬件中
  • 高达225 Mpps
  • 硬件中
  • 高达225 Mpps
L2桥接
  • 硬件中
  • 高达450 Mpps
  • 硬件中
  • 高达450 Mpps
NetFlow项 128,000 256,000
MPLS
  • 硬件中的MPLS支持L3 VPN和EoMPLS隧道的使用
  • 多达1024个虚拟路由和转发实例(VRF),每系统共256,000 条路由
  • 硬件中的MPLS支持L3 VPN和EoMPLS隧道的使用
  • 多达1024个VRF,每系统共1,000,000条路由
GRE 硬件中 硬件中
NAT 硬件辅助 硬件辅助


应用领域

配备万兆以太网上行链路的Cisco Virtual Switching Supervisor Engine 720 凭借其硬件功能和支持,以及对千兆以太网和万兆以太网上行链路的混用,体现了出色灵活性,能满足网络各部分的要求。该管理引擎能用于多种应用,包括:

企业骨干(核心层/分布层)和数据中心:配备万兆以太网上行链路的Cisco Virtual Switching Supervisor Engine 720提供了高密度上行链路、系统虚拟化、增强安全性、丰富的QoS,以及可扩展的千兆以太网和万兆以太网性能,适用于企业核心层/分布层应用和数据中心。

园区网接入、以太网广域网和城域以太网:配备万兆以太网上行链路的Cisco Virtual Switching Supervisor Engine 720提供了强大的安全特性集。通过支持单键式AutoSecure、CPU限速、多路径uRPF 和多种802.1x扩展等特性,强化了系统安全性。对于基于硬件的QoS机制、基于硬件的GRE隧道和访问控制列表 (ACL)的广泛特性支持,能帮助客户构建高性能、特性丰富的园区网络、城域汇聚网络和各种广域网边缘网络。

总结

配备万兆以太网以太网上行链路的Cisco Virtual Switching Supervisor Engine 720简化了万兆以太网移植,通过支持Cisco VSS 1440和将系统带宽扩展到1.4 Tbps,提供了系统虚拟化优势。Cisco Virtual Switching Supervisor Engine 720支持所有Cisco Catalyst 6500系列接口模块类型(典型、CEF256、dCEF256和CEF720),且提供对于MPLS和IPv6的硬件支持,使其成为所有网络地点的出色选择。配备万兆以太网上行链路的Cisco Virtual Switching Supervisor Engine 720能同时激活所有链路(包括冗余管理引擎链路),这在业界尚属首例,提供了更高转发性能(82 Mpps)和系统吞吐率,并经由VSS 1440实现了系统虚拟化。


表2配备万兆以太网上行链路的Cisco Virtual Switching Supervisor Engine 720的产品规格。
产品 规格
机箱兼容性
  • Cisco Catalyst 6503-E, 6504-E, 6506, 6506-E, 6509, 6509-E, 6509-NEB-A, 6513
  • Cisco 7604, 7609, 7613
所需配备的风扇架和最低电源
  • E机箱支持 Cisco Virtual Switching Supervisor Engine 720
    • 2500W AC 或 DC 电源
  • 非E机箱需配备:
    • 高速风扇
    • 2500W AC或 DC电源
插槽要求 在机箱中占用以下插槽:
  • 3插槽机箱:插槽1和2
  • 4插槽机箱:插槽1和2
  • 6插槽机箱:插槽5和6
  • 9插槽机箱:插槽5和6
  • 13插槽机箱:插槽7和8
软件兼容性
  • Cisco Catalyst 6500系列
    • Cisco IOS 12.2(33)SXH 和更高版本
  • Cisco 7600系列
    • Cisco IOS 12.2(33)SXH和更高版本
协议
  • L3路由协议,BGPv4,OSPF,IS-IS,RIP,分布式FIB交换,思科发现协议,ICMP
  • 组播转发,PIM(稀疏和密集模式), (S,G), (*,G), 在硬件中支持双向PIM
  • 全面的MPLS支持
  • 思科群组管理协议和互联网群组管理协议(IGMP)侦听
内存
  • Cisco Virtual Switching Supervisor Engine 720 3C分别为路由处理器和交换处理器提供1 GB DRAM
  • Cisco Virtual Switching Supervisor Engine 720 3CXL分别为路由处理器和交换处理器提供1 GB DRAM
  • 为交换处理器提供1 GB紧凑型闪存,为路由处理器提供64 MB引导闪存
存储选项 可擦除存储:256 MB, 512 MB, 1 GB (紧凑型闪存)
上行链路端口 2个万兆光(X2)端口,2个千兆以太网SFP端口,1个可选10/100/100 RJ-45端口
控制台端口 1个 (RS-232)
USB端口 1个主机和1个设备端口
可靠性和可用性
  • 虚拟交换系统(VSS)
  • 快速软件升级
  • RPR+
  • 状态切换 + 不间断转发(SSO + NSF)
  • 在线增删(OIR)热插拔
  • 快速阵列切换
MIB
网络管理 CiscoWorks
物理规格
  • (H x W x D): 1.6 x 15.3 x 16.3 in. (4.0 x 37.9 x 40.3 cm)
  • 重量:11.5 lb; 12.5lb(带光端口和SFP端口)
功耗
  • Cisco Virtual Switching Supervisor Engine 720 3C (包括PFC3C): 338W
  • Cisco Virtual Switching Supervisor Engine 720 3CXL (包括PFC3CXL): 363W
环境参数
  • 工作温度: 32到104°F (0到40°C)
  • 存储温度: –40到158°F (–40到70°C)
  • 工作相对湿度,非冷凝:10到90%
  • 非工作相对湿度,非冷凝:10到95%
  • MTBF: 85,000小时(已证实)
符合的EMI和EMC 法规
  • FCC Part 15 (CFR 47) Class A
  • ICES-003 Class A
  • EN 55022 Class A
  • CISPR 22 Class A
  • AS/NZS 3548 Class A
  • VCCI Class A
  • EN 55024
  • EN300 386
  • EN 50082-1
  • EN 61000-3-2
  • EN 61000-3-3
  • EN 61000-6-1
  • CISPR24
符合的安全法规
  • UL 60950
  • CAN/CSA-C22.2 NO. 60950
  • EN 60950
  • IEC 60950


订购信息

表3列出了Cisco Virtual Switching Supervisor Engine 720的订购信息。如需订购,请访问思科订购主页

表3 订购信息
产品编号 产品说明
VS-S720-10G-3C(=) 配备2个万兆以太网端口和MSFC3 PFC3C的Cisco Catalyst 6500系列 Virtual Switching Supervisor Engine 720
VS-S720-10G-3CXL(=) 配备2个万兆以太网端口和MSFC3 PFC3C XL 的Cisco Catalyst 6500系列Virtual Switching Supervisor Engine 720
WS-F6K-PFC3CXL= Cisco Catalyst 6500 系列 Supervisor Engine 720 PFC-3CXL
X2-10GB-LR 10GBASE-LR X2模块
X2-10GB-SR 10GBASE-SR X2模块
X2-10GB-ER 10GBASE-ER X2模块
X2-10GB-LX4 10GBASE-LX4 X2模块
X2-10GB-CX4 10GBASE-CX4 X2模块
GLC-T 1000BASE-T SFP
GLC-BX-D 1000BASE-BX SFP 1490NM
GLC-BX-U 1000BASE-BX SFP 1310NM
GLC-LH-SM 千兆以太网SFP, LC连接器, LX/LH收发器
GLC-SX-MM 千兆以太网SFP, LC连接器, SX收发器
GLC-ZX-SM 1000BASE-ZX SFP
MEM-C6K-CPTFL1G Cisco Catalyst 6500系列Supervisor Engine 720/Supervisor Engine 32 1GB紧凑型闪存
MEM-C6K-CPTFL512M Cisco Catalyst 6500系列Supervisor Engine 720/Supervisor Engine 32 512 MB紧凑型闪存
MEM-C6K-CPTFL256M Cisco Catalyst 6500 系列Supervisor Engine 720/Supervisor Engine 32 256 MB紧凑型闪存
