思科服务就绪引擎


轻巧、功能全面、高性能的路由器刀片式模块

思科®服务就绪引擎 (SRE) 模块是用于思科第二代集成多业务路由器的刀片式模块,用于托管思科、第三方及自定义应用。该模块拥有自己的处理器、存储、网络接口和内存,可脱离主机路由器资源独立运行,因此可以确保最大限度地提高并发路由和应用性能,同时降低物理空间占用和能耗,并简化分支办公室的 IT 管理。您可以随时随地在远程配置模块上的应用。此解决方案可以帮助您的组织迅速、随需应变地部署新分支机构应用,降低运营分支机构基础设施的成本,并保护您在分支机构中的投资。

思科 SRE 提供了下一代分支机构托管的基础设施,将网络、协作、计算、存储服务和集中管理结合到一个紧凑的系统中,以便于帮助分支机构降低成本、改善运营效率。它集成了优化分支机构 IT 基础设施所需的所有元素,以便于通过数据中心交付应用以及随需应变地部署分支机构应用,而这些元素全部位于相同的机架之下——即思科第二代集成多业务路由器。

图 1 显示了思科 SRE 内部服务模块 (ISM) 和思科 SRE 服务模块 (SM)。表 1 归纳了这些模块的特性和益处。

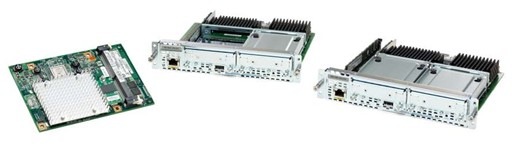

图 1.             思科 SRE 内部服务模块和思科 SRE 服务模块

思科 SRE 内部服务模块和思科 SRE 服务模块

表 1. 思科服务就绪引擎的特性和益处汇总

主要特性 主要益处
  • 托管思科、第三方及自定义应用
  • 低物理空间占用、低能耗和低碳排放量
  • 高性能、高负荷硬件
  • 随需应变、远程应用配置
  • 集中管理和故障排除
  • 优化和整合分支基础设施
  • 降低能耗和保护环境
  • 部署对性能要求苛刻的应用
  • 完善和丰富分支机构基础设施的功能
  • 简化管理并降低成本

分支机构整合


如今,用户正开始转向服务器集中化和分支机构基础设施的整合,以便降低成本和 IT 系统的复杂度。这些举措虽然可以实现诱人的收益,但经常也会带来一些挑战:

  • 应用性能:业务关键的应用的集中托管和本地托管,必须拥有相似的性能和用户体验。
  • 应用存续性:遇到 WAN 故障时,对于分支机构网络事务至关重要的应用和网络服务必须能够正常运作
  • 基础设施灵活性:整合的分支机构基础设施必须提供足够丰富的功能和资源,以便能够随需应变地部署新应用。
  • 集中管理:管理系统必须囊括所有基础设施组件,提供分支机构自动化功能,并且透明地运行于 WAN 之上。

思科 SRE 旨在帮助您的单位解决这些挑战。它提供了专为分支机构应用的部署和交付而设计的硬件、基础设施和管理组件。通过优化 WAN 访问并提供通信存续性,思科 SRE 提供的网络和协作服务支持将应用集中化到数据中心中。思科 SRE 提供的计算和存储服务支持托管和随需应变地部署,必须位于分支机构内部的业务关键型应用。整个系统通过第三方服务器管理系统和 思科工作组局域网管理系统(CiscoWorks LMS)实现了集中管理。

思科 SRE 模块和软件基础设施支持远程部署和随需应变地托管思科、第三方和自定义应用。服务就绪部署模型实现了思科 SRE 硬件与应用软件的分离,用户随时随地都可远程配置模块上的应用。这些功能,思科 IOS® 软件提供的丰富的分支机构服务服务,以及广泛的网络连接接口和模块都集成在一个框架中,将思科第二代集成多业务路由器打造成了一个专用于优化分支机构 IT 基础设施的功能全面的理想平台。

附带思科 SRE 模块的思科第二代集成多业务路由器是如今市面上唯一可以将整个分支机构的功能整合到一个集中位置的设备,完全免除了为分支机构配备服务器和各种设备的需要。

思科 SRE 优势

思科 SRE 可满足各种规模组织的需求,它在以下五个主要领域中的表现首屈一指。

托管思科、第三方和自定义应用

思科 SRE 应用托管功能可以将分支机构 IT 基础设施整合到一处。表 2 列出了思科 SRE 模块所支持的分支机构应用。表 2 所列的第三方应用托管在思科 AXP 上。有关具体发布日期,请参见“思科 SRE 产品公告”。随着越来越多的供应商加入思科 AXP 应用的行列,思科 SRE 模块会自动为它们的产品提供支持。

表 2. 思科 SRE 模块所支持的应用(参见“思科 SRE 产品发布日期公告”)

类别 应用 获益
网络服务
  • 思科无线局域网控制器 (WLC)
  • Infoblox 核心网络服务
  • 思科网络分析模块 (NAM)
通过可见性和管理改善分支机构应用的效率
应用服务
  • 思科广域应用服务 (WAAS)
  • 思科应用扩展平台 (AXP)
  • 集成存储系统 (ISS)
改善分支机构解决方案的总体性能和可靠性并支持服务器集中化
统一通信
  • Cisco Unity Express 模块(话音邮件和交互
    式话音应答 [IVR])
  • Nice Voice Recording
  • Sagem Interstar Fax over IP
  • Singlewire Paging over IP
通过应用和基础设施集成提高通信和协作的效率
物理安全性
  • Cisco Video Surveillance
改善物理安全性、保护资产并满足法规需求
行业应用
  • Tiani Medical Data Exchange Solution
  • Orion Rhapsody
  • Global Protocols Skipware
利用应用所提供的各种可解决不同业务需求的解决方案

低物理空间占用和低碳排放量

思科 SRE 提供了两种可用的规格(表 3):低碳排放量思科 SRE 内部服务模块(需安装在路由器内部)和高性能思科 SRE 服务模块(需安装在路由器的某外部插槽中)。这两种规格的差异在于各种路由器型号对它们的支持方式不同,如表 4 所示。这些功能将安装在思科第二代集成多业务路由器的机架中,从而为各种分支机构应用提供了一个强大的单盒(single-box)设备。此解决方案具备以下特性:

  • 与分支机构的服务器和设备不同,思科 SRE 模块不会占用额外的物理空间。
  • 集成在思科第二代集成多业务路由器中,从而免除了对电缆、交换机端口、电源线和网卡 (NIC) 的需求。
  • 思科 SRE 模块具备高能效的特点,仅占用分支机构服务器和设备所需电能的一小部分。
  • 未为任何应用配置模块时,远程开机/关机功能可以降低能耗。或者,可以在空闲时间调度开关机时间。

思科第二代集成多业务路由器和思科 SRE 解决方案的紧密结合最终可转化为电能、制冷、电缆和机架空间(rack space)方面的成本节省,从而减少碳排放量和天然资源浪费。

表 3. 思科 SRE 模块类型

模块 规格
思科 SRE 服务模块 (SM)
思科 SRE 内部服务模块
  • 支持思科 SRE 服务模块的路由器包括思科 2911、2921、2951、3925 和 3945 系列第二代集成多
    业务路由器。
  • 根据所使用的思科第二代集成多业务路由器,可以在每个机架中部署 1 到 4 个 SM。
  • 思科 SRE SM 将取代上一代网络模块 (NM) 和增强网络模块 (NME);但是,借助新 SM 插槽中的扩
    展卡(carrier card),思科第二代集成多业务路由器能继续支持现有 NM 和 NME 模块。
思科 SRE 内部服务模块 (ISM)
思科 SRE 内部服务模块
  • 支持思科 ISM 的路由器包括思科 1941、2901、2911、2921、2951、3925 和 3945 系列第二代集
    成多业务路由器。
  • 可以在每个机架中部署 1 个 ISM。
  • 思科 SRE ISM 将取代上一代高级集成模块 (AIM);新 ISM 插槽不支持现有 AIM 模块。

表 4. 思科集成多业务路由器对思科 SRE 模块的支持

型号 思科 SRE 模块最大数量 思科 SRE 300 ISM 思科 SRE 700/900 SM
思科 1941 1 1
思科 2901 1 1
思科 2911 2 1 1
思科 2921 2 1 1
思科 2951 3 1 2
思科 3925 3 1 2
思科 3945 5 1 4

高性能、高负荷硬件


思科 SRE 模块拥有与典型分支机构服务器或设备相当的计算性能和存储容量。各种思科 SRE 模块为不同性能需求的应用提供了不同的处理器、存储和内存选择。硬件规格如本文稍后部分的表 6 所示。下面列出了其主要特性:

  • x86 64 位单核或多核处理器选择
  • 最大 1 TB 硬盘存储容量
  • 思科 SRE 900 SM 支持 RAID 0、RAID 1 和热插拔磁盘
  • 思科 SRE 700 SM 和思科 SRE 900 SM 上的磁盘支持现场更换
  • 硬件支持的虚拟化和嵌入式加密芯片

所有思科 SRE 硬件都独立于主机路由器资源,从而能确保最大限度地提高并发路由和应用性能。该模块通过内部千兆以太网链路连接到路由器。高性能硬件为思科 SRE 模块托管 CPU 和磁盘占用大的应用提供了保障。嵌入式加密芯片支持公共标准加密算法,并为安全应用提供了额外的加速。

随需应变的应用配置


您可以方便地使用熟悉的思科设备和网络管理工具在思科 SRE 托管基础设施中安装、替换或卸载应用。借助该管理工具,您还可以在一个或多个思科 SRE 中替换不同类型甚至毫不相关的应用。此外,您还可以在安装网络的过程中将思科 SRE 部署到没有应用的分支机构中,并在稍后快速为它配置受支持的应用。最后,无需任何扩展,原有硬件配置便可托管不同分支机构中的各种应用:

  • 在部署网络的过程中将分支机构应用安装到思科 SRE 模块。
  • 稍后再将分支机构应用安装到思科 SRE 模块。
  • 替换分支机构应用,无需任何硬件变更。
  • 使用相同基础设施运行不同分支机构中的各种应用。

思科 SRE 模块的随需应变功能提供了以下业务收益:

  • 降低总体拥有成本 (TCO):思科 SRE 模块将免除未来现场部署的成本。
  • 可以通过 CiscoWorks 局域网管理系统 (LMS) 或 Cisco Configuration Professional 工具远程配置新应用,而无需对分支机构中的硬件或线路做任何更改。
  • 改善运营效率:思科 SRE 模块将缩短部署新应用的市场投放时间。使用思科 SRE 模块预先配置分支机构之后,通过为它配置应用,您可以迅速抓住新的业务机遇。
  • 基础设施的未来存续性:思科 SRE 模块的灵活性可保证它能满足不断变化的业务需求。思科SRE 模块可以将已有应用替换为更加合适的应用。

图 2. 使用同一思科 SRE 基础设施处理不同应用

使用同一思科 SRE 基础设施处理不同应用


集中管理和故障排除


可以使用 Cisco Configuration Professional、命令行界面 (CLI) 和 CiscoWorks LMS 配置和管理托管在思科 SRE 上的应用。这些熟悉的网络管理(表 5)提供了单设备和多设备管理选项。此外,思科 SRE 模块内置了一款硬件诊断工具,可用于监控硬件的健康状况和诊断问题。思科 SRE 模块的集中管理提供了以下特性:

  • 自动发现将报告已部署模块和应用的类型、负荷量和属性
  • 集中监控将报告已部署模块的健康状况和状态
  • 集中配置支持远程安装、升级和卸载应用

通过简化和自动化分支机构网络管理中的各种日常任务,网络管理应用有助于降低运营成本 (OpEx),同时改善网络可用性。

表 5. 思科 SRE 支持的网络管理应用

应用 描述 版本
CiscoWorks LMS CiscoWorks LMS 是一个集成应用套件,用于简化思科端到端网络的日常管理、降低运营成
本, 同时提高网络可用性。CiscoWorks LMS 为网络管理员提供了一个易用使用的 Web
界面,可帮助他们配置、管理、监控和诊断网络,从而更加迅速地配置新服务以及隔离和修复
网络问题。
3.2
Cisco Configuration
Professional
这款用于思科接入路由器的基于 GUI 的设备管理工具通过易于使用的向导简化了对路
由、防火墙、入侵防御系统(IPS)、VPN、统一通信以及 WAN 和 LAN 的配置工作。
Cisco Configuration Professional 是面向网络管理员和渠道合作伙伴的一款实用的生产力增强工
具,可帮助他们更加轻松、自信地部署路由器。它提供了“一键单击式”路由器功能、锁定
(lockdown)功能和创新的话音及安全审查功能,可以为路由器配置提供建议修改。此应用还可
以监控路由器状态并诊断 WAN 和 VPN 连接问题。
Cisco Configuration Professional 是一款免费软件;可以从以下地址下载它:
http://www.cisco.com/go/ciscocp.
2.0

产品规格


表 6 提供了思科 SRE 模块所有型号的详细规格。

表 6. 思科 SRE 模块产品规格

特性 思科 SRE 300 ISM 思科 SRE 700 SM 思科 SRE 900 SM
产品名称 ISM-SRE-300-K9 SM-SRE-700-K9 SM-SRE-900-K9
规格 ISM SM SM
CPU Genuine Intel® Processor 1.06
GHz
Intel® CoreTM 2 1.86 GHz Intel® CoreTM 2 Duo 1.86 GHz
DRAM 512 MB 2 GB 4 GB
Compact Flash 存储器 4 GB 内部 USB 闪存模块 2 GB 内部 USB 闪存模块 2 GB 内部 USB 闪存模块
硬盘 1 x 500 GB 2 x 500 GB
(非 RAID 模式下为 1 TB)
热拔插 HDD
独立磁盘冗余阵列 (RAID) 支持 RAID 0,1
内部网络接口 通过千兆以太网连接到路由器
底板
通过千兆以太网连接到路由器底板 通过千兆以太网连接到路由器
底板
外部网络接口 1 USB 连接器
1 RJ-45 千兆以太网连接器
1 USB 连接器
1 RJ-45 千兆以太网连接器
路由器平台 1941、 2901、 2911、 2921、
2951、3925、 3945
2911、2921、2951、 3925、3945 2911、 2921、 2951、 3925、 3945
思科 IOS® 软件(位于路由器上) IOS 发行版 15.0(1)M IOS 发行版 15.0(1)M IOS 发行版 15.0(1)M
基于嵌入式硬件的加密加速
支持的应用
应用
  • Cisco Unity Express
    (CUE)
  • 思科应用扩展平台 (AXP)
  • 思科无线局域网控
    制器 (WLC)
  • Infoblox 核心网络服务
  • 思科网络分析模块 (NAM)
  • Global Protocols Skipware
  • Nice Voice Recording
  • Sagem Interstar Fax over
    IP
  • Cisco Unity Express (CUE)
  • 思科应用扩展平台 (AXP)
  • 思科无线局域网控制器 (WLC)
  • 思科广域应用服务 (WAAS)
  • Cisco Video Surveillance
  • Infoblox 核心网络服务
  • 思科网络分析模块 (NAM)
  • Global Protocols Skipware
  • Nice Voice Recording
  • Sagem Interstar Fax over IP
  • Tiani Medical Data Exchange
    Solution
  • Orion Rhapsody Connect
  • 思科应用扩展平台 (AXP)
  • 思科广域应用服务 (WAAS)
  • Cisco Video Surveillance
  • 集成存储系统 (ISS)
  • Infoblox 核心网络服务
  • 思科网络分析模块 (NAM)
  • Global Protocols Skipware
  • Nice Voice Recording
  • Sagem Interstar Fax over IP
  • Tiani Medical Data Exchange
    Solution
  • Orion Rhapsody Connect
电源规格
耗电(电大值) 20W 50W 50W
物理规格
尺寸(高 x 宽 x 深) 0.85 x 4 x 6.1 英寸(2.2 x 10.2 x
15.5 厘米)
1.58 x 7.44 x 7.5 英寸(4 x 18.9 x 19.1
厘米)
1.58 x 7.44 x 7.5 英寸(4 x 18.9
x 19.1厘米)
装运尺寸(带包装的高 x 宽 x 深) 9.45 x 7.18 x 2.38 英寸(24
x 18.4 x 6.05厘米)
9.5 x 7.5 x 2.5 英寸(24.1 x 19.1 x 6.4厘
米)
9.5 x 7.5 x 2.5 英寸(24.1 x 19.1 x
6.4 厘米)
最大重量 0.5 磅(0.206 公斤) 2.5 磅(1.1 公斤) 2.5 磅(11 公斤)
环境规格
工作条件
工作温度 设备运行中对部署平台的需求 32 - 104°F (0 to 40°C) 正常情况
23 - 131°F (–5 to +55°C) 短期
32 - 104°F (0 - 40°C ) 正常情况
23 - 131°F (–5 - +55°C) 短期
湿度 设备运行中对部署平台的需求 工作湿度 10 - 85% 工作湿度 10 - 85%
海拔(工作中) 设备运行中对部署平台的需求 海平面:104°F (40°C)
6,000 ft (1,800m):104°F (40°C)
13,000 ft (4,000m):86°F (30°C)
15,000 ft (4,600m):27.2°C (81°F)
注:海拔 6,000 ft (2,600 m)以上每增加 1,000 ft (300 m) 温度降低34.5°F (1.4°C)
运输/储存条件
温度 -13 - 158°F (–25 - +70°C) -4 to 149° F (–20 - +65°C) -4 to 149°F (–20 - +65°C)
相对湿度 5 - 95% 5 - 95% 5 - 95%
海拔 15,000 ft (4,600 m) 15,000 ft (4,600 m) 15,000 ft (4,600 m)
政策法规
安全性 部署平台的安全需求
  • UL 60950-1,信息技术设备安全标准,第 1 版(美国)
  • CAN/CSA-C22.2 No. 60950-1-03,信息技术设备(含电子商业设
    备)的安全性(加拿大)
  • IEC 60950-1:2001,信息技术设备的安全性 / 第 2 版 -2005(全球)- 第2
    版 2005 (可选,将于 2010 年 12 月 1 日之前发布)
  • EN 60950 -1:2001,信息技术设备的安全性(欧洲电工标准化委员会,包
    括欧盟和欧洲自由贸易联盟)
  • GB4943-2001,信息技术设备的安全性(中国)
  • AS/NZS 60950-1,信息技术设备(含电子商业设备)的安全性(澳大利
    亚)
  • NOM-019,数据处理设备的安全性(墨西哥)
电磁兼容(EMC)

AS/NZS 3548 : 1995
incorporating Amendments 1
and 2; Class A(澳大利亚)
CISPR 22 : 1997; Class A
(国际)

Code of Federal Regulations,
Title 47, Part 15, Sub-part B:
2000; Class A(联合国 –
FCC)

CNS-13438(台湾)

EN55022: 1998, EN61000-3-2:
1995, EN61000-3-3: 1995,
EN55024: 1998, EN50082-1:
1997 (European Union &
Eastern Block)

EN300386: 2000; Class A
(欧盟 – 电信网络设备运营商)

ICES-003 Issue 3, 1998
(加拿大)

VCCI V-3/ 00.04(日本)

电磁辐射:
  • 47 CFR Part 15 Class A
  • CISPR22 Class A
  • EN300386 Class A
  • EN55022 Class A
  • EN61000-3-2
  • EN61000-3-3
  • SD/EMI(印度)
  • KN22(韩国)
  • VCCI Class I
  • AS/NZS CISPR 22 Class A
抗干扰性:
  • CISPR24
  • EN300386
  • EN50082-1
  • EN55024
  • SD/EMI(印度)
  • KN22(韩国)
  • EN61000-6-1

订购信息


有关如何订购思科 SRE 模块的详细信息,请访问  SRE 模块订购指南。要下订单,请访问 思科订购主页,并查阅表 7 和表 8。有关其他产品编号(包括思科 SRE 套装产品)的详细信息,请查阅思科价格表并联系当地思科客户代表。

要下载软件,请访问 思科软件中心。

表7.             思科 SRE 订购信息

产品编号 产品描述
ISM-SRE-300-K9 512MB DRAM、4GB 闪存
SM-SRE-700-K9 2GB DRAM, 512MB 闪存、500GB 硬盘、现场可更换硬盘
  SM-SRE-900-K9

4GB DRAM、2GB 闪存、2 x 500GB 硬盘(1 TB 存储空间)、嵌入式加密芯片、RAID 0/1 支持、热拔插硬盘

SM-DSK-SATA-500GB= 在 SM-SRE-900-K9 基础上增加 500GB 硬盘空间
SM-MEM-DDR2-2GR= 在 SRE 700 SM 基础上升级了 2GB 内存

表 8. 思科 SRE 和思科 ISR G2 套装

套装名称/SKU 描述
C1941-SEC-SRE/K9 思科 1941 SRE 套装、SRE 300、SEC 许可证包
C2901-VSEC-SRE/K9 思科 2901 SRE 套装、SRE 300、PVDM3-16、UC和 SEC 许可证包
C2911-VSEC-SRE/K9 思科 2911 SRE 套装、SRE 300、PVDM3-16、UC和 SEC 许可证包
C2921-VSEC-SRE/K9 思科 2921 SRE 套装、SRE 700、PVDM3-32、UC 和 SEC 许可证包
C2951-VSEC-SRE/K9 思科 2951 SRE 套装、SRE 700、PVDM3-32、UC和 SEC 许可证包
C3925-VSEC-SRE/K9 思科 3925 SRE 套装、SRE 700、PVDM3-64、UC 和 SEC 许可证包
C3945-VSEC-SRE/K9 思科 3945 SRE 套装、 RE 700、PVDM3-64、UC和 SEC 许可证包

保修信息


保修信息请参见 cisco.com 上的 产品保修 页面。

服务和支持信息


思科 SRE 硬件服务和支持条例包含在模块所使用的路由器的 SMARTnet 合同中。思科 SRE 所支持的应用提供了相关的思科软件应用程序支持加升级(SASU)方案,需要用户单独购买;它们未包含在路由器或思科 SRE 模块 Cisco SMARTnet 合同中。
