用于思科 2900 和 3900 系列路由器的思科增强型 EtherSwitch 服务模块 思科®增强型 EtherSwitch®服务模块可以将千兆以太网 (GE) 和快速以太网 (FE) 交换机端口，集成到思科 3900 和 2900 系列集成多业务路由器中，从而帮助您的企业降低总体拥有成本。这种集成使网络管理员能够使用思科管理工具，或用用于局域网和广域网管理的路由器命令 (CLI) 来管理单一设备。这种方式可以降低网络复杂性、降低维护成本、缓解员工培训需求、简化软件资格认证工作、提高可用性，以及为分支机构和总部提供一致的应用体验。 产品概述通过集成行业领先的第二层和第三层交换，获得思科 Catalyst® 3560- E 和 Catalyst 2960 系列交换机的同等特性，思科增强型 EtherSwitch 服务模块（图 1）可以极大地扩展路由器的功能。全新的思科增强型 EtherSwitch 服务模块率先利用了思科 3900 和 2900 系列集成多业务路由器中的新增功能。此外，这些服务模块还支持思科的行业领先的电能管理计划，即思科 EnergyWise®、思科增强型以太网供电（ePoE）和端口 PoE 电能监控。所有这些使分支机构可通过扩展更加轻松地满足下一代网络需求，同时通过重要计划确保 IT 团队在高能效的网络中工作。思科增强型 EtherSwitch 服务模块不仅执行本地线路速率交换和路由，还能通过第二代集成多业务路由器多千兆矩阵级光纤（Multigigabit Fabric，MGF）分离局域网和广域网资源，从而支持“网络模块到服务模块”的直接通信。 图 1. 思科增强型 EtherSwitch 服务模块
思科增强型 EtherSwitch 服务模块类型思科增强型 EtherSwitch 服务模块提供了两种类型（表 1）：入门级 (ES2) 和高级 (ES3)。 表 1. 入门级和高级思科增强型 EtherSwitch 服务模块

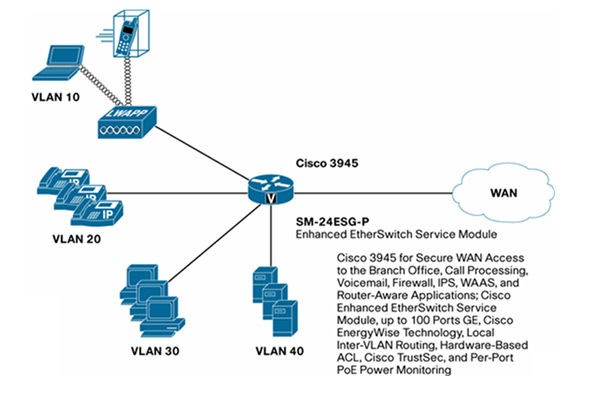

针对数据、话音和视频的安全网络连接插入到思科 2900 或 3900 系列集成多业务路由器中之后，例如（图 2），思科增强型 EtherSwitch 服务模块将提供一个完全集成的安全网络和聚合 IP 通信解决方案。在集成了交换机的统一平台中，您可以将 IP 电话、无线接入点和基于 IP 的视频摄像设备连接到网络，并使用 IEEE 802.3af、思科 ePoE 或 PoE 为它们提供支持。选择与 Cisco 统一通信管理器集成之后，路由器还可以为电话提供呼叫处理功能。当用户尝试通过思科增强型 EtherSwitch 服务模块来访问网络时，该模块可以使用 IEEE 802.1x 和大量思科 802.1x 扩展来验证终端设备的凭证，并将用户添加到合适的 VLAN 或思科 TrustSec 分组中。当最终用户数据离开局域网之后，路由器可以对数据流进行加密，并将它们置于一组 VPN 上，从而为分支机构与中央站点之间的通信提供保护。 高度聚合性简化了网络体系结构，并允许经济高效地为分支机构部署高级服务。此外，由于思科增强型 EtherSwitch 服务模块支持与思科 Catalyst 2960 和 Catalyst 3560-E 交换机相同的特性集合，因此您可以为总部和分支机构提供通用的配置，从而获得一致的网络体验。 图 2. 使用思科 3945 集成多业务路由器的思科 EtherSwitch 服务模块
特性和优势体系结构特性和获益思科增强型 EtherSwitch 服务模块有助于确保实现最大可用性、高性能、易于升级性和扩展性。该模块拥有自己的处理器、交换机引擎和闪存，可独立于主机路由器资源运行，从而有助于确保实现最大的并发交换和路由性能，并提供集成的 PoE、安全性和易于管理性。此外，思科增强型 EtherSwitch 服务模块运行自己的思科 IOS® 软件，无需依赖路由器思科 IOS 软件镜像，因此具备与思科 Catalyst 2960 和 Catalyst 3560-E 系列交换机相同的软件和特性，并能轻松地进行升级。表 2 列出了此体系结构的一些特性和获益。 表 2. 思科增强型 EtherSwitch 服务模块可满足客户需求
思科 EnergyWise 技术思科 EnergyWise 技术一种创新的体系结构，在思科 Catalyst 交换机、思科 2900 和 3900 系列集成多业务路由器以及思科 ES3 增强型 EtherSwitch 服务模块中得到了广泛应用。该技术通过降低整个网络基础设施的功耗，有助于增进企业网络的可持续性。 思科 EnergyWise 技术提供了一种高度智能的基于网络的信息通信方式，用于测量和控制网络设备和各端点之间的功耗。网络将搜索思科 EnergyWise 可管理设备，监控它们的功耗，并根据业务规则采取措施来降低能源。该技术使用一种创新的域名系统来查询和汇总各种设备的信息，比传统的网络管理功能更加简单。该技术的管理接口使各种工具和网络管理应用可以与端点以及相互之间进行通信，从而形成了一种高速互连的网络结构。该管理接口使用标准的简单网络管理协议（Simple Network Management Protocol，SNMP）和安全套接协议层（Secure Sockets Layer，SSL）集成思科和第三方管理系统。 思科 EnergyWise 技术将网络扩展为一个功率控制平台，用于监督、管理和降低所有设备的功耗，从而帮助整个企业优化供电方式并降低能源成本。 高级 PoE 支持虽然以太网供电 (PoE) 已采用了十年之久，但该技术仍然在不断发展，新兴的创新应用对电源的管理需求有增无减。在 EtherSwitch 模块中，思科增强型 EtherSwitch 服务模块率先利用了思科 2900 和 3900 系列路由器的增强电源功能。表 3 提供了关于 PoE 总输出功率的信息。根据思科 2900 和 3900 系列路由器的型号，PoE 输出功率的范围从 200 瓦到 1014 瓦不等。思科增强型 EtherSwitch 服务模块不仅支持 IEEE 802.1af（15.4 瓦），还支持思科 ePoE（20 瓦，仅 ES3）和 PoE。对新旧不同功率水平的支持从侧面反映了思科的一贯承诺：在保护初始投资的同时为未来做准备。其他 PoE 特性还包括：
以太网供电要求使用路由器供电采用 PoE 版本。思科 2900 和 3900 系列路由器支持多种 PoE 供电模式：
表 3. 输出功率
安全的网络由于网络对安全性的需求已经深入到网络结构的方方面面，因此路由器和思科 EtherSwitch 设备在任何网络防护战略中都发挥着至关重要的作用。思科增强型 EtherSwitch 服务模块提供了一组丰富的安全特性，足以为您的安全网络战略提供有力的支持。该模块支持一组全面的连接性和访问控制安全特性，包括 ACL、身份验证、端口级安全性以及支持 802.1x 和扩展的基于身份的网络服务。这一组全面的特性不仅将有助于防止外部攻击，还可以阻止网络中的中间人（man-in-the-middle）攻击，而这正是如今企业环境所面对一个主要问题。表 4 列出了增强型 EtherSwitch 服务模块的局域网安全特性能带来哪些受益。 表 4. 局域网安全特性
易于管理和故障诊断思科 EtherSwitch 服务模块提供了许多易于管理性方面的优势。举例来说，管理员可以通过主机路由器 CLI 来管理服务模块，从而为局域网和广域网提供单点管理功能。由于思科增强型 EtherSwitch 服务模块使用与思科 Catalyst 2960 和 Catalyst 3560-E 系列相同的软件镜像，因此所使用的 CLI 命令也与这些思科 Catalyst 交换机相同。此设置可以极大地简化局域网和广域网管理，从而降低培训成本、降低软件资质成本，并减少出现配置错误的可能性。此外，可以使用思科提供的一款高级 GUI 管理工具来管理思科增强型 EtherSwitch 服务模块。它提供了一个易于使用的基于 Web 的管理界面，用户可以通过标准 Web 浏览器来访问它。表 5 列出了其他的管理和故障诊断特性。 表 5. 管理和故障诊断特性
小结随着各公司开始大力降低运营网络的成本并通过网络应用来提高其最终用户的生产力，更加智能的分支机构解决方案逐渐成为了它们的迫切需求。思科增强型 EtherSwitch 服务模块实现了更高水平的安全性，并提供了高水平的 PoE 供电、增强的 IP 通信特性、易扩展性以及简化的分支机构管理。通过最大限度地提高 OpEx，而未牺牲任何高级交换特性，思科增强型 EtherSwitch 服务模块可以帮助您最大限度地提高网络基础设施的投资回报率，并更快地将生产力增强服务部署到企业分支机构或中小型企业中。 产品规格表 6 提供了思科增强型 EtherSwitch 服务模块的规格。 表 6. 产品规格
表 7 列出了每种平台可以支持的思科增强型 EtherSwitch 服务模块数量。模块间通信的交换工作将由路由器 MGF 交换机来完成。每个模块与 MGF 之间的连接速度达到 1 G bps/s。 您可以混合和配对使用 ES2 和 ES3 模块。下表中的数值并不包括 HWIC 和 EHWIC 模块上可用的板载以太网端口或以太网端口。 表 7. 模块支持
软件支持表 8 详细列出了支持增强型 EtherSwitch 的最低软件需求以及默认的软件许可。所有思科 2900 和 3900 软件镜像都支持增强型 EtherSwitch 服务模块。 表 8. 思科 IOS 软件版本模块支持
物理和环境规格表 9 提供了产品规格。 表 9. 模块规格
政策法规、安全性、EMC、电信和网络认证安装在思科 2900 或 3800 系列路由器中的思科 EtherSwitch 服务模块不会更改路由器本身的标准（政策法规、安全性、EMC、电信或网络认证）。有关这些路由器的更多信息，请访问：
订购信息表 10 提供了关于思科 EtherSwitch 服务模块的订购信息。要下订单，请访问思科订购主页。 表 10. 订购信息
面向分支机构的思科及合作伙伴服务思科及其认证合作伙伴提供的服务可以帮助您的分支机构实现模式上的转型，促进企业无边界网络中的创新和发展。我们具备广泛的专业技术，无论您采用何种技术，都可以为您创建一个明确、优化、可重用的分支机构蓝图。在规划和设计服务时保持技术与业务目标相一致可以提高部署的准确性、速度和效率。技术服务可以帮助改善运营效率、节省资金和降低风险。优化服务旨在持续改善性能并帮助您的团队通过新技术取得成功。 更多信息本文档仅描述关于思科 EtherSwitch 服务模块的信息。有关这些模块的更多信息，请联系当地的思科客户代表。 有关软件特性的更多信息，请访问思科 Catalyst 2960 (ES2) 和 Catalyst 3560- E (ES3) 页面： 有关思科 2900 和 3900 系列集成多业务服务路由器的更多信息，请访问： |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
