Cisco CRS-1 4端口OC-192c/STM-64c POS/DPT接口模块

Carrier Routing System-1 (CRS-1)是业界第一款提供了持续系统运行、无与伦比的服务灵活性和系统寿命的运营商级路由器产品。Cisco CRS-1采用了Cisco IOS XR,这是一个独特的自恢复分布式操作系统,可实现永续运行并能将系统容量扩展到92Tbps。这一创新性的系统架构将思科硅分组处理器、第一个可编程的40Gbps ASIC与Cisco服务分离架构结合在一起,实现了前所未有的服务灵活性和服务上市速度。Cisco CRS-1标志着电信IP通信新时代的来临,它为当今的网络和服务融合奠定了基础,同时又为未来的几十年提供了投资保护。

本文提供了Cisco CRS-1 4端口OC-192c/STM-64c POS/DPT接口模块的详细产品规格。如需进一步了解Cisco CRS-1或Cisco CRS-1可用的其它接口,请访问:www.cisco.com/go/crs

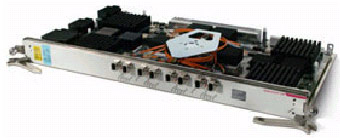

Cisco CRS-1 4端口OC-192c/STM-64c POS/DPT接口模块

产品说明

表1 产品规格
机箱兼容性
  • 与Cisco CRS-1 16插槽线卡机箱兼容
软件兼容性
  • Cisco IOS® XR 软件2.0版
协议
  • 同步光网/同步数字结构(SONET/SDH)分组
  • RFC 1619/2615, SONET/SDH上的点到点协议(PPP)
  • RFC 1662,高级数据链路控制(HDLC)型帧中的PPP
  • RFC 2615,SDNET/SDH上的PPP
  • HDLC
端口密度
  • 每物理层接口模块(PLIM)插槽有4个OC-192/STM-64 POS接口
  • 所有4个端口有相同的光距离(极短距离[VSR],短距离[SR],中距离[IR]或远距离[LR])
第1层/第2层
特性总结
  • 支持高达9188字节的最大传输单元(MTU)
  • 第2层封装:HDLC,PPP;无子接口支持
  • B1、B2、B3错误计数
  • 阈值超过报警(TCA),远端阻塞错误路径(FEBE),用于B1、B2、B3,阈值可设定
  • 信号丢失(LOS),帧丢失(LDF),线路报警指示灯信号(LAIS),路径报警指示灯信号(PAIS),指针丢失(LOP),线路远程故障指示灯(LRDI),路径远程故障指示灯(PRDI),信号故障(SF),信号降级(SD),线路远程错误指示灯(线路FEBE),路径远程错误指示灯(路径FEBE)
  • 性能监控:B1、B2、B3错误计数,TCA,用于B1、B2、B3的FEBE,其阈值可设定
  • 同步
  • 本地(内部)或环路时钟(从网络获得)
  • 在全工作温度范围内实现Stratum 3时钟准确性
  • 指针活动监控
  • 本地(诊断)和线路(网络)回程
  • 负载映射
  • 1+X~43自同步编码器
  • 功率和输入电流监控
可靠性与可用性
  • 在线插拔(OIR) 可在不影响系统流量的情况下实现线卡插拔
网络管理
  • Cisco IOS XR软件命令行界面 (CLI)
  • 简单网络管理协议(SNMP)
  • 可扩展标记语言 (XML) 界面
  • Craft Works界面 (CWI)
  • 元素管理系统(未来提供)
物理规格
  • 在CRS-16-LCC上占用1个PLMM插槽
  • 重量: 8.6lb (3.9kg)
  • 高度: 20.6 in. (52.2 cm)
  • 深度: 1.8in. (4.6cm)
  • 宽度: 1.8 in. (4.49 cm)
电源
  • 150W
环境条件
  • 存储温度: -40°C到70°C (-40°到158°F)
  • 运行温度:
    – 常规: 5°C到 40°C (41°F到104°F)
    – 短期: -5°C到 50°C (23°F 到 122°F) 短期
  • 相对湿度:
    – 常规: 5%到85%
    – 短期: 5%到90%,但是不超过 0.024 kg水/kg干燥空气
    短期指的是连续96个小时以下的一段时间并且一年中总共不超过15天(一年之中最多360个小时,但一年中次数不超过15次)。

许可与符合标准状态

表2 标准符合状态与机构许可
安全标准
  • UL/CSA/IEC/EN 60950-1
  • IEC/EN 60825镭射安全性
  • ACATS001
  • AS/NZS 60950
  • FDA—联邦镭射安全规范
EMI
  • FCC Class A
  • ICES 003 Class A
  • AS/NZS 3548 Class A
  • CISPR 22 (EN55022) Class A
  • VCCI Class A
  • BSMI Class A
  • IEC/EN 61000-3-2: 电源谐波
  • IEC/EN 61000-3-3: 电压浮动
抗扰性
(基本标准)
  • IEC/EN-61000-4-2: 静电放电耐受性 (8kV Contact, 15kV)
  • IEC/EN-61000-4-3: 放射抗扰性 (10V/m)
  • IEC/EN-61000-4-4: 电快速瞬态抗扰性 (2kV Power, 1kV Signal)
  • IEC/EN-61000-4-5: 电涌AC端口(4kV CM, 2kV DM)
  • IEC/EN-61000-4-5: 信号端口(1kV)
  • IEC/EN-61000-4-5: 电涌 DC端口(1kV)
  • IEC/EN-61000-4-6: 传导干扰抗扰性(10Vrms)
  • IEC/EN-61000-4-8: 工频磁场抗扰性 (30A/m)
  • IEC/EN-61000-4-11: 电压DIPS, 短暂中断和电压变化
ETSI 与 EN
  • EN300 386: 电信网络设备 (EMC)
  • EN55022: 信息技术设备 (辐射)
  • EN55024: 信息技术设备(抗扰性)
  • EN50082-1/EN-61000-6-1: 一般抗扰性标准
网络设备
构建系统 (NEBS)
本产品可满足以下要求(在验证过程中):
  • SR-3580: NEBS 标准等级 (3级)
  • GR-1089-CORE: NEBS EMC和安全
  • GR-63-CORE: NEBS物理保护

其他规格

表3 其他规格
极短距离 短距离 长距离 中距离
参数 850nm (VSR-1) 1310nm (SR-1) 1550nm (LR-2) 1550nm (IR-2)
连接器类型 标准 MTP (MPO)
多光纤光连接器
SC SC SC
目标距离 300 m 2 km 80 km 40 km
发送器
输出功率 (最大) -3 dBm -1 dBm 4 dBm 2dBm
输出功率 (最小) -10 dBm -6 dBm 0 dBm -1dBm
消光比 (最小) 6 dB 6 dB 9 dB 8.2 dB
边模压缩 (最小) 30 dB 30 dB
调制类型 直接 直接 外部 外部
接收器
P (RMax) (最低过载) -3 dBm -1 dBm -7 dBm -1 dBm
P (RMin) (最低敏感度) -16 dBm -11 dBm -24 dBm -14 dBm
光链路
光纤类型 62.5 um 多模扁平光纤 G.652 G.652 G.652
最大色散 不可用 6.6 ps/nm 1600 ps/nm 800 ps/nm
衰减范围 3.75 dB/km 0–4 dB 11–22 dB 0–11 dB
最大光路径损耗 1 dB 2 dB 2 dB
符合的标准 OIF-VSR4-01.0 ITU-T G.691 I-64.1;
GR-253 SR-1
ITU G.959.1 PIL1-
2D2
GR-253 IR-2
G.691 S-64.2b
其他
光功率监控 2 dB准确性 2 dB准确性 2 dB准确性
发送和接收方向 发送和接收方向 发送和接收方向
镭射偏流监控 仅限发送方向 仅限发送方向 仅限发送方向
温度监控 仅限发送方向 仅限发送方向 仅限发送方向
