Cisco CRS-1 四端口 10GE 可调 WDMPHY 接口模块

Cisco® CRS-1 运营商级路由系统是第一款提供了持续系统运行、前所未有的服务灵活性和系统寿命的运营商级路由器。Cisco CRS-1采用Cisco IOS® XR软件—独特的、可自愈的分布式操作系统,,能提供永续运行,并支持将系统容量扩展到92 Tbps。此创新系统架构将第一款可编程40-Gbps 应用专用集成电路(ASIC),即思科硅分组处理器,和思科服务分离架构相结合,提供前所未有的服务灵活性和服务提供速度。Cisco CRS-1为当前网络和服务的融合提供了基础,并为未来数十年提供了投资保护,其面世标志着运营商IP通信领域新时代的到来。

本产品简介提供了思科密集波分多路复用(DWDM)IP解决方案的关键组件之一,Cisco CRS-1 四端口 10GE 可调 WDMPHY 接口模块(图1)的具体产品规格。凭借该模块,可无需再在DWDM网络中安装大量昂贵的光收发器设备,从而降低了运营商的运行成本。它基于Cisco CRS-1 八端口 10GE接口模块,可直接连接到任意DWDM网络中。此模块支持G.709通用前向纠错(GFEC)技术,在C频段上完全可调,间隔50-GHz,此外,它还支持路由器到路由器的SONET/SDH式OAMP。如需了解有关Cisco CRS-1或Cisco CRS-1的其他接口的更多信息,请访问:http://www.cisco.com/go/crs

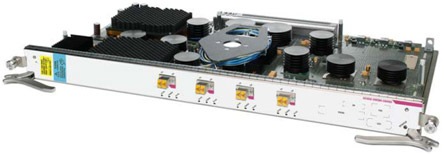

图1. Cisco CRS-1 四端口 10GE 可调 WDMPHY 接口模块

Cisco CRS-1 四端口 10GE 可调 WDMPHY 接口模块

产品规格

表1 提供了Cisco CRS-1 四端口 10GE 可调 WDMPHY 接口模块的产品规格。

表1. 产品规格
特性 说明
机箱兼容性 兼容当前所有的Cisco CRS-1线卡机箱
软件兼容性 Cisco IOS XR软件3.3版本
以太网
  • 封装:ARPA, IEEE 802.2/SAP, IEEE 802.3/SNAP
  • IEEE 802.x 流量控制
  • 802.1q VLAN 支持,超大帧
  • IEEE 802.1p 标记
  • 源/目的地MAC记帐和VLAN记帐
端口密度 每物理层接口模块(PLIM)插槽四个10GE WDMPHY接口
可靠性和可用性 可在不影响系统流量的情况下进行在线插拔(OIR)
网络管理
  • Cisco IOS XR软件命令行界面(CLI)
  • 简单网络管理协议(SNMP)
  • 可扩展标记语言(XML)界面
  • CraftWorks界面(CWI)
物理参数
  • 在CRS-1线卡机箱上占一个PLIM插槽
  • 重量:8.6 lb (3.9 kg)
  • 长度:20.6 in. (52.32 cm)
  • 高度:11.2 in. (28.4 cm)
  • 宽度:1.8 in. (4.57 cm)
功率 150W
环境参数
  • 存储温度:–40到70°C (–40到158°F)
  • 工作温度:
    • 正常:5到40°C (41到104°F)
    • 短期:–5到50°C (23到122°F)
  • 相对湿度:
    • 正常:5到85%
    • 短期:5到90%,但不能超过0.024 kg水/kg干燥空气
短期是指一段最多连续96个小时,总长不超过360小时的时间,一年中的短期时段不能超过15次。

法规符合性

表2和表3列出了Cisco CRS-1 四端口 10GE 可调 WDMPHY 接口模块的法规符合性信息。

表2. 法规符合性
特性 说明
安全标准
  • UL/CSA/IEC/EN 60950-1
  • IEC/EN 60825激光安全性
  • ACA TS001
  • AS/NZS 60950
  • FDA—联邦激光安全性法规
EMI
  • FCC Class A
  • ICES 003 Class A
  • AS/NZS 3548 Class A
  • CISPR 22 (EN55022) Class A
  • VCCI Class A
  • BSMI Class A
  • IEC/EN 61000-3-2: 电源线谐波
  • IEC/EN 61000-3-3: 电压波动
抗干扰性(基本标准)
  • IEC/EN-61000-4-2: 抗静电放电干扰性(8-kV接触, 15-kV空中)
  • IEC/EN-61000-4-3: 抗辐射干扰性(10V/m)
  • IEC/EN-61000-4-4: 抗电气瞬态干扰性(2-kV电压, 1-kV信号)
  • IEC/EN-61000-4-5: 浪涌AC端口 (4-kV CM, 2-kV DM)
  • IEC/EN-61000-4-5: 信号端口 (1 kV)
  • IEC/EN-61000-4-5: 浪涌DC端口 (1 kV)
  • IEC/EN-61000-4-6: 抗传导干扰性 (10 Vrms)
  • IEC/EN-61000-4-8: 抗电源频率磁场干扰性 (30A/m)
  • IEC/EN-61000-4-11: 电压下降、短期中断和电压变化
ETSI和EN
  • EN300 386: 电信网络设备 (EMC)
  • EN55022: 信息技术设备 (辐射)
  • EN55024: 信息技术设备 (抗干扰性)
  • EN50082-1/EN-61000-6-1:通用抗干扰性标准
网络设备构建标准(NEBS) 本产品的设计符合以下要求(认证正在进行之中):

  • SR-3580: NEBS 标准级别 (Level 3)
  • GR-1089-CORE: NEBS EMC和安全
  • GR-63-CORE: NEBS物理保护

其他规格

表3. 其他规格—光参数
参数 短距离(1550 nm)
连接器类型 LC
目标距离 最远1000 km
发射器
功率输出(最高) 3 dBm
功率输出(最低) –3 dBm
消光比(最高) 4 dB
边模式抑制(最低) 35 dB
调制类型 外部
接收器
P(Rmax)(最低过载) 3 dBm
P(Rmin)(最低敏感度) –15 dBm
光链路
光纤类型 G.652 (单模光纤[SMF])
最大色散 40 ps/nm
衰减范围 0–4 dB
光路径损耗 2 dB
符合的标准 G.693 VSR2000-3R2
其他
光功率监控 ±2 dB误差
发送和接收方向
激光偏移电流监控 仅限发送方向
温度监控 仅限发送方向
