思科2端口和4端口信道化T3(DS0)

Cisco® I-Flex设计融合了共享端口适配器(SPA)和SIP(SPA接口处理器)的优势,利用扩展的设计为语音、视频和数据服务提供了服务优先级划分。大型企业和电信运营商客户可以充分享受在思科不同路由平台间可互换的模块化端口适配器所带来的更高插槽经济性。I-Flex设计通过可提供线速性能的可编程接口处理器,提供了最多的连接选项和出色的服务智能。I-Flex提高了服务创收的速度,提供了丰富的QoS特性集,实现了最优质的服务部署,并且有效地降低了总体拥有成本。本产品简介中提供了思科2端口和4端口信道化T3(DS0)共享端口适配器 (思科信道化T3 SPA;参见图1)的详细说明。

图1.思科2端口和4端口信道化T3 SPA

思科2端口和4端口信道化T3 SPA

产品概述

信道化与非信道化T3功能的结合使思科2端口和4端口信道化T3 SPA成为当今迅速发展的广域网环境的理想产品。作为客户带宽需求不明确的服务节点的组成部分,思科信道化T3 SPA使电信运营商可以不必提前确定如何在DS0, DS1和DS3连接之间分配端口。对于企业远程站点连接,由于该产品可灵活地支持DS0, DS1和DS3连接,因此SPA能够通过在一个SPA上集成大量端口适配器的功能和服务来降低设备开支。该产品还提供了投资保护,能够与企业保持同步发展,满足对当今的DS0和DS1汇聚网络和对未来的T3汇聚网络的需求。

思科信道化T3 SPA 有2端口和4端口两种型号。这些端口可以独立地配置为非信道化T3,信道化T3 -> T1, N x T1, 全速率T1, 信道化T1, 部分信道化T1或DS0连接。在配置为非信道化T3端口时,可以部署与DS3和子速率DS3服务的连接。在配置为信道化T3端口时,可以支持多达112个T1链路或多达1023个NxDS0信道,因此使思科信道化T3 SPA成为面向广域网部署的最灵活的接口。由于在每端口的基础上提供了集成数据服务单元(DSU)功能,思科信道化T3 SPA与市场上大量符合标准的DSU兼容。

系统硬件支持MLPPP,提供了>T1的链路汇聚。最多12条单独的T1可捆绑一个多链路Bundle中,作为一条IP链路使用。因此,电信运营商无需将电路和客户端设备(CPE)基础架构迁移到T3设施,即可逐步配置>T1的带宽。

思科信道化T1/E1 SPA可热插拔并对服务透明,拆卸某块SPA不会影响接口处理器和其他SPA。

应用

思科信道化T3 SPA可满足各种服务互联要求,包括对租用线路和帧中继的并发支持(参见图2)。企业与电信运营商可将SPA与这些服务相连接,从而将大量远程站点和互联网电信运营商(ISP)客户汇聚到一个中央地点。

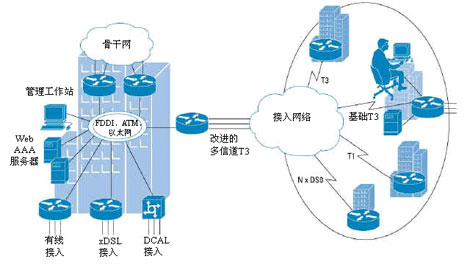

图2. 租用线路与帧中继汇聚

租用线路与帧中继汇聚

主要特性和优点

思科信道化T3 SPA提供了许多优势,包括:

  • 2端口和4端口选项
  • 支持非信道化T3, 信道化T3 -> T1, N x T1, 全速率T1, 信道化T1, 部分T1, 或 DS0 连接
  • 多达4个T3端口,112个 T1端口或1024个 N x DS0信道
  • 集成的DSU
  • 支持所有主要的封装,包括MLPPP和MLFR
  • 支持基于FRF.12和MLPPP的链路分片与交错 (LFI)

思科SPA/SIP系列有许多优点,包括:

  • 业界模块化水平最高的灵活、智能接口处理器
    - 无与伦比的灵活性,在同一接口处理器上提供接口类型的混合和匹配,以便无论采用哪种接入技术,都可实现一致的服务。
    - 领先的可编程接口处理器,提供的灵活性可满足下一代网络所需的服务密度。
    - 创新设计,可在不影响性能的情况下智能地提供服务。
  • 加快服务创收速度
    - 适用于未来的可编程思科架构可扩展到10Gbps,大大增加了客户密度,提高了每平台的潜在收入。
    - 模块化接口处理器上的接口范围广泛(铜线、信道化、POS、ATM和以太网),使电信运营商能更快地推出新服务,确保各种规模的客户都能获得一致、安全且有保证的服务。
    - 高密度SFP接口适用于高端口数应用,具有传输距离灵活性。使用现有SPA,即可进行未来光技术的改进。
  • 大幅提高您的路由产品购置的经济性
    - 提高插槽经济性和密度,从而降低了投资开支(CapEx)。
    - 能根据需要方便地增加新接口,实现了“按需付费”的业务模式,且仍提供了高密度解决方案。
    - 多个平台共享SPA,SPA可方便地从一个平台移植到另一平台,提供一致的特性支持,加速了产品供应,并可在服务需求改变时,通过通用备件大大降低运营开支(OpEx)。

产品规格

表1对思科信道化T3 SPA的产品规格进行了介绍

表1 产品规格
特性 说明
产品兼容性 Cisco 7600系列路由器
Cisco 12000系列路由器
Cisco XR 12000系列路由器
每SPA端口密度 2和4端口
物理接口
  • 1.0/2.3 RF连接器(75-ohm阻抗)
  • 1.0/2.3 RF到BNC适配器电缆选项
  • 协议 串行封装协议:
  • HDLC
  • 点对点协议(PPP), RFC 1662
  • 帧中继,RFC 1490
  • 多链路支持(捆绑限制取决于每个捆绑的链路数量;每个捆绑最多12个T1链路)
    - MLPPP, RFC 1990
    - MLFR, FRF.16
  • 帧中继LFI (FRF.12)和MLPPP
  • 特性和功能
  • 多达4个T3端口
  • 多达112个T1端口(28个T1端口复用到单个T3)
  • 多达1024个NxDS0信道(N为1到24),不配置T3
  • 多达400个NxDS0信道(N为1到24),配置一个或多个T3
  • 支持全速率(非信道化)T3,信道化T3->T1,全速率T1,信道化T1和部分信道化T1
  • 集成化DSU
  • 在每个T3或T1端口上可选择内部或线路(环路)时钟
  • 环回功能:
    - T1/T3级的本地和远程环回
    - 响应内嵌环回命令
    - 传输信号中插入环回命令
  • 每条信道的误码率测试(BERT)模式生成和检测
    - 可编程伪随机模式,最长32位
    ·T3:所有0、所有1、215、220、220准随机信号序列(QRSS)、223,0和1交替,1-in-8和3-in-24
    ·T1:所有0、所有1、211,215、220、220,(QRSS)223、223,0和1交替,1-in-8和3-in-24
    - 32位错误数和位数寄存器
    - 完全独立的收发扇区
    - 位错误速率最高10-2的测试模式检测
  • 24小时错误统计和故障次数历史记录,间隔为15分钟
  • 16和32位循环冗余检查(CRC);缺省为16位
  • T1专有特性
  • 数据速率为T1(1.536 MHz)的全双工连接
  • D4超级帧(SF)或扩展超级帧(ESF)生成
  • ANSI T1.403和AT&T TR 54016设施数据链路(FDL)
  • 报警监控:
    - 报警指示信号(AIS)
    - 帧失步 (OOF)
    - 远端报警故障(黄色或远距离报警)
  • 性能数据采集:
    - CRC和位错误
    - 生成帧位错误
    - 线路故障秒数
    - 远端故障秒数
    - 远端严重故障秒数
    - 远端不可用秒数
  • T3专有特性
  • 数据速率为T3(44.736 MHz)的全双工连接
  • C位或M23帧生成
  • 支持Quick Eagle Networks (以前的数字链路), Larscom, ADC Kentrox, Adtran, 和 Verilink DSUs
  • B3ZS线路编码
  • 维护数据链路(MDL)
  • T3远端报警和控制(FEAC)信道支持
  • 线路扩展,长达450英尺(135米)
  • 报警监控:
    - 报警指示信号(AIS)
    - 帧失步 (OOF)
    - 信号丢失(LOS)
    - 远端接收故障(FERF)
  • 性能数据采集:
    - 线路编码错误 (LCV)
    - 生成帧位错误(FERR)(F或M位错误)
    - P位错误计数
    - C位错误计数
    - 远端块错误(FEBE)计数
  • 可靠性
  • OIR
  • 一次SPA软件重启
  • MIB RFC 2495 MIB(DS1/E1 MIB)
    RFC 2496 MIB(DS3 MIB)
    网络管理 简单网络管理协议(SNMP)
    物理参数
  • 重量:0.75 lb (0.34 kg)
  • 高度:0.8 in. (2.03 cm) – (半高)
  • 宽度:6.75 in. (17.15 cm)
  • 长度:7.28 in. (18.49 cm)
  • 电源
  • 2端口:最大11.3W
  • 4端口:最大13.2W
  • 环境参数
  • 工作温度:41到104°F (5到40°C)
  • 存储温度:–38到150°F (–40到70°C)
  • 工作湿度:5到85%,相对湿度
  • 存储湿度:5到95%,相对湿度
  • 符合的法规和机构认可 CE标记
    安全
  • UL 60950
  • CSA 22.2 No.60950
  • IEC 60950
  • EN 60950
  • AS/NZS 3260
  • TS001
    EMC
  • CFR47
  • Part 15
  • ICES 003
  • EN55022
  • CISPR 22
  • AS/NZ 3548
  • VCCI
  • EN55024
  • EN50082-1
  • EN61000-6-1
    电信(T3)
  • ANSI T1 107
  • T1 404
  • AT&T 54014
  • ANSI T1.231
    电信 (T1)
  • ANSI T1.403
  • AT&T 54016
