思科7200 / 思科7500长途旁路迂回

长途旁路迂回允许客户绕过由时分复用(TDM)交换机组成的公共交换电话网(PSTN),利用分组网络实现长途语音呼叫。通过使用以Cisco 7200和Cisco 7500作为边界语音网关的分组网络,一般情况下需要依赖PSTN进行办公室间语音通信的企业客户可以避开长途费用。通过使呼叫从分组网络中传输,长途迂回允许一些Internet服务供应商(ISP)为住宅用户提供免费的或成本非常低的长途语音呼叫服务。以下是两种典型的长途迂回想定(图1和图2)。

长途迂回想定之一

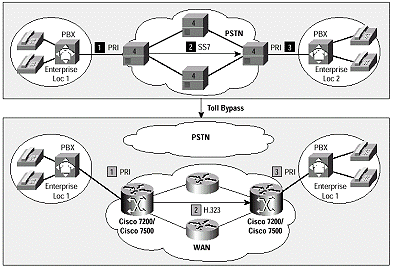

图1 长途迂回想定之一


在图1中,来自企业PBX的通信流进入到作为边界语音网关的Cisco 7200和Cisco 7500,后者使用H.323协议通过路由选择功能使呼叫通过IP网络进行传输。如图所示,企业客户的办公室间语音通信流避开了基于时分复用(TDM)的长途交换机,而是依赖于分组网络。

长途迂回想定之二

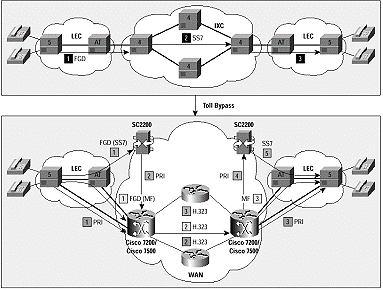

图2 长途迂回想定之二


在图2中,来自终端办公室的通信流进入到作为边界语音网关的Cisco 7200和Cisco 7500,后者使用H.323协议通过路由选择功能使呼叫通过IP网络进行传输。如图所示,因为服务是由使用分组网络的服务供应商提供的,所以住宅客户长途呼叫的长途费用将会减少。终端办公室根据住宅客户拨给ISP的特殊访问代码对呼叫进行路由选择处理。这一示例形象地说明了三种不同的信令选项:主速率接口(PRI)、多频(MF)和7号信令系统(SS7)。注意,在使用SS7的情况下,SC2200可以提供信令功能。
