思科7200 T3通道语音解决方案

本应用说明用于解释如何通过一个M13多路复用器来使用Cisco 7200提供T3通道语音解决方案。M13多路复用器是一种可以在T3连接上最多能够以异步方式复用28个T1连接的独立设备。

随着新的端口适配器如PA-VXC-2TE1+、PA-MCX-8TE1、PA-MCX4TE1和PA-MCX-2TE1的引入,拥有6个插槽的Cisco 7200最多可以装备20个T1,以支持分组语音(VoP)应用。通过在一点上集中大量的T1,最多可以在一个T3上复用28个T1的M13多路复用器提供了一种低费效比的方法,能够实现高密度路由器与Cisco客户中央办公室设备之间的互联。作为VoP网络部署的一个组成部分,Cisco客户(如通信公司)可以使用T3设施将中央办公室设备与语音网关(由Cisco 7200路由器组成)连接起来。图1形象地说明了这一应用。

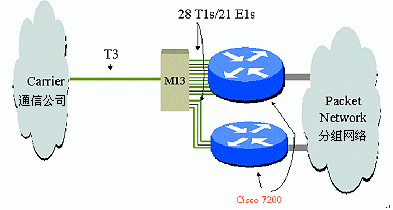

通信公司的TDM网络与语音网关之间的T3设施

图1 通信公司的TDM网络与语音网关之间的T3设施

如图1所示,从Cisco 7200出来的T1首先被连接到M13多路复用器,该复用器随后在T3上复用这些T1。由于M13多路复用器以异步方式复用T1(每个T1都在T3内保持自己的身份),来自一个或更多Cisco 7200的T1可以被连接到同一M13多路复用器。这一功能很重要,因为一个Cisco 7200能够支持的T1的最大数量(20)少于一个M13多路复用器能够复用的T1的最大数量(28)。图2是一个特殊的例子,通过2个M13多路复用器与路由器的组合,可以在2个T3设施上复用来自3个Cisco 7200的56个T1。

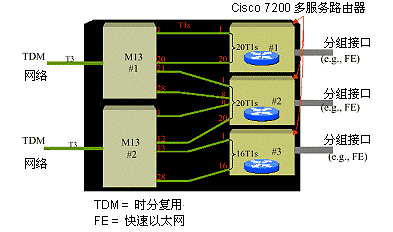

用于对来自Cisco   7200的T1进行复用的M13多路复用器

图2 用于对来自Cisco 7200的T1进行复用的M13多路复用器

如图2所示,您可以将M13多路复用器与Cisco 7200捆绑在一起,从而能够客户节省更多的成本。这一配置能够很好地使用Cisco 7200机柜密集系统(RDS)。

使用最多可以在一个单一机柜内部层叠9个Cisco 7200的Cisco 7200 RDS,Cisco客户能够在每机柜内获得180个T1。通过为Cisco 7200 RDS配备M13多路复用器,Cisco客户可以将一个或更多的T3设施端接到Cisco 7200 RDS之中。Cisco客户可以安装任何可以安装到一个192机柜单元内部的标准M13多路复用器。Cisco已经在实验室中对宽带28多路复用器进行了测试。
