用于Cisco 2600/3600/3700系列路由器的Cisco以太交换模块

用于Cisco 2600、3600和3700系列路由器的Cisco 16和36端口10/100以太交换模块为个体分支机构客户提供了在一个平台中集成交换和路由的选项。该以太交换模块将强大、灵活的第3层WAN路由与低密度、线速第2层交换结合起来,在一个平台中提供了直接的配置、方便的部署和集成化的管理。

以太交换选项包括一个16端口网络模块(NM)和一个36端口高密度服务模块(HDSM)版本。36端口HDSM利用Cisco 3700和3600路由器上独有的范围更广的接口的额外容量,提高了端口密度。16端口以太交换NM适用于Cisco 2600、3600和3700系列路由器。

Cisco 2600、3600或3700系列路由器和以太交换模块的结合,充分利用了Cisco IOSò和Catalyst交换中的强大特性。以太交换模块硬件支持802.1p第2层优先级化,而Cisco IOS则支持用于关键业务数据的第3层个性化服务和服务类别(CoS)标志。配合第2/3层优先级化技术和针对WAN的QoS,此集成化路由和交换组合确保了关键任务应用的低延迟。Cisco以太交换模块包括带针对线内电源和千兆位以太网的选项的10/100交换以太网端口。端口自动检测、802.1p和802.1Q标准的QoS和VLAN支持,以及802.1D生成树协议是以太交换模块上的标准特性。

Cisco 16和36端口以太交换模块可为一个仅传输数据的10/100BaseTX交换机模块,也可为一个带线内电源子卡模块的10/100BaseTX交换机。可选线内电源为多达36个Cisco IP电话或Cisco Aironet无线接入点供电。Cisco 2600/3600平台中的此特性需一个外部电源。Cisco 3700系列上有内部电源选项。可选千兆位接口(1000BaseTX)也可用于以太交换模块(见图1和2)。

图1 Cisco 16和36端口以太交换网络模块

Cisco 16和36端口以太交换网络模块

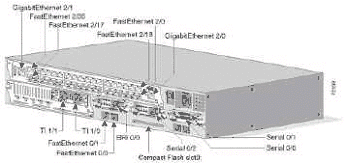

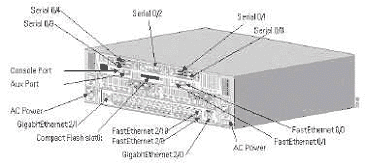

图2 带以太交换模块的Cisco 3725和3745系列平台

带以太交换模块的Cisco 3725和3745系列平台

Cisco以太交换模块综述

  • NM-16ESW--Cisco 16端口10BaseT/100BaseTX自动检测以太交换网络模块
  • NM-16ESW-PWR--Cisco 16端口10BaseT/100BaseTX自动检测以太交换网络模块,带电源子卡*
  • *此16端口版本应仅在您需要线内电源的情况下订购。确保订购一个外部电源单元来支持Cisco 2600和3600中的线内电源。确保为Cisco 3700系列订购内部电源。
  • NMD-36-ESW--Cisco 36端口10BaseT/100BaseTX自动检测以太交换HDSM
  • NMD-36ESW-PWR--Cisco 36端口10BaseT/100BaseTX自动检测以太交换HDSM,带电源子卡*

*此16端口版本应仅在您需要线内电源的情况下订购。确保订购一个外部电源单元来支持Cisco 3660的线内电源。确保为Cisco 3700系列订购内部电源。

选项

  • PWR-Chassis-360W--(针对10端口以太交换NM)为NM-16ESW-PWR提供外部电源的4端口电源机箱;此电源机箱包括一个360W电源和三个用于扩展的开放插槽
  • GE-DCARD-ESW--可选10/100/1000BaseT千兆位以太网端口,用于NM-16ESW, NM-16ESW-PWR, NMD-36-ESW,和NMD-36ESW-PWR
  • PPWR-PS-360W--用于Cisco以太交换模块的单一360W电源可在内部与3700共用,也可在外部与PWR-Chassis-360W共用

平台支持

  • Cisco 2600系列--支持一个Cisco 16端口以太交换网络模块;最多16个端口
  • Cisco 3620系列--支持一个Cisco 16端口以太交换网络模块;最多16个端口
  • Cisco 3640系列--支持一个Cisco 16端口以太交换网络模块;最多16个端口*
  • Cisco 3660系列--支持一个Cisco 16或36端口以太交换网络模块;最多36个端口*
  • Cisco 3700系列--支持一个Cisco 16或36端口以太交换网络模块;最多36个端口*

每个16端口Cisco以太交换网络模块可有1个单一千兆位以太网端口选项。每个36端口Cisco以太交换HDSM可有2个单一千兆位以太网端口选项。

*未来版本将实现每机箱多个以太网模块支持选项。

特性和优势

表1 Cisco以太交换模块的特性和优势
特性 优势
16个10BaseT/100BaseTX端口 在第2层提供高达200Mbps带宽(全双工);在每个端口上以全线速传送和过滤流量
每个端口上的自动检测 检测所连设备的速度,自动配置10或100Mbps操作的端口
集成交换 为远程和小型分支机构提供更少的管理点
支持802.1p QoS 基于电气和电子工程师协会(IEEE)服务类别(CoS)和基于端口的优先级化来支持QoS,允许交换机逐个端口地改变已标记分组的CoS设置
802.1Q中继 允许设置带已标记和未标记帧的独立VLAN;中继可用来在两个实施VLAN设备的间创建链路时节约端口
802.D生成树(第2层链路管理协议,提供了路径冗余性并防止了网络中不需要的环路) 简化网络配置,提高故障容许度
用于IP电话的辅助虚拟LAN(VLAN) 使电话无需最终用户参与即可置入自己的VLAN中;用户可将电话插入交换机,交换机就为电话提供必要的VLAN信息
对每个10/100接口上队列的基于端口的重分类,可用加权循环(WRR)排程器配置 使用户能将关键任务流量,如VoIP和基于IP的视频应用的优先级置于普遍流量之上
基于介质访问控制(MAC)的端口级安全性 防止未授权站访问交换机;思科完全支持整个命令请求(RFC)集
用于端口状态的每端口多功能LED 提供全面、方便的可视管理系统
Cisco IOS命令行界面(CLI) 通过Cisco IOS CLI提供配置,为所有路由器功能提供通用用户界面
多播管理支持 在硬件中提供互联网小组管理协议(IGMP)窃听以支持管理
32MB DRAM 具有所有端口共享的4/8MB共享内存架构
SNMP管理 提供对简单网络管理协议(SNMP)的支持,管理信息库(MIB)可由MIB浏览器管理
线内电源(可选) 带外部电源机箱的以太交换模块可为Cisco IP电话和无线接入点供电

选项

  • GE-DCARD-ESW--此用于NM-16ESW、NM-16ESW-PWR, NMD-36-ESW和NMD-36ESW-PWR的可选10/100/1000BaseT千兆位以太网端口,可用于文件服务器的千兆位连接,可在将来用于Cisco以太交换网络模块的机箱内堆叠。目前还不支持堆叠,但此特性将在将来的Cisco IOS版本中提供。
  • PWR-Chassis-360W--此电源机箱是一个配备单一360W电源的外部机箱,可提供线内电话电源。它可支持每端口36个10W的IP电话,或每端口较少的高于10W的设备,以总最高功率360W为限。其中还包括一条将电源连至Cisco以太交换网络模块的定制电缆。此电源机箱共4个插槽,可安装至多3个其它360W电源来实现电源冗余性。这一线内电源在长达100米的标准5类未屏蔽双扭线对(UTP)电缆上运作,可直接供电,而不用使用墙壁电源和变压器。这样客户即可利用现有5类UTP。Cisco以太交换网络模块线内电源实施通过了所需的美国和国际安全性规章和兼容性测试。
  • NM-16ESW-PWR和NMD-36ESW-PWR--带电源子卡的16和36端口以太网交换机网络模块在与外部电源机箱一起购买或与内部电源共用时支持48V IP电话线内电源。这一元件的组合使IP电话能插入任意以太交换模块端口。此外,针对10/100BaseTX自动检测端口的集成化线内电源为可在传统UTP布线上接收供电的设备(如Cisco 7900 IP电话系列)提供直流电源。这样标准RJ-45插座可从此以太交换模块供电,无需单独插入墙壁交流插座。必须向16端口以太网交换机提供-48V电源。线内电源需此子卡,也需要一个电源。
  • PPWR-PS-360W--此用于Cisco以太交换模块系列供电的单一360W电源可添加至一个电源机箱或在内部添加至Cisco 3700系列路由器,以为更多IP电话或无线接入点供电。每个电源高达360W,可为36个IP电话供电。

解决方案示例

图3 典型部署:仅用于小型分支机构数据

典型部署:仅用于小型分支机构数据

仅用于小型分支机构数据传输

分支机构数据传输部署下的Cisco以太交换网络模块在一个单元中为低端口密度提供了集成化路由和交换功能的灵活性。此部署在单一单元中为第2层提供了独立台式机、服务器和其它网络资源间的高速连接,并可通过路由器在第3层实现WAN连接。Cisco以太交换网络模块和Cisco 2600路由器也为其需求超出已有Cisco 2500路由器/集线器功能范围之外的Cisco 2505、2507和2516用户提供了一个理想解决方案。

图4 典型部署:采用Cisco 2600和3600系列路由器的小型分支机构数据和IP电话传输

典型部署:采用Cisco 2600和3600系列路由器的小型分支机构数据和IP电话传输

小型分支机构数据和IP电话传输

Cisco以太交换网络模块与Cisco 2600和3600路由器的模拟或数字语音模块相结合,为IP电话部署提供了小型分支机构基础设施。此解决方案可与Cisco CallManager IP电话和Cisco IOS可生存远程站点电话(SRS电话)解决方案共用。SRS电话运行于本地分支机构路由器上,使之能自动发现网络中的故障,启动智能化自动配置路由器的流程,为那一机构中的IP电话提供呼叫处理备份冗余。

带外部电源机箱的Cisco以太交换网络模块为IP电话提供了电源和电话搜索功能。Cisco以太交换网络模块支持IP电话的自动VLAN配置。辅助VLAN特性允许网络管理员即使在数据和语音基础设施在物理上相同的情况下将电话分入独立逻辑网络。电话搜索使以太交换模块NM-16ESN-PWR能自动发现IP电话的存在并提供线内电源。

有关Cisco 2600和3600系列路由器语音特性的具体信息,请访问:

Cisco 2600系列: http://www.cisco.com/warp/public/cc/pd/rt/2600/prodlit/index.shtml

Cisco 2600系列: http://www.cisco.com/warp/public/cc/pd/rt/3600/prodlit/index.shtml

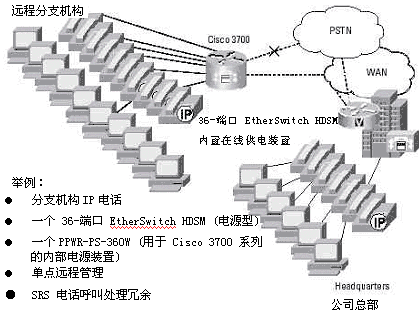

图5 典型部署:小型分支机构数据和IP电话传输

典型部署:小型分支机构数据和IP电话传输

带3700系列的小型分支机构数据和IP电话传输

在此例中,我们保留上面图4的所有特性,但我们现在使用Cisco 3700系列的内部IP电话电源功能,并添加了36端口以太交换HDSM。Cisco以太交换网络模块与Cisco3700路由器的模拟或数字语音模块相结合,为更高密度下IP电话的部署提供了小型分支机构基础设施。此解决方案也可与Cisco CallManager IP电话和Cisco IOS可生存远程站点电话(SRS电话)解决方案共用。

数据通信网络(DCN)

Cisco 2600/3600路由器的Cisco以太交换网络模块的另一独特应用是Cisco DCN(数据通信网络)运作和设施管理解决方案。Cisco DCN解决方案可用Cisco路由器和Catalyst交换机部署,并提供带外网络,供电信运营商和大型企业管理自己的主要网络。通过将路由和交换功能集成入一个机箱,电信运营商和企业可获得经济有效的设施管理、监控和计费应用解决方案。优势是缩小了宝贵的占地面积且降低了管理、维护和培训成本。

Cisco以太交换网络模块的软件

Cisco IOS 12.2(2)XT Plus及更高软件版本支持Cisco 16端口以太交换网络模块。Cisco IOS 12.2(8)XT Plus及更高版本支持36端口以太交换HDSM。

表2 是Cisco IOS 2600/3600/3700系列软件要求,表3为内存要求,表4为产品号及说明。

表2 产品号及说明
产品号 说明
NM-16ESW 1个16端口10/100以太交换网络模块
NM-16ESW-PWR 1个16端口10/100以太交换,带线内电源支持
NM-16ESW-1GIG 1个16端口10/100以太交换,带1GE(1000BaseT)端口
NM-16ESW-PWR-1GIG 1个16端口10/100以太交换,带线内电源和GE
PPWR-DCARD-16ESW 1个用于16端口以太交换网络模块的线内电源子卡
NMD-36-ESW 1个36端口10/100以太交换高密度服务模块
NMD-36-ESW-PWR 1个36端口10/100以太交换,带线内电源
NMD-36-ESW-2GIG 1个36端口10/100以太交换,带2个GE(1000BaseT)
NMD-36-ESW-PWR-2G 1个36端口10/100以太交换,带线内电源和2GE
PPWR-DCARD-36ESW 1个用于36端口以太交换HDSM的线内电源子卡
GE-DCARD-ESW 1个用于以太交换模块的GE(1000BaseT)子卡
PPWR-PS-360W 1个用于以太交换模块的48V(360W)电源
PPWR-PS-CHASSIS 1个用于Cisco 48V(360W)电源的电源机箱
PWR-CHASSIS-360W 1个电源机箱和用于以太交换的48V电源
CAB-PPWR-PS1-1 将1个以太交换电源与1个以太交换模块相连
CAB-PPWR-PS1-2 将1个以太交换电源与2个以太交换模块相连
CAB-PPWR-PS2-1 将2个以太交换电源与1个以太交换模块相连

表3 软件要求
Cisco 部件号 Cisco IOS 2600 Cisco IOS 3600 系列软件 Cisco IOS 3700 系列软件
NM-16ESW (=) Cisco IOS 12.2(2)XT or greater Cisco IOS 12.2(2)XT Cisco IOS 12.2(8)T
NM-16ESW-PWR (=) Cisco IOS 12.2(2)XT Cisco IOS 12.2(2)XT Cisco IOS 12.2(8)T
GE-DCARD-ESW (=) Cisco IOS 12.2(2)XT Cisco IOS 12.2(2)XT Cisco IOS 12.2(8)T
PWR-CHASSIS-360W (=) Cisco IOS 12.2(2)XT Cisco IOS 12.2(2)XT Cisco IOS 12.2(8)T
NM-36-ESW (=) Cisco IOS 12.2(8)T Cisco IOS 12.2(8)T Cisco IOS 12.2(8)T
NM-36-ESW-PWR (=) Cisco IOS 12.2(8)T Cisco IOS 12.2(8)T Cisco IOS 12.2(8)T

表4 Cisco 2600/3600系列的内存要求(Cisco IOS 12.2(2)XT)
产品名2600/3600/3660 映像名 软件映像 所需闪存2600/3620/
3640/3660
所需DRAM内存2600/3620/
3640/3660
S26/362/364/366
CP-12202XT
IOS IP PLUS C2600/3620/3640/3660
-is-mz
16/16/32/32 64/64/64/64
S26/362/364/366
IOS IP/IPX/AT/DEC PLUS C2600/3620/3640/
16/32/32/32 64/64/64/64
BP-12202XT   3660-ds-mz
S26/362/364/366 IOS IP PLUS IPSEC 56 C2600/3620/3640/3660 16/32/32/32 64/64/64/64
CK8 12202XT   -ik8s-mz
S26/362/364/366 IOS IP PLUS IPSEC 3DES C2600/3620/3640/3660 16/32/32/32 64/64/64/64
CK9-12202XT   -ik9s-mz
S26/362/364/366 IOS IP/FW/IDS PLUS IPSEC C2600/3620/3640/3660 16/32/32/32 64/64/64/64
CHK9-12202XT 3DES -ik9o3s-mz
S26/362/364/366 IOS ENTERPRISE PLUS C2600/3620/3640/3660 16/32/32/32 64/64/96/96
AP-12202XT IPSec 3DES -js-mz
S26/362/364/366 IOS ENTERPRISE PLUS C2600/3620/3640/3660 16/32/32/32 64/64/96/96
AK9-12202XT IPSec 3DES -jk9s-mz
S26/362/364/366 IOS ENTERPRISE PLUS C2600/3620/3640/3660 16/32/32/32 64/64/96/96
AHK9-12202XT FW/IDS PLUS IPSEC 3DES -jk9o3s-mz
S26/362/364/366 IOS ENTERPRISE PLUS/ C2600/3620/3640/3660 16/32/32/32 64/64/96/96
APU-12202XT H323 MCM -jsx-mz

规格

  • 标准网络协议
  • 以太网: IEEE 802.3, 10BaseT
  • 快速以太网: IEEE 802.3u, 100BaseTX
  • 快速以太网: IEEE 802.3, 100BaseFX
  • IEEE 802.1D 生成树协议
  • IEEE 802.1p CoS
  • IEEE 802.1Q VLAN
  • 千兆位以太网: IEEE 802.3z, IEEE 802.3x, IEEE 802.3ab
  • NM-16ESW和NM-16ESW-PWR的尺寸和重量:
    • 尺寸(高′宽′深):1.55′7.10′7.2英寸
    • 重量:最大2磅
  • PPWR-PS-CHASSIS的尺寸和重量:尺寸(高′宽′深):17.1′3.50′12英寸
    • 重量:最大11磅
    • 环境参数
    • 工作湿度:5-95%,非冷凝
    • 工作温度:32-104°F (0-0℃)
    • 非工作温度:-40-185°F(-40-85℃)

规章符合性、安全性、EML、电信、网络一致性

安装在Cisco 2600/3600路由器中时,Cisco以太交换网络模块不改变路由器本身的标准(规章符合性、安全性、EMC、电信、网络一致性)。
