分组传送方案GSR 12000 OC-12c/STM-4c分组环网线路插卡

Cisco公司动态分组传送(DPT)产品定义了一种新一代的传送技术-分组优化光传送方案。IP路由选择技术能够提供多业务能力及高效率的带宽应用,而光纤环网技术能够提供充足的带宽及自愈能力,这些方案(DPT)将上述两种技术结合在一起。与现有相关的传送技术相比,DPT技术在成本和功能上展示了其优越性。 DPT环网是双纤环网,两根光纤上传送方向相反。两根光纤同时用来传送数据和控制业务。

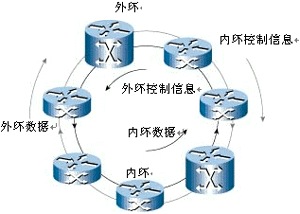

图1:动态分组传送

动态分组传送

空间再利用协议

SRP是与MAC层相独立的协议,在环网配置中实现DPT功能。SRP MAC提供了基本的功能,包括寻址,分组剥离,带宽控制,以及在分组环网中控制信息的传播。

传送的灵活性和演进

DPT环网可以在多种传送技术上运行,包括SONET/SDH,波分复用(WDM),以及裸光纤。DPT使运营商能够灵活地在他们已有的光纤传送网上操作分组环网,同样可以演进到传送宽带宽IP的分组优化网络。DPT线路插卡同样提供了多模、单模中距离光接口和单模长距离光接口,满足不同的应用要求。

空间再利用

DPT环网分组处理过程采用目的端删除技术-分组在预计的目的节点上从环网中删除掉,而不是在整个环网中一直用这个波长。因此,DPT提供了逐个分组的空间再利用技术,使得环网中多个部分能够以相同的波长交换业务而不会相互干扰。

环网带宽复用

DPT推动了优化路径选择,空间再利用,统计复用和两根光纤上同时传送业务等技术的发展,扩大了环网传送业务的能力,并且减少了初期和后期的成本。DPT环网利用即将成为专利的SRP公平算法(SRP-fa),以保证整个环网中的每一个部分做到全环公平和本地带宽优化。

IP业务的透明扩展

DPT提供了大量的分组处理功能,以保证增强型IP业务有效地扩展到城域网中,包括:

  • 分组优先级
  • 多等级排队和时序安排
  • 多点传送
  • 基于MAC的地址过滤,将增强型IP业务扩展至城域网

主动性能监测和强壮的自愈能力

DPT将可靠的SONET/SDH开销处理过程与层2的管理功能结合在一起,实现主动、多层性能监测,故障检测和故障分离的功能。通过即将成为专利的智能保护倒换(IPS)算法,DPT为应答式自愈提供了微妙的保护倒换功能。IPS保证在少于50ms内实现快速IP业务的恢复和保护,并且对多种,同时出现的衰减,故障或已经存在的事件进行分等级地恢复和保护。

即插即用操作

DPT环网利用自动的地址指配和消除技术,发现环网拓扑和状态的技术,以及控制信息传播的技术,优化环网路由选择和管理过程。业务提供商可以快速操作DPT环网,向环网中添加或从环网中删除节点,同时减少了在指配和配置过程中花费的资金和时间。

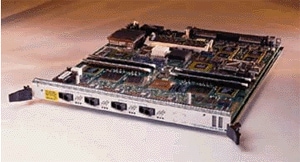

图2:Cisco DPT线路插卡

Cisco DPT线路插卡

DPT环网的应用

DPT环网为业务提供商和大型企业提供了一系列重要的应用,包括:

  • 强壮的,宽带宽PoP内部连接
  • 局域性PoP之间的互连
  • 有线数据接入和分配
  • 为商业和住宅接入业务提供的城域网分组传送
  • 局域性骨干环网
  • 分布式企业校园网
表1:
功能 效益
SRP公平性和空间再利用 应用空间再利用,统计复用以及分布式,节点之间的公平性,扩大环网分组传送能力,经济有效性和服务的稳定性
智能保护倒换 对于环网节点或光纤故障,通过自愈增强环网的强壮性,智能处理多个同时发生的事件。提供快速IP业务恢复,不经由层3的介入,减少对产生利润的业务的影响
支持多点传送业务 为在LAN,MAN和WAN下的产生利润的多点传送业务提供有效支持
分组优先级设置 对于非常重要的业务的分组优先处理,同样对于对时延敏感的实时业务,如IP语音,IP视频
两根光纤同时传送工作业务 扩大环网的强壮性和带宽传送容量
拓扑发现和路由选择过程 即插即用功能减少了对配置的要求优化路由选择,最大限度使用环网带宽,有助于网络监测和管理
网络监测和管理 通过对SONET/SDH MIB和MAC层计数器的支持,增强环网的强壮性和操作的效率,完成主动监测和恢复,以及有效的业务工程设计等功能
支持直通模式 增强环网的强壮性,增多可利用的带宽,避免由于路由器中硬件或软件的软性的可恢复的故障而引起的环网环回
传送的灵活性 通过专用光纤,WDM波长或SONET/SDH支路的应用,增加应用的灵活性,因此可适合已经建成和即将铺设的网络结构
光接口选项 通过对多模,单模中距离和长距离光纤的支持,增加应用的多样性和应用的灵活性

环网线路插卡部件编号

表2:
产品 零件编号
多模环网线路插卡 OC12/SRP-MM-SC
单模,中距离环网线路插卡 OC12/SRP-IR-SC
单模,长距离环网线路插卡 OC12/SRP-LR-SC

IOS软件版本

  • 11. 2 (15)GS2+, 12.0(3)S或其它更新版

层3分组缓存内存

  • 对于Rx和Tx端缓存内存有32/64/128MB三种选项

发送缓存内存

  • 512KB

转换结构

  • 需要完整的OC-48c/STM-16c结构

LED(发光二极管)

  • 运行,载波,接收分组,直通

物理器件说明

  • 占用单个插槽
  • 重量:6磅(2.7公斤)
  • 高度:14英尺(35.6厘米)
  • 深度:18英尺(45.7厘米)

环境规定

  • 操作温度:32~1040℉(0~40℃)
  • 储存温度:-4~1490℉(-20~65℃)
  • 相对湿度:10到90%,不凝固

光接口规格

表3:
  多模 单模中距离 单模长距离
连接器类型 SC双工 SC双工 SC双工
工作波长 1310nm 1310nm 1310nm
发送功率 -14dBM(最大)
-20dBM(最小)
-8dBM(最大)
-26dBM(最小)
-8dBM(最大)
-28dBM(最小)
接收功率 -14dBM(最大)
-8dBM(最大)
-8dBM(最大)
-26dBM(最小)
-28dBM(最小)
-28dBM(最小)
最长传送距离 2公里 15公里 40公里
