思科12000系列性能路由处理器

Cisco© 12000系列性能路由处理器-2(RPR-2)是为所有Cisco 12000系列路由器开发的新一代路由处理器。PRP-2能提供4GB内存、一个千兆位以太网管理端口和一个硬盘驱动器,在执行多数系统任务时,都能够将性能改善100%。PRP-2不但提供服务和网络融合所需的扩展能力,还提供大厦集成分时供应(BITS)接口,这是Cisco 12000系列BITS体系结构的组件之一,能够实现Cisco 12000系列的网络服务同步。

产品概述

Cisco RPR-2(图1)是为Cisco 12000系列路由器开发的新一代路由处理器。它采用了先进的技术,能够满足电信级IP和多协议标记交换(MPLS)分组基础设施提出的独特的路由处理要求。

Cisco 12000系列路由处理器负责执行以下任务:

  • 执行路由协议栈
  • 执行与其它路由器的所有协议通信
  • 建立转发信息,并将转发信息分布到所有线卡上
  • 接电时将所有Cisco IOS® 软件系统映像上载到安装的所有线卡上
  • 提供带外系统控制台和辅助端口,以及以太网端口,用于执行路由器配置和维护
  • 监控和管理线卡、电源和风扇等系统组件的功率和温度

Cisco PRP-2功能强大,能够很好地执行以上功能。另外,它还能提供以下特性增强(从Cisco IOS 12.0(30)S开始):

  • 千兆位以太网管理端口
  • 硬盘驱动器支持(可选组件)
  • BITS输入端口
  • 1GB紧凑映像闪存支持(任选)
  • 内存可扩展至4GB

图1 Cisco 12000系列PRP-2

Cisco 12000系列PRP-2<

应用

通过扩展使Cisco 12000系列支持最大的网络基础设施

Cisco PRP-2的内存容量能支持400多万条路径,为未来最大的共用和专用应用提供了极高的路径余量。借助其先进的Power PC处理器,Cisco PRP-2支持千兆位和太位路由应用所需的最快的路径融合。Cisco PRP-2能够计算和更新路由表以及所有其它控制面板操作,包括:

  • 首先开放最短路径(OSPF)、中间系统到中间系统(IS-IS)和边缘网关协议(BGP)路由更新
  • 第2层“随时更新”
  • OSPF、IS-IS和BGP计算
  • 为SONET分组(POS)线卡提供自动保护切换(APS)和多工区域保护(MSP)
  • 提供高可用性特性,包括热待机路由器协议/虚拟路由器冗余协议(HSRP/VRRP)、路由处理器冗余+(RPR+)、思科不间断转发(NSF)和思科状态切换(SSO)

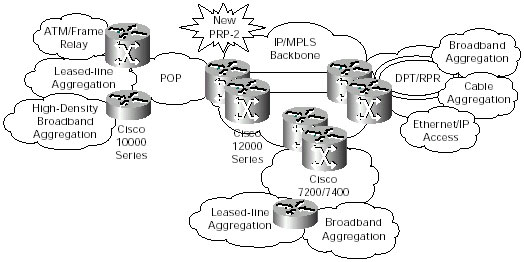

图2:PRP-2使Cisco 12000系列能够通过扩展支持最大的网络基础设施

PRP-2使Cisco 12000系列能够通过扩展支持最大的网络基础设施

主要特性和优点

Cisco 12000系列PRP-2代表了最新的路由处理技术,这种处理器能够:

  • 大大提高千兆位和兆兆位路由应用的IP路由融合水平
  • 将内存量增加了两倍,支持400多万条路径,为当前和未来支持最大的共用和专用应用提供了很大的余量
  • 提供BITS接口,以实现Cisco 12000系列的网络服务同步(将来实现)
  • 提供业界最完整的高可用性特性集,能保证最高的服务可用性:
    • Cisco NSF
    • Cisco SSO
    • RPR+
    • HSRP/VRRP
    • 不影响服务的联机插入和删除(OIR)
    • MPLS快速重路由(MPLS-FRR)
    • 动态分组传输—智能保护交换(DPT-IPS)
    • SONET APS
    • SDH MSP

Cisco PRP-2是业界领先的路由解决方案系列Cisco 12000系列的一部分,Cisco 12000系列的每插槽容量能够从2.5Gbps扩展到40Gbps,因而能够服务于电信级IP/MPLS核心和边缘网络。这个产品系列利用了最先进的芯片技术和智能软件技术,能提供无与伦比的路由性能、卓越的QoS功能、成熟的高可用性、全面的第2层/第3层服务以及完全集成的核心和边缘特性集。利用其可以升级的交换矩阵,Cisco 12000系列能提供业界唯一经过实践验证的投资保护功能和最低的总拥有成本。Cisco 12000系列是思科多年创新的结晶,全球装机量超过23,000台,能够帮助全球的电信商建立最先进、最具竞争力的IP/MPLS服务提供基础设施。

产品规格

表1:产品规格
机柜兼容性 Cisco 12816、12810、12416、12410、12406、12404、12016、12012、12010、12008和12006路由器
软件兼容性 基础操作(与PRP-1类似,但配有高速CPU)需要Cisco IOS 12.0(22)S1
若要支持千兆位以太网端口、硬盘驱动器、紧凑闪存、BITS和4GB内存,则需要Cisco IOS 12.0(30)S
协议
  • 思科识别协议(CDP)
  • 互联网控制消息协议(ICMP)
  • 第3层路由协议,包括BGPv4、OSPFv2、IS-IS、增强型内部网关路由协议(EIGRP)、路由信息协议(RIP)、RIPv2、RIPv4和IPv6
  • 支持源分布树和共享分布树的组播转发以及以下协议:
    • 不依赖于协议的组播——密集模式(PIM-DM)
    • PIM——稀疏模式(PIM-SM)
    • 互联网小组管理协议(IGMP)v1/v2
    • 思科小组管理协议
    • 多协议BGP(MBGP)
    • 组播源识别协议(MSDP)
  • MPLS VPN控制面板
  • MPLS流量设计控制板(RFCs 2702和2430)
内存
  • 1GB默认路由内存,可扩展到4GB
  • 64MB启动闪存
  • 2MB永久性RAM(NVRAM)
  • 64MB先进技术附加(ATA)PC卡(内含),两个可用插槽最多都可以配置1GB的ATA PC卡
选项
  • 两个1GB的同步动态RAM(SDRAM)
  • 一个或两个2GB SDRAM模块(未来)
  • 64MB ATA PC卡
  • 128MB ATA PC卡
  • 256MB ATA PC卡
  • 1GB ATA PC卡
  • 用于映像存储的1GB紧凑闪存
  • 40GB硬盘驱动器
性能连接 1.3GHz PowerPC处理器
  • 控制台端口(RJ-45连接器)
  • 辅助端口(RJ-45连接器)
  • 两个10/100以太网端口(RJ-45连接器)
  • 一个10/100/1000铜线以太网端口(使用Cisco IOS 12.0(30)S)
  • 两个供BITS输入时钟使用的RJ-48连接器
环境参数
  • 温度
    • 工作:32-104°F(0-40℃)
    • 非工作:-4-149°F(-20-65℃)
  • 湿度
    • 工作(非冷凝):10-90%
    • 储存(非冷凝):5-95%
可靠性和可用性
  • Cisco NSF
  • Cisco SSO
  • HSRP/VRRP
  • RPR+
  • OIR
  • MPLS-FRR
  • DPT-IPS
  • APS/MSP
网络管理
  • Cisco IOS命令行界面(CLI)
  • 简单网络管理协议(SNMP),包括SONET/SDH MIB(RFC 2558)
  • Cisco 12000 Router Manager
物理规格
  • 重量:6.0lb(2.7kg)
  • 高度:14.5 in.(36.8cm)
  • 宽度:(占用一个瘦插槽):1.25 in.(3.2cm)
  • 长度:18.5 in.(45.7cm)
功率 60W
显示方式 字母数字和LED状态显示
兼容性 安全性
  • UL 60950
  • CSA 22.2-No. 60950
  • EN60950
  • IEC 60950 CB Scheme
  • ACA TS001
  • AS/NZS 3260
EMI
  • FCC Class A
  • ICES 003 Class A
  • AS/NZS 3548 Class B
  • CISPR 22 Class B
  • EN55022/EN50082-1 Class B
  • ETSI EN 300 386 (EN55022 Class B)
  • VCCI Class B
抗干扰性
  • EN 61000-4-2, ESD Level 4 (15-kV空气,8-kV接触)
  • EN 61000-4-3,3级抗辐射干扰性(10V/m)
  • EN 61000-4-4 EFT Level 4
  • EN 61000-4-5 电涌
  • EN 61000-4-6 3级抗传导干扰性(10V)
  • EN 61000-4-11 电压下降
  • EN 55024
ETSI
  • EN 300 386/EN 300 386-2 Class B
网络设备构建系统(NEBS)
本产品可满足以下要求(正在认证中):
  • SR-3580—NEBS:条件等级(3级兼容)
  • GR-63-Core—NEBS:物理保护
  • GR-1089-Core—NEBS:EMC和安全
