应用网络服务

思科广域应用引擎

思科广域应用引擎 (WAE)平台是一个功能强大、便于扩展的网络设备系列,它加载广域网优化和应用加速解决方案,支持分支机构服务器整合、提高了集中应用的性能,并使远程用户在通过广域网访问应用、存储和内容时能获得类似于局域网的性能。

产品概述

地理位置分散的机构在远程地点基础设施的部署、管理和保护方面面临着大量挑战,同时它们还必须为远程用户提供越来越多的多媒体应用内容和服务。由于广域网(WAN)的性能和可扩展性限制直接影响着远程工作人员保持出色生产率的能力,因此另一方面它们在是否将分布式应用和文件服务基础设施集中到公司数据中心的决策中面临彼此矛盾的压力。将应用和服务集中到数据中心,即能充分发挥IT人员和数据保护基础设施的能力,支持协作应用,降低成本并更好地符合法规要求。此外,企业正在寻求能够控制由于新应用和业务流程而引发的带宽要求激增的方法,并希望能透明地提高现有应用的吞吐率和响应能力。

思科WAE平台提供了一个加载思科系统公司®的广域网优化和应用加速产品的统一平台,这其中包括思科广域应用服务(WAAS)软件、思科广域文件服务(WAFS)软件以及思科应用和内容网络系统(ACNS)软件,这不仅加速了远程机构应用基础设施和服务在数据中心的整合,而且为远程用户提供了他们所需的类似局域网的服务水平。配置了思科WAAS的思科WAE平台突破了广域网的性能障碍,出色地结合了应用加速和广域网优化技术,能缩短应用和传输延迟、提高吞吐率,并降低所有基于TCP的应用的广域网带宽使用量。通过从逻辑和物理方面将思科WAAS透明地集成到现有网络中,简化了部署和管理,能够保留现有网络策略、自动在任意网络拓扑上进行搜索,并提供端到端应用流量可视性,从而使监控、管理和排障更方便。因此凭借这个易于部署的产品包,大幅降低了总拥有成本(TCO)、提高了应用性能、能更高效地利用广域网并简化数据保护。

配置了思科WAAS的思科WAE设备

思科WAE硬件为客户提供了一个托管思科广域网优化解决方案的企业级平台。在思科WAE上部署的思科WAAS解决方案的优势如下:

  • 通过基础设施整合而节约成本:思科WAAS能帮助机构将远程机构的服务器基础设施整合到数据中心之中,这其中包括文件服务器、Web服务器、电子邮件服务器、应用服务器和数据库服务器。服务器基础设施的整合最大限度地降低了部署、运营和管理成本,提高了数据可用性并能更好地符合法规要求。
  • 通过类似局域网的性能而提高生产率:思科WAAS采用了应用专用加速以及广域网优化,在通过广域网访问集中应用时提供了近似局域网的性能,提高了员工生产率以及针对Web、文件、视频、电子邮件和企业应用等所有分支机构应用服务的协作能力。
  • 简化数据保护:凭借思科WAAS,IT机构能采用标准的备份、保留、存储管理和恢复流程,并减少了支持多个远程地点所需的IT开支。现在能以比过去低得多的成本和风险,来维护和保持业务连续性和灾难恢复策略。
  • 透明集成:思科WAAS能透明地与现有客户端、服务器、存储和网络基础设施集成(图1)。思科WAAS提供的优化是透明的,无需对基础设施进行任何改动。与使用TCP封装、网络地址转换(NAT)静态隧道或动态隧道的广域网优化产品不同,思科WAAS解决方案无需修改对于实施网络基础设施中托管的增值服务极为重要的信息,就能提供广域网优化功能。通过提供分组网络透明性和保留IP及TCP报头信息,思科WAAS能与目前和未来Cisco IOS®软件的高级网络服务特性,如服务质量(QoS)、NetFlow、访问控制列表(ACL)、优化边缘路由(OER)、IP SLA、路由器和链路冗余性,以及PIX防火墙等其他思科产品互操作。

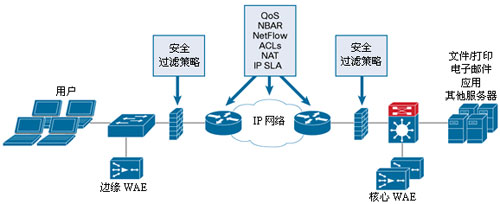

图1. 思科WAAS网络的透明性

思科WAAS网络的透明性

  • 易于部署:思科WAE设备提供了多种部署方法,包括集群式在线部署和带外部署,通过添加更多设备来满足极大型复杂网络架构的各种需求,提供了N+1高可用性和线性可扩展性。思科WAAS的所有自动发现和网络透明性特性与所使用的截获方法无关。
    • 基于重导向的截获功能:思科WAE设备能利用以下技术带外部署:
      • 思科应用控制引擎(ACE)和内容服务模块(CSM):ACE和CSM是能够扩展数据中心的服务器、应用和网络设备部署的成熟解决方案。配置了思科WAAS的思科WAE设备与ACE和CSM集成,能为广域网应用加速提供业界领先的可扩展性和高可用性解决方案。
      • WCCPv2是一个在思科第三层交换机和路由器中实施的IOS特性,能提供对于分组的透明网络截获和重导向、高可用性集群以及负载共享。
      • 基于策略的路由(PBR)是另一种截获和重导向机制,可用来以高可用性配置部署思科WAAS并提供故障转换支持。
    • 在线部署:思科WAE设备可以利用一个能在发生软件或硬件故障时自动旁路的可选4端口网络接口卡,在线方式透明部署,它能保留双向流量,确保网络连接不丢失。利用在线选项部署的思科WAE设备通过菊花链集群,提供了高可扩展性以及主用-主用方式的负载共享和故障转换功能。
  • 适用于大型企业:思科WAAS和思科WAE的设计以数千次大型企业部署经验为基础,是分支机构的可扩展架构的一部分。它们能与现有硬件、软件和管理流程高度集成,以确保最大限度地降低对运行的干扰,加速部署,并透明地保留NetFlow、QoS分类、优先级划分、队列、整形、监管、ACL、负载均衡和高可用性等网络策略。

配置了思科ACNS的思科WAE设备

在随思科ACNS软件一起部署时,思科WAE设备能在互联网或内部网上分发和接收占用大量带宽的多媒体内容,且不会降低性能或出现内容交付延迟。安装了思科ACNS软件后,思科WAE设备能够帮助机构加速在远程地点的视频流解决方案的部署,并帮助客户管理内容缓存和分发。

产品线

思科WAE设备产品线包括三种网络设备,能根据分支机构规模、带宽可用性和使用模式来满足各种客户需要,且可扩展到极大规模的企业级部署。思科WAE设备能作为边缘设备对称地部署在分支机构和远程地点,也能作为核心设备部署在数据中心,如图2所示。此外,思科WAE设备还可利用WCCP或PBR进行带外部署。WCCP是Cisco IOS软件的一个免费特性,为思科WAE部署提供了N+1以上的冗余性和负载均衡功能,简化了思科WAE设备在分支机构或数据中心网络中的部署。思科WAE设备也可通过一个具备故障时自动旁路功能的可选4带宽千兆网络接口卡,在网络内部部署。

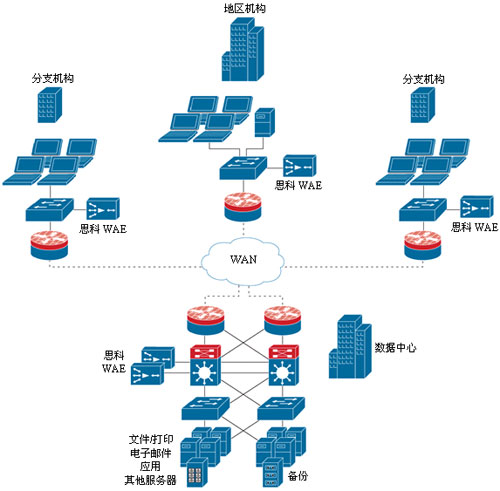

图2. 思科WAAS部署架构

思科WAAS部署架构

Cisco WAE-512 广域应用引擎

Cisco WAE-512 广域应用引擎(图3)专为中小型分支机构边缘部署而设计,为客户提供了一个低成本、高性能的平台,用于托管思科广域网优化和应用加速解决方案。Cisco WAE-512能方便地从逻辑和物理两方面集成到现有分支机构的网络基础设施中,采用单机架单元机型。Cisco WAE-512在基本机箱中提供了1GB RAM,可以选择升级到2GB RAM,以提高性能和扩展能力。当随思科WAAS一起部署时,两个前面操作的SATA磁盘驱动器架即能利用冗余独立磁盘阵列(RAID;简单插拔),配置两个250GB硬盘,以实现较高的磁盘可用性。Cisco WAE-512也能选择配置一个MPEG视频解码器,提供基带视频功能。MPEG解码器卡仅能与思科ACNS软件共用。Cisco WAE-512的产品编号是WAE-512-K9。

图3. Cisco WAE-512

Cisco WAE-512

Cisco WAE-612 广域应用引擎

Cisco WAE-612 广域应用引擎(图4)旨在满足大型企业分支机构和地区机构的边缘部署要求,以及中型数据中心的核心部署要求。Cisco WAE-612的性能、可靠性和可扩展性都高于Cisco WAE-512。Cisco WAE-612包括一个功能强大的双核处理器,两个可热插拔、前面操作的SAS硬盘架,当使用思科WAAS时,能利用RAID-1配置300 GB硬盘。其基本系统采用单机架单元,易于部署,具有2 GB RAM,可选择升级到4GB RAM,以获得更高性能和可扩展性。Cisco WAE-612也能选择配置一个MPEG视频解码器,提供基带视频功能。MPEG解码器卡仅能与思科ACNS软件共用。Cisco WAE-612的产品编号是WAE-612-K9。

图4. Cisco WAE-612

Cisco WAE-612

Cisco WAE-7326 广域应用引擎

Cisco WAE-7326 广域应用引擎(图5)提供了思科WAE设备产品线中的最高性能和可用性,能作为一个核心广域网优化和应用加速设备,部署在大型企业数据中心之中。Cisco WAE-7326具有4 GB RAM,能为客户提供最高的广域网优化和应用加速性能,以及极高的可扩展性。Cisco WAE-7326包括两个热插拔冗余电源,采用2机架单元机型。Cisco WAE-7326支持2到6个前面操作、可热插拔的内部SCSI硬盘,能提供1.8 TB存储。在使用WCCPv2部署时,最多能将32个Cisco WAE-7326集成到一个服务群组中,支持最大规模的企业部署。Cisco WAE-7326的产品编号是WAE-7326-K9。

图5. Cisco WAE-7326

Cisco WAE-7326

表1. 思科WAE设备产品线定位

平台 处理器 最大硬盘容量 RAM 容量 定位

Cisco WAE-512

一个单核心处理器

2 X 250 GB

1到2 GB

  • 部署在中小型分支机构边缘
  • Cisco WAE-612

    一个双核心处理器

    2 X 300 GB

    2到4 GB

  • 部署在大中型企业分支机构边缘
  • 部署在中型数据中心的核心
  • Cisco WAE-7326

    两个处理器

    6 X 300 GB

    4 GB

  • 部署在大型和极大型数据中心的核心
  • 部署在极大型分支机构的边缘或大型企业边缘

  • 思科WAE软件和产品功能表

    所有思科WAE型号都可通过配置,运行思科WAAS软件、思科WAFS软件或思科ACNS软件,籍此,使用上述任何应用的客户都拥有通用硬件备件型号,简化了运行并降低了总成本。每个软件版本需要一个独立的许可,不能同时安装或运行两个软件选项。

    配置了思科WAAS软件或思科WAFS软件的思科WAE

    思科WAE平台上能够部署思科WAAS软件4.0及更高版本或思科WAFS软件3.0.7及更高版本。思科WAAS提供两个不同特性级别的许可证,如下所示:

    • 传输许可证:思科WAAS传输许可证提供了思科WAAS的所有广域网优化功能,以帮助机构提高已经集中的应用的性能。思科WAAS传输许可包括思科WAAS数据冗余消除(DRE)特性、基于进程的自适应LZ压缩、思科WAAS传输流优化(TFO)和集中管理功能
    • 企业许可证:思科WAAS企业许可证提供了思科WAAS传输许可证的所有功能, 以及应用专用加速、针对CIFS协议的服务器卸载服务和Windows打印服务,以帮助IT机构整合昂贵的远程机构服务器和存储基础设施,并提供增强协作体验和集中数据保护。

    表2. 配置了思科WAAS或思科WAFS的思科WAE:产品功能表

    Cisco WAE-512 Cisco WAE-612 Cisco WAE-7326

    思科WAAS传输许可证

    Y

    Y

    Y

    思科WAAS企业许可证

    Y

    Y

    Y

    思科WAAS集中管理器许可证

    Y

    Y

    Y

    思科WAFS软件版本3.0.7

    Y

    Y

    Y

    思科WAFS软件版本3.0.7集中管理器

    Y

    Y

    Y


    配置了思科ACNS软件的思科WAE

    思科WAE设备平台上能部署思科ACNS软件版本5.4.3、5.5.1及更高版本。在部分设备型号上,思科ACNS软件能配置为内容引擎、内容路由器或内容分发管理器(CDM)。所有产品都是作为内容引擎而订购和直接从工厂供货的。在支持上述配置的型号上,通过一个命令行接口(CLI)命令,能将内容引擎改为其他功能。但是该产品仅能提供一项功能(内容引擎、内容路由器或CDM),不能配置为同时执行两项功能。随早于5.0版本的思科ACNS软件一起销售的思科WAE和内容引擎(CE)平台,也能运行思科ACNS软件5.0或更高版本,但不能如上重新配置。

    表3. 配置了思科ACNS的思科WAE:产品功能表

    Cisco WAE-512 Cisco WAE-612 Cisco WAE-7326

    思科ACNS软件(版本5.5.1)

    Y

    Y

    Y

    思科ACNS CDM

    Y

    Y

    思科ACNS内容路由器

    Y

    Y

    思科IP/TV®程序管理器

    Y

    Y


    思科WAE硬件规格

    表4. 思科WAE硬件规格

    Cisco WAE-512 Cisco WAE-612 Cisco WAE-7326

    基本RAM

    1 GB

    2 GB

    4 GB

    最大RAM

    2 GB

    4 GB

    4 GB

    最大存储

    2个250-GB SATA 硬盘

    2个300-GB SAS硬盘

    6个300-GB SCSI硬盘

    网络接口

    2个10/100/1000BASE-T

    2个10/100/1000BASE-T

    2个10/100/1000BASE-T

    电源

    1个350W交流电源

    1个350W交流电源

    2个625W热插拔冗余交流电源

    机架单元

    1

    1

    2

    MPEG解码器(可选)

    1. 有(仅在采用思科ACNS软件时支持)
    2. MPEG-1和2
    3. DB-15音频接头
    4. BNC 合成视频输出
    5. 7引脚DIN S端子视频输出接头
    1. 有(仅在采用思科ACNS软件时支持)
    2. MPEG-1和2
    3. DB-15音频接头
    4. BNC 合成视频输出
    5. 7引脚DIN S端子视频输出接头

    闪存

    128 MB小型闪存

    128 MB小型闪存

    128 MB小型闪存

    外部SCSI连接器

    双通道U320 SCSI

    高度

    1.75英寸(43毫米)

    1.75英寸(43毫米)

    3.36英寸(85.4毫米)

    宽度

    17.2英寸(440毫米)

    17.2英寸(440毫米)

    17.5英寸(443.6毫米)

    长度

    22.1英寸(559毫米)

    22.1英寸(559毫米)

    27.64英寸(702.0毫米)

    发货尺寸(带包装)

    39 x 23 x 6.5英寸(990.6 x 584.2 x 165.1毫米);每个货盘6个机箱

    39 x 23 x 6.5英寸(990.6 x 584.2 x 165.1毫米) ;每个货盘6个机箱

    39 x 23 x 6.5英寸(990.6 x 584.2 x 254毫米) ;每个货盘4个机箱

    最大重量

    28磅(12.7公斤)

    28磅(12.7公斤)

    64磅(29.03公斤)

    通用电源输入参数

    1. 低输入电压范围:100到127 VAC
    2. 高输入电压范围:200到240 VAC
    3. 输入千伏安(kVA)的大约范围:
      1. 最小值:0.102 kVA
      2. 最大值:0.55 kVA
    1. 低输入电压范围:100到127 VAC
    2. 高输入电压范围:200到240 VAC
    3. 输入kVA的大约范围:
      1. 最小值:0.102 kVA
      2. 最大值:0.55 kVA
    1. 低输入电压范围:100到127 VAC
    2. 高输入电压范围: 180到265 VAC
    3. 输入kVA的大约范围:
      1. 最小值:0.36 kVA
      2. 最大值:0.83 kVA
    环境参数

    工作温度

    50到95ºF (10到35ºC)

    50到95ºF (10到35ºC)

    50到95ºF (10到35ºC)

    非工作温度

    –40到140ºF (–40到60ºC)

    –40到140ºF (–40到60ºC)

    –40到140ºF (–40到60ºC)

    湿度

    非工作:8到80%

    非工作:8到80%

    非工作:8到80%

    高度

    最大高度:6500英尺(2000米)

    最大高度:6500英尺(2000米)

    最大高度:7000英尺(2133米)

    符合的法规

    CE标记

    CE标记

    CE标记

    安全

    1. UL 1950
    2. CSA-C22.2 No. 950
    3. EN 60950
    4. IEC 60950
    1. UL 1950
    2. CSA-C22.2 No. 950
    3. EN 60950
    4. IEC 60950
    1. UL 1950
    2. CSA-C22.2 No. 950
    3. EN 60950
    4. IEC 60950

    EMC

    1. FCC Part 15 (CFR 47) Class A
    2. ICES-003 Class A
    3. EN 55022 Class A with UTP cables
    4. CISPR22 Class A with UTP cables
    5. ASNZ 3548 Class A with UTP cables
    6. VCCI Class A with UTP cables
    7. EN 55024
    8. EN 50082-1
    1. FCC Part 15 (CFR 47) Class A
    2. ICES-003 Class A
    3. EN 55022 Class A with UTP cables
    4. CISPR22 Class A with UTP cables
    5. ASNZ 3548 Class A with UTP cables
    6. VCCI Class A with
    7. UTP cables
    8. EN 55024
    9. EN 50082-1
    1. FCC Part 15 (CFR 47) Class A
    2. ICES-003 Class A
    3. EN 55022 Class A with UTP cables
    4. CISPR22 Class A with UTP cables
    5. ASNZ 3548 Class A with UTP cables
    6. VCCI Class A with UTP cables
    7. EN 55024
    8. EN 50082-1

    订购信息

    思科WAE硬件不能单独订购,必须与本文所述的思科WAAS、思科WAFS或思科ACNS软件选项之一共同订购。

    表5. 思科WAE硬件的产品编号

    产品编号 硬件和软件配置选项

    WAE-512-K9

    1. 软件选项:思科ACNS软件、思科WAFS软件或思科WAAS软件
    2. 存储选项:以下两个硬盘(HDD)架配置选项之一1
      1. 1或2个80-GB SATA驱动器(产品编号DISK-SATA2-80GB),共160 GB内部存储(仅限思科ACNS)
      2. 1或2个250-GB SATA驱动器(产品编号DISK-SATA2-250GB),共500 GB内部存储
    3. 内存选项:1个附加1-GB内存模块(产品编号MEM-WAE-1GB),共2 GB内部存储
    4. 仅限思科ACNS软件的附加选项:MPEG解码器卡(产品编号CE-VIDEO-1P-D)

    WAE-612-K9

    1. 软件选项:思科ACNS软件、思科WAFS软件或思科WAAS软件
    2. 存储选项:以下两个硬盘(HDD)架配置选项之一1
      1. 2个146-GB SAS驱动器(产品编号DISK-SAS-146GB),共292 GB内部存储(仅限思科ACNS)
      2. 2个300-GB SAS驱动器(产品编号DISK-SAS-300GB),共600 GB内部存储
    3. 内存选项:2个附加1-GB内存模块(产品编号MEM-WAE-2GB),共4 GB内部存储
    4. 仅限思科ACNS软件的附加选项:MPEG解码器卡(产品编号CE-VIDEO-1P-D)

    WAE-7326-K9

    1. 软件选项:思科ACNS软件、思科WAFS软件或思科WAAS软件
    2. 存储选项:以下两个硬盘(HDD)架配置选项之一1
      1. 2到6个72-GB SCSI驱动器(产品编号DISK-SCSI-72GB)(仅限思科ACNS)
      2. 2到6个144-GB SCSI驱动器(产品编号DISK-SCSI-144GB)
      3. 2到6个300-GB SCSI驱动器(产品编号DISK-SCSI-300GB)
    3. 内存选项:2个附加1-GB内存模块(产品编号MEM-WAE-2GB),共4 GB内部存储
    4. 仅限思科ACNS软件的附加选项:MPEG解码器卡(产品编号CE-VIDEO-1P-D)
    硬件备件

    CE-VIDEO-1P-D=

    MPEG 1,2视频解码器,备件

    DISK-SATA2-80GB(=)

    80-GB HDD (SATA2),备件

    DISK-SATA2-250GB(=)

    250-GB HDD (SATA2),备件

    DISK-SAS-146GB(=)

    146-GB HDD (SAS),备件

    DISK-SAS-300GB(=)

    300-GB HDD (SAS),备件

    DISK-SCSI-72GB(=)

    72 GB SCSI磁盘驱动器,用于WAE-7326,备件

    DISK-SCSI-144GB(=)

    144 GB SCSI磁盘驱动器,用于WAE-7326,备件

    DISK-SCSI-300GB(=)

    300 GB SCSI磁盘驱动器,用于WAE-7326,备件

    MEM-WAE-1GB(=)

    1x WAE 1GB内存模块

    MEM-WAE-2GB(=)

    2x WAE 1GB内存模块

    单电源线



    1思科WAE设备不支持不同大小的硬盘的组合。

    WCCP支持

    WCCP是运行在以下思科平台上的Cisco IOS软件的一个免费软件特性:1800、2600、2800、3600、3700、3800和7000系列等思科路由器,Catalyst 4500、4900和6500系列等思科交换机。
