SFS 7012和7024 Infiniband服务器交换机

企业数据中心向企业计算的移植在充分利用服务器扩展的同时,进一步推动了整合和更好地管理I/O资源的需求。随着成本较低、外形较小的单机架单元(1RU)服务器和刀片服务器的广泛普及,企业正在寻求整合基础设施的新方法。许多数据中心管理人员也在考虑如何使用集群来更好地从这些计算资源中获益。这就需要拥有一个针对服务器阵列而优化的高密度交换平台。

产品概述

Cisco® SFS 7012和7024 InfiniBand服务器交换机(图1)适用于超大型、密集的高性能计算环境。Cisco SFS 7012在一个7RU机箱中,通过144个10Gbps InfiniBand端口提供了全双向带宽。Cisco SFS 7024在一个14RU机箱中,通过10Gbps或96个30Gbps端口提供了全双向带宽。这两个系统都针对至少256个节点的密集集群计算环境进行了优化。它们经济有效地为计算环境提供无阻塞、低延迟交换功能。当与Cisco SFS 3000系列多阵列服务器交换机共用时,整个Cisco SFS 7000系列可以将I/O和链路整合到局域网和存储局域网中。

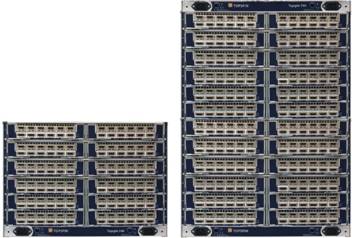

图1. Cisco SFS 7012和7024 InfiniBand服务器交换机

Cisco SFS 7012和7024 InfiniBand服务器交换机

优势

Cisco SFS 7012和7024提供了以下优势:

  • 在一个可全面管理的交换机中提供了全面的性能和阵列诊断工具
  • 基于业界标准的高性能InfiniBand互联技术
  • 为高性能计算、科学和企业应用提供了理想的互联
  • 可与Cisco SFS 7000系列InfiniBand服务器交换机和Cisco SFS 3000系列多阵列服务器交换机集成,提供广泛的存储以及WAN和LAN连接选项
  • 凭借基于服务器的思科子网管理器,可将集群扩展到4600个节点

特性

Cisco SFS 7012和7024提供了以下特性:

  • 288个无阻塞10Gbps (4X) InfiniBand服务器连接端口,具有全双向带宽
  • Cisco SFS 7024每插槽提供4个无阻塞30Gbps (12X)端口
  • 可热插拔组件,包括热插拔冗余风扇和电源
  • 内嵌阵列管理的智能交换机,可运行由数千节点组成的集群
  • 使用基于服务器的外部思科子网管理器,来实现最高可扩展性

高可靠性和可用性

Cisco SFS 7012和7024提供优化的可靠性和可用性。每个交换机都包含热插拔组件,避免停机现象,实现了集群或计算环境的最高可用性。这其中包括热插拔冗余风扇和电源,无需对交换机断电即可现场升级这些组件。籍此可提高计算集群的整体可用性。

阵列密度

Cisco SFS 7012和7024属于当今业界密度最高的InfiniBand交换机。凭借每插槽12个10Gbps或4个30Gbps端口,它们在混合式速度选项和服务器精确度方面提供了最高灵活性。当与Cisco SFS 7000系列固定配置和模块化InfiniBand交换机共用时,Cisco SFS 7012和7024在一个可支持数千节点的架构中提供了业界领先的灵活性。

升级到30Gbps InfiniBand

Cisco SFS 7012和7024中的可拆除线卡模块有助于平稳升级到30 Gbps (12X) InfiniBand功能。每个模块插槽支持最多4个30Gbps无阻塞12X InfiniBand端口。每Cisco SFS 7012机箱最多可配置48个12X端口,每Cisco SFS 7024机箱则最多可配置96个12X端口。12X支持可实现到下一代服务器的高带宽连接。当为大中型集群部署多层交换阵列时,该技术也适用于多个交换机的上行连接。灵活的思科交换机架构采用了下一代技术,使InfiniBand用户无需购买全部新基础设施即可实现升级。

产品规格

表1介绍了Cisco SFS 7012和7024的系统架构。表2和表3列出了物理和环境规格。表4列出了管理特性。


表1. 系统架构
Cisco SFS 7012 Cisco SFS 7024

卡,端口,插槽

  • 最多144个无阻塞10Gbps (4X) InfiniBand或48个无阻塞30Gbps (12X) InfiniBand端口
  • 12个插槽,每个可承载一个12端口4X或4端口12X InfiniBand线卡
  • 铜线或光纤接口
  • 一个RS-11串行端口和一个以太网管理端口
  • 最多288个无阻塞10Gbps (4X) InfiniBand或96个无阻塞30Gbps (12X) InfiniBand端口
  • 24个插槽,每个可承载一个12端口4X或4端口12X InfiniBand线卡
  • 铜线或光纤接口
  • 两个RS-11串行端口和两个以太网管理端口

性能

  • 所有端口均无阻塞且为线速,总带宽为2.8Tbps(144个端口x 10 Gbps x双向)
  • 所有端口均无阻塞且为线速,总带宽为5.76Tbps(288个端口x 10 Gbps x双向)

机箱

  • 7RU, 19英寸机架安装机箱
  • 无源中间面板设计,一边为电缆连接,另一边为有源组件
  • 所有模块均可热插拔
  • 14RU, 19英寸机架安装机箱
  • 无源中间面板设计,一边为电缆连接,另一边为有源组件
  • 所有模块均可热插拔

交换阵列和管理模块(“Spine模块”)

  • 每系统3个
  • 可热插拔的现场可更换组件(FRU)
  • 运行状态、主用阵列控制器和报警LED
  • 每系统6个
  • 可热插拔FRU
  • 运行状态、主用阵列控制器和报警LED

线卡模块(“Leaf模块”)

  • 每系统12个
  • 12个4X InfiniBand端口或4个12X InfiniBand端口
  • 在逐个端口的基础上支持可热插拔的光介质转换器
  • 用于每个端口的物理连接和流量LED
  • 可热插拔FRU
  • 端口状态、运行状态和报警LED
  • 每系统24个
  • 12个4X InfiniBand端口或4个12X InfiniBand端口
  • 在逐个端口的基础上支持可热插拔的光介质转换器
  • 用于每个端口的物理连接和流量LED
  • 可热插拔FRU
  • 端口状态、运行状态和报警LED

电源

  • 每系统6个
  • 冗余、可热插拔的FRU
  • 每电源350W
  • 运行状态和报警LED
  • 每系统12个
  • 冗余、可热插拔的FRU
  • 每电源350W
  • 运行状态和报警LED

风扇模块

  • 每系统4个风扇架(每风扇架有2个风扇)
  • 制冷:前后通风
  • 冗余、可热插拔的FRU
  • 运行状态和报警LED
  • 每系统8个风扇架(每风扇架有2个风扇)
  • 制冷:前后通风
  • 冗余、可热插拔的FRU
  • 运行状态和报警LED

表2. 物理规格
Cisco SFS 7012 Cisco SFS 7024

安装

可安装在一个标准的19英寸EIA机架中

可安装在一个标准的19英寸EIA机架中

尺寸

  • 标准19英寸机架安装
  • 7RU高(12.25英寸)
  • 25.75英寸长
  • 标准19英寸机架安装
  • 14RU高(24.5英寸)
  • 25.75英寸长

空气流通

前后空气流通

前后空气流通

重量

60–110磅,根据配置而定

100–200磅,根据配置而定


表3. 环境规格
Cisco SFS 7012 Cisco SFS 7024

温度

工作温度:50到113°F(10到45°C)

存储温度:–40到167°F(–40到75°C)

工作温度:50到113°F(10到45°C)

存储温度:–40到167°F(–40到75°C)

高度

工作高度:10,000英尺

存储高度:40,000英尺

工作高度:10,000英尺

存储高度:40,000英尺

湿度

工作湿度:20到80%,非冷凝

存储湿度:5到90%,非冷凝

工作湿度:20到80%,非冷凝

存储湿度:5到90%,非冷凝

冲击

工作:最大5G, 11 ms半正弦曲线;最大10G,5 ms半正弦曲线

存储:最大10G, 11 ms半正弦曲线

工作:最大5G, 11 ms半正弦曲线;

最大10G,5 ms半正弦曲线
存储:最大10G, 11 ms半正弦曲线

震动

工作:最大0.50G, 3–200 Hz,15分钟(正弦曲线);1.02G,3-axis,底/顶,左/右,前/后(随机)

存储:最大0.50G, 3–200 Hz,15分钟(正弦曲线);2.09G,3-axis,底/顶,左/右,前/后(随机)

工作:最大0.50G, 3–200 Hz,15分钟(正弦曲线);1.02G,3-axis,底/顶,左/右,前/后(随机)

存储:最大0.50G, 3–200 Hz,15分钟(正弦曲线);2.09G,3-axis,底/顶,左/右,前/后(随机)

电源

90–264 V AC自动调节,47–63 Hz

每电源最大功耗350W

90–264 V AC自动调节,47–63 Hz

每电源最大功耗350W


表4. 管理特性
Cisco SFS 7012 Cisco SFS 7024



Cisco SFS 7012

Cisco SFS 7024

子网管理

外部子网管理器,可实现可扩展部署

外部子网管理器,可实现可扩展部署

网络管理

  • 支持方便的带内和带外配置、监控及维护
  • 基于Web的系统管理GUI
  • 通过Telnet、Secure Shell 2 (SSH v2)协议和串行接口提供命令行接口(CLI)
  • 支持方便的带内和带外配置、监控及维护
  • 基于Web的系统管理GUI
  • 通过Telnet、SSHv2协议和串行接口提供CLI

管理框架

支持简单网络管理协议版本2(SNMPv2)

支持SNMPv2


产品系列

Cisco SFS 7012和7024属于一个完整的服务器交换机系列,该系列还包括Cisco SFS 3000系列多阵列交换机和Cisco SFS 7000及7008 InfiniBand服务器交换机。

订购信息

如需订购,请访问思科订购主页。表5列出了Cisco SFS 7012和7024的订购信息。


表5. 订购信息
产品编号 说明

SFS-7012

Cisco SFS 7012 InfiniBand服务器交换机,144端口机箱

SFS-7024

Cisco SFS 7024 InfiniBand服务器交换机,288端口机箱

SFSX7012/24-4X12

Cisco SFS 7012/7024 InfiniBand 4X 12端口线卡

SFS-7012/24-FM

Cisco SFS 7012/7024交换机阵列模块-无管理

SFS-7012/24-MM-K9

Cisco SFS 7012/7024交换机阵列模块-带管理

PWR-SFS7012/24

Cisco SFS 7012/7024电源


服务和支持

为了帮助客户更快地获得成功,思科系统公司®提供了多种服务计划。这些创新的服务计划通过一个由人员、流程、工具和合作伙伴构成的独特网络提供,可以实现很高的客户满意度。思科服务可以帮助您保护您的网络投资,优化网络运营,让您的网络为新的应用做好充分的准备,从而拓展网络智能并增强您的业务优势。如需了解更多关于思科服务的信息,请访问思科技术支持服务或者思科高级服务。
