Cisco ONS 15454 SDH多业务传输平台

引领传统的TDM到新的层次

大多数SDH城域网络基于面向语音的TDM技术。这些网络依赖于传统的、为传输语音信号优化的分插复用器 (ADM) 和数字交叉连接 (DXC)设备,无法充分满足今天日渐增长的数据传输需求。这些传统设备缺乏扩展性并且不能很好地传输IP数据流。

传统的ADM仅仅为处理一种速率的信号作了优化,如STM-1、STM-4、STM-16或STM-64,并且只支持数量有限的业务接口。每种速率都需要自己的ADM、单独的DXC互联它们。这样一来,很多机箱连接着很多电路构成的系统非常笨重,不仅成本高昂,而且建网时间长和管理不便。

由于传统的ADM网络包含大量的网络设备,管理员必须花费可观的时间和资源来配置电路。例如,拥有STM-16 ADM的服务提供商在其每个设备的放置点都需要相应的连接板提供穿过全网的连接,用于配置设备间的电路。

与之相比,新一代的ONS15454 SDH多业务传输平台 (MSTP或MSPP)在一个单一的机箱中集成了DXC和ADM的功能,并且可以提供多种速率、多种业务类型的接口,因此建网使用的设备其数量只有传统方式的三分之一甚至更少。网络建设和业务开通的周期大大缩短,相当于运营商的收入也增加了。

CISCO ONS 15454 SDH多业务传输平台

对于设计紧凑、模块化结构并且具备CISCO特有的简单易用、图形化点击方式的A-Z电路配置 (A-Z provisioning) 能力的ONS15454 SDH MSTP,用户可以在一个工作日内完成设备的安装和电路的配置,而对传统的SDH设备而言,这一过程可能需要花费数个星期。

传统的SDH应用vs. ONS15454 SDH MSTP

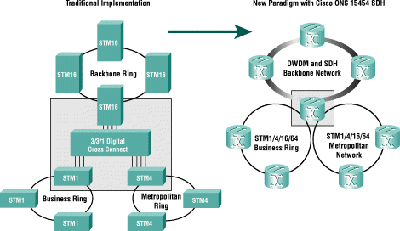

图1 传统的SDH应用vs. ONS15454 SDH MSTP

无与伦比的集成度:一个平台替代多个

ONS15454 SDH MSTP的创新设计可以提供非常高的功能集成。不象传统的ADM需要使用独立的DXC连接多个点,ONS15454 SDH MSTP同时具备DXC和ADM的功能,电信号和光信号之间的转换在一个机箱中完成而无需多个分离的网络设备,极大地简化了光传输网络的设计和实施,也大大降低了网络建设成本、占用的机房空间和消耗的电量。

集成了多个SDH复用器、光网络和数据网络设备功能并且易于使用的ONS15454 SDH MSTP能支持各种网络拓扑:点到点,线性分插,环形,网状。对外提供的业务接口类型也多种多样:传统的TDM 接口(E1、E3、DS3),数据接口 (10/100/1000M 以太网),光接口 (STM-1、STM-4、STM-16、STM-64),以及密集波分复用 (DWDM) 接口。选择不同类型的接口卡即可满足不同带宽、不同业务的光网络需求。

拥有无阻塞交叉连接容量 (支持VC4-Xc、VC-12/3-Xc交叉) 和数据交换功能的ONS15454 SDH MSTP也可以用作分布式的带宽管理。

使用电信级的ONS15454,运营者可以在一个机箱上终结多个环形或线形系统;混用多种业务接口的板卡可以在统一的平台上传输数据、语音和视频,在单一的机箱中支持无与伦比的高阶带宽管理。

ONS15454 SDH MSTP通过把多种业务封装在波长中来最大化业务密度,可以让服务提供商快速增加新的业务并有效运营,赢得新的市场。

前所未有的传输灵活性

通过和今天的SDH网络的无缝配合,并根据客户的需求加入了其它类型的光传输业务,CISCO ONS15454 SDH MSTP 将目前呆板的传统TDM传输网变成了未来灵活的对数据业务敏感的高速传输平台。在一个平台上同时提供PDH/SDH、以太网和DWDM业务,ONS15454 SDH MSTP给服务提供商提供了多种多样的光传输选项和理论上无限制的带宽扩展能力。

以太网传输能力

CISCO ONS15454 SDH MSTP允许多条以太网电路共享网络端带宽,可以有效地利用传输带宽。板卡上用户端的I/O端口如10/100BASET或千兆端口GE,可以单独或成组地和网络端的带宽相链接,并以VC-4、VC-4-2c/4c/8c为单位。利用IEEE 802.1Q VLAN,多个以太网端口或电路可以逻辑上汇聚在一起但仍保持用户数据间的分离。高优先级、实时的业务可以使用IEEE 802.1P协议进行优先级分配。并利用内置在以太网卡上的IOS技术,实现对以太网端口实现基于1Mbps为步长的带宽流量管理。

使用ONS15454 SDH MSTP上面的4口GE卡,即G1000-4,运营商现在可以灵活地传输千兆以太网业务,而无需建造重叠的网络或重新设计已有的SDH网络。板卡上用户端的GE口可以单个地或成组地和网络端的带宽链接,按照VC-4/-2c/3c/4c/8c/16c步长递增。

同时ONS15454平台上的以太网卡不仅支持一层透明传输、二层交换功能,还支持三层路由功能。ONS15454的以太网解决方案为运营商建造传输网络时提供了巨大的灵活性:既支持传统的基于TDM的业务,又能有效传输数据业务。

光网络示意图
图2 光网络示意图

史无前例的多业务接口

ONS15454 SDH MSTP可以高效地汇聚数据、语音和视频业务以便于在网络中传输。包括TDM、IP、Ethernet和视频在内的任何业务均能在ONS 15454的多个通用卡槽中方便地处理。各种数据流可分别或共同传输,可以使用一对一专用带宽模式传输,也可用集中模式传输,对过量使用率没有限制。

ONS15454可支持第二层/第三层的交换,提供可配置的数据带宽和可选择的带宽共享,既是专用的-低延时的联网,又是共享的-骨干带宽最大程度的利用。

自动保护倒换机制

为了构建高可靠性的传输网,ONS15454支持公共部件的内置冗余、G.811/812内部时钟、两个时钟输入、同步状态信息 (SSM) 和双电源输入。

ONS15454支持多种保护机制,包括2纤/4纤复用段共享保护环 (2F/4F MS-SPRings),单向和双向复用段保护切换 (MPS),子网连接保护 (SNCP) 环、网状网保护 (PPMN) 和生成树协议。

新一代网络经济

用户部署ONS15454后,可以实现CISCO承诺的INTERNET扩展性、运营商级的光网络,并在这一平台上可以开通新的业务来扩展市场和增加利润。

拥有目前最强大的多业务汇聚和集中功能并和光传输功能完美融合的ONS15454能够大大降低业务开通的成本。ONS15454 SDH MSTP符合ETSI标准,3台设备可以容纳于一个标准的长宽300mm×600mm高2000mm的机架中。ONS15454的特点体现在业界最高的带宽、最大的端口密度、最高的灵活性、最小的设备体积和最低的使用周期成本。ONS15454安装简便、配置快速并且易于升级,因此获得了最低的使用周期成本,为下一代网络经济提供了保障。

凭借内置的“网络感知”、基于Java的图形用户界面 (GUI)-CISCO 传输控制器 (CTC),ONS15454成为功能强大、易于使用的传输平台。ONS15454能提供可扩展的带宽、容易的交叉复接 (grooming)、A-Z电路配置、自动网络拓扑发现和用户带宽管理,允许运营商围绕订户需求来设计传输网而不受设备限制。CTC可以在低档的PC机上运行,无需购买其它附加的离线程序。

另外,ONS15454提供OSS/NMS接口的简化,支持CORBA和SNMP接口。

迅速开通和多样的业务

ONS15454允许运营商比以前更快地、更高效地开通新业务-快速获得占领新市场的机会并满足苛求的用户。以下是ONS15454不仅仅能支持而且能快速实施的一些应用:
  • 交换/中心站与长距光核心网络之间的接口
  • 城域视频、数据、语音传输光骨干网
  • 透明LAN业务 (TLS) 平台
  • 园区和大学骨干网
  • 商业传输网
  • 分布式带宽管理器
  • 语音交换机接口
  • 同时作为DSLAM、语音汇聚器和传输系统
  • 有线电视 (CATV) 传输骨干网
  • 无线小区业务汇聚器
  • 高速ATM / 路由器链路扩展器

技术参数

接口

符合的标准
概述 G.707
设备 G.781, G.782, G.783, G.811, G.812, G.813
物理接口 G.957 和 G.691 光接口, G.703电接口
性能要求 G.823, G.825, G.826, G.829
映射结构 AU4, TU-3, TU-12, VC-12/VC-3/VC-4/8/16/32/64

电接口
E1 - 2 Mbit/s 非同步 14/42端口/每卡 75 ohm (T54 connector) and 120 ohm (DBx connector/MOLEX connector) options
E3 - 34 Mbit/s 非同步 12端口/每卡 75 ohm (T54 Connector)
DS3 - 45 Mbit/s 非同步 12端口/每卡 75 ohm (T54 connector)
STM-1e 155Mbit/s 12 端口/每卡 75 ohm (T54 connector)

光接口
STM-1 (155520 kbit/s) 接口 0:1, 1+1, SNC,
工作波长
端口密度
1310 nm G.957/S-1.1
每模块4端口/8端口
STM-4 (622080 kbit/s) 接口
工作波长
端口密度
1310 nm G.957/S-4.1
每模块1端口/4端口
工作波长
端口密度
1310 nm G.957/L-4.1
每模块1端口
工作波长
端口密度
1550 nm G.957/L-4.2
每模块1端口
STM-16 (2 488 320 kbit/s) 接口
工作波长
端口密度
1310 nm G.957/S-16.1
每模块1端口
工作波长
端口密度
1550 nm G.957/L-16.2
每模块1端口
STM-16 (2 488 320 kbit/s) ELR接口
工作波长
端口密度
ITU 100GHz grid (37 wavelengths)
每模块1端口
STM-64 (9 953 280 kbit/s) 接口
工作波长
端口密度
1550 nm G.691/L-64.2
每模块1端口
所有光接头都是标准的SC光接头

数据接口
10/100 BaseT 接口(交换式/路由式)
端口密度
依照的标准
每模块12端口
符合 IEEE 802.1D标准的生成树
符合 IEEE 802.1W快速生成树
符合 IEEE 802.1s基于每个VLAN生成树
符合 IEEE 802.1p标准的优先级管理
符合 IEEE 802.1q标准的逻辑VLAN、Q inQ
符合 IEEE 802.3X标准的流量控制
静态路由
动态路由:RIP、OSPF、EIGRP、BGP、IS-IS
WDRR质量保证(QoS)协议
DSCP
ACL(访问控制列表)
HSRP
IGMP
VRF-Lite (VPN路由、转发协议)
千兆以太网接口 (交换式/路由式)
端口密度
依照的标准
每模块2端口
符合 IEEE 802.1D标准的生成树
符合 IEEE 802.1W快速生成树
符合 IEEE 802.1s基于每个VLAN生成树
符合 IEEE 802.1p标准的优先级管理
符合 IEEE 802.1q标准的逻辑VLAN、Q inQ
符合 IEEE 802.3X标准的流量控制
静态路由
动态路由:RIP、OSPF、EIGRP、BGP、IS-IS
WDRR质量保证(QoS)协议
DSCP
ACL(访问控制列表)
HSRP
IGMP
VRF-Lite (VPN路由、转发协议)
千兆以太网接口(线速)
端口密度
依照的标准
每模块4端口
无第二层交换功能
流控
线速和非线速点到点传输能力

带宽管理
系统容量 336 x 2 Mbit/s, 120 x 45 Mbit/s, 120 x 34 Mbit/s
120xFE,  20/40xGE
96 x STM-1, 48 x STM-4, 12 x STM-16, 4 x STM-64
无阻塞 VC-4 交叉连接能力 (群路/群路, 支路/支路, 群路/支路)
单向/双向交叉连接
交叉连接VC-4、VC-12
每系统支持最多 32个SNCP环和5个 MS SPRing环

性能要求
STM-N接口抖动 G.813, G.825
PDH 接口抖动 G.823, G.783
错误性能 G.826, G.829
性能监测 G.826, G.829

保护和冗余
电接口卡冗余
1:0, 1:1, 1:N 设备保护 对2 Mbit/s板卡 (N = max. 3/4)
1:0, 1:1 设备保护 对34 Mbit/s 板卡
1:0, 1:1, 1:N 设备保护 对45 Mbit/s板卡 (N = max. 4)
1:0, 1:1, 1:N 设备保护 对155 Mbit/s电板卡 (N = max. 4)
光接口卡冗余
STM-1/4/16/64 板卡 1+1 线性保护
公共卡冗余
交叉连接卡和定时/通信/控制卡1+1 冗余保护
子网连接保护
SNC/I
可配置保持、恢复时间
所有保护机制最多 50 ms 的切换时间
复用段共享环保护
2 纤 MS-SPRing :STM-4/16/64
4 纤 MS-SPRing : STM- 16/64

时钟和同步

同步接口

2048 kHz (G.703.10) 和 2048 kbit/s (G.703.6) (用户可选) - 75 or 120 ohm
64 kHz + 8 kHz 复合时钟输入 (HW ready)
内置震荡器 Stratum - 3 精度4.6 ppm acc. G.813 option 1,
定时模式:
自由震荡模式 精度 4.6 ppm
保持模式
锁定模式: 一个外部同步输入
一个 STM-N 输入
自动参考信号切换 依照 ETS 300 417-6
支持SSM

OAM&P
本地管理和维护 Faceplate LEDs, LCD screen, Cisco Transport Controller (CTC) software via RJ-45 connection
集中管理和维护 LAN接口和DCC
软件下载通过 LAN接口和DCC
报警 可配置
本地管理 嵌入式CTC应用
TCCi 模块中内置CTC软件
Win NT, Win 95/98 CTC software on CD-ROM with software purchase.


网络管理
子网/本地管理通过 CTC via RJ-45 接口
SNMP, CORBA北向接口


物理尺寸
子架 尺寸 617 x 432 x 280 mm (H x W x D)
重量 120kg to 220 kg (55 to 100 lb)

电源
供电 -48/-60 V DC
符合 ETS 300 132-2
耗电量 一般配置耗电650 W
接地 符合 ETS 300 253

工作环境
  温度范围 湿度 ETS 300 019-3
工作温度 -5oC to +45oC (3个子架/每机架) 95% Class 3.2
存储温度 -25oC to +55oC 100% Class 1.2
运输 Class 2.3 依照 ETS 300 386-1 class B

电磁兼容性
EN5022 Class B, EN300 386-2, CISPR Class B, FCC part 15 Class B

安全
依照 EN 60950
IEC 60950
AS/NZS 3260
TS001
UL 60950
CSA 60950
