Cisco ONS 15305 SDH接入网多业务部署平台

Cisco ONS 15305多业务部署平台(MSPP)是一个小型(1RU)解决方案,使服务供应商可收集高容量以太网和TDM流量,以在SDH网络上传输。该产品一般用于向大中型企业提供高带宽服务,以及在小型中心局进行流量汇聚。

产品概述

Cisco ONS 15305可以在一个SDH帧中传输以太网和TDM流量,以供城域网应用使用。它可以用作大中型企业的客户端设备(CPE),从各个地点搜集用于交换式话音和数据业务、第一层和第二层VPN,以及互联网访问的语音和数据流量,并在连接到中心局的一条STM-1、STM-4或者STM-16上行链路上传输。Cisco ONS 15305也可部署为一个中心局汇聚器,整合来自于ONS 15302多服务部署平台或其他Cisco ONS 15305 CPE的STM-1接入链路,以及直接连接的客户端TDM或者来自电接口的数据流量。

Cisco ONS 15305的部署可以有许多配置:充当ADM、终端多路复用器、STM-4/STM-16交叉(VC-4/3/12级别的无阻塞64×64 STM-1矩阵),以及充当客户接入设备。该系统支持子网连接保护(SNCP)(VC-4/3/12)和1+1保护机制。SDH基础设施上的以太网连接可为点到点或多点。Cisco ONS 15305可配置4个插件服务模块,它们可以根据实施的应用而变化。

图1 Cisco ONS 15305 MSPP

Cisco ONS 15305 MSPP

Cisco ONS 15305管理解决方案基于内嵌的简单网络管理协议(SNMP)代理。为远程监控和操作Cisco ONS 15305设备,思科还提供称为Cisco Edge Craft的本地操作界面和网元管理系统――思科传输管理器。为实现可扩展性,并将较大网络作为一个整体管理,思科传输管理器提供了单一席位的管理解决方案,来运行带有Cisco ONS 15305和所有其他思科光传输产品的网络。另外,为初始配置设备,ONS 15305还提供了一个简单的VT100命令行界面(CLI)。远程接入经由基于IP点到点协议(PPP)的数据通信网络(DCN)实现,或通过LAN或WAN端口之一带内实现。

应用

多业务提供能力

Cisco ONS 15305的小巧外型(只有1RU)及其可以端接TDM和本地以太网流量的能力使其成为一个理想的多业务供应设备(图2)。Cisco ONS 15305为小于大量服务的地点,一般是大中型企业和多租户客户地点提供了解决方案。Cisco ONS 15305也可通过E3/T3和千兆位以太网等接口类型提供高带宽服务。

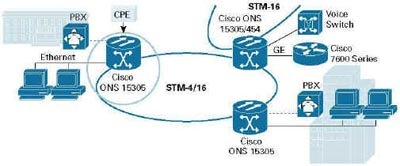

图2作为一个多业务部署平台的ONS 15305

作为一个多业务部署平台的ONS 15305

多业务汇聚

Cisco ONS 15305在配置了高密度服务接口时,可汇聚多业务流量(图3)。凭借8端口STM-1模块,可从用于在客户端收集流量的远程Cisco ONS 15302或Cisco ONS 15305设备,汇聚多达8条保护(16条非保护)、用以传输以太网和TDM流量的155Mbps连接。多业务流量随后可在通往中心局或POP点的Cisco ONS 15454 MSPP、容量更高(STM-4,STM-16)上传输。所汇聚的10/100以太网流量也可在Cisco ONS 15305的千兆位以太网端口上端接,并提供给中央路由器或交换机。63端口E1模块和6端口E3/T3模块也可分别用于汇聚本地E1和E3/T3流量。单一Cisco ONS 15305设备上最多可汇聚189个E1和18个E3或T3服务。

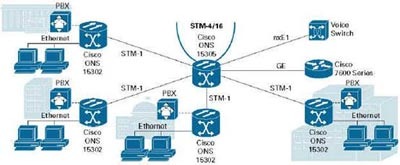

图3 多业务汇聚应用中的Cisco ONS 15305

Cisco ONS 15305可汇聚多达189个E1、18个E3/T3、24个10/100以太网、6个千兆位以太网或16个STM-1(8个受保护)连接,并在一条STM-4或STM-16上行链路上传输它们。

多业务汇聚应用中的Cisco ONS 15305

企业专用网

ONS 15305可以充当企业专用网的光传输平台(图4)。一个位于企业总部或者主办公楼、大学或者政府园区的ONS 15305设备可以汇聚来自多个远程地点的以太网和TDM流量,而其他Cisco ONS 15305或Cisco ONS 15302设备可用于这些远程地点。中心设备可以同时与服务供应商网络连接,以获得用于交换式话音或数据业务、互联网访问或者VPN的WAN扩展业务的带宽。一个类似的应用是在高层建筑物中将ONS 15305作为一个中心设备,通过一个光传输骨干网向不同楼层的Cisco ONS 15302或其他Cisco ONS 15305设备分发流量。

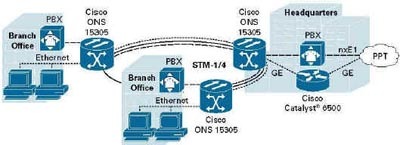

图4采用ONS 15305的企业城域或者园区网络应用

Cisco ONS 15302和Cisco ONS 15305的小巧设计和简洁性使这些环境成为企业网络环境的首选。

采用ONS 15305的企业城域或者园区网络应用

主要特性和优势

SDH以太网标准符合性

Cisco ONS 15305为以太网流量提供了符合ITU-T G.7041标准的通用帧处理(GFP)封装,可方便地与现有SDH网络集成。该产品还采用了符合ITU-T G.707标准的低阶和高阶虚拟级联和符合ITU-T G.7042标准的链路容量调整机制(LCAS),使其能更有效地用于下一代可扩展光传输基础设施。

集成第二层交换

Cisco ONS 15305 10/100以太网和千兆位以太网模块带有一个集成第二层交换机,可为各种应用和网络配置提供先进的分组管理,如数据流量汇聚、多点连接和共享分组环。

灵活的网络拓扑

Cisco ONS 15305可部署为点到点或环配置。它可用作中心设备,汇聚来自Cisco ONS 15302或Cisco ONS 15305分支设备的流量。光连接可为未保护连接或1+1线性MSP受保护连接。此外,提供VC-12、VC-3和VC-4级别的子网连接保护(SNCP)。Cisco ONS 15305的多功能性使客户能灵活地在各种网络架构中部署下一代服务,针对现有基础设施进行调整,并优化投资和运营开支。

前所未有的1RU汇聚功能

Cisco ONS 15305是第一个拥有高密度汇聚功能的1RU设备。单一机箱中可汇聚多达189个E1、18个E3/T3或16个DTM-1连接,并预留一个插槽用于光上行链路。单一机箱中可配置24个用于10/100以太网流量的RJ-45端口,并将这些端口汇聚到一条STM-n光传输或千兆位以太网链路上。Cisco ONS 15305还可汇聚42个虚拟容器组(VCG),传输来自SDH多业务接入网络的以太网流量。汇聚后的以太网流量随后可通过802.1q中继传输。这使IP骨干,或Cisco ONS 15454 ML系列永续分组环(RPR)能以前所未有的高效率,实施城域以太网服务的高密度级联。

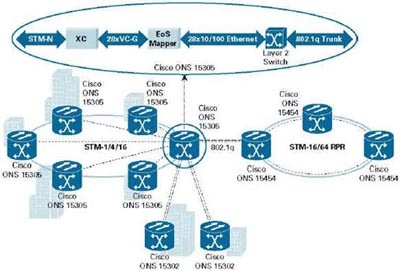

图5 Cisco ONS 15305 SDH以太网汇聚

Cisco ONS 15305可汇聚28个传输以太网流量的VCG,使流量通过802.1q在IP骨干或Cisco ONS 15454 RPR上传输。

Cisco ONS 15305 SDH以太网汇聚

集成TDM和数据面板

Cisco ONS 15305中的每个插槽都有到2.5Gbps双向连接,通往完全无阻塞的VC-4/VC-3/VC-12、10Gbps交叉结构。这实现了插槽间SDH虚拟容器的任意到任意连接,一般用于将准同步数字层次(PDH)流量汇聚到光SDH接口上。此外,Cisco ONS 15305的每个插槽有两条到主机箱以太网交叉结构的双向1Gbps连接,使数据分组可在所有插槽中的以太网模块间传输。Cisco ONS 15305的TDM和数据面板为多业务网络提供了灵活架构,降低了服务供应商的开支。

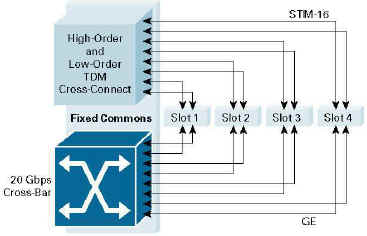

图6 Cisco ONS 15305集成TDM和数据面板:Cisco ONS 15305的每个插槽都能接入TDM交叉结构和以太网交叉结构。

Cisco ONS 15305集成TDM和数据面板:Cisco ONS 15305的每个插槽都能接入TDM交叉结构和以太网交叉结构。

为所有思科光传输平台提供简化的管理

Cisco ONS 15305由思科传输管理器网元管理系统(EMS)管理,它将所有思科光传输产品集成到单一网络管理界面之中。思科传输管理器可显示客户网络中Cisco ONS 15305设备的报警和事件。它也可显示Cisco ONS 15305计数器记录的G.826性能监控参数。而且,思科传输管理器能交叉启动Cisco ONS 15302和Cisco ONS 15305操作工具,Cisco Edge Craft,来配置和供应Cisco ONS 15305网络元素。

总结

Cisco ONS 15305 MSPP方便了以太网和时分多路复用(TDM)流量在光网上的传输。Cisco ONS 15305具备一种独特的特性,即可在小巧机型中汇聚前所未有的多业务带宽容量和服务密度,大大降低了下一代基础设施的开支。将第二层以太网智能与内嵌光传输技术的简单集成方式,可通过现有SDH基础设施经济有效地提供高级以太网服务和传统的TDM服务。这一整合为服务供应商的基础设施节省了重复的操作、管理、维护和供应成本。与Cisco ONS 15302和Cisco ONS 15454一起,Cisco ONS 15305为SDH网络上的多业务传输提供了端到端解决方案,且它可通过单一思科传输管理器EMS界面监控和配置。

产品规格

以下表格为Cisco ONS 15305的技术规格。

表1 光传输接口

说明

规格

符合的标准

ITU-T G.707 -光传输线路信号
ITU-T G.783 - Rx输入和保持范围
ITU-T G.813 -输出抖动
ITU-T G.825&G.958 -输入抖动
ITU-T G.957 – 传输

S1.1光传输接口

源类型 :激光器二极管
波长 :1260-1360nm
调制 :155,520kbps
发射功率 :最大-8dBm /最小-15dBm
接收端 :灵敏度-28dBm (BER < 1 in 1010) /-8dBm 过载
连接器 :LC

S4.1光传输接口

源类型 :激光器二极管
波长 :1293–1334 nm / 1274-1356nm
调制 :622,080kbps
发射功率 :最大-8dBm /最小-15dBm
接收端 :灵敏度-28dBm (BER < 1 in 1010) /-8dBm 过载
连接器 :LC

S4.2光传输接口

源类型 :激光器二极管
波长 :1480–1580 nm
调制 :622,080kbps
发射功率 :最大+2dBm /最小-3dBm
接收端 :灵敏度-28dBm (BER < 1 in 1010) /-8dBm 过载
连接器 :LC

S16.2光传输接口

源类型 :激光器二极管
波长 :1500–1580 nm
调制 :2488,380kbps
发射功率 :最大+2dBm /最小-3dBm
接收端 :灵敏度-28dBm (BER < 1 in 1010) /-9dBm 过载
连接器 :LC


表2 电接口

说明

规格

E1-8x2Mbps

G.703和ISDN主速率接入(PRA)

比特率 :2048kbps±50ppm
线路码 :HDB3
输入抖动 :符合ITU-T G.823规定
输出抖动 :符合ITU-T G.783规定
终端:RJ45连接器,带有120欧姆终端电阻(如果采用外部不平衡变压器则只需75欧姆)

E1-63x2Mbps和21x2Mbps G.703和ISDN PRA

比特率 :2048kbps±50ppm
线路码 :HDB3
输入抖动 :符合ITU-T G.823规定
输出抖动 :符合ITU-T G.783规定
终端:高密度配线架上带120欧姆或75欧姆电阻

E3/DS3 G.703

比特率 :34Mbps到45Mbps
输入抖动 :符合ITU-T G.823规定
输出抖动 :符合ITU-T G.783规定
终端: 75欧姆同轴连接器类型1.0/2.3


表3 数据接口

说明

规格

以太网/LAN

10/100BASE-T

符合的规定:符合IEEE 802.3标准

连接器:RJ-45

千兆位以太网

与思科认证的IEEE 802.3z小型可插拔(SFP)光接口兼容的连接器


表4以太网特性

说明

规格

以太网第二层交换

MAC交换

自学习MAC地址
静态MAC条目
支持最多24000 个MAC地址
MAC地址自动老化
MAC组播
支持高达6144字节帧
在第一层模式中支持高达9216字节帧
透明桥接
IEEE 802.1Q VLAN标签
802.1q in 802.1q
第二层控制面板隧道
防止线头阻塞
后端压力和流控制处理
IGMP支持
针对IEEE 802.1D的生成树协议
根据IEEE 802.1w的RSTP
镜像端口
IEEE 802.1p优先级
IEEE 802.3ad链路汇聚

SDH以太网传输

ITU-T G.7041通用帧处理 (GFP)
ITU-T G.707 VCAT
10/100以太网模块: VC-12-Xv, X=1-50; VC-3-Xv, X=1-3, VC-4
千兆位以太网模块: VC-3-Xv, X=1-21; VC-4-Xv, X=1-7
ITU-T G.7042 链路容量调整机制 (LCAS)


表5性能监控

说明

规格

符合的规定

ITU-T G.826

MS/RS PM-STM-n

B1近端,B2近端和远端

VC-3和VC-4

B3近端和远端

VC-12

BIP-2近端和远端


表6 计时

说明

规格

时钟源

STM-n,2048kHz同步输入,E1辅助(PRA)

输出

2048kHz同步输出(输出信号平衡符合ETS 300 126)

连接器

一个用于输入和输出的8针RJ-45


表7 外部报警端口

说明

规格

连接器

一个9针D型连接器

输入

4端口

输出

2端口


表8 电源

说明

规格

直流电源

-36VDC 到 -72VDC (额定-48VDC)

输入:120W
输出:<105W

交流电源

AC:230 VAC+/-10%

输入:85W
输出:<75W


表9 安全和环境参数

说明

规格

EMC

EN 55022 B级 和 EN 50082-1

安全

EN 60950 和 EN 60825

温度

热量要求: EN 60950
工作温度: -5 °C 到 + 45 °C,符合ETS 300 019-1-3,3.2级
存储: ETS 300 019-2-1,1.1级
运输: ETS 300 019-2-2,2.2级


表10 网络管理

说明

规格

操作工具

Cisco Edge Craft

EMS

思科传输管理器


表11 物理规格

说明

规格

HxWxD

43.6 x 445 x 280 mm (1 RU)

重量

<5kg
