Options d'installation pour le Cisco UC320W

---

septembre 2011

Ce document contient des instructions à propos des options d'installation suivantes :

•Montage mural

•Kit de maintien du cordon d'alimentation (en option)

Montage mural

Matériel recommandé (non inclus) : vis autotaraudeuse à tête cylindrique large #6 (0,1380 po/0,3505 cm de diamètre), 3/4 po (19 mm), avec des brides d'ancrage pour l'installation dans des plaques de plâtre.

---

ÉTAPE 1 Percez les trous comme indiqué.

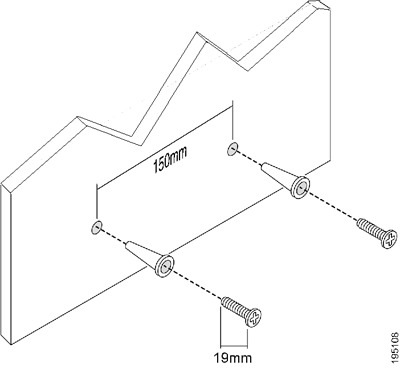

Orientation horizontale :

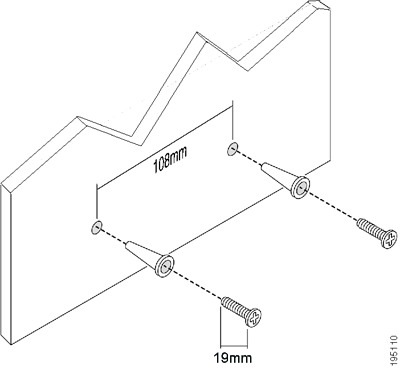

Orientation verticale

ÉTAPE 2 Insérez les vis et laissez un espace de 4 mm entre la tête de la vis et le mur. Par la suite, montez le système UC320W comme indiqué.

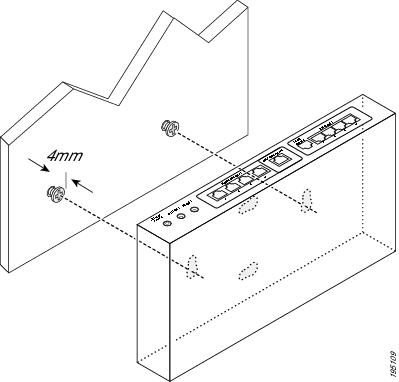

Orientation horizontale

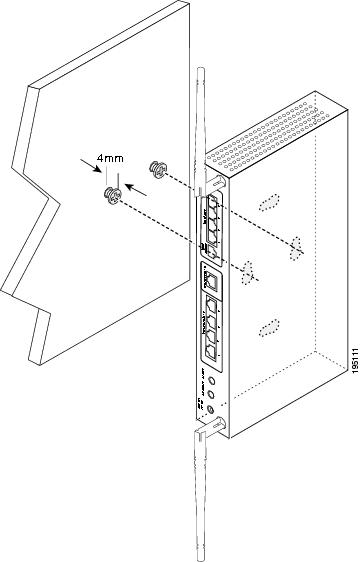

Orientation verticale

---

Kit de maintien du cordon d'alimentation (en option)

Vous pouvez éventuellement installer le kit de maintien du cordon d'alimentation afin d'empêcher le retrait accidentel du cordon d'alimentation.

---

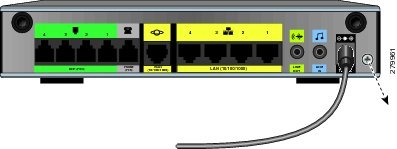

ÉTAPE 1 Retirez la vis à côté du port d'alimentation.

ÉTAPE 2 Assurez-vous que le cordon d'alimentation est bien connecté au port d'alimentation.

ÉTAPE 3 Fixez la pince de maintien du cordon d'alimentation sur le cordon d'alimentation,
à une distance du connecteur comprise entre 10 et 12 po. (25,4 cm et 30,5 cm) environ.

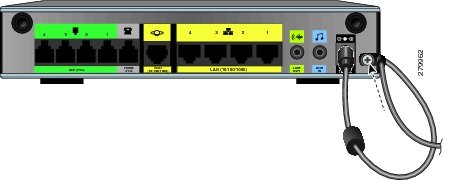

ÉTAPE 4 Positionnez la pince contre le panneau arrière de l'unité et installez la vis comme indiqué ci-dessous.

---
