Configuration Assistant-Funktionen
Configuration Assistant vereinfacht die Verwaltung von Communities durch eine GUI, alternative Modi zur Konfiguration von Netzwerkgeräten, zwei Zugangsebenen und umfassende Online-Hilfe. Abbildung 2-1 zeigt die Hauptfunktionen der GUI.

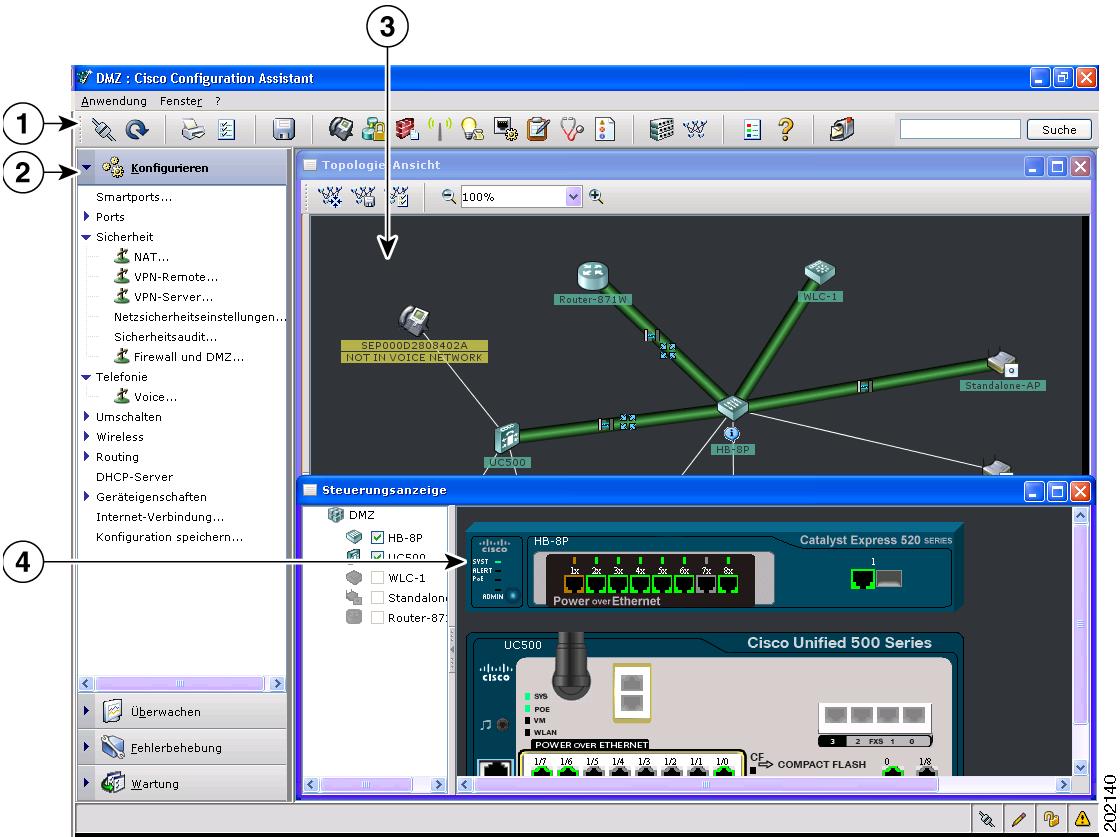

Abbildung 2-1 Grafische Bedieneroberfläche (GUI) des Configuration Assistant
Die folgenden Abschnitte beschreiben die Funktionen von Configuration Assistant.
Topologieansicht
Wenn sich Configuration Assistant mit einem freistehenden Gerät oder einer Community verbindet, erscheint die Topologieansicht automatisch. Bei Änderung dieser Standardansicht sehen Sie die Topologieansicht, wenn Sie in der Symbolleiste auf Topologieansicht klicken oder Überwachen > Ansichten > Topologie auswählen.
Hinweis
Wenn Sie Anwendung > Präferenzen > Steuerungsansicht zeigen, wenn mit dem Netzwerk verbunden auswählen, können Sie die Präferenzen in Configuration Assistant so ändern, dass die Steuerungsansicht automatisch angezeigt wird. Wenn Sie nicht mehr möchten, dass Configuration Assistant die Topologieansicht automatisch zeigt, deaktivieren Sie Topologieanzeige zeigen, wenn mit dem Netzwerk verbunden.
Die Topologieansicht zeigt, wie die Geräte innerhalb der Community verbunden sind. Sie können die VLAN-Links innerhalb der Community sehen, indem Sie sie hervorheben. Sie können benachbarte Geräte zu Communitymitgliedern machen und Mitglieder löschen.
Die Topologieansicht in Abbildung 2-2 zeigt eine Community, benachbarte Geräte und die Pop-Up-Fenster, die erscheinen, wenn Sie mit der rechten Maustaste auf ein Gerät oder ein Linksymbol klicken. (Sie können nur jeweils ein Pop-up-Fenster öffnen.)

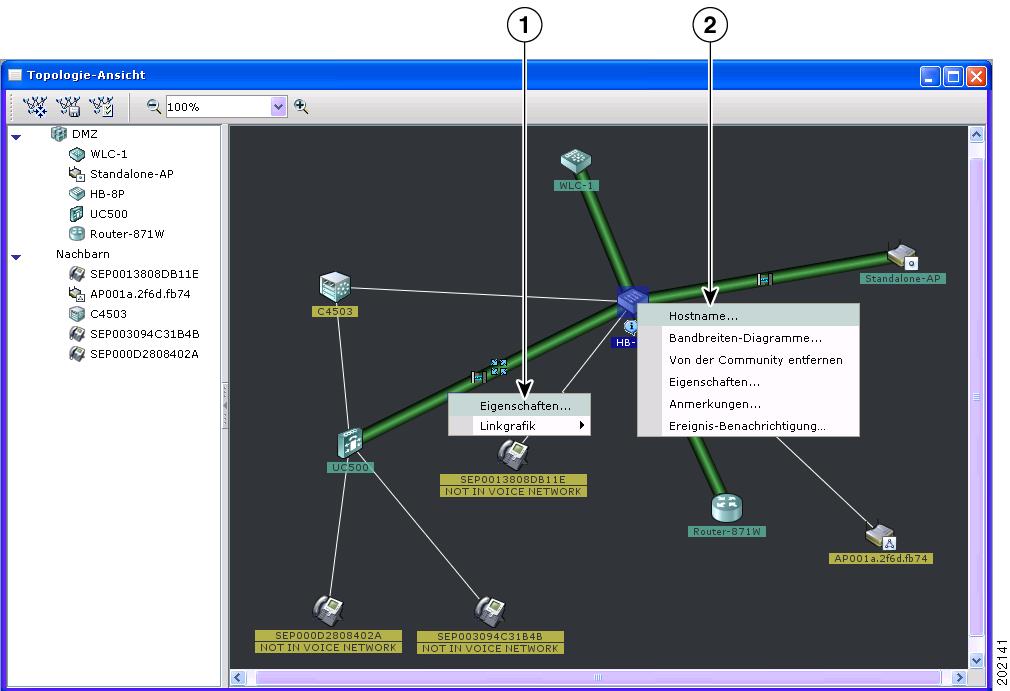

Abbildung 2-2 Popup-Fenster für Topologieansicht und Geräte
Hinweis
Steuerungsansicht
Wenn sich Configuration Assistant mit einem eigenständigen Gerät oder einer Community verbindet, können Sie die Steuerungsansicht aufrufen, indem Sie in der Symbolleiste auf Steuerungsansicht klicken oder in der Funktionsleiste Überwachen > Ansicht > Steuerung auswählen. Sie sehen die Abbildung der Steuerungsansicht des freistehenden Geräts oder der Communitymitglieder. Auf der linken Seite der Ansicht sehen Sie ein Baumdiagramm. Hier können Sie die Geräte auswählen, die Sie auf der rechten Seite ansehen möchten.
Wenn Sie die Steuerungsansicht verwenden, können Sie
•
•
•
•
Abbildung 2-3 zeigt eine Community mit einem Catalyst Express 520 Switch, einer Unified Communications 500 Plattform, einen autonomen Aironet Access Point, einem 800er Zugangsrouter und einem WLAN-Controller. Sie alle sind auf der linken Seite zu sehen. Auf der rechten Seite können nur Catalyst Express-Switches und Unified Communications 500 Plattformen dargestellt werden.

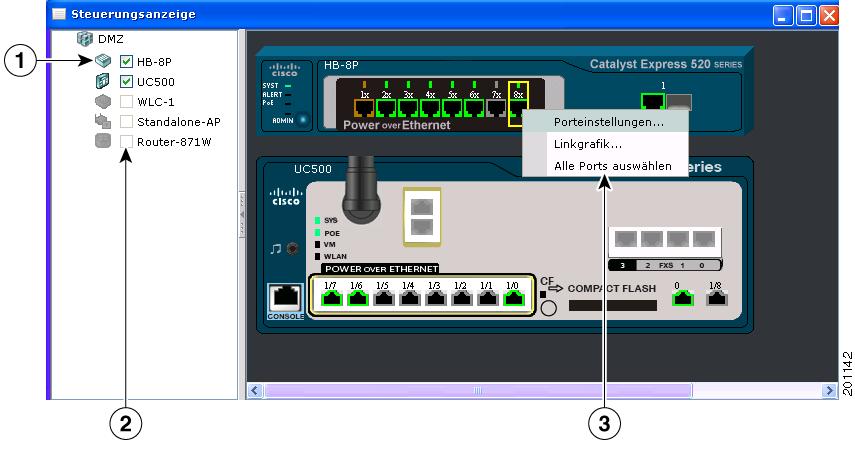

Abbildung 2-3 Popup-Fenster der Steuerungsansicht und des Ports
Die Menü-, Symbol- und Funktionsleiste
Die Menüleiste enthält Funktionen zur Konfiguration von Configuration Assistant. Die Funktionsleiste enthält Funktionen zu Konfiguration, Überwachung, Fehlerbehebung und Wartung von freistehenden Geräten oder einer Community. In der Symbolleiste finden Sie eine Kombination der am häufigsten verwendeten Configuration Assistant und Ethernet-Funktionen.
Die Menüleiste
Die Menüleiste bietet folgende Optionen zur Verwaltung von Configuration Assistant, Navigation zwischen den Fenstern und zum Zugang zur Online-Hilfe:
•
der Benutzerpräferenzen, Suche und Installation von Configuration Assistant-Updates, Ein- oder Ausblenden der Funktionsleiste, Erstellen und Ändern von Communities und Anfordern von Benachrichtigungen über Systemmeldungen.•
•
Die Funktionsleiste
Die Funktionsleiste zeigt die Funktionen, die für Ihre verwalteten Geräte zur Verfügung stehen. In der Grundeinstellung ist die Funktionsleiste im Standardmodus. In diesem Modus ist sie immer sichtbar, und Sie können die Breite ändern. Im Auto-Ausblendmodus erscheint die Funktionsleiste nur, wenn Sie den Cursor auf den linken Rand des Configuration Assistant-Arbeitsplatzes schieben.
•
•
Abbildung 2-4 zeigt eine Funktionsleiste.

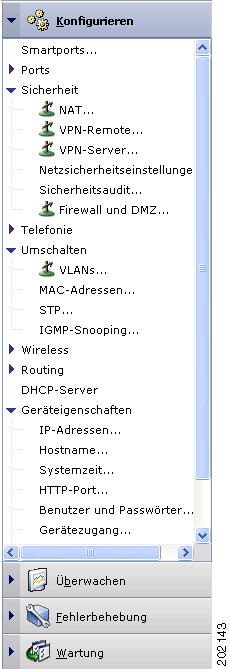

Abbildung 2-4 Funktionsleiste
Die Funktionen sind in Menüs gruppiert. Wenn Sie auf einen Menüpunkt klicken, erscheint das Konfigurationsmenü der Funktion.
Die Zugangsmodi beeinflussen die Verfügbarkeit der Funktionen. Manche liegen nicht in schreibgeschütztem Modus vor. Weitere Informationen über den Einfluss der Zugriffsmodi auf den Configuration Assistant finden Sie im Abschnitt "Berechtigungsebenen" section.
Die Symbolleiste
Die Symbolleiste bietet Symbole und Schaltflächen für allgemein verwendete Konfigurationsoptionen und für Informationsfenster wie die Legende und die Online-Hilfe. In der Tabelle 2-1 werden die Optionen der Symbolleiste von links nach rechts aufgeführt.
Tabelle 2-1 Symbole und Schaltflächen der Symbolleiste
optionVerbinden
Verbinden Sie Configuration Assistant mit einem freistehenden Gerät oder einer Community.
Aktualisieren
Ansichten auf den neuesten Stand bringen.
Ein Configuration Assistant-Fenster oder Hilfethema ausdrucken.
Präferenzen
Configuration Assistant-Anzeigeeigenschaften einstellen, Ansichten auswählen, die beim Verbinden mit Configuration Assistant geöffnet werden und wie oft Configuration Assistant nach Updates suchen soll.
Konfiguration speichern1
Speichern Sie die laufende Konfiguration der verwalteten Geräte auf seine Startkonfiguration.
Voice
Konfigurieren Sie Optionen für die Sprachkommunikation.
VPN-Server
Konfigurieren Sie einen VPN-Server und senden Sie Sicherheitsrichtlinien an ein Gerät.
Firewall und DMZ
Konfigurieren Sie eine Firewall und erstellen eine DMZ.
Wireless- Netzwerke
Konfigurieren Sie Sicherheitsfunktionen auf dem WLAN-Controller und seinen dazugehörigen Access Points.
Smartports1
Führen Sie eine Schnellkonfiguration der wichtigsten Sicherheits-, Verfügbarkeits- und Verwaltungsfunktionen für Ihre Netzportverbindungen durch.
Port-
Einstellungen2
Portparameter eines Geräts darstellen oder konfigurieren.
Inventar
Zeigen Sie den Gerätetyp, die Softwareversion, die IP-Adresse und andere Informationen über jedes aktive Gerät in der Community an.
Health
Überwachen Sie die Messungen, die den Zustand Ihrer verwalteten Geräte zeigen (ausgenommen WLAN-Controller und autonome Aironet Access Points).
Ereignisbenach-
richtigung
Zeigt Meldungen über das Netzwerk und die Geräteereignisse an.
Steuerungstafel
Steuerungsansicht darstellen.
Topologie
Topologieansicht darstellen.
Legende
Die Legende darstellen, die Symbole, Beschriftungen und Links erklärt.
Hilfe für das aktive Fenster
Hilfe für das aktive offene Fenster darstellen. Sie können auch im aktiven Fenster auf Hilfe klicken oder die F1-Taste drücken.
Feedback
Öffnet eine Webseite, auf der Sie Ihre Kommentare zu Ihren Erfahrungen mit Configuration Assistant abgeben können.
Suche
Geben Sie in das Feld rechts neben der Symbolleiste einen Begriff ein und klicken auf die Suchen-Schaltfläche, um ihn in der Online-Hilfe zu suchen.
1 Nicht schreibgeschützt verfügbar. Weitere Informationen über schreibgeschützte und Schreib-/Lesezugangsmodi finden Sie im Abschnitt "Berechtigungsebenen" section.
2 Einige Optionen in diesem Menü sind nicht in schreibgeschütztem Modus verfügbar.
Interaktionsmodi
Es gibt zwei Modi zur Interaktion mit der Configuration Assistant Bedienoberfläche (GUI), Guide- und Expert-Modus. Der Guide-Modus stellt Funktionsoptionen mit den entsprechenden Hilfe-Infos schrittweise dar. Im Expert-Modus werden alle Optionen zur Konfiguration einer Funktion in einem Fenster dargestellt. Wenn Sie Hilfe brauchen, klicken Sie auf das Hilfesymbol.
Guide-Modus
Configuration Assistant ist standardmäßig auf Expert-Modus eingestellt. Um auf Guide-Modus umzuschalten, wählen Sie Guide aus dem Anwendungsmenü. Wenn Sie danach auf der Funktionsleiste (siehe Abbildung 2-5) eine Funktion mit einem Wegweisersymbol wählen, wird sie im Guide-Modus angezeigt. Wenn Sie eine Funktion ohne dieses Symbol auswählen, sehen Sie es in Expert-Modus.

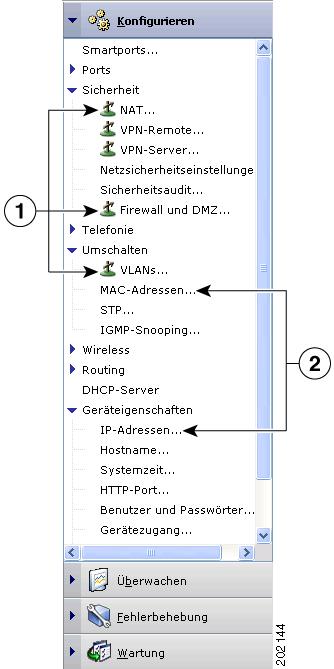

Abbildung 2-5 Guide-Modus-Wegweiser
Der Guide-Modus ist nicht verfügbar, wenn Ihre Switch-Zugangsebene schreibgeschützt ist. Weitere Informationen über schreibgeschützten Zugangsmodus finden Sie im Abschnitt "Berechtigungsebenen" section.
Expert-Modus
Wenn Sie es vorziehen, ein Konfigurationsfenster für jede Funktion aufzurufen, wählen Sie Expert im Anwendungsmenü. Selbst die Funktionen mit einem Wegweiser auf der Funktionsleiste erscheinen im Expert-Modus. Wenn Sie wieder den Guide-Modus sehen möchten, wählen Sie Guide aus dem Anwendungsmenü.
Um eine Guide-Modusfunktion im Expert-Modus zu starten, müssen Sie vor der Funktionsauswahl Expert wählen.
Smartports
Configuration Assistant erkennt, wo Sie Smartports nicht zur Konfiguration einer Geräteverbindung verwendet haben und zeigt Ihnen diese Information im Fenster Ereignisbenachrichtigung an. Sie können die Verbindung entweder manuell oder anhand der Vorschläge von Configuration Assistant konfigurieren. Wenn Sie das Smartports-Fenster öffnen, können Sie entweder eine Rolle auswählen oder sich von Smartports Rollen zur Anwendung vorschlagen lassen. Weitere Informationen über Smartports finden Sie in der Online-Hilfe.
Berechtigungsebenen
Der Configuration Assistant bietet zwei Zugriffsarten zu den Konfigurationsoptionen an: Schreib-/Lesezugriff und schreibgeschützt. Privilegstufe 15 gestattet Ihnen Schreib-/Lesezugang. Die Stufen 1 bis 14 gestatten schreibgeschützten Zugang: Sie können die in den Fenstern des Configuration Assistant dargestellten Konfigurationen nicht ändern:
In der Standardeinstellung versucht Configuration Assistant Sie mit Privilegstufe 15 anzumelden. Dies erfordert normalerweise, dass Sie den Autentifizierungsprozess mit dem richtigen Benutzernamen und Passwort durchlaufen.
Hinweis
Nach Configuration Assistant-Updates suchen
Configuration Assistant kann feststellen, ob unter Cisco.com neue Pakete verfügbar sind. Führen Sie folgende Funktionen aus, um eine Suche anzufordern:
•
•
Wenn ein Update gefunden wird, können Sie es über Configuration Assistant installieren.
Online-Hilfe
Configuration Assistant bietet umfassende Online-Hilfen an, die Konfigurations- und Überwachungsaufgaben erklären.
Die Informationen der Hilfethemen sind für verschiedene Geräte manchmal unterschiedlich. In diesen Fällen enthält die rechte Seite des Hilfefensters alle Versionen des Themas, die jeweils mit dem Hostnamen des entsprechenden Geräts gekennzeichnet sind.
Die Online-Hilfe umfasst folgende Funktionen:
•
•
•
•
•
