Catalyst 4500-X DC 入力電源装置インストレーション ノート







製品番号:
C4KX-PWR-750DC-F(=)
C4KX-PWR-750DC-R(=)
C4KX-PWR-BLANK(=)



このマニュアルでは、Catalyst 4500-X シリーズ スイッチ シャーシでの DC 入力電源装置の取り付けおよび取り外しについて説明します。

DC 入力電源装置に関する情報

750 W DC 入力電源装置には、前面から背面へのエアーフロー方式の C4KX-PWR-750DC-F 電源装置(赤紫色のリリース レバー)と、背面から前面へのエアーフロー方式の C4KX-PWR-750DC-R 電源装置(青色のリリース レバー)の 2 種類があります。どちらの電源装置も 750 W の電力を供給します。図 1 に、DC 入力電源装置の各部を示します。

図 1 750 W DC 入力電源装置の各部





1

DC プラグ(取り外し可能)

5

FAIL LED(オレンジ色)

2

電源装置ハンドル

6

OK LED(緑色)

3

DC 電源コード固定用ストラップ(マジックテープ)

7

固定用ラッチ クリップ

4

リリース レバー(エアーフローの方向によって色分けされています。赤紫色の場合は前面から背面、青色の場合は背面から前面へのエアーフローを示します)

DC 入力電源装置の前面パネルの左下に 2 個の LED があります。(図 1 を参照)。2 個の LED により、電源のステータスが示されます。 表 1 に各 LED のステータスの意味を示します。



表 1 DC 入力電源装置のステータス LED の意味

OK LED(緑色)
FAIL LED(オレンジ色)
説明

Off

Off

電源装置が DC 電力の入力を検出していません。

Off

On

電源装置の障害(過電圧、過電流、過熱、ファンの故障など)。

Off

点滅

過熱、高電力、ファン速度低下などの電源装置の警告(電源装置は動作を続行)。

点滅

Off

DC 電力が入力されています。3.3 VDCsb(スタンバイ)がオンです。電源装置がオフです。

On

Off

電源装置がオンであり、正常に機能しています。

安全性

このマニュアルの警告事項は、次のように表しています。

ステートメント 1071:警告の定義




Warning



IMPORTANT SAFETY INSTRUCTIONS

This warning symbol means danger. You are in a situation that could cause bodily injury. Before you work on any equipment, be aware of the hazards involved with electrical circuitry and be familiar with standard practices for preventing accidents. Use the statement number provided at the end of each warning to locate its translation in the translated safety warnings that accompanied this device.

SAVE THESE INSTRUCTIONS

Waarschuwing

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Dit waarschuwingssymbool betekent gevaar. U verkeert in een situatie die lichamelijk letsel kan veroorzaken. Voordat u aan enige apparatuur gaat werken, dient u zich bewust te zijn van de bij elektrische schakelingen betrokken risico's en dient u op de hoogte te zijn van de standaard praktijken om ongelukken te voorkomen. Gebruik het nummer van de verklaring onderaan de waarschuwing als u een vertaling van de waarschuwing die bij het apparaat wordt geleverd, wilt raadplegen.

BEWAAR DEZE INSTRUCTIES

Varoitus

TÄRKEITÄ TURVALLISUUSOHJEITA

Tämä varoitusmerkki merkitsee vaaraa. Tilanne voi aiheuttaa ruumiillisia vammoja. Ennen kuin käsittelet laitteistoa, huomioi sähköpiirien käsittelemiseen liittyvät riskit ja tutustu onnettomuuksien yleisiin ehkäisytapoihin. Turvallisuusvaroitusten käännökset löytyvät laitteen mukana toimitettujen käännettyjen turvallisuusvaroitusten joukosta varoitusten lopussa näkyvien lausuntonumeroiden avulla.

SÄILYTÄ NÄMÄ OHJEET

Attention

IMPORTANTES INFORMATIONS DE SÉCURITÉ

Ce symbole d'avertissement indique un danger. Vous vous trouvez dans une situation pouvant entraîner des blessures ou des dommages corporels. Avant de travailler sur un équipement, soyez conscient des dangers liés aux circuits électriques et familiarisez-vous avec les procédures couramment utilisées pour éviter les accidents. Pour prendre connaissance des traductions des avertissements figurant dans les consignes de sécurité traduites qui accompagnent cet appareil, référez-vous au numéro de l'instruction situé à la fin de chaque avertissement.

CONSERVEZ CES INFORMATIONS

Warnung

WICHTIGE SICHERHEITSHINWEISE

Dieses Warnsymbol bedeutet Gefahr. Sie befinden sich in einer Situation, die zu Verletzungen führen kann. Machen Sie sich vor der Arbeit mit Geräten mit den Gefahren elektrischer Schaltungen und den üblichen Verfahren zur Vorbeugung vor Unfällen vertraut. Suchen Sie mit der am Ende jeder Warnung angegebenen Anweisungsnummer nach der jeweiligen Übersetzung in den übersetzten Sicherheitshinweisen, die zusammen mit diesem Gerät ausgeliefert wurden.

BEWAHREN SIE DIESE HINWEISE GUT AUF.

Avvertenza

IMPORTANTI ISTRUZIONI SULLA SICUREZZA

Questo simbolo di avvertenza indica un pericolo. La situazione potrebbe causare infortuni alle persone. Prima di intervenire su qualsiasi apparecchiatura, occorre essere al corrente dei pericoli relativi ai circuiti elettrici e conoscere le procedure standard per la prevenzione di incidenti. Utilizzare il numero di istruzione presente alla fine di ciascuna avvertenza per individuare le traduzioni delle avvertenze riportate in questo documento.

CONSERVARE QUESTE ISTRUZIONI

Advarsel

VIKTIGE SIKKERHETSINSTRUKSJONER

Dette advarselssymbolet betyr fare. Du er i en situasjon som kan føre til skade på person. Før du begynner å arbeide med noe av utstyret, må du være oppmerksom på farene forbundet med elektriske kretser, og kjenne til standardprosedyrer for å forhindre ulykker. Bruk nummeret i slutten av hver advarsel for å finne oversettelsen i de oversatte sikkerhetsadvarslene som fulgte med denne enheten.

TA VARE PÅ DISSE INSTRUKSJONENE

Aviso

INSTRUÇÕES IMPORTANTES DE SEGURANÇA

Este símbolo de aviso significa perigo. Você está em uma situação que poderá ser causadora de lesões corporais. Antes de iniciar a utilização de qualquer equipamento, tenha conhecimento dos perigos envolvidos no manuseio de circuitos elétricos e familiarize-se com as práticas habituais de prevenção de acidentes. Utilize o número da instrução fornecido ao final de cada aviso para localizar sua tradução nos avisos de segurança traduzidos que acompanham este dispositivo.

GUARDE ESTAS INSTRUÇÕES

¡Advertencia!

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Este símbolo de aviso indica peligro. Existe riesgo para su integridad física. Antes de manipular cualquier equipo, considere los riesgos de la corriente eléctrica y familiarícese con los procedimientos estándar de prevención de accidentes. Al final de cada advertencia encontrará el número que le ayudará a encontrar el texto traducido en el apartado de traducciones que acompaña a este dispositivo.

GUARDE ESTAS INSTRUCCIONES

Varning!

VIKTIGA SÄKERHETSANVISNINGAR

Denna varningssignal signalerar fara. Du befinner dig i en situation som kan leda till personskada. Innan du utför arbete på någon utrustning måste du vara medveten om farorna med elkretsar och känna till vanliga förfaranden för att förebygga olyckor. Använd det nummer som finns i slutet av varje varning för att hitta dess översättning i de översatta säkerhetsvarningar som medföljer denna anordning.

SPARA DESSA ANVISNINGAR





















Aviso

INSTRUÇÕES IMPORTANTES DE SEGURANÇA

Este símbolo de aviso significa perigo. Você se encontra em uma situação em que há risco de lesões corporais. Antes de trabalhar com qualquer equipamento, esteja ciente dos riscos que envolvem os circuitos elétricos e familiarize-se com as práticas padrão de prevenção de acidentes. Use o número da declaração fornecido ao final de cada aviso para localizar sua tradução nos avisos de segurança traduzidos que acompanham o dispositivo.

GUARDE ESTAS INSTRUÇÕES

Advarsel

VIGTIGE SIKKERHEDSANVISNINGER

Dette advarselssymbol betyder fare. Du befinder dig i en situation med risiko for legemesbeskadigelse. Før du begynder arbejde på udstyr, skal du være opmærksom på de involverede risici, der er ved elektriske kredsløb, og du skal sætte dig ind i standardprocedurer til undgåelse af ulykker. Brug erklæringsnummeret efter hver advarsel for at finde oversættelsen i de oversatte advarsler, der fulgte med denne enhed.

GEM DISSE ANVISNINGER












































必要な工具

DC 入力電源装置の取り外しおよび交換には、次の工具が必要です。

小型のマイナスまたはプラス ドライバ。

ワイヤーストリッパ

DC 電源コード(コードの加工は、ご使用の地域の電気技師が行う必要があります)

電源装置の取り付け

DC 入力電源装置を取り付けるには、次の手順を実行します。


ステップ 1 電源装置を梱包パッケージから取り出し、梱包材を取り除きます。

ステップ 2 新しい電源装置が使用環境に対して適切なエアーフローの方向(前面から背面または背面から前面)であることを確認します。電源装置のリリース レバー(図 1 を参照)は、前面から背面へのエアーフローの場合は赤紫色、背面から前面のエアーフローの場合は青色に色分けされています。


) シャーシは、すべてのファン アセンブリおよび電源装置をポーリングすることにより、エアーフローの正しい方向を判別します。すべての装置のエアーフローの方向は同じである必要があります。交換した電源装置または冗長電源装置のエアーフローの方向がファン アセンブリのエアーフローの方向と一致しない場合は、システム ソフトウェアにより電力の供給が停止され、コンソールに電源装置の不一致を示すエラー メッセージが表示されます。


ステップ 3 電源装置の DC プラグにある 2 本の非脱落型ネジ(図 1 を参照)を緩め、DC プラグを電源装置から取り外します。(図 2 を参照)。

図 2 電源装置からの DC プラグの取り外し



ステップ 4 DC プラグの上部にある 2 本のコード固定ネジを緩めます。

ステップ 5 DC 電源コード末端の被覆を約 1/4 インチ(6.5 mm)剥き取ります。

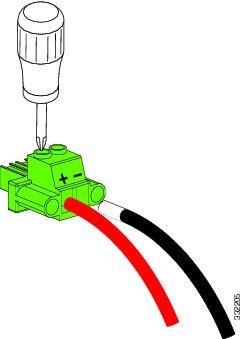

ステップ 6 DC 電源コード末端のプラス(+)側を DC プラグのプラス(+)側に挿入し、コード固定ネジを締めてコードをプラグに固定します。(図 3 を参照)。

ステップ 7 DC 電源コード末端のマイナス(-)側を DC プラグのマイナス(-)側に挿入し、コード固定ネジを締めて DC 電源コードをプラグに固定します。

図 3 DC 電源コードの DC プラグへの取り付け



ステップ 8 シャーシの電源装置ベイが空の場合は、ステップ 9 に進みます。すでにシャーシの電源装置ベイに取り付けられている電源装置を交換する場合は、「電源装置の取り外し」に進みます。シャーシの電源装置ベイが空で、電源装置ブランク カバーが取り付けられている場合は、次のステップに従ってブランク カバーを取り外します(図 4 を参照)。

a. 電源装置ベイからブランク カバーを取り外すには、ブランク カバーの 2 つの固定クリップを親指と人差し指でつかみます。

b. 2 つのクリップをつかんだ状態で、ブランク カバーを電源装置ベイから引き抜きます。

図 4 電源装置ブランク カバーの取り外し




) Catalyst 4500-X シリーズ スイッチ シャーシの冗長電源装置ベイが使用されていない場合は、電源装置ブランク カバー(部品番号 C4KX-PWR-BLANK=)を取り付け、シャーシの正しいエアーフローを維持する必要があります。


ステップ 9 電源装置を両手で持ち上げ、電源装置ベイ前面の取り付け位置に合わせたら、ベイ内に押し込みます。

ステップ 10 電源装置がベイ内にしっかり装着されるように、電源装置のハンドルを強く押します。(図 5 を参照)。


) 電源装置がベイに完全に押し込まれると、固定クリップのラッチがはまってロックされます。電源装置のリリース レバーのラッチがはまるとカチッという音がします。


図 5 DC 入力電源装置の取り付け



ステップ 11 設置場所の電力要件およびアース要件がすべて満たされ、シャーシが適切にアースされていることを確認します。

ステップ 12 DC 入力電源装置に接続する DC 回路に電気が流れていないことを確認します。さらに予防策として、回路の作業をしている場合に誤って電源が再投入されないように、電源回路ブレーカーに適切な安全フラグおよびロックアウト装置を設置するか、または回路ブレーカーのハンドルに粘着テープを貼り付けます。

ステップ 13 DC 回路ブレーカーに DC 電源コードを接続します。


) 導線は、使用する地域および国の取り付け要件および電気規定に適したサイズのものを使用します。使用できるのは銅線だけです。


ステップ 14 DC プラグを電源装置のコネクタに接続し、2 本の非脱落型ネジを締めて固定します。(図 6 を参照)。

図 6 電源プラグの DC 入力電源装置への取り付け



ステップ 15 マジックテープ ストラップを DC 電源コードに巻き付けてしっかりと締め、DC 電源コードを電源装置のハンドルに固定します。


注意 電源装置が 2 台搭載されているシステムでは、各電源装置をそれぞれ別の電源に接続してください。一方の電源に障害が発生しても、もう一方の電源が使用できます。

ステップ 16 次のことを確認してください。

DC 電源コードが電源プラグに確実に接続され、コードの芯線がむき出しになっている箇所がない。

電源プラグが電源装置に完全に挿入され、2 本の非脱落型ネジが締まっている。

ステップ 17 DC 電源回路ブレーカーのスイッチ ハンドルから安全フラグおよびロックアウト装置、またはテープを取り除き、回路ブレーカーのスイッチ ハンドルをオン(|)の位置にして DC 電源を再投入します。


) DC 入力電源装置にはオン/オフ スイッチがありません。DC 電源を再投入すると、Catalyst 4500-X DC 入力電源装置とシャーシの電源がオンになります。


ステップ 18 電源装置の 2 個の LED を目視で確認して、正常に動作していることを確認します。FAIL LED が消灯し、OK LED が緑色に点灯しているはずです。また、前面パネルの PS LED(PS1 または PS2 のいずれか)が緑色に点灯していることを確認します。




電源装置の取り外し

シャーシから DC 入力電源装置を取り外すには、次の手順を実行します。


ステップ 1 取り外す電源装置に電力を供給する、DC 回路への DC 電源がオフになっていることを確認します。さらに予防策として、回路の作業をしている場合に誤って電源が再投入されないように、DC 電源回路ブレーカーに適切な安全フラグおよびロックアウト装置を設置するか、または回路ブレーカーのハンドルに粘着テープを貼り付けます。

ステップ 2 マジックテープ ストラップを緩めて、DC 電源コードを動かせるようにします。

ステップ 3 2 本の非脱落型ネジを緩め、電源装置から DC プラグを取り外します。

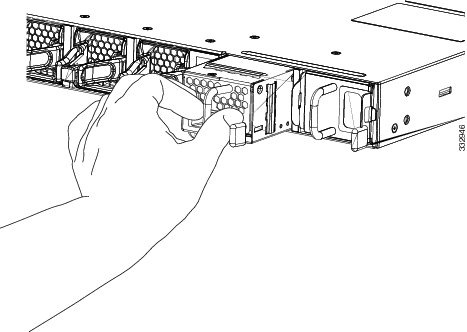

ステップ 4 人差し指を電源装置のハンドルに添え、親指を電源装置のリリース レバーに添えます。(図 7 を参照)。

ステップ 5 人差し指と親指でつかみ、電源装置のハンドルを引っ張ってシャーシのベイから電源装置を引き抜きます。

図 7 シャーシからの DC 入力電源装置の取り外し



ステップ 6 シャーシのベイから電源装置を引き抜きます。


) 電源装置の長さは約 12.5 インチ(31.75 cm)です。シャーシから電源装置を引き抜く際に、もう片方の手を装置の下に添えて支えます。


ステップ 7 取り外した電源装置を脇に置きます。

ステップ 8 電源装置を取り外したベイに別の電源装置を取り付けない場合は、電源装置ブランク カバー(部品番号 C4KX-PWR-BLANK=)を空いた箇所に取り付けてください。シャーシに新しい電源装置を取り付ける場合は、「電源装置の取り付け」の手順を参照してください。




電源装置の仕様

表 2 に、750 W DC 入力電源装置の電気仕様を示します。



表 2 750 W DC 入力電源装置の電気仕様

仕様
説明

DC 入力電圧

北米:-48 VDC(公称)(-40.5 ~ -56 VDC)

国際仕様:-60 VDC(公称)(-55 ~ -72 VDC)

DC 入力電流

25 A

電源装置出力容量

750 W

電源装置出力

62 A @ 12 VDC

3 A @ 3.3 VDC

出力保持時間

最小 16 ミリ秒(20 ミリ秒 @ 負荷 60 %)

関連資料

表 3 に、Catalyst 4500-X シリーズ スイッチをサポートするマニュアルの一覧を示します。これらのマニュアルは http://www.cisco.com/ から入手できます。



表 3 Catalyst 4500-X シリーズ スイッチのマニュアル

タイトル
内容の説明

『Catalyst 4500-X Series Switch Installation Note』

ラックへのスイッチ シャーシの設置について説明します。

『Catalyst 4500-X 8-Port Network Uplink Module Installation Note』

Catalyst 4500-X スイッチ シャーシでのオプションの 8 ポート ネットワーク アップリンク モジュールの取り付けおよび取り外しについて説明します。

『Catalyst 4500-X AC-Input Power Supply Installation Note』

Catalyst 4500-X スイッチ シャーシでの AC 入力電源装置の取り外しおよび取り付けについて説明します。

『Catalyst 4500-X Fan Assembly Installation Note』

Catalyst 4500-X スイッチ シャーシでのファン アセンブリの取り外しおよび取り付けについて説明します。

『Regulatory Compliance and Safety Information for the Catalyst 4500-X Series Switch』

Catalyst 4500-X スイッチ シャーシの法規制の遵守および安全情報について説明します。他の Catalyst 4500-X のマニュアルに記載されている他言語に翻訳された警告が含まれます。

『Catalyst 4500 Series Switch Cisco IOS Software Configuration Guide, Release IOS XE 3.3.0SG(15.1(1)SG)』

Catalyst 4500-X スイッチの設定方法について説明します。

『Catalyst 4500 Series Switch Cisco IOS Command Reference, Release IOS XE 3.3.0SG(15.1(1)SG)』

Catalyst 4500-X スイッチをサポートする、すべての使用可能なソフトウェア コマンドについて説明します。

『Release Notes for the Catalyst 4500 Series Switch, Release IOS XE 3.3.0SG(15.1(1)SG)』

Catalyst 4500-X スイッチに関連する最新のソフトウェアの警告と解決方法について説明します。

マニュアルの入手方法およびテクニカル サポート

マニュアルの入手方法、テクニカル サポート、その他の有用な情報について、次の URL で、毎月更新される『 What's New in Cisco Product Documentation 』を参照してください。シスコの新規および改訂版の技術マニュアルの一覧も示されています。

http://www.cisco.com/en/US/docs/general/whatsnew/whatsnew.html

What's New in Cisco Product Documentation 』は RSS フィードとして購読できます。また、リーダー アプリケーションを使用してコンテンツがデスクトップに直接配信されるように設定することもできます。RSS フィードは無料のサービスです。シスコは現在、RSS バージョン 2.0 をサポートしています。

このマニュアルは、「関連資料」の項に記載されているマニュアルと併せてご利用ください。
