MSTP の設定

この章では、Catalyst 2950 または 2955 スイッチに IEEE 802.1s Multiple STP(MSTP)のシスコ実装を設定する方法について説明します


) Multiple Spanning-Tree(MST)は、先行標準の実装です。IEEE 標準のドラフト版に基づいています。


MSTP は複数の VLAN を同一のスパニング ツリー インスタンスにマッピングできるようにして、多数の VLAN をサポートする場合に必要となるスパニング ツリー インスタンスの数を減らします。MSTP は、データ トラフィック用に複数の転送パスを提供し、ロード バランシングを可能にします。MSTP を使用すると、1 つのインスタンス(転送パス)で障害が発生しても他のインスタンス(転送パス)は影響を受けないので、ネットワークのフォールトトレランスが向上します。MSTP を導入する場合、最も一般的なのは、レイヤ 2 スイッチド ネットワークのバックボーンおよびディストリビューション レイヤへの導入です。MSTP の導入により、サービス プロバイダー環境に求められる高可用性ネットワークを実現できます。

スイッチが MST モードの場合、IEEE 802.1w 準拠の Rapid Spanning-Tree Protocol(RSTP; 高速スパニング ツリー プロトコル)が自動的にイネーブルになります。RSTP は、IEEE 802.1D の転送遅延を軽減し、ルート ポートおよび指定ポートをフォワーディング ステートにすばやく移行する明示的なハンドシェイクによって、スパニング ツリーの高速コンバージェンスを実現します。

RSTP と MSTP は、(オリジナル)IEEE 802.1D スパニング ツリー準拠デバイス、既存のシスコ独自の Multiple Instance STP(MISTP)、および既存のシスコ Per-VLAN Spanning-Tree plus(PVST+)との下位互換性を保ちながら、スパニング ツリーの動作を向上させます。PVST+ および Rapid PVST+ については、「STP の設定」を参照してください。PortFast、UplinkFast、ルート ガードなどのその他のスパニング ツリーの機能については、「オプションのスパニング ツリー機能の設定」を参照してください。


) この章で使用するコマンドの構文および使用方法の詳細については、このリリースに対応するコマンド リファレンスを参照してください。


この章で説明する内容は、次のとおりです。

「MSTP の概要」

「RSTP の概要」

「MSTP 機能の設定」

「MST コンフィギュレーションおよびステータスの表示」

MSTP の概要

MSTP は、高速コンバージェンスが可能な RSTP を使用し、複数の VLAN を 1 つのスパニング ツリー インスタンスにまとめます。各インスタンスのスパニング ツリー トポロジは、他のスパニング ツリー インスタンスの影響を受けません。このアーキテクチャによって、データ トラフィックに複数の転送パスが提供され、ロード バランシングが可能になり、また多数の VLAN をサポートするのに必要なスパニング ツリー インスタンスの数を減らすことができます。

ここでは、MSTP の機能について説明します。

「MST リージョン」

「IST、CIST、および CST」

「ホップ カウント」

「境界ポート」

「IEEE 802.1D STP との相互運用性」

設定情報については、「MSTP 機能の設定」を参照してください。

MST リージョン

スイッチを MST インスタンスに加入させるには、同じ MST コンフィギュレーション情報を使用して矛盾のないようにスイッチを設定する必要があります。同じ MST コンフィギュレーションを持ち、相互接続されたスイッチの集合を MST リージョンといいます(図 14-1を参照)。

各スイッチがどの MST リージョンに属しているかは、MST コンフィギュレーションによって判別されます。MST コンフィギュレーションには、リージョン名、リビジョン番号、MST の VLAN とインスタンスの割り当てマップが保存されています。スイッチにリージョンを設定するには、そのスイッチで spanning-tree mst configuration グローバル コンフィギュレーション コマンドを使用して、MST コンフィギュレーション モードを開始します。このモードでは、 instance MST コンフィギュレーション コマンドを使用して VLAN を MST インスタンスにマッピングし、 name MST コンフィギュレーション コマンドを使用してリージョン名を指定し、 revision MST コンフィギュレーション コマンドを使用してリビジョン番号を設定できます。

リージョンには、MST 設定が同一である、1 つ以上のメンバを含めることができます。各メンバでは、RSTP BPDU を処理できる必要があります。ネットワーク内の MST リージョンの数には制限はありませんが、各リージョンがサポートできるスパニング ツリー インスタンスの数は 16 までです。インスタンスは 0 ~ 15 の範囲内の任意の数によって識別できます。VLAN に一度に割り当てることができるスパニング ツリー インスタンスは 1 つだけです。

IST、CIST、および CST

すべてのスパニング ツリー インスタンスが独立している PVST+ および Rapid PVST+ とは異なり、MSTP は次の 2 種類のスパニング ツリーを確立して維持します。

Internal Spanning-Tree(IST)は、1 つの MST リージョン内で稼動するスパニング ツリーです。

各 MST リージョン内の MSTP は複数のスパニング ツリー インスタンスを維持しています。インスタンス 0 は、リージョンの特殊なインスタンスで、Internal Spanning-Tree(IST)と呼ばれています。その他すべての MSTI には、1 ~ 15 の番号が付けられます。

IST は、BPDU を送受信する唯一のスパニング ツリー インスタンスです。他のスパニング ツリーの情報はすべて、MSTP BPDU 内にカプセル化されている M レコードに格納されています。MSTP BPDU はすべてのインスタンスの情報を伝送するので、複数のスパニング ツリー インスタンスをサポートする処理が必要な BPDU の数を大幅に減少できます。

同一リージョン内の MST インスタンスはすべて、同じプロトコル タイマーを共有しますが、各 MST インスタンスは独自のトポロジ パラメータ(ルート スイッチ ID、ルート パス コストなど)を持っています。デフォルトでは、すべての VLAN が IST に割り当てられています。

MST インスタンスはリージョンに対してローカルです。たとえば、リージョン A とリージョン B が相互接続されていても、リージョン A の MST インスタンス 1 は、リージョン B の MST インスタンス 1 から独立しています。

Common and Internal Spanning-Tree(CIST)は、各 MST リージョン内の IST と、MST リージョンおよびシングル スパニング ツリーを相互接続する Common Spanning-Tree(CST)の集合です。

1 つのリージョン内で計算されたスパニング ツリーは、スイッチド ドメイン全体を網羅する CST のサブツリーと見なされます。CIST は、IEEE 802.1w、IEEE 802.1s、および IEEE 802.1D 標準をサポートするスイッチ間のスパニング ツリー アルゴリズムによって形成されます。MST 領域内の CIST は、領域外の CST と同じです。

詳細については、「MST リージョン内の動作」および「MST リージョン間の動作」を参照してください。

MST リージョン内の動作

IST は 1 つのリージョン内のすべての MSTP スイッチを接続します。IST が収束すると、IST のルートは IST マスターになります。CST ルートに対してリージョン内で最も低いスイッチ ID とパス コストを持つスイッチがルートになります。また、ネットワーク内にリージョンが 1 つしかない場合は、IST マスターも CST ルートになります。CST ルートがリージョンの外部にある場合、リージョンの境界に位置する MSTP スイッチの 1 つが IST マスターとして選択されます。

MSTP スイッチは初期化時に、自身が CST のルートおよび IST マスターであると宣言するため、CST ルートと IST マスターへのパス コストがいずれもゼロに設定された BPDU を送信します。スイッチはさらに MST インスタンスをすべて初期化し、自身がこれらすべてのインスタンスのルートであると主張します。スイッチは、スイッチに保存されているルート情報よりも優位のルート情報(小さいスイッチ ID、パス コストなど)を受信すると、IST マスターではなくなります。

初期化時は、リージョンに、それぞれが独自の IST マスターを備えたサブリージョンが多数含まれる場合があります。スイッチは、優位の IST 情報を受信すると、古いサブリージョンから脱退して、真の IST マスターを含む可能性がある新しいサブリージョンに加入します。このようにして、真の IST マスターが含まれているサブリージョン以外のサブリージョンはすべて縮小します。

正常な動作のためには、MST リージョン内のすべてのスイッチが同じ IST マスターを承認する必要があります。したがって、そのリージョン内にある任意の 2 つのスイッチが、1 つの MST インスタンスに対するポートの役割を同期させるのは、共通の IST マスターに収束する場合だけです。

MST リージョン間の動作

ネットワーク内に複数のリージョンまたは IEEE 802.1D 準拠のレガシー スイッチが混在している場合、MSTP は、ネットワーク内のすべての MST リージョンとすべてのレガシー STP スイッチからなる CST を構築して維持します。MST インスタンスは、リージョンの境界で IST と結合して CST になります。

IST は、リージョン内のすべての MSTP スイッチを接続し、CST のサブツリーとなります。CST は、スイッチド ドメイン全体を網羅し、サブツリーのルートが IST マスターとなります。MST リージョンは、隣接する STP スイッチや MST リージョンからは仮想スイッチとして認識されます。

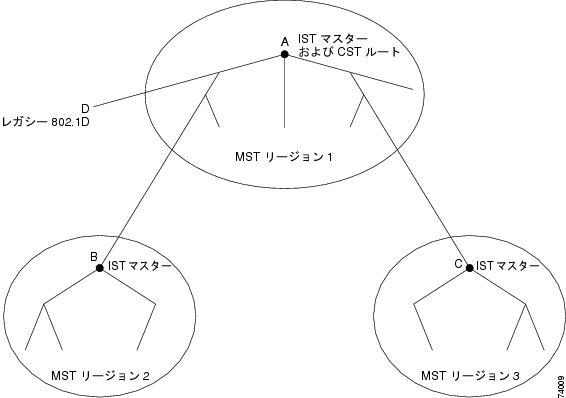

図 14-1 は、3 つの MST リージョンと IEEE 802.1D 準拠のレガシー スイッチ(D)からなるネットワークを示しています。リージョン 1(A)の IST マスターは、CST ルートでもあります。リージョン 2(B)およびリージョン 3(C)の IST マスターは、CST 内にあるそれぞれのサブツリーのルートです。RSTP はすべてのリージョンで稼動しています。

図 14-1 MST リージョン、IST マスター、および CST ルート



図 14-1 では、各リージョンのその他の MST インスタンスは示していません。MST インスタンスのトポロジは、同じリージョンの IST のトポロジとは異なる場合があることに注意してください。

BPDU を送受信するのは、CST インスタンスだけです。MST インスタンスは自身のスパニング ツリー情報を BPDU に追加して、ネイバー スイッチと通信し、最終的なスパニング ツリー トポロジを計算します。したがって、BPDU 伝送に関連するスパニング ツリー パラメータ(hello タイム、転送時間、最大エージング タイム、最大ホップ数など)は、CST インスタンスだけで設定されますが、その影響はすべての MST インスタンスに及びます。スパニング ツリー トポロジに関連するパラメータ(スイッチ プライオリティ、ポート VLAN コスト、ポート VLAN プライオリティなど)は、CST インスタンスと MST インスタンスの両方で設定できます。

MSTP スイッチは、バージョン 3 RSTP BPDU または IEEE 802.1D STP BPDU を使用して、IEEE 802.1D 準拠のレガシー スイッチと通信します。MSTP スイッチ同士の通信には、MSTP BPDU が使用されます。

ホップ カウント

IST および MST インスタンスは、スパニング ツリー トポロジの計算に、コンフィギュレーション BPDU のメッセージ有効期間と最大エージング タイムの情報を使用しません。その代わり、ルートへのパス コスト、および IP Time to Live(TTL)メカニズムに似たホップ カウント メカニズムを使用します。

spanning-tree mst max-hops グローバル コンフィギュレーション コマンドを使用することにより、リージョン内の最大ホップを設定し、その値をリージョン内の IST インスタンスとすべての MST インスタンスに適用できます。ホップ カウントを設定すると、メッセージ エージ情報を設定するのと同様の結果が得られます(再構成をいつ開始するかを確認)。インスタンスのルート スイッチは、常にコストを 0、ホップ カウントを最大値に設定して BPDU(または M レコード)を送信します。この BPDU を受信したスイッチは、受信 BPDU の残存ホップ カウントから 1 だけ差し引いた値を残存ホップ カウントとする BPDU を生成し、これを伝播します。このホップ カウントが 0 になると、スイッチはその BPDU を廃棄し、ポート用に維持されていた情報を期限切れにします。

BPDU の RSTP 部分に格納されているメッセージ有効期間と最大エージング タイムの情報は、リージョン全体で同じままであり、そのリージョンの境界に位置する指定ポートによって同じ値が伝播されます。

境界ポート

境界ポートは、RSTP が稼動する単一のスパニング ツリー リージョン、PVST+ または Rapid PVST+ が稼動する単一のスパニング ツリー リージョン、または異なる MST コンフィギュレーションを持つ別の MST リージョンに MST リージョンを接続します。また、境界ポートは、指定スイッチが単一のスパニング ツリー スイッチ、または異なる MST コンフィギュレーションを持つスイッチである LAN に接続されます。

境界では、MST ポートのロールは重要ではありません。MST ポートのステートは強制的に IST ポート ステートと同じになります(IST ポートで転送が実行されている場合のみ、境界の MST ポートがフォワーディング ステートになる)。境界の IST ポートは、バックアップ ポート ロール以外のどのポート ロールも受け入れられます。

共有境界リンクでは、MST ポートがラーニング ステートに移行するまで、ブロッキング ステートで転送遅延時間の満了を待ちます。MST ポートはフォワーディング ステートに移行するまで、別の転送遅延時間の満了を待ちます。

境界ポートがポイントツーポイント リンク上にあり、IST ルート ポートである場合、IST ポートがフォワーディング ステートに移行するとすぐに、MST ポートがフォワーディング ステートに移行します。

IST ポートがポイントツーポイント リンク上の指定ポートである場合や、ピア ポートから合意を受信したために IST ポートがフォワーディング ステートに移行した場合、MST ポートもただちにフォワーディング ステートに移行します。

IST インスタンスで境界ポートがフォワーディング ステートに移行した場合、すべての MST インスタンスで転送され、トポロジ変更がトリガーされます。IST ルートまたは指定ポート ロールがある境界ポートが MST クラウドの外側のトポロジ変更通知を受け取った場合、MSTP スイッチは IST インスタンス、およびそのポートでアクティブなすべての MST インスタンスでトポロジ変更をトリガーします。

IEEE 802.1D STP との相互運用性

MSTP が稼動しているスイッチは、IEEE 802.1D 準拠のレガシー スイッチとの相互運用を可能にする組み込み型のプロトコル移行メカニズムをサポートします。このスイッチは、レガシー IEEE 802.1D コンフィギュレーション BPDU(プロトコルバージョンが 0 に設定されている BPDU)を受信すると、そのポート上では IEEE 802.1D BPDU のみを送信します。MSTP スイッチは、レガシー BPDU、異なる領域と関連する MSTP BPDU(バージョン 3)、RSTP BPDU(バージョン 2)を受信するときに、ポートが領域の境界にあることも検出できます。

ただし、レガシー スイッチが指定スイッチでない場合、レガシー スイッチがリンクから削除されているかどうか判断できないので、スイッチは IEEE 802.1D BPDU を受け取らなくなった場合でも、自動的に MSTP モードには戻りません。さらにスイッチは、接続先スイッチがリージョンに加入した場合であっても、引き続きポートに境界の役割を指定する可能性があります。プロトコル移行プロセスを再起動する(ネイバー スイッチとの再ネゴシエーションを強制する)には、 clear spanning-tree detected-protocols 特権 EXEC コマンドを使用します。

リンク上のすべてのレガシー スイッチが RSTP スイッチであれば、これらのスイッチは、RSTP BPDU 同様に MSTP BPDU を処理できます。したがって、MSTP スイッチは、バージョン 0 コンフィギュレーションと TCN BPDU またはバージョン 3 MSTP BPDU のいずれかを境界ポートで送信します。境界ポートは、指定スイッチがシングル スパニング ツリー スイッチまたは異なる MST コンフィギュレーションを持つスイッチのいずれかである LAN に接続されます。

RSTP の概要

RSTP は、ポイントツーポイントの配線を利用して、スパニング ツリーの高速コンバージェンスを実現します。また、1 秒未満の間に、スパニング ツリーを再構成できます(IEEE 802.1D スパニング ツリーのデフォルトに設定されている 50 秒とは異なります)。

ここでは、RSTP の機能概要について説明します。

「ポートの役割およびアクティブ トポロジ」

「高速コンバージェンス」

「ポートの役割の同期化」

「BPDU のフォーマットおよびプロセス」

設定については、「MSTP 機能の設定」を参照してください。

ポートの役割およびアクティブ トポロジ

RSTP は、ポートに役割を割り当てて、アクティブ トポロジを判別することによってスパニング ツリーの高速コンバージェンスを実現します。「スパニング ツリー トポロジと BPDU」で説明したように、RSTP は、IEEE 802.1D STP に基づき、スイッチ プライオリティが最も高い(プライオリティの値が最も小さい)スイッチをルート スイッチに選択します。RSTP はさらに、各ポートに次のいずれか 1 つの役割を割り当てます。

ルート ポート:スイッチからルート スイッチへパケットを転送する場合の最適パス(最も低コストなパス)を提供します。

指定ポート:指定スイッチに接続します。これにより、LAN からルート スイッチへパケットを転送するときのパス コストが最小になります。指定スイッチが LAN に接続するポートのことを指定ポートと呼びます。

代替ポート:現在のルート ポートが提供したパスに代わるルート スイッチへの代替パスを提供します。

バックアップ ポート:指定ポートが提供した、スパニング ツリーのリーフに向かうパスのバックアップとして機能します。バックアップ ポートが存在できるのは、2 つのポートがポイントツーポイント リンクよってループバックで接続されている場合、または 1 つのスイッチに共有 LAN セグメントへの接続が 2 つ以上ある場合です。

ディセーブル ポート:スパニング ツリーの動作において何も役割が与えられていません。

ルート ポートまたは指定ポートの役割を割り当てられたポートは、アクティブ トポロジの一部となります。代替ポートまたはバックアップ ポートの役割を割り当てられたポートは、アクティブ トポロジから除外されます。

ネットワーク全体のポートの役割に矛盾のない安定したトポロジでは、RSTP は、すべてのルート ポートおよび指定ポートがただちにフォワーディング ステートに移行し、代替ポートとバックアップ ポートが必ず廃棄ステート(IEEE 802.1D のブロッキング ステートと同じ)になるように保証します。フォワーディング プロセスおよびラーニング プロセスの動作はポート ステートによって制御されます。 表 14-1 に、IEEE 802.1D と RSTP のポート ステートの比較を示します。



表 14-1 ポート ステートの比較

動作ステータス
STP ポート ステート(IEEE 802.1D)
RSTP ポート ステート
ポートがアクティブ トポロジに含まれているか

イネーブル

ブロッキング

廃棄

なし

イネーブル

リスニング

廃棄

なし

イネーブル

ラーニング

ラーニング

あり

イネーブル

フォワーディング

フォワーディング

あり

ディセーブル

ディセーブル

廃棄

なし

シスコの STP 実装製品内で整合性を図るため、このマニュアルでは、ポートの 廃棄 ステートを ブロッキング と定義しています。指定ポートは、リスニング ステートから開始します。

高速コンバージェンス

RSTP を使用すると、スイッチ、スイッチ ポート、または LAN に障害が発生しても、ただちに接続を回復できます。RSTP は、エッジ ポート、新しいルート ポート、およびポイントツーポイント リンクで接続されているポートに次のような高速コンバージェンスを提供します。

エッジ ポート spanning-tree portfast インターフェイス コンフィギュレーション コマンドを使用して、RSTP スイッチ上の 1 つのポートをエッジ ポートに設定すると、そのエッジ ポートはただちにフォワーディング ステートになります。エッジ ポートは PortFast 対応ポートと同じで、これをイネーブルにできるのは、単一のエンド ステーションに接続されているポート上だけです。

ルート ポート:RSTP は、新しいルート ポートを選択すると、古いルート ポートをブロックして、新しいルート ポートをただちにフォワーディング ステートにします。

ポイントツーポイント リンク:2 つのポートをポイントツーポイント リンクで接続し、ローカル ポートが指定ポートになると、その指定ポートは、提案/合意ハンドシェイクを使用して、相手側ポートと高速移行をネゴシエーションし、ループのないトポロジを保証します。

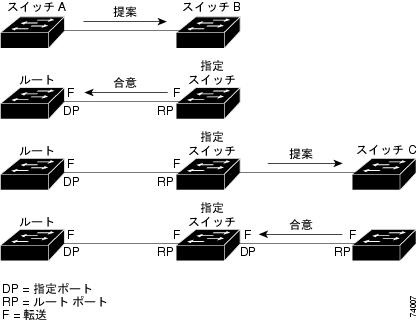

図 14-2 では、スイッチ A とスイッチ B はポイントツーポイント リンクを通じて接続され、すべてのポートがブロッキング ステートになっています。スイッチ A のプライオリティ値がスイッチ B のプライオリティ値より小さい数値である場合、スイッチ A はスイッチ B に提案メッセージ(提案フラグが設定されたコンフィギュレーション BPDU)を送信し、スイッチ A 自身が指定スイッチになることを提案します。

スイッチ B は、提案メッセージを受信すると、提案メッセージを受信したポートを新しいルート ポートとして選択し、すべての非エッジ ポートをブロッキング ステートにします。さらに、新しいルート ポート経由で合意メッセージ(合意フラグが設定された BPDU)を送信します。

スイッチ A は、スイッチ B の合意メッセージを受信すると、ただちに自身の指定ポートをフォワーディング ステートにします。スイッチ B はその非エッジ ポートをすべてブロックし、またスイッチ A とスイッチ B はポイントツーポイント リンクで接続されているので、ネットワークにループは形成されません。

スイッチ C がスイッチ B に接続された場合も、同様のハンドシェイク メッセージが交換されます。スイッチ C はスイッチ B に接続されたポートをルート ポートとして選択し、両端のポートはただちにフォワーディング ステートに移行します。アクティブ トポロジにスイッチが追加されるたびに、このハンドシェイク プロセスが実行されます。ネットワークが収束すると、この提案/合意ハンドシェイクがルートからスパニング ツリーのリーフへと進みます。

スイッチはポートのデュプレックス モードによってリンク タイプを判別します。全二重ポートはポイントツーポイント接続と見なされ、半二重接続は共有接続と見なされます。 spanning-tree link-type インターフェイス コンフィギュレーション コマンドを使用すると、デュプレックス設定で指定されたデフォルトの設定値を上書きできます。

図 14-2 高速コンバージェンスの提案/合意ハンドシェイク



ポートの役割の同期化

スイッチのポートの 1 つで提案メッセージが受信され、そのポートが新しいルート ポートに選択されると、RSTP は他のすべてのポートを新しいルートの情報に同期させます。

他のすべてのポートが同期化されると、スイッチはルート ポートで受信した優位のルート情報に同期化されます。スイッチ上の個々のポートは次の場合に同期化された状態となります。

ポートがブロッキング ステートである。

エッジ ポートである(ネットワークのエッジに存在するように設定されたポート)。

指定ポートがフォワーディング ステートであり、なおかつエッジ ポートとして設定されていない場合、RSTP によって新しいルート情報で強制的に同期化されると、その指定ポートはブロッキング ステートになります。一般的に、RSTP がポートを新しいルート情報で強制的に同期化する場合に、そのポートが上記のいずれの条件も満たしていない場合、ポートのステートはブロッキングに設定されます。

スイッチは、すべてのポートが同期化されたことを確認すると、そのルート ポートに対応する指定スイッチに合意メッセージを送信します。ポイントツーポイント リンクで接続されたスイッチがポートの役割について互いに合意すると、RSTP はポート ステートをただちにフォワーディング ステートに移行させます。図 14-3 は、この一連のイベントを示します。

図 14-3 高速コンバージェンス中の一連のイベント



BPDU のフォーマットおよびプロセス

RSTP BPDU のフォーマットは、プロトコル バージョンが 2 に設定されている点を除き、IEEE 802.1D BPDU のフォーマットと同じです。新しい 1 バイトのバージョン 1 の Length フィールドは 0 に設定されます。これはバージョン 1 のプロトコルの情報がないことを示しています。 表 14-2 に、RSTP のフラグ フィールドを示します。



表 14-2 RSTP BPDU フラグ

ビット
機能

0

トポロジの変更(TC)

1

提案

2 ~ 3:

00

01

10

11

ポートの役割:

不明

代替ポート

ルート ポート

指定ポート

4

ラーニング

5

フォワーディング

6

合意

7

トポロジの変更の確認(TCA)

送信スイッチは、自身を LAN 上の指定スイッチにするために、RSTP BPDU に提案フラグを設定します。提案メッセージでは、ポートの役割は常に指定ポートに設定されます。

送信スイッチは、提案を受け入れる場合、RSTP BPDU に合意フラグを設定します。合意メッセージでは、ポートの役割は常にルート ポートに設定されます。

RSTP には個別の Topology Change Notification(TCN;トポロジ変更通知)BPDU はありません。トポロジの変更を示すには、Topology Change(TC; トポロジ変更)フラグが使用されます。ただし、IEEE 802.1D スイッチとの相互運用性を保つために、RSTP スイッチは TCN BPDU の処理と生成を行います。

ラーニングとフォワーディングのフラグは、送信ポートのステートに応じて設定されます。

優位 BPDU 情報の処理

現在保存されているルート情報よりも優位のルート情報(小さいスイッチ ID、低パス コストなど)をポートが受信すると、RSTP は再構成を開始します。そのポートが新しいルート ポートとして提案され、選択されると、RSTP は他のすべてのポートを強制的に同期化します。

受信した BPDU が提案フラグの設定された RSTP BPDU である場合、スイッチは他のすべてのポートを同期化した後、合意メッセージを送信します。BPDU が IEEE 802.1D BPDU である場合、スイッチは提案フラグを設定せずに、そのポートの転送遅延タイマーを起動します。新しいルート ポートはフォワーディング ステートに移行するために 2 倍の転送遅延時間を必要とします。

ポートで優位の情報が受信されたために、そのポートがバックアップ ポートまたは代替ポートになる場合、RSTP はそのポートをブロッキング ステートに設定し、合意メッセージは送信しません。指定ポートは、転送遅延タイマーが満了するまで提案フラグの設定された BPDU の送信を続けます。タイマーが満了すると、ポートはフォワーディング ステートに移行します。

下位 BPDU 情報の処理

指定ポートの役割フラグが設定された下位 BPDU(そのポートに現在保存されている値より大きいスイッチ ID、高いパス コストなど)を指定ポートが受信した場合、その指定ポートは、ただちに現在の自身の情報を応答します。

トポロジの変更

ここでは、スパニング ツリー トポロジの変更処理について、RSTP と IEEE 802.1D の相違を説明します。

検出:IEEE 802.1D ではブロッキングとフォワーディング ステート間での すべての 移行によってトポロジの変更が生じますが、RSTP ではトポロジの変更が生じるのは、ブロッキングからフォワーディングにステートが移行する場合 のみ です(トポロジの変更と見なされるのは、相互接続性が向上する場合だけです)。エッジ ポートでステートが変更されても、トポロジの変更は生じません。RSTP スイッチは、トポロジの変更を検出すると、そのスイッチのすべての非エッジ ポート(TC 通知を受信したポートを除く)で学習した情報を削除します。

通知:IEEE 802.1D は TCN BPDU を使用しますが、RSTP は使用しません。ただし、IEEE 802.1D スイッチとの相互運用性を保つために、RSTP スイッチは TCN BPDU の処理と生成を行います。

確認:RSTP スイッチは、指定ポートで IEEE 802.1D スイッチから TCN メッセージを受信した場合、TCA ビットが設定された IEEE 802.1D コンフィギュレーション BPDU で応答します。ただし、IEEE 802.1D スイッチに接続されたルート ポートで TC 時間タイマー(IEEE 802.1D のトポロジ変更タイマーと同じ)がアクティブであり、TCA ビットが設定されたコンフィギュレーション BPDU が受信された場合、TC 時間タイマーはリセットされます。

この処理は、IEEE 802.1D スイッチをサポートする目的でのみ必要とされます。RSTP BPDU では、TCA ビットは設定されません。

伝播:RSTP スイッチは、指定ポートまたはルート ポートを介して別のスイッチから TC メッセージを受信すると、自身のすべての非エッジ ポート、指定ポート、およびルート ポート(この TC メッセージを受信したポートを除く)に変更を伝播します。スイッチは、これらのすべてのポートの TC 時間タイマーを起動し、これらのポート上で学習した情報を削除します。

プロトコルの移行:IEEE 802.1D スイッチとの下位互換性を保つため、RSTP は IEEE 802.1D コンフィギュレーション BPDU および TCN BPDU をポート単位で必要に応じて送信します。

ポートが初期化されると、移行遅延タイマーが起動され(RSTP BPDU を送信する最小時間を指定)、RSTP BPDU が送信されます。このタイマーがアクティブな間、スイッチはそのポートで受信したすべての BPDU を処理し、プロトコル タイプを無視します。

スイッチはポートの移行遅延タイマーが満了した後に IEEE 802.1D BPDU を受信した場合、IEEE 802.1D スイッチに接続されていると想定し、IEEE 802.1D BPDU のみの使用を開始します。ただし、RSTP スイッチが 1 つのポートで IEEE 802.1D BPDU を使用していて、タイマーが満了した後に RSTP BPDU を受信した場合、タイマーが再起動し、そのポートで RSTP BPDU の使用が開始されます。

MSTP 機能の設定

ここでは、基本的な MSTP 機能を設定する方法について説明します。

「MSTP のデフォルト設定」

「MSTP 設定時の注意事項」

「MST リージョンの設定および MSTP のイネーブル化」(必須)

「ルート スイッチの設定」(任意)

「セカンダリ ルート スイッチの設定」(任意)

「ポート プライオリティの設定」(任意)

「パス コストの設定」(任意)

「スイッチ プライオリティの設定」(任意)

「hello タイムの設定」(任意)

「転送遅延時間の設定」(任意)

「最大エージング タイムの設定」(任意)

「最大ホップ カウントの設定」(任意)

「リンク タイプの指定による高速移行の保証」(任意)

「プロトコル移行プロセスの再起動」(任意)

MSTP のデフォルト設定

表 14-3 に、MSTP のデフォルト設定を示します。



表 14-3 MSTP のデフォルト設定

機能
デフォルト設定

スパニング ツリー モード

PVST+(Rapid PVST+ と MSTP はディセーブル)

スイッチ プライオリティ(CIST インターフェイス単位で設定可能)

32768

スパニング ツリー ポート プライオリティ(CIST インターフェイス単位で設定可能)

128

スパニング ツリー ポート コスト(CIST インターフェイス単位で設定可能)

1000 Mbps:4

100 Mbps:19

10 Mbps:100

hello タイム

2 秒

転送遅延時間

15 秒

最大エージング タイム

20 秒

最大ホップ カウント

20 ホップ

サポートされるスパニング ツリー インスタンス数については、「サポートされるスパニング ツリー インスタンス」を参照してください。

MSTP 設定時の注意事項

ここでは、MSTP の設定時の注意事項を説明します。

spanning-tree mode mst グローバル コンフィギュレーション コマンドを使用して、MST をイネーブルにすると、RSTP が自動的にイネーブルになります。Per-VLAN RSTP は、Cisco IOS Release 12.1(13)EA1 よりも前のソフトウェア リリースではサポートされていません。

2 つ以上のスイッチを同じ MST リージョンに設定するには、それらのスイッチに同じ VLAN/インスタンス マッピング、同じコンフィギュレーション リビジョン番号、同じ名前を設定する必要があります。

スイッチは最大 16 の MST インスタンスをサポートします。特定の MST インスタンスにマッピングできる VLAN の数に制限はありません。

PVST+、Rapid PVST+、および MSTP はサポートされますが、アクティブにできるのは 1 つのバージョンだけです(たとえば、すべての VLAN で PVST+ を使用するか、すべての VLAN で Rapid PVST+ を使用するか、またはすべての VLAN で MSTP を使用することになります)。詳細については、「スパニング ツリーの相互運用性と下位互換性」を参照してください。

MST コンフィギュレーションの VLAN Trunking Protocol(VTP; VLAN トランキング プロトコル)伝播機能はサポートされません。ただし、Command-Line Interface(CLI; コマンドライン インターフェイス)または SNMP サポートを通じて、MST リージョン内の各スイッチで MST コンフィギュレーション(リージョン名、リビジョン番号、および VLAN とインスタンスのマッピング)を手動で設定することは可能です。

ネットワーク内の冗長パスでロード バランシングを機能させるには、すべての VLAN/インスタンス マッピングの割り当てが一致している必要があります。一致していないと、すべてのトラフィックが 1 つのリンク上で伝送されます。

PVST+ クラウドと MST クラウドの間、または Rapid PVST+ クラウドと MST クラウドの間でロード バランシングを実現するには、すべての MST 境界ポートがフォワーディング ステートでなければなりません。そのためには、MST クラウドの IST マスターが CST のルートを兼ねている必要があります。MST クラウドが複数の MST リージョンで構成されている場合は、MST リージョンの 1 つに CST ルートが含まれており、他のすべての MST リージョンにおいて、MST クラウドに含まれているルートへのパスの方が PVST+ または Rapid PVST+ クラウド経由のパスよりも優れている必要があります。クラウド内のスイッチを手動で設定しなければならない場合もあります。

ネットワークを多数のリージョンに分割することは推奨できません。ただし、どうしても分割せざるを得ない場合は、スイッチド LAN をルータまたは非レイヤ 2 デバイスで相互接続された小規模な LAN に分割することを推奨します。

UplinkFast、BackboneFast、およびクロススタック UplinkFast の設定時の注意事項については、「オプションのスパニング ツリー設定時の注意事項」を参照してください。

MST リージョンの設定および MSTP のイネーブル化

2 つ以上のスイッチを同じ MST リージョンに設定するには、その 2 つのスイッチに同じ VLAN/インスタンス マッピング、同じコンフィギュレーション リビジョン番号、同じ名前を設定しなければなりません。

リージョンは、同じ MST コンフィギュレーションを持つ 1 つまたは複数のメンバで構成されます。リージョンの各メンバは RSTP BPDU を処理する機能を備えている必要があります。ネットワーク内の MST リージョンの数には制限はありませんが、各リージョンがサポートできるスパニング ツリー インスタンスの数は 16 までです。VLAN には、一度に 1 つのスパニング ツリー インスタンスのみ割り当てることができます。

MST リージョンの設定を行い、MSTP をイネーブルにするには、特権 EXEC モードで次の手順を実行します。この手順は必須です。



コマンド
目的

ステップ 1

configure terminal

グローバル コンフィギュレーション モードを開始します。

ステップ 2

spanning-tree mst configuration

MST コンフィギュレーション モードを開始します。

ステップ 3

instance instance-id vlan vlan-range

VLAN を MST インスタンスに対応付けます。

instance-id には、単一のインスタンス、ハイフンで区切られた範囲のインスタンス、またはカンマで区切られた一連のインスタンスを指定できます。指定できる範囲は 1 ~ 15 です。

vlan vlan-range 指定できる範囲 は、1 ~ 4094 です。

MST インスタンスに VLAN をマッピングする場合、マッピングはインクリメンタルに行われ、コマンドで指定された VLAN がすでにマッピング済みの VLAN に対して追加または削除されます。

VLAN の範囲を指定する場合は、ハイフンを使用します。たとえば、 instance 1 vlan 1-63 と入力すると、VLAN 1 ~ 63 が MST インスタンス 1 にマッピングされます。

一連の VLAN を指定する場合は、カンマを使用します。たとえば、 instance 1 vlan 10, 20, 30 と入力すると、VLAN 10、20、30 が MST インスタンス 1 にマッピングされます。

ステップ 4

name name

コンフィギュレーション名を指定します。 name ストリングの最大長は 32 文字で、大文字と小文字が区別されます。

ステップ 5

revision version

コンフィギュレーション リビジョン番号を指定します。指定できる範囲は 0 ~ 65535 です。

ステップ 6

show pending

入力した設定を表示して、確認します。

ステップ 7

exit

変更を適用し、グローバル コンフィギュレーション モードに戻ります。

ステップ 8

spanning-tree mode mst

MSTP をイネーブルにします。RSTP もイネーブルになります。


注意 スパニング ツリー モードを変更すると、すべてのスパニング ツリー インスタンスが前のモードで停止して新しいモードで再起動されるので、トラフィックが中断する可能性があります。

MSTP と PVST+ または MSTP と Rapid PVST+ を同時に実行することはできません。

ステップ 9

end

特権 EXEC モードに戻ります。

ステップ 10

show running-config

設定を確認します。

ステップ 11

copy running-config startup-config

(任意)コンフィギュレーション ファイルに設定を保存します。

デフォルトの MST リージョン コンフィギュレーションに戻すには、 no spanning-tree mst configuration グローバル コンフィギュレーション コマンドを使用します。VLAN インスタンス マッピングをデフォルトの設定に戻すには、 no instance instance-id [ vlan vlan-range ] MST コンフィギュレーション コマンドを使用します。デフォルトの名前に戻すには、 no name MST コンフィギュレーション コマンドを使用します。デフォルトのリビジョン番号に戻すには、 no revision MST コンフィギュレーション コマンドを使用し、 PVST+ をイネーブルに戻すには、 no spanning-tree mode または spanning-tree mode pvst グローバル コンフィギュレーション コマンドを使用します。

次に、MST コンフィギュレーション モードの例を示します。まず MST コンフィギュレーション モードを開始して VLAN 10 ~ 20 を MST インスタンス 1 にマッピングし、そのリージョンの名前を region1 に設定します。次にコンフィギュレーション リビジョン番号として 1 を設定し、入力した設定を表示させて変更を適用します。また最後にグローバル コンフィギュレーション モードに戻ります。

Switch(config)# spanning-tree mst configuration
Switch(config-mst)# instance 1 vlan 10-20
Switch(config-mst)# name region1
Switch(config-mst)# revision 1
Switch(config-mst)# show pending
Pending MST configuration
Name [region1]
Revision 1
Instance Vlans Mapped
-------- ---------------------
0 1-9,21-4094
1 10-20
-------------------------------

Switch(config-mst)# exit
Switch(config)#

ルート スイッチの設定

スイッチは、スパニング ツリー インスタンスを VLAN グループとマッピングして維持します。各インスタンスには、スイッチ プライオリティとスイッチの MAC アドレスからなるスイッチ ID が対応付けられます。スイッチ ID が最小のスイッチが VLAN のグループのルート スイッチになります。

特定のスイッチがルートになるように設定するには、 spanning-tree mst instance-id root グローバル コンフィギュレーション コマンドを使用して、スイッチ プライオリティをデフォルト値(32768)からきわめて小さい値に変更します。これにより、そのスイッチが指定されたスパニング ツリー インスタンスのルート スイッチになることができます。このコマンドを入力すると、スイッチは、ルート スイッチのスイッチ プライオリティを確認します。拡張システム ID のサポートのため、スイッチは指定されたインスタンスについて、自身のプライオリティを 24576 に設定します(この値によって、このスイッチが指定されたスパニング ツリー インスタンスのルートになる場合)。

指定されたインスタンスのルート スイッチに 24576 より小さいスイッチ プライオリティが設定されている場合、スイッチは自身のプライオリティを最小のスイッチ プライオリティより 4096 だけ小さい値に設定します(表 13-1 に示すように、4096 は 4 ビットのスイッチ プライオリティ値の最下位ビットの値です)。


) Cisco IOS Release 12.1(9)EA1 よりも前のリリースのソフトウェアが稼動している Catalyst 2950 スイッチは、拡張システム ID をサポートしません。Cisco IOS Release 12.1(9)EA1 よりも前のリリースのソフトウェアが稼動している Catalyst 2950 スイッチは、MSTP をサポートしません。


ネットワーク上に拡張システム ID をサポートするスイッチとサポートしないスイッチが混在する場合は、拡張システム ID をサポートするスイッチがルート スイッチになることはほぼありません。拡張システム ID によって、旧ソフトウェアが稼動する接続スイッチのプライオリティより VLAN 番号が大きくなるたびに、スイッチ プライオリティ値が増大します。

各スパニング ツリー インスタンスのルート スイッチは、バックボーン スイッチまたはディストリビューション スイッチにする必要があります。アクセス スイッチをスパニング ツリーのプライマリ ルートとして設定しないでください。

レイヤ 2 ネットワークの直径(つまり、レイヤ 2 ネットワーク上の任意の 2 つのエンド ステーション間の最大スイッチ ホップ数)を指定するには、 diameter キーワードを指定します(MST インスタンス 0 の場合のみ使用可)。ネットワークの直径を指定すると、その直径のネットワークに最適な hello タイム、転送遅延時間、および最大エージング タイムをスイッチが自動的に設定するので、コンバージェンスの所要時間を大幅に短縮できます。自動的に算出された hello タイムを変更する場合は、 hello キーワードを使用します。


) スイッチをルート スイッチとして設定した後で、spanning-tree mst hello-timespanning-tree mst forward-time、および spanning-tree mst max-age グローバル コンフィギュレーション コマンドを使用して、hello タイム、転送遅延時間、最大エージング タイムを手動で設定することは推奨できません。


スイッチをルート スイッチに設定するには、特権 EXEC モードで次の手順を実行します。この手順は任意です。



コマンド
目的

ステップ 1

configure terminal

グローバル コンフィギュレーション モードを開始します。

ステップ 2

spanning-tree mst instance-id root primary [ diameter net-diameter [ hello-time seconds ]]

スイッチをルート スイッチに設定します。

instance-id には、単一のインスタンス、ハイフンで区切られた範囲のインスタンス、またはカンマで区切られた一連のインスタンスを指定できます。指定できる範囲は 0 ~ 15 です。

(任意) diameter net-diameter には、任意の 2 つのエンド ステーション間の最大スイッチ数を指定します。指定できる範囲は 2 ~ 7 です。このキーワードを使用できるのは MST インスタンス 0 の場合だけです。

(任意) hello-time seconds には、ルート スイッチによってコンフィギュレーション メッセージが生成される間隔を秒数で指定します。指定できる範囲は 1 ~ 10 秒です。デフォルトは 2 秒です。

ステップ 3

end

特権 EXEC モードに戻ります。

ステップ 4

show spanning-tree mst instance-id

設定を確認します。

ステップ 5

copy running-config startup-config

(任意)コンフィギュレーション ファイルに設定を保存します。

スイッチをデフォルト設定に戻すには、 no spanning-tree mst instance-id root グローバル コンフィギュレーション コマンドを使用します。

セカンダリ ルート スイッチの設定

セカンダリ ルートとして拡張システム ID をサポートする Catalyst 2950 スイッチまたは Catalyst 2955 スイッチを設定する場合、スパニング ツリー スイッチのプライオリティはデフォルト値(32768)から 28672 に変更されます。その結果、プライマリ ルート スイッチに障害が発生した場合に、このスイッチが、指定されたインスタンスのルート スイッチになる可能性が高くなります。これは、他のネットワーク スイッチがデフォルトのスイッチ プライオリティ 32768 を使用し、ルート スイッチになる可能性が低いことが前提です。拡張システム ID がサポートされない Catalyst 2950 スイッチ(Cisco IOS Release 12.1(9)EA1 よりも前のソフトウェア)の場合、スイッチのプライオリティが 16384 に変更されます。

複数のスイッチでこのコマンドを実行すると、複数のバックアップ ルート スイッチを設定できます。 spanning-tree mst instance-id root primary グローバル コンフィギュレーション コマンド でプライマリ ルート スイッチを設定したときと同じネットワーク直径および hello タイム値を使用してください。

スイッチをセンカンダリ ルート スイッチに設定するには、特権 EXEC モードで次の手順を実行します。この手順は任意です。



コマンド
目的

ステップ 1

configure terminal

グローバル コンフィギュレーション モードを開始します。

ステップ 2

spanning-tree mst instance-id root secondary [ diameter net-diameter [ hello-time seconds ]]

スイッチをセカンダリ ルート スイッチに設定します。

instance-id には、単一のインスタンス、ハイフンで区切られた範囲のインスタンス、またはカンマで区切られた一連のインスタンスを指定できます。指定できる範囲は 0 ~ 15 です。

(任意) diameter net-diameter には、任意の 2 つのエンド ステーション間の最大スイッチ数を指定します。指定できる範囲は 2 ~ 7 です。このキーワードを使用できるのは MST インスタンス 0 の場合だけです。

(任意) hello-time seconds には、ルート スイッチによってコンフィギュレーション メッセージが生成される間隔を秒数で指定します。指定できる範囲は 1 ~ 10 秒です。デフォルトは 2 秒です。

プライマリ ルート スイッチを設定したときと同じネットワーク直径および hello タイム値を使用してください。「ルート スイッチの設定」を参照してください。

ステップ 3

end

特権 EXEC モードに戻ります。

ステップ 4

show spanning-tree mst instance-id

設定を確認します。

ステップ 5

copy running-config startup-config

(任意)コンフィギュレーション ファイルに設定を保存します。

スイッチをデフォルト設定に戻すには、 no spanning-tree mst instance-id root グローバル コンフィギュレーション コマンドを使用します。

ポート プライオリティの設定

ループが発生した場合、MSTP はポート プライオリティを使用して、フォワーディング ステートにするインターフェイスを選択します。最初に選択させたいインターフェイスには高いプライオリティ(小さい数値)を与え、最後に選択させたいインターフェイスには低いプライオリティ(大きい数値)を与えます。すべてのインターフェイスに同じプライオリティ値が与えられている場合、MSTP はインターフェイス番号が最小のインターフェイスをフォワーディング ステートにし、他のインターフェイスをブロックします。

インターフェイスの MSTP ポート プライオリティを設定するには、特権 EXEC モードで次の手順を実行します。この手順は任意です。



コマンド
目的

ステップ 1

configure terminal

グローバル コンフィギュレーション モードを開始します。

ステップ 2

interface interface-id

設定するインターフェイスを指定し、インターフェイス コンフィギュレーション モードを開始します。

有効なインターフェイスは、物理ポートおよびポート チャネルです。有効なポートチャネル番号は 1 ~ 6 です。

ステップ 3

spanning-tree mst instance-id port-priority priority

MST インスタンスのポート プライオリティを設定します。

instance-id には、単一のインスタンス、ハイフンで区切られた範囲のインスタンス、またはカンマで区切られた一連のインスタンスを指定できます。指定できる範囲は 0 ~ 15 です。

priority に指定できる範囲は 0 ~ 240 で、16 ずつ増加します。デフォルト値は 128 です。値が小さいほど、プライオリティは高くなります。

有効なプライオリティ値は 0、16、32、48、64、80、96、112、128、144、160、176、192、208、224、および 240 です。その他の値はすべて拒否されます。

ステップ 4

end

特権 EXEC モードに戻ります。

ステップ 5

show spanning-tree mst interface interface-id

または

show spanning-tree mst instance-id

設定を確認します。

ステップ 6

copy running-config startup-config

(任意)コンフィギュレーション ファイルに設定を保存します。


show spanning-tree mst interface interface-id 特権 EXEC コマンドによって表示されるのは、リンク アップ動作可能状態のポートの情報だけです。それ以外の情報については、show running-config interface 特権 EXEC コマンドを使用して設定を確認してください。


インターフェイスをデフォルト設定に戻すには、 no spanning-tree mst instance-id port-priority インターフェイス コンフィギュレーション コマンドを使用します。

パス コストの設定

MSTP パス コストのデフォルト値は、インターフェイスのメディア速度に基づきます。ループが発生した場合、MSTP はコストを使用して、フォワーディング ステートにするインターフェイスを選択します。最初に選択させたいインターフェイスには小さいコスト値を与え、最後に選択させたいインターフェイスには大きいコスト値を与えます。すべてのインターフェイスに同じコスト値が与えられている場合、MSTP はインターフェイス番号が最小のインターフェイスをフォワーディング ステートにし、他のインターフェイスをブロックします。

インターフェイスの MSTP コストを設定するには、特権 EXEC モードで次の手順を実行します。この手順は任意です。



コマンド
目的

ステップ 1

configure terminal

グローバル コンフィギュレーション モードを開始します。

ステップ 2

interface interface-id

設定するインターフェイスを指定し、インターフェイス コンフィギュレーション モードを開始します。有効なインターフェイスは、物理ポートおよびポート チャネルです。有効なポートチャネル番号は 1 ~ 6 です。

ステップ 3

spanning-tree mst instance-id cost cost

MST インスタンスのコストを設定します。

ループが発生した場合、MSTP はパス コストを使用して、フォワーディング ステートにするインターフェイスを選択します。パス コストが小さいほど、高速で伝送されます。

instance-id には、単一のインスタンス、ハイフンで区切られた範囲のインスタンス、またはカンマで区切られた一連のインスタンスを指定できます。指定できる範囲は 0 ~ 15 です。

cost に指定できる範囲は 1 ~ 200000000 です。デフォルト値はインターフェイスのメディア速度に基づきます。

ステップ 4

end

特権 EXEC モードに戻ります。

ステップ 5

show spanning-tree mst interface interface-id

または

show spanning-tree mst instance-id

設定を確認します。

ステップ 6

copy running-config startup-config

(任意)コンフィギュレーション ファイルに設定を保存します。


show spanning-tree mst interface interface-id 特権 EXEC コマンドによって表示されるのは、リンク アップ動作可能状態のポートの情報だけです。それ以外の情報については、show running-config 特権 EXEC コマンドを使用して設定を確認してください。


インターフェイスをデフォルト設定に戻すには、 no spanning-tree mst instance-id cost インターフェイス コンフィギュレーション コマンドを使用します。

スイッチ プライオリティの設定

スイッチ プライオリティを設定して、スイッチがルート スイッチに選出される可能性を高くできます。


) このコマンドは、十分に注意して使用してください。スイッチ プライオリティの変更には、通常は、spanning-tree mst instance-id root primary および spanning-tree mst instance-id root secondary グローバル コンフィギュレーション コマンドを使用することを推奨します。


スイッチ プライオリティを設定するには、特権 EXEC モードで次の手順を実行します。この手順は任意です。



コマンド
目的

ステップ 1

configure terminal

グローバル コンフィギュレーション モードを開始します。

ステップ 2

spanning-tree mst instance-id priority priority

MST インスタンスのスイッチ プライオリティを設定します。

instance-id には、単一のインスタンス、ハイフンで区切られた範囲のインスタンス、またはカンマで区切られた一連のインスタンスを指定できます。指定できる範囲は 0 ~ 15 です。

priority を指定する場合、指定できる範囲は 0 ~ 61440 で、4096 ずつ増加します。デフォルトは 32768 です。数値が小さいほど、スイッチがルート スイッチとして選択される可能性が高くなります。

有効なプライオリティ値は 0、4096、8192、12288、16384、20480、24576、28672、32768、36864、40960、45056、49152、53248、57344、および 61440 です。その他の値はすべて拒否されます。

ステップ 3

end

特権 EXEC モードに戻ります。

ステップ 4

show spanning-tree mst instance-id

設定を確認します。

ステップ 5

copy running-config startup-config

(任意)コンフィギュレーション ファイルに設定を保存します。

スイッチをデフォルト設定に戻すには、 no spanning-tree mst instance-id priority グローバル コンフィギュレーション コマンドを使用します。

hello タイムの設定

hello タイムを変更することによって、ルート スイッチによってコンフィギュレーション メッセージが生成される間隔を設定できます。


) このコマンドは、十分に注意して使用してください。通常、hello タイムの変更には、spanning-tree mst instance-id root primary、および spanning-tree mst instance-id root secondary グローバル コンフィギュレーション コマンドの使用を推奨します。


すべての MST インスタンスの hello タイムを設定するには、特権 EXEC モードで次の手順を実行します。この手順は任意です。



コマンド
目的

ステップ 1

configure terminal

グローバル コンフィギュレーション モードを開始します。

ステップ 2

spanning-tree mst hello-time seconds

すべての MST インスタンスの hello タイムを設定します。hello タイムはルート スイッチがコンフィギュレーション メッセージを生成する間隔です。これらのメッセージは、スイッチがアクティブであることを意味します。

seconds に指定できる範囲は 1 ~ 10 です。デフォルト値は 2 です。

ステップ 3

end

特権 EXEC モードに戻ります。

ステップ 4

show spanning-tree mst

設定を確認します。

ステップ 5

copy running-config startup-config

(任意)コンフィギュレーション ファイルに設定を保存します。

スイッチをデフォルト設定に戻すには、 no spanning-tree mst hello-time グローバル コンフィギュレーション コマンドを使用します。

転送遅延時間の設定

すべての MST インスタンスの転送遅延時間を設定するには、特権 EXEC モードで次の手順を実行します。この手順は任意です。



コマンド
目的

ステップ 1

configure terminal

グローバル コンフィギュレーション モードを開始します。

ステップ 2

spanning-tree mst forward-time seconds

すべての MST インスタンスの転送遅延時間を設定します。転送遅延時間は、スパニング ツリー ラーニング ステートおよびリスニング ステートからフォワーディング ステートに移行するまでに、ポートが待機する秒数です。

seconds に指定できる範囲は 4 ~ 30 です。デフォルト値は 15 です。

ステップ 3

end

特権 EXEC モードに戻ります。

ステップ 4

show spanning-tree mst

設定を確認します。

ステップ 5

copy running-config startup-config

(任意)コンフィギュレーション ファイルに設定を保存します。

スイッチをデフォルト設定に戻すには、 no spanning-tree mst forward-time グローバル コンフィギュレーション コマンドを使用します。

最大エージング タイムの設定

すべての MST インスタンスの最大エージング タイムを設定するには、特権 EXEC モードで次の手順を実行します。この手順は任意です。



コマンド
目的

ステップ 1

configure terminal

グローバル コンフィギュレーション モードを開始します。

ステップ 2

spanning-tree mst max-age seconds

すべての MST インスタンスの最大エージング タイムを設定します。最大エージング タイムは、再構成を試行するまでにスイッチがスパニング ツリー コンフィギュレーション メッセージを受信せずに待機する秒数です。

seconds に指定できる範囲は 6 ~ 40 です。デフォルト値は 20 です。

ステップ 3

end

特権 EXEC モードに戻ります。

ステップ 4

show spanning-tree mst

設定を確認します。

ステップ 5

copy running-config startup-config

(任意)コンフィギュレーション ファイルに設定を保存します。

スイッチをデフォルト設定に戻すには、 no spanning-tree mst max-age グローバル コンフィギュレーション コマンドを使用します。

最大ホップ カウントの設定

すべての MST インスタンスの最大ホップ カウントを設定するには、特権 EXEC モードで次の手順を実行します。この手順は任意です。



コマンド
目的

ステップ 1

configure terminal

グローバル コンフィギュレーション モードを開始します。

ステップ 2

spanning-tree mst max-hops hop-count

BPDU が廃棄され、ポートに維持されていた情報が期限切れになるまでの、リージョン内でのホップ数を指定します。

hop-count に指定できる範囲は 1 ~ 40 です。デフォルト値は 20 です。

ステップ 3

end

特権 EXEC モードに戻ります。

ステップ 4

show spanning-tree mst

設定を確認します。

ステップ 5

copy running-config startup-config

(任意)コンフィギュレーション ファイルに設定を保存します。

スイッチをデフォルト設定に戻すには、 no spanning-tree mst max-hops グローバル コンフィギュレーション コマンドを使用します。

リンク タイプの指定による高速移行の保証

2 つのポートをポイントツーポイント リンクで接続し、ローカル ポートが指定ポートになると、RSTP は提案/合意ハンドシェイクを使用して、相手側ポートと高速移行をネゴシエーションし、ループのないトポロジを保証します(「高速コンバージェンス」を参照)。

デフォルトでは、リンク タイプは、インターフェイスのデュプレックス モードによって決定されます。全二重ポートはポイントツーポイント接続と見なされ、半二重ポートは共有接続と見なされます。MSTP が稼動しているリモート スイッチ上の 1 つのポートと物理的にポイントツーポイントで接続されている半二重リンクが存在する場合は、リンク タイプのデフォルト設定値を変更して、フォワーディング ステートへの高速移行をイネーブルにできます。

リンク タイプのデフォルト設定を変更するには、特権 EXEC モードで次の手順を実行します。この手順は任意です。



コマンド
目的

ステップ 1

configure terminal

グローバル コンフィギュレーション モードを開始します。

ステップ 2

interface interface-id

設定するインターフェイスを指定し、インターフェイス コンフィギュレーション モードを開始します。有効なインターフェイスとしては、物理ポート、VLAN、およびポート チャネルがあります。有効な VLAN ID は 1 ~ 4094 です。有効なポートチャネル番号は 1 ~ 6 です。

ステップ 3

spanning-tree link-type point-to-point

ポートのリンク タイプをポイントツーポイントに指定します。

ステップ 4

end

特権 EXEC モードに戻ります。

ステップ 5

show spanning-tree mst interface interface-id

設定を確認します。

ステップ 6

copy running-config startup-config

(任意)コンフィギュレーション ファイルに設定を保存します。

スイッチをデフォルト設定に戻すには、 no spanning-tree link-type インターフェイス コンフィギュレーション コマンドを使用します。

プロトコル移行プロセスの再起動

MSTP が稼動しているスイッチは、IEEE 802.1D 準拠のレガシー スイッチとの相互運用を可能にする組み込み型のプロトコル移行メカニズムをサポートします。このスイッチは、レガシー IEEE 802.1D コンフィギュレーション BPDU(プロトコルバージョンが 0 に設定されている BPDU)を受信すると、そのポート上では IEEE 802.1D BPDU のみを送信します。MSTP スイッチは、レガシー BPDU、異なる領域と関連する MST BPDU(バージョン 3)、RST BPDU(バージョン 2)を受信するときに、ポートが領域の境界にあることも検出できます。

ただし、レガシー スイッチが指定スイッチでない場合、レガシー スイッチがリンクから削除されているかどうか判断できないので、スイッチは IEEE 802.1D BPDU を受け取らなくなった場合でも、自動的に MSTP モードには戻りません。さらにスイッチは、接続先スイッチがリージョンに加入した場合であっても、ポートに対して引き続き、境界の役割を割り当てる可能性もあります。

スイッチでプロトコル移行プロセスを再起動する(ネイバー スイッチとの再ネゴシエーションを強制する)には、 clear spanning-tree detected-protocols 特権 EXEC コマンドを使用します。

特定のインターフェイスでプロトコル移行プロセスを再開するには、 clear spanning-tree detected-protocols interface interface-id 特権 EXEC コマンドを使用します。

MST コンフィギュレーションおよびステータスの表示

スパニング ツリー ステータスを表示するには、 表 14-4 の特権 EXEC コマンドを 1 つまたは複数使用します。



表 14-4 MST ステータスを表示するコマンド

コマンド
目的

show spanning-tree mst configuration

MST リージョン コンフィギュレーションを表示します。

show spanning-tree mst instance-id

特定のインスタンスの MST 情報を表示します。

show spanning-tree mst interface interface-id

特定のインターフェイスの MST 情報を表示します。有効なインターフェイスとしては、物理ポート、VLAN、およびポート チャネルがあります。有効な VLAN ID は 1 ~ 4094 です。有効なポート チャネル範囲は 1 ~ 6 です。

show spanning-tree 特権 EXEC コマンドの他のキーワードについては、このリリースに対応するコマンド リファレンスを参照してください。
