概要 はじめに 表記法 前提条件 手順 Cisco サポート コミュニティ - 特集対話 関連情報 このドキュメントでは、Cisco Catalyst レイヤ 2 固定構成スイッチ 2900XL/3500XL、2940、2950/2955、2960、および 2970 シリーズ、さらに、Cisco Catalyst レイヤ 3 固定構成スイッチ 3550、3560、および 3750 シリーズのパスワード回復手順について説明しています。
ドキュメント表記の詳細は、『シスコ テクニカル ティップスの表記法 』を参照してください。
このドキュメントに適用される特定の前提条件はありません。
次のパスワード回復手順に従います。
ターミナルまたはターミナル エミュレーション（たとえば、Hyper Terminal）を装備する PC をスイッチのコンソール ポートに接続します。
次のターミナル設定を使用します。
ビット/秒（ボー）： 9600
データ ビット： 8
パリティ：なし
ストップ ビット： 1
フロー制御：Xon/Xoff
注： コンソール ポートへのケーブル接続とターミナル接続についての追加情報は、『Catalyst スイッチのコンソール ポートに端末を接続する方法 』を参照してください。
電源コードのプラグを抜きます。
スイッチの電源を投入して switch: プロンプトが表示されるようにします。
2900XL、3500XL、2940、2950、2960、2970、3550、3560、および 3750 シリーズ スイッチの場合は、次の手順を実行します。
前面パネルの左側にある Mode ボタンを押したままの状態で、電源コードをスイッチに再接続します。
注： LED の位置は、モデルにより若干異なる場合があります。

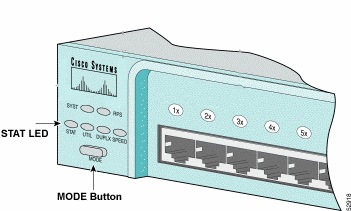

Catalyst 3524XL
Catalyst 3524XL の Mode ボタンと LED の位置
Catalyst 2950-24
Catalyst 2950-24 の Mode ボタンと LED の位置
2955 シリーズ スイッチのみ：
Catalyst 2955 シリーズ スイッチでは、パスワードの回復に外部 Mode ボタンは使用しません。 それに代り、パスワード回復目的のために、スイッチ ブート ローダがブレーク キー検出を使用して自動ブート シーケンスを停止します。ブレーク シーケンスは、使用しているターミナル アプリケーションおよびオペレーティング システムによって異なります。 Hyperterm が Windows 2000 で稼働している場合は、Ctrl + Break キーを使用します。 UNIX が稼働するワークステーションでは、Ctrl-C がブレーク キーです。 詳細については、『パスワード回復中の標準的なブレーク キー シーケンスの組み合せ 』を参照してください。
次の例では、2955 で Hyperterm を使用して、switch:
C2955 Boot Loader (C2955-HBOOT-M) Version 12.1(0.0.514), CISCO DEVELOPMENT TEST
VERSION
Compiled Fri 13-Dec-02 17:38 by madison
WS-C2955T-12 starting...
Base ethernet MAC Address: 00:0b:be:b6:ee:00
Xmodem file system is available.
Initializing Flash...
flashfs[0]: 19 files, 2 directories
flashfs[0]: 0 orphaned files, 0 orphaned directories
flashfs[0]: Total bytes: 7741440
flashfs[0]: Bytes used: 4510720
flashfs[0]: Bytes available: 3230720
flashfs[0]: flashfs fsck took 7 seconds.
...done initializing flash.
Boot Sector Filesystem (bs:) installed, fsid: 3
Parameter Block Filesystem (pb:) installed, fsid: 4
*** The system will autoboot in 15 seconds ***
Send break character to prevent autobooting.
!--- このメッセージが表示されるまで待ってから
!--- ブレーク シーケンスを発行します。
!--- Hyperterm を使用して Ctrl+Break キーを押します。
The system has been interrupted prior to initializing the flash file system to finish
loading the operating system software:
flash_init
load_helper
boot
switch:
flash_init コマンドを発行します。
switch: flash_init
Initializing Flash...
flashfs[0]: 143 files, 4 directories
flashfs[0]: 0 orphaned files, 0 orphaned directories
flashfs[0]: Total bytes: 3612672
flashfs[0]: Bytes used: 2729472
flashfs[0]: Bytes available: 883200
flashfs[0]: flashfs fsck took 86 seconds
....done Initializing Flash.
Boot Sector Filesystem (bs:) installed, fsid: 3
Parameter Block Filesystem (pb:) installed, fsid: 4
switch:
!--- この出力は、2900XL スイッチからの出力です。
!--- 他のスイッチからの出力は、若干異なります。
load_helper コマンドを発行します。
switch: load_helper
switch:
dir flash: コマンドを発行します。
注： dir flash の後に必ずコロン「:」を入力してください。
スイッチのファイル システムが表示されます。
switch: dir flash:
Directory of flash:/
2 -rwx 1803357 <date> c3500xl-c3h2s-mz.120-5.WC7.bin
!--- これはソフトウェアの現在のバージョンです。
4 -rwx 1131 <date> config.text
!--- これはコンフィギュレーション ファイルです。
5 -rwx 109 <date> info
6 -rwx 389 <date> env_vars
7 drwx 640 <date> html
18 -rwx 109 <date> info.ver
403968 bytes available (3208704 bytes used)
switch:
!--- この出力は、3500XL スイッチからの出力です。
!--- 他のスイッチからの出力は、若干異なります。
rename flash:config.text flash:config.old と入力して、コンフィギュレーション ファイル名を変更します。
switch: rename flash:config.text flash:config.old
switch:
!--- config.text ファイルは、パスワード定義を
!--- 含みます。
boot コマンドを発行して、システムをブートします。
switch: boot
Loading "flash:c3500xl-c3h2s-mz.120-5.WC7.bin"...###############################
################################################################################
######################################################################
File "flash:c3500xl-c3h2s-mz.120-5.WC7.bin" uncompressed and installed, entry po
int: 0x3000
executing...
!--- 出力を省略。
!--- この出力は、3500XL スイッチからの出力です。
!--- 他のスイッチからの出力は、若干異なります。
プロンプトで「n 」を入力して、初期設定ダイアログを中断します。
--- System Configuration Dialog ---
At any point you may enter a question mark '?' for help.
Use ctrl-c to abort configuration dialog at any prompt.
Default settings are in square brackets '[]'.
Continue with configuration dialog? [yes/no]: n
!--- いいえの場合は、「n」を入力します。
Press RETURN to get started.
!--- Return キーまたは Enter キーを押します。
Switch>
!--- Switch> プロンプトが表示されます。
Switch プロンプトで en と入力して、イネーブル モードに入ります。
Switch>en
Switch#
rename flash:config.old flash:config.text と入力して、コンフィギュレーション ファイル名を元の名前に戻します。
Switch#rename flash:config.old flash:config.text
Destination filename [config.text]
!--- Return キーまたは Enter キーを押します。
Switch#
コンフィギュレーション ファイルをメモリへコピーします。
Switch#copy flash:config.text system:running-config
Destination filename [running-config]?
!--- Return キーまたは Enter キーを押します。
1131 bytes copied in 0.760 secs
Sw1#
コンフィギュレーション ファイルは、これでリロードされます。
不明な現在のパスワードを書き換えてください。 少なくとも 1 つの大文字、1 つの数字および 1 つの特殊文字を使用して、強力なパスワードを選択します。
注： 必要なパスワードを上書きしてください。 これらのパスワードをすべて上書きする必要はありません。
Sw1# conf t
!--- 既存のシークレット パスワードに上書きします。
Sw1(config)#enable secret <new_secret_password>
!--- 既存のイネーブル パスワードに上書きします。
Sw1(config)#enable password <new_enable_password>
!--- 既存の vty パスワードに上書きします。
Sw1(config)#line vty 0 15
Sw1(config-line)#password <new_vty_password>
Sw1(config-line)#login
!--- 既存のコンソール パスワードに上書きします。
Sw1(config-line)#line con 0
Sw1(config-line)#password <new_console_password>
write memory コマンドを使用して、実行コンフィギュレーションをコンフィギュレーション ファイルとして書き出してください。
Sw1#write memory
Building configuration...
[OK]
Sw1#
