简介

本文档介绍在以CUCM为中心的部署中使用协作会议室(CMR)时，Cisco Unified Communications Manager(CUCM)的拨号方案注意事项。它将讨论不同的选项、含义和配置。

先决条件

要求

从TelePresence Conductor版本XC2.3和网真管理套件调配扩展(TMSPE)版本1.2开始，支持CMR。本文档不涉及CMR的配置，这在《思科网真管理套件调配扩展部署指南》中介绍。

使用的组件

本示例中的解决方案使用网真管理套件(TMS)、TMSPE、TelePresence Conductor、TelePresence Server(TS)和CUCM。其他图示组件（Expressway-C和Expressway-E）是可选组件，可提供到Internet和/或企业到企业呼叫上的终端的连接。

本文档中的信息都是基于特定实验室环境中的设备编写的。本文档中使用的所有设备最初均采用原始（默认）配置。如果您使用的是真实网络，请确保您已经了解所有命令的潜在影响。

配置

网络图

由于本文档使用以CUCM为中心的部署，因此使用Expressway系列，并且Conductor与CUCM集成。以下是典型的部署：

在本示例中，部署中的会话初始协议(SIP)域为company.com，用户可通过统一资源标识符(URI)拨号(例如user1@company.com)。

配置

CMR由网真服务器托管。要使用户拨入，必须将呼叫路由到SIP中继到Conductor。CMR的URI格式有两个选项。

选项 1：CMR格式 — user1@meet.company.com

第一个选项使用company.com的子域作为CMR的URI中的域部分：meet.company.com。

这使CUCM上的拨号方案配置直接转发；您可以为此子域配置新的SIP路由模式（使用域路由），如下所示：

请注意，在本示例中，SIP路由模式上未配置路由分区，因此所有设备都可访问。使用呼叫搜索空间(CSS)和分区的控制类可用于限制某些用户/设备拨号这些模式。

选项 2：CMR格式 — meet.user1@company.com

第二个选项将主域用作CMR的SIP URI中的域部分：company.com。

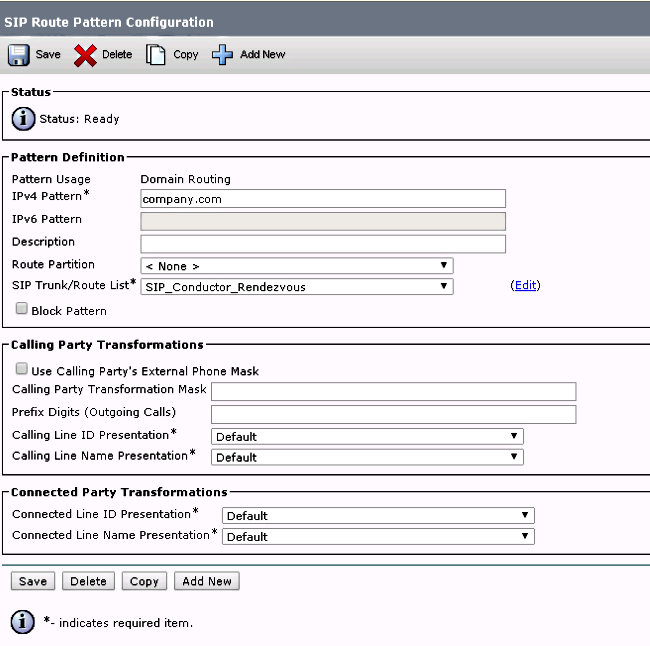

SIP路由模式不支持正则表达式，因此您可以配置SIP路由模式，如下所示：

使用此配置，与CUCM数据库（本地注册的终端）中不在的域部分company.com匹配的每个URI都会路由到Conductor。请注意，对未在CUCM上注册的URI的呼叫将发送到Conductor（即使对于Conductor不知道的URI）。为了克服这一问题，您可以使用集群间查找服务(ILS)导入，如后面所述。

当部署没有任何终端注册到共享同一域的视频通信服务器(VCS)或共享同一域的Lync集成时，上一解决方案会发挥作用。如果终端或Lync集成共享同一域，则必须将与域部分company.com的某些呼叫发送到Expresssway-C/VCS-C，而向CMR(也具有域部分company.com)的呼叫路由到Conductor。在注册到CUCM的终端和第三方呼叫控制系统之间共享同一域的示例部署如下所示：

在这种情况下，必须使用ILS导入功能将Conductor SIP URI作为全局目录导入CUCM ILS表。作为此导入的源，您可以在TMS中导出房间数据。此选项在System > Provisioning > Users下可用。

但是，请注意，如果CMR未由用户创建，则此导出中未列出该房间。这意味着，每次创建新文件室或从Active Directory(AD)导出数据时，您必须执行此过程，以便为所有用户构建列表。

在CUCM上，您必须完成以下步骤：

确保Cisco ILS和Cisco批量调配服务已激活并运行。
在Advanced Features > ILS Configuration下，将集群的角色更改为Hub Cluster。
在System > Enterprise Parameters下为集群ID指定正确的名称。
在呼叫路由>全局拨号方案复制>导入的全局拨号方案目录下创建全局拨号方案目录。路由字符串与SIP路由模式结合使用，以将呼叫路由到Conductor:您将CMR的URI与此全局拨号方案目录关联，CUCM然后使用配置的路由字符串来决定如何路由呼叫（而不是原始URI）。这样，您就可以将具有相同域部分的呼叫路由到不同的SIP中继：
配置与已配置全局拨号方案目录中的路由字符串匹配的SIP路由模式，以便与全局拨号方案目录关联的导入URI路由到Conductor SIP中继：
在Bulk Administration > Upload/Download Files下，上传包含CMR的SIP URI的文本文件，作为导入的目录URI和模式：

导入文件应如下所示：
```
PatternType,PSTNFailover,Pattern
URI,,meet.user1@company.com
URI,,meet.user2@company.com
```
使用导入的文本文件和已创建的全局拨号方案目录导入URI，位于Bulk Administration > Directory URIs and Patterns > Insert Imported Directory URI and Pattern Configuration下。
