从CUCM linux平台服务器端抓包的方法
硬件平台
在进行思科统一通信管理器(CUCM)相关的排错时，有时有必要抓取CUCM服务器网络接口收发的数据包。本文描述如何在CUCM服务器端进行抓包操作
软件版本
CUCM 6.x/7.x/8.x
操作步骤
- 登陆CUCM命令行界面
要进行CUCM服务器端的抓包操作，需要通过SSH登陆进CUCM的命令行(CLI)界面。登陆口令为服务器安装时设定的Administrator用户名/密码。 - 运行抓包命令
在命令行界面，抓包操作的命令为"utils network capture"，该命令的相关选项如下：
admin:utils network capture ?
Syntax:
utils network capture [options]
options optional page,numeric,file fname,count num,size bytes,src addr,dest addr,port num,host protocol addr
options are:
page - pause output
numeric - show hosts as dotted IP addresses
file fname - output the information to a file
Note: The file will be saved in platform/cli/fname.cap
fname should not contain the "." character
count num - a count of the number of packets to capture
Note: The maximum count for the screen is 1000, for a file is 100000
size bytes - the number of bytes of the packet to capture
Note: The maximum number of bytes for the screen is 128
For a file it can be any number or ALL
src addr - the source address of the packet as a host name or IPV4 address
dest addr - the destination address of the packet as a host name or IPV4 address
port num - the port number of the packet (either src or dest)
host protocol addr - the protocol should be one of the following: ip/arp/rarp/all. The host address of the packet as a host name or IPV4 address. This option will display all packets to and fro that address.
Note: If "host" is provided, do not provide "src" or "dest"
verbose - The verbose out put
由此可见，通过不同参数的选择，"utils network capture"命令可以抓取目标地址、源地址、端口号、指定包数量等，并将抓取到的包存为.cap文件。
一般来说，我们可以不加限制的抓取服务器网口的全部流量。命令如下：

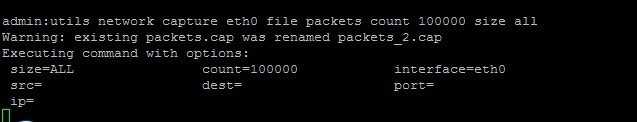

utils network capture eth0 file packets count 100000 size all
此命令抓取全部流量，最大10000个包，并将其存为packets.cap文件
- 重现需要排障的问题
以上命令开始运行后，就可以重现需要排障的问题。问题重现的同时，CUCM将相关的流量都抓取下来，以供排错时查看。
问题重现结束后，按”ctrl+C”可以停止抓包。CUCM会将刚刚抓取到的文件存至activelog platform/cli/ 路径下。如果该路径下已经存有文件名相同的抓包文件，CUCM会自动重命名已有旧文件。
- 从服务器端下载抓包文件
- 4.1 通过SFTP方式下载
由于我们已经知道抓包文件保存的路径，我们可以在本地建立SFTP server，将抓取好的文件由服务器端传输到本地。
示例命令：
- 4.1 通过SFTP方式下载
file get activelog platform/cli/packets.cap
-
- 4.2 通过实时监控工具RTMT下载
我们也可以通过Real Time Monitoring Tool （RTMT）来抓取刚刚抓好的抓包文件。
RTMT可以在CUCM管理界面的Applications->Plugins 菜单里下载并安装到本地。

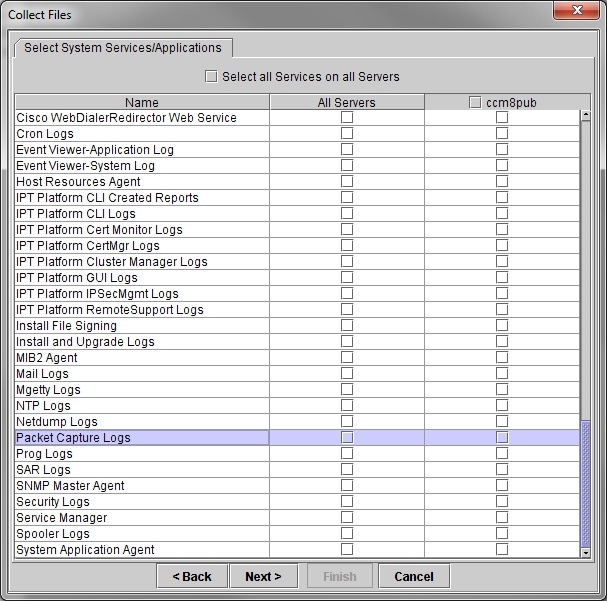

登陆RTMT后，选择System->Trace & Log Central，双击collect files，会弹出一个文件获取列表，点击Next，在第二页可以发现” Packet Capture Logs”一项。
- 4.2 通过实时监控工具RTMT下载
-
- 选择这一项，点击Next，在最后一页选择抓包操作的时间段和本地保存位置。点击Finish就可以将其下载到本地了。
经验总结
从CUCM服务器端抓包常用于抓取以下信息：
- IP 电话或其他终端在建立通话时和CUCM间进行的信令交互。
- CUCM提供MTP或transcoder资源时，终端与CUCM间的RTP流交互。
- CUCM集群服务器间以及CUCM和其他与其整合的服务器(Unity,UCCX等)间的信息交互。
- CUCM与网络中其他设备间的信息交互
相关命令
- utils network capture eth0 file packets count 100000 size all
- file get activelog platform/cli/packets.cap
