OSPF 如何将默认路由注入到次末节区域中

简介

本文显示开放式最短路径优先(OSPF)如何注入一个默认路由到非末节区域。 NSSA的区域边界路由器(ABR)，默认情况下， 不产生默认路由到NSSA。您必须使用area <x> nssa default-information originate 命令。

先决条件

要求

本文档没有任何特定的要求。

使用的组件

本文档不限于特定的软件和硬件版本。

规则

有关文档规则的详细信息，请参阅 Cisco 技术提示规则。

配置

本部分提供有关如何配置本文档所述功能的信息。

注：要查找有关本文档中使用的命令的其他信息，请使用命令查找工具(仅注册客户)。

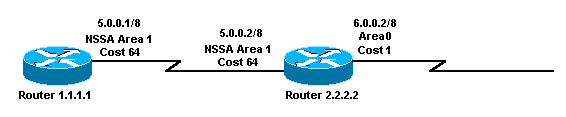

网络图

本文档使用此图所示的网络设置。

配置

本文档使用此处所示的配置。

• 路由器 1.1.1.1

• 路由器 2.2.2.2

Current configuration:

hostname r1.1.1.1

interface Loopback0
 ip address 1.1.1.1 255.0.0.0

interface Serial2/1/0
 ip address 5.0.0.1 255.0.0.0

router ospf 2
 network 5.0.0.0 0.255.255.255 area 1
 area 1 nssa

end

Current configuration:

hostname r2.2.2.2

interface Loopback0
 ip address 2.2.2.2 255.0.0.0

interface Serial0/1/0
 ip address 5.0.0.2 255.0.0.0

interface ATM1/0.20
 ip address 6.0.0.2 255.0.0.0

router ospf 2
 network 5.0.0.0 0.255.255.255 area 1
 network 6.0.0.0 0.255.255.255 area 0
 area 1 nssa default-information originate

end

验证

本部分所提供的信息可用于确认您的配置是否正常工作。

命令输出解释程序工具（仅限注册用户）支持某些 show 命令，使用此工具可以查看对 show 命令输出的分析。

• show ip ospf database -显示Link State Advertisement (LSA)列表并且键入他们到连结状态数据库。此列表仅显示 LSA 报头中的信息。

• show ip ospf database nssa-external — 仅显示有关NSSA外部LSA的信息。

• show ip route - 显示路由表的当前状态。

检查末节区域中的OSPF数据库

要查看OSPF数据库的外观，请使用show ip ospf database命令。

r2.2.2.2#show ip ospf database

       OSPF Router with ID (2.2.2.2) (Process ID 2)

           Router Link States (Area 0)

Link ID    ADV Router     Age     Seq#          Checksum   Link count
2.2.2.2    2.2.2.2        600     0x80000001    0x9583          1

           Summary Net Link States (Area 0)

Link ID    ADV Router      Age     Seq#          Checksum
5.0.0.0     2.2.2.2        600     0x80000001    0x8E61

           Router Link States (Area 1)

Link ID    ADV Router     Age     Seq#           Checksum   Link count
1.1.1.1    1.1.1.1        864     0x8000005E     0xD350         2
2.2.2.2    2.2.2.2        584     0x8000001E     0xF667         2

           Summary Net Link States (Area 1)

Link ID    ADV Router     Age     Seq#          Checksum
6.0.0.0    2.2.2.2        585     0x80000004    0xA87C

           Type-7 AS External Link States (Area 1)

Link ID    ADV Router     Age     Seq#          Checksum   Tag
0.0.0.0    2.2.2.2        601     0x80000001    0xD0D8      0

NSSA的ABR会生成链路ID为0.0.0.0的第7类和LSA。这是在其OSPF配置中使用area 1 nssa default-information-originate命令的结果。

r2.2.2.2#show ip ospf database nssa-external 0.0.0.0

       OSPF Router with ID (2.2.2.2) (Process ID 2)

                Type-7 AS External Link States (Area 1)

  LS age: 650
  Options: (No TOS-capability, No Type 7/5 translation, DC)
  LS Type: AS External Link
  Link State ID: 0.0.0.0 (External Network Number )
  Advertising Router: 2.2.2.2
  LS Seq Number: 80000001
  Checksum: 0xD0D8
  Length: 36
  Network Mask: /0
        Metric Type: 2 (Larger than any link state path)
        TOS: 0
        Metric: 1
        Forward Address: 0.0.0.0
        External Route Tag: 0

ABR生成0.0.0.0 type 7 LSA，即使它没有默认路由。

r2.2.2.2#show ip route 0.0.0.0
% Network not in table

r1.1.1.1#show ip route ospf
O IA 6.0.0.0/8 [110/65] via 5.0.0.2, 00:00:18, Serial2/1/0
O*N2 0.0.0.0/0 [110/1] via 5.0.0.2, 00:00:18, Serial2/1/0

故障排除

目前没有针对此配置的故障排除信息。
