Configurar 3750 MLS para conversão de MQC 3850 de QoS

Introdução

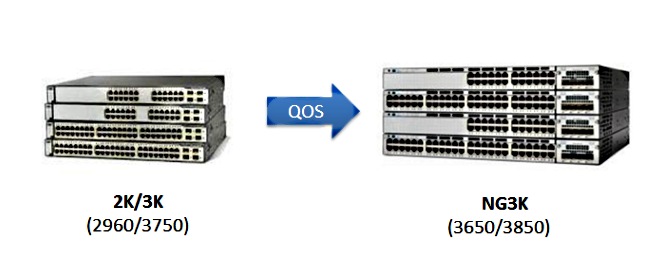

Este documento descreve a diferença entre 3750 Switches de Qualidade de Serviço (QoS - Quality of Service) de Switching Multicamada (MLS - Multilayer Switching) e 3850 Switches com CLI de QoS Modular (MQC - Modular QoS CLI).

Pré-requisitos

Requisitos

A Cisco recomenda que você tenha conhecimento destes tópicos:

• Cisco IOS® Software
• Switching multicamada (MLS) 3750
• Switches CLI de QoS modular (MQC)

Componentes Utilizados

Este documento não se restringe a versões de software e hardware específicas.

As informações neste documento foram criadas a partir de dispositivos em um ambiente de laboratório específico. Todos os dispositivos utilizados neste documento foram iniciados com uma configuração (padrão) inicial. Se a rede estiver ativa, certifique-se de que você entenda o impacto potencial de qualquer comando.

Informações de Apoio

Este documento também descreve informações detalhadas sobre a conversão através de configurações de exemplo. Este documento se aplica apenas ao QoS com fio. Este documento destina-se a profissionais de rede responsáveis pelo projeto, implementação ou administração de uma rede que inclui um switch Cisco Catalyst 3850 autônomo ou uma pilha de switches Cisco Catalyst 3850, conhecida como switch.

Resumo da diferença entre 3750 MLS QoS e 3850 MQC QoS

A configuração de QoS na linha 3850 foi aprimorada devido à implementação da configuração de MQC (modelo universal de configuração de QoS) em vez dos antigos comandos MLS QoS (configuração de QoS dependente da plataforma) das linhas 3750 e 3560 dos switches.

As principais diferenças estão destacadas nesta tabela:

Tipo de Switch	3750	3850
Estrutura básica	MLS	MQC
Padrão de QoS	Desabilitado	Habilitado
Configuração global	Suporte a MLS QoS Compatível com alguns dos MQC na entrada	Não é compatível com MLS QoS Suporte MQC [class-map, policy-map]
Configuração de interface	Suporte de configuração de MLS QoS e alguns MQC CLI na entrada	Anexa a política à interface
Padrão de confiança de porta	Desabilitado	Habilitado
Entrada de porta	Classificação/políticas/marcação/ Enfileiramento	Classificação/políticas/marcação [NO Ingress Queuing !]
Porta de saída	Enfileiramento	Classificação/políticas/marcação/enfileiramento
Entrada da interface virtual de switch (SVI)	Classificação/políticas/marcação	Classificação/Marcação
Saída de SVI	Nenhum	Classificação/Marcação

É importante reconhecer a alteração fundamental principal na abordagem de QoS.

No 3750, por padrão o QoS está desativado, enquanto no 3850 ele está ativado. Além disso, para preservar a marcação de QoS da camada 2 (L2)/da camada 3 (L3) na plataforma 3750, uma configuração de confiança deve ser aplicada.

No caso do 3850, por padrão, todos os pacotes são confiáveis (a marcação de QoS de L2/L3 é preservada), a menos que você os altere com um aplicativo de um mapa de política específica sobre a interface de saída ou de entrada.

Modelo de QoS 3750

Modelo de QoS 3850

Tabela de comparação dos detalhes do atributo

Ingresso

Recurso	3750	3850
Classificação	Correspondência de class-map do Ponto de código de serviços diferenciados (Differentiated Services Code Point - DSCP), Precedência (Prec), Lista de controle de acesso (ACL) É compatível com match-all e match-any	Categoria de serviço (CoS), Prec, DSCP, ACL do class-map E VLAN É compatível com match-only apenas
Marcação [conjunto incondicional]	Definir DSCP e Prec	Definir CoS, Prec, DSCP e grupo de QoS
Marcação [marcação condicional]	Mutação de DSCP	Class-default table-map
Vigilância	1r2c	1r2c e 2r3c
Markdown de políticas	As políticas ultrapassam a mark-down [Somente compatível com DSCP]	As políticas excedem e violam a mark-down [Compatível com CoS, DSCP, Prec]
Agregação de políticas	É compatível com	Agg-policing [um tipo HQoS]
Enfileiramento de entrada	Compatível somente com 3750 mas não com 3750x	Não é compatível
QoS hierárquico (HQoS)	HQoS baseado em VLAN somente	Agreg. de políticas baseada em porta e de acordo com a VLAN (VP)

Saída

Recurso	3750	3850
Suporte de classificação para nenhuma ação de enfileiramento	Não é compatível	CoS, Prec, DSCP, grupo de QoS, ACL e VLAN
Suporte de classificação para ação de enfileiramento	CoS e DSCP	CoS, Prec, DSCP e grupo de QoS
Marcação	Não é compatível	Definir CoS, Prec e DSCP
Vigilância	Não é compatível	1r2c, 2r3c com exceder/violar mark down por mapa de tabela
Número máximo de filas e tipos de fila	1P3Q3T [4 filas] Fila de agilização -> fila de prioridade	2P6Q3T [até 8 filas]
Fila de saída	Modo de compartilhamento, modo de formato, limite da fila, prioridade e buffer da fila	Largura de banda, largura de banda restantes, formatação, limite da fila, prioridade e buffer da fila
HQoS	Não é compatível	HQoS: Agg-policing, PV, Port-shaper e modelador de usuário pai com ação de não enfileiramento filho

Comandos Show comuns de QoS

3750

Comandos show de entrada :

show run class-map [name_of_class-map]
show run policy-map [name of policy-map]
show policy-map interface [interface_name]

Comandos show geral :

show mls qos maps
show mls qos maps


show mls qos queue-set
show mls qos interface [interface_name] queuing
show platform port-asic stats drop [interface_name] statistics
show mls qos aggregate-policer

3850

show run class-map [name_of_class-map]
show run policy-map [name of policy-map]
show table-map [name_of_table-map]
show run policy-map [name_of_policy-map]
show policy-map interface [interface_name]
show platform qos policies port sw [sw#]
show platform qos queue config interface_type [interface_name]
show platform qos queue stats interface_type [interface_name]

Exemplos de conversão de QoS 3750 para 3850

Config. QoS	3750 [Global]	3750         [Interface]	3850 *	Link de amostra
Desativação de QoS	Nenhum MLS QoS	Duas filas Controle-> fila (2) Dados-> fila (4)	Saída sem política Controle -> fila(1) Dados-> fila(2)
Confiar ou definir em ingress e egress Ação de fila com base em entrada Confiança ou definição	mls qos	a) MLS QoS trust CoS	Política de fila de saída com classificação em CoS [CoS de confiança de config. de necessidade de entrada]
		b) MLS QoS trust DSCP	política de fila de saída com classificação em DSCP
		c) Política de entrada com a ação definida para marcar o valor de DSCP	Política de fila de saída com classificação em DSCP
		d) Nenhuma configuração de confiança de MLS QoS [ambos CoS/DSCP podem ser definidos como zero]	Política de entrada com class-default Definir CoS/DSCP 0
Mapeamento de fila de CoS/DSCP	Saída de fila de alternância circular (round robin) compartilhada (SRR) de MLS QoS [mapa de CoS/mapa de DSCP]	A, b, c e d podem usar o novo mapeamento correspondente	Classificação explícita de saída [CoS/DSCP] com a ação de enfileiramento
Mutação de DSCP	Mutação de MLS QoS DSCP	Interface precisa de configuração MLS QoS trust DSCP Mutação de MLS QoS DSCP [nome]	Política de entrada de interface com tabela-map
Agg-policing	MLS QoS aggregatepolicing	Precisa de configuração de nível de interface	Agg-policing [um tipo HQoS]
Police-markdown	Mapa MLS QoS com DSCP de política [10] [11] a [63]	Política de vigilância anexando à interface, exceder não descartar, o global policed-DSCP pode ter efeito [Entrada]	Um table-map para exceder e um table-map para ação de violação de supervisão [Entrada e saída]
Limite de fila	MLS QoS queue-set output [1] threshold [1] [100] [100] [50] [200] 1-> queue-set 1 <1-> queue 1 Threshold 1 Threshold 2 Reserved buffer Max threshold	Config queue-set [2] [Default queue-set 1]	Política de fila de saída com ação de fila e configuração de limite de fila
Queue-buffers	MLS QoS queue-set output [1] buffers [15] [25] [40] [20]	Interface config queue-set	Policy-map com ação de enfileiramento e proporção de fila-buffers [0-100]
Compartilhamento/largura de banda	mls qos	Configuração de nível de interface "SRR-queue bandwidth share 1 30 35 5" [Modo de compartilhamento]	Largura de banda no policy-map
priority queue [Expedite queue]	mls qos	Configuração de nível de interface "priority-queue out", isso pode tornar a primeira fila do conjunto de filas correspondente como fila de prioridade	Nível de prioridade 1 no policy-map
Shaper	mls qos	Forma de largura de banda de fila de SRR [modo de formato]	Média de formato no policy-map
Port-shaper	mls qos	Limite de largura de banda de fila SRR	Port-shaper
HQoS	mls qos	SVI [anexar política ao SVI] e interface precisa de configuração "MLS QoS VLAN_based"	Política de PV E anexar política para a porta em direção de entrada

Exemplo 1: QoS desativada

3750 (configuração global)	3750 (interface)	3850
Nenhum MLS QoS	Duas filas [fila um de controle 2, fila um de dados 4]	Saída sem política [Controlar pacotes na fila 1 e pacotes de dados na fila 2]

3750

3750#show mls qos
QoS is disabled <- disable
QoS ip packet dscp rewrite is enabled

3750#show mls qos interface gig1/0/1 statistics | b  output queues enqueued
  output queues enqueued:
 queue:    threshold1   threshold2   threshold3
-----------------------------------------------
 queue 0:           4           0           0
 queue 1:           0           0           0 <- control
 queue 2:           0           0           0
 queue 3:           0           0           0 <- data

  output queues dropped:
 queue:    threshold1   threshold2   threshold3
-----------------------------------------------
 queue 0:           0           0           0
 queue 1:           0           0           0  <- control
 queue 2:           0           0           0
 queue 3:           0           0           0  <- data

Policer: Inprofile:            0 OutofProfile:            0

3850

3850#show run interface gig1/0/1
interface GigabitEthernet1/0/1
end

3850#show platform qos queue config gigabitEthernet 1/0/1 sw 1
DATA Port:21 GPN:1 AFD:Disabled QoSMap:0 HW Queues: 168 - 175
  DrainFast:Disabled PortSoftStart:1 - 600
----------------------------------------------------------
  DTS Hardmax   Softmax  PortSMin GlblSMin  PortStEnd
  --- --------  -------- -------- --------- ---------
 0   1  5   120  6   480  0     0   0     0   0   800 <- control
 1   1  4     0  7   720  2   480   2   180   2   800 <- data
 2   1  4     0  5     0  0     0   0     0   0   800
 3   1  4     0  5     0  0     0   0     0   0   800
 4   1  4     0  5     0  0     0   0     0   0   800
 5   1  4     0  5     0  0     0   0     0   0   800
 6   1  4     0  5     0  0     0   0     0   0   800
 7   1  4     0  5     0  0     0   0     0   0   800
 Priority   Shaped/shared   weight  shaping_step
 --------   ------------   ------  ------------
 0      0     Shared            50           0
 1      0     Shared            75           0
 2      0     Shared         10000         179
 3      0     Shared         10000           0
 4      0     Shared         10000           0
 5      0     Shared         10000           0
 6      0     Shared         10000         192
 7      0     Shared         10000           0

   Weight0 Max_Th0 Min_Th0 Weigth1 Max_Th1 Min_Th1 Weight2 Max_Th2 Min_Th2
   ------- -------  ------  ------  ------  ------  ------  ------ ------
 0      0     478       0       0     534       0       0     600       0
 1      0     573       0       0     641       0       0     720       0
 2      0       0       0       0       0       0       0       0       0
 3      0       0       0       0       0       0       0       0       0
 4      0       0       0       0       0       0       0       0       0
 5      0       0       0       0       0       0       0       0       0
 6      0       0       0       0       0       0       0       0       0
 7      0       0       0       0       0       0       0       0       0

Exemplo 2: QoS Habilitado Trust COS

3750 (Global)	3750 (interface)	3850
mls qos	Interface "MLS QoS trust CoS" (baseada no mapeamento de CoS padrão para o conjunto de filas 1 )	Política de fila de saída baseada em CoS (CoS de confiança de config. de necessidade de entrada)

3750

Global config:
3750(config)#mls qos

Interface config:
interface GigabitEthernet1/0/1
 mls qos trust cos

Related show cli:

3750#show mls qos
QoS is enabled
QoS ip packet dscp rewrite is enabled

3750#show mls qos interface gig1/0/1
GigabitEthernet1/0/1
trust state: trust cos
trust mode: trust cos
trust enabled flag: ena
COS override: dis
default COS: 0
DSCP Mutation Map: Default DSCP Mutation Map
Trust device: none
qos mode: port-based

3750 #show mls qos maps cos-output-q
Cos-outputq-threshold map:
cos:              0   1   2   3   4   6     7
------------------------------------------------------------
queue-threshold: 2-1 2-1 3-1 3-1 4-1 1-1 4-1 4-1

Note: cos value 0 maps to 2-1 [queue-set1 : queue2 threshold 1]

3850

Ingress: apply policy-map trust-cos
Egress: create class based on cos and have queuing action for each class

Ingress policy:
3850#show run policy-map trust-cos
class class-default
   set cos cos table default

3850#show table-map default
 Table Map default
    default copy

Egress policy:
3850#show run policy-map example2
class cos5
    bandwidth percent 15
 class cos0_1
    bandwidth percent 25
 class cos2_3
    bandwidth percent 40
 class cos4_6_7
    bandwidth percent 20

3850#show run class-map cos5
class-map match-any cos5
  match cos  5

3850#show run class-map cos0_1
class-map match-any cos0_1
  match cos  0
  match cos  1

3850#show run class-map cos2_3
class-map match-any cos2_3
  match cos  2
  match cos  3

3850#show run class-map cos4_6_7
class-map match-any cos4_6_7
  match cos  4
  match cos  6
  match cos  7

Exemplo 3: QoS Habilitado Trust DSCP

3750 (Global)	3750 (interface)	3850
mls qos	Interface "MLS QoS trust DSCP" [com base no mapeamento DSCP padrão para o conjunto de filas 1]	DSCP de confiança padrão de entrada Política de fila de saída baseada em DSCP

3750

config
3750(config)#mls qos  <- Global
interface GigabitEthernet1/0/1 <- Interface
 mls qos trust dscp


3750#sh mls qos interface gig1/0/1
GigabitEthernet1/0/1
trust state: trust dscp
trust mode: trust dscp
trust enabled flag: ena
COS override: dis
default COS: 0
DSCP Mutation Map: Default DSCP Mutation Map
Trust device: none
qos mode: port-based

3750#show mls qos maps dscp-output-q
Dscp-outputq-threshold map:
d1 :d2 0    1     2     3     4     5     6     7     8     9
---------------------------------------------------------------
0 : 02-01 02-01 02-01 02-01 02-01 02-01 02-01 02-01 02-01 02-01
1 : 02-01 02-01 02-01 02-01 02-01 02-01 03-01 03-01 03-01 03-01
2 : 03-01 03-01 03-01 03-01 03-01 03-01 03-01 03-01 03-01 03-01
3 : 03-01 03-01 04-01 04-01 04-01 04-01 04-01 04-01 04-01 04-01
4 : 01-01 01-01 01-01 01-01 01-01 01-01 01-01 01-01 04-01 04-01
5 : 04-01 04-01 04-01 04-01 04-01 04-01 04-01 04-01 04-01 04-01
6 : 04-01 04-01 04-01 04-01

3850

Ingress: default trust dscp, no policy needed

Egress: use dscp as classification and add queuing action based on customer need

One Sample config:
Plolicy-map:
3850#show run policy-map dscp-shape
class dscp56
    shape average percent 10
 class dscp48
    shape average percent 11
 class dscp40
    shape average percent 12
 class dscp32
    shape average percent 13
Class-map:
3850#show run class-map dscp56
class-map match-any dscp56
  match  dscp cs7

3850#show run class-map dscp48

class-map match-any dscp48
  match  dscp cs6

3850#show run class-map dscp40
class-map match-any dscp40
  match  dscp cs5

3850#show run class-map dscp32
class-map match-any dscp32
  match  dscp cs4

Exemplo 4: QoS habilitada com uma interface que tem uma política definida

3750 (global)	3750 (interface)	3850
mls qos	Política de entrada de interface com a ação definida para marcar o valor de CoS/DSCP [O valor marcado é usado para mapeamento de saída]	Precisa de política de saída explícita para mapeamento de fila

3750

3750#show run class-map dscp-1
class-map match-any dscp-1
match ip dscp 1

c3750#show run policy-map set-dscp-63
class dscp-1
set dscp 63

3750#show run interface f7/0/2
interface FastEthernet7/0/2
  mls qos trust dscp
  service-policy input set-dscp-63

3750#show policy-map interface f7/0/2
FastEthernet7/0/2

Service-policy input: set-dscp-63

Class-map: dscp-1 (match-any)
0 packets, 0 bytes
5 minute offered rate 0 bps, drop rate 0 bps
Match: ip dscp 1

Class-map: class-default (match-any)
0 packets, 0 bytes
5 minute offered rate 0 bps, drop rate 0 bps
Match: any
0 packets, 0 bytes
5 minute rate 0 bps

Note: Pkts come in interface fa7/0/2, dscp1 can be marked to dscp63 which mapping
based on the existing mapping table, other pkts can retain original dscp value
 mapping accordingly

3850

Input can be same as 3750 config

Egress: can add queuing action under class dscp-63

One sample config:

3850#show run policy-map  dscp63-queuing
class dscp63
    bandwidth percent 50

3850#show class-map dscp63
 Class Map match-any dscp63

   Match   dscp 63

Exemplo 5: QoS habilitada sem confiança de MLS QoS na interface

3750 (global)	3750 (interface)	3850
mls qos	Interface not config MLS QoS trust CoS/DSCP [CoS/DSCP pode ser definido como 0]	Política de entrada com class-default Definir DSCP 0, política de saída com classe DSCP0 com ação de enfileiramento

3750

Global:
c3750(config)#mls qos

Interface:
interface GigabitEthernet2/0/45
!

3850

Input policy:
c3850#show run policy-map example5-input
class class-default
   set dscp default

Output policy:
c3850#show run policy-map example5-output
class dscp0
    shape average percent 10 <- queuing action based on customer need

Attach to the ingress port:
c3850#show run interface gig1/0/1
interface GigabitEthernet1/0/1
 service-policy input example5-input

Attach to the egress port:
c3850#show run interface gig1/0/2
interface GigabitEthernet1/0/2
 service-policy output example5-output

Exemplo 6: QoS Habilitada com Alterar Mapeamento de Fila de CoS/DSCP

3750 (global)	3750 (interface)	3850
MLS QoS SRR-queue mapping config (MLS QoS SRR-queue output [CoS-map queue [1] threshold [3] [4 5])	A, b, c e d podem usar a nova tabela de mapeamento [As CoS 4 e 5 podem ser mapeadas para o limiar da fila 1 3]	Classificação explícita de saída com ação de enfileiramento

3750

Before config:
3750#show mls qos maps cos-output-q
Cos-outputq-threshold map:
cos:              0   1   2   3   4   5   6   7
------------------------------------------------
queue-threshold: 2-1 2-1 3-1 3-1 4-1 1-1 4-1 4-1

User config mapping:
3750(config)#mls qos srr-queue output cos-map queue 3 threshold 3 0

New mapping table after config
3750#show mls qos maps cos-output-q
Cos-outputq-threshold map:
cos:              0   1   2   3   4   5   6   7
------------------------------------------------
queue-threshold: 3-3 2-1 3-1 3-1 4-1 1-1 4-1 4-1

3850

Input : need apply trust-cos policy:
3850#show run policy-map trust-cos
class class-default
   set cos cos table default

3850#show table-map default
 Table Map default
    default copy


Egress policy:

Before changing mapping:
Sample config:
3850#show run policy-map example2
class cos5
    bandwidth percent 15
 class cos0_1
    bandwidth percent 25
 class cos2_3
    bandwidth percent 40
 class cos4_6_7
    bandwidth percent 20

3850#show run class-map cos5
class-map match-any cos5
  match cos  5

3850#show run class-map cos0_1
class-map match-any cos0_1
  match cos  0
  match cos  1

3850#show run class-map cos2_3
class-map match-any cos2_3
  match cos  2
  match cos  3

3850#show run class-map cos4_6_7
!
class-map match-any cos4_6_7
  match cos  4
  match cos  6
  match cos  7

After mapping changing , corresponding sample config:

3850#show run policy-map example6
class cos5
    bandwidth percent 15
 class cos1
    bandwidth percent 25
 class cos0_2_3
    bandwidth percent 40
 class cos4_6_7
    bandwidth percent 20

3850#show class-map cos5
 Class Map match-any cos5 (id 25)
   Match cos  5

3850#show run class-map cos1
class-map match-any cos1
  match cos  1

3850#show run class-map cos0_2_3
class-map match-any cos0_2_3
  match cos  0
  match cos  2
  match cos  3

3850#show run class-map cos4_6_7
class-map match-any cos4_6_7
  match cos  4
  match cos  6
  match cos  7

Exemplo 7: MLS ativado com mutação de DSCP

3750 (global)	3750 (interface)	3850
Mutação de MLS QoS DSCP	Interface need config MLS QoS trust CoS/DSCP Nome de MLS QoS DSCP-mutation [o nome é definido em global]	Política de entrada de interface com DSCP diferente de mapeamento de table-map.

3750

Global config :
3750(config)#mls qos map dscp-mutation dscp-mutation 0 1 to 63
3750(config)#mls qos map dscp-mutation dscp-mutation 2 3 to 62

Global show cli:
c3750#show mls qos maps dscp-mutation

Dscp-dscp mutation map:
dscp-mutation:
d1 : d2 0 1 2 3 4 5 6 7 8 9
---------------------------------------
0 : 63 63 62 62 04 05 06 07 08 09
1 : 10 11 12 13 14 15 16 17 18 19
2 : 20 21 22 23 24 25 26 27 28 29
3 : 30 31 32 33 34 35 36 37 38 39
4 : 40 41 42 43 44 45 46 47 48 49
5 : 50 51 52 53 54 55 56 57 58 59
6 : 60 61 62 63
Dscp-dscp mutation map:
Default DSCP Mutation Map:
d1 : d2 0 1 2 3 4 5 6 7 8 9
---------------------------------------
0 : 00 01 02 03 04 05 06 07 08 09
1 : 10 11 12 13 14 15 16 17 18 19
2 : 20 21 22 23 24 25 26 27 28 29
3 : 30 31 32 33 34 35 36 37 38 39
4 : 40 41 42 43 44 45 46 47 48 49
5 : 50 51 52 53 54 55 56 57 58 59
6 : 60 61 62 63

Interface config:

interface FastEthernet7/0/3
 description trust dscp
 mls qos trust dscp
 mls qos dscp-mutation dscp-mutation

c3750#show mls qos interface f7/0/3
FastEthernet7/0/3
trust state: trust dscp
trust mode: trust dscp
trust enabled flag: ena
COS override: dis
default COS: 0
DSCP Mutation Map: dscp-mutation
Trust device: none
qos mode: port-based

Interface using default dscp-table:

c3750#show mls qos interface g3/0/1
GigabitEthernet3/0/1
trust state: not trusted
trust mode: not trusted
trust enabled flag: ena
COS override: dis
default COS: 0
DSCP Mutation Map: Default DSCP Mutation Map
Trust device: none
qos mode: port-based

3850

Ingress : apply policy with dscp table-map
Egress: classify on new dscp value with queuing action

Ingress:
3850#show table-map dscp-2-dscp
 Table Map dscp-2-dscp
 from 0 to 63
 from 1 to 63
 from 2 to 62
 from 3 to 62
 default copy
3850#show run policy-map example7-input
class class-default
 set dscp dscp table dscp-2-dscp

Egress:
3850#show run policy-map example7-output

class dscp63
 shape average percent 20 [ queuing action based on the user need]
 class dscp62
 shape average percent 30 [queuing action based on user need]

Exemplo 8: MLS QoS Habilitado com Política Agregada

3750 (global)	3750 (interface)	3850
política de agregação MLS QoS [Todas as classes usam agg-policing pode compartilhar a taxa de vigilância.]	Precisa de configuração de necessidade de interface	Agg-policing (HQoS)
MLS QoS aggregate-policer agg_traffic 8000 8000 exceed-action drop	A interface tem uma política que tem agg_traffic como o nome do vigilante de agregação.

3750

Global:
mls qos aggregate-policer agg_traffic 8000 8000 exceed-action drop

Access-list:
access-list 1 permit 192.168.0.0 0.0.0.255
access-list 2 permit 10.0.0.0 0.0.0.255

Class-map:
class-map match-all agg1
 match access-group 1
class-map match-all agg2
 match access-group 2

Policy-map:
policy-map agg_policer
 class agg1
 set dscp 40
 police aggregate agg_traffic
 class agg2
 set dscp 55
 police aggregate agg_traffic

Note: class agg1 and agg2 can share the same policing rate

3850

policy-map agg_police
class class-default
police cir  8000
service-policy child

policy-map child
 class agg1
  set dscp 40
 class agg2
  set dscp 55

Exemplo 9: MLS habilitado com marcação de vigilância inferior

3750 (configuração global)	3750 (interface)	3850
Mapear MLS QoS de policed-DSCP x para y	Desde que a interface tenha uma política de vigilância, exceda a sua transmissão, a CLI global pode ter efeito [somente entrada].	Um mapa de tabela para exceder e um para ação de violação de vigilância, entrada e saída.

3750

Default policed-dscp map:
3750#show mls qos map policed-dscp
Policed-dscp map:
d1 : d2 0 1 2 3 4 5 6 7 8 9
---------------------------------------
0 : 00 01 02 03 04 05 06 07 08 09
1 : 10 11 12 13 14 15 16 17 18 19
2 : 20 21 22 23 24 25 26 27 28 29
3 : 30 31 32 33 34 35 36 37 38 39
4 : 40 41 42 43 44 45 46 47 48 49
5 : 50 51 52 53 54 55 56 57 58 59
6 : 60 61 62 63

User define policed-dscp map:
3750(config)#mls qos map policed-dscp 0 10 18 24 46 to 8
3750#show mls qos map policed-dscp
Policed-dscp map:
d1 : d2 0 1 2 3 4 5 6 7 8 9
---------------------------------------
0 : 08 01 02 03 04 05 06 07 08 09
1 : 08 11 12 13 14 15 16 17 08 19
2 : 20 21 22 23 08 25 26 27 28 29
3 : 30 31 32 33 34 35 36 37 38 39
4 : 40 41 42 43 44 45 08 47 48 49
5 : 50 51 52 53 54 55 56 57 58 59
6 : 60 61 62 63

Policy config:
class-map match-all policed-dscp
match access-group 2
class policed-dscp
police 8000 8000 exceed-action policed-dscp-transmit

Attach the above policy at ingress:

Note : Mark down table can be used by policing and interface policing
as  long as exceed action is transmit

3850

3850(config)#table-map policed-dscp
3850(config-tablemap)#map from 0 to 8
3850(config-tablemap)#map from 10 to 8
3850(config-tablemap)#map from 18 to 8
3850(config-tablemap)#map from 24 to 8
3850(config-tablemap)#map from 46 to 8
3850#show table-map policed-dscp
 Table Map policed-dscp
    from 0 to 8
    from 10 to 8
    from 18 to 8
    from 24 to 8
    from 46 to 8
    default copy

3850#show policy-map policed-dscp
  Policy Map policed-dscp
    Class class-default
     police cir percent 10
       conform-action transmit
       exceed-action set-dscp-transmit dscp table policed-dscp

Exemplo 10: MLS QoS habilitado com configuração de limite de fila

3750 (global)	3750 (interface)	3850
saída de conjunto de filas MLS QoS 1 limite 1100 100 50 200 (limite de fila) [1 ->queue-set 1, 1->first queue, 100 ->threshold 1, 100 ->threshold 2, 50 -> reserved buffer, 200 -> max threshold]	Interface config queue-set [O padrão é queue-set 1]	Política de fila de saída com ação de fila e configuração de q-limit.

3750

Global config:
mls qos srr-queue output cos-map queue 2 threshold 1 2
mls qos srr-queue output cos-map queue 2 threshold 2 3
mls qos srr-queue output cos-map queue 2 threshold 3 6 7

If no interface config, the queue-set 1 can be used:

3750#show mls qos queue-set 1
Queueset: 1
Queue     :       1       2       3       4
----------------------------------------------
buffers   :      15      25      40      20
threshold1:     100     125     100      60
threshold2:     100     125     100     150
reserved  :      50     100     100      50
maximum   :     200     400     400     200

For interface config queue-set 2 explicitly:

3750#show mls qos queue-set 2
Queueset: 2
Queue     :       1       2       3       4
----------------------------------------------
buffers   :      25      25      25      25
threshold1:     100     200     100     100
threshold2:     100     200     100     100
reserved  :      50      50      50      50
maximum   :     400     400     400     400

3850

(multiple class with queue-limit turn on)
3850#show policy-map  q-limit
  Policy Map q-limit
    Class users-class
      Queuing action ( shaper, bandwidth and bandwidth remaining)
      queue-limit cos  2 percent 50
      queue-limit cos  3 percent 50
      queue-limit cos  6 percent 70
      queue-limit cos  7 percent 70
Note: using the above config, cos 2 and cos 3 can be dropped earlier then cos 6 and 7

Exemplo 11: MLS QoS Habilitado com Configuração de Buffer de Fila

3750 (global)	3750 (interface)	3850
MLS QoS queue-set output [1] buffers [15 25 40 20 ]	Interface config queue-set [default queue-set 1]	Mapa de políticas com ação de enfileiramento e proporção de fila-buffers [0-100].

3750

Default queue-buffer :
3750#show mls qos queue-set 1
Queueset: 1
Queue     :       1       2       3       4
----------------------------------------------
buffers   :      25      25      25      25
threshold1:     100     200     100     100
threshold2:     100     200     100     100
reserved  :      50      50      50      50
maximum   :     400     400     400     400

User define queue-buffer:
mls qos queue-set output 1 buffers 15 25 40 20

3750#show mls qos queue-set 1
Queueset: 1
Queue     :       1       2       3       4
----------------------------------------------
buffers   :      15      25      40      20
threshold1:     100     125     100      60
threshold2:     100     125     100     150
reserved  :      50     100     100      50
maximum   :     200     400     400     200

3850

3850#show policy-map  queue-buffer
  Policy Map queue-buffer
    Class cos7
      bandwidth percent 10
      queue-buffers ratio 15
    Class cos1
      bandwidth percent 30
      queue-buffers ratio 25

class-map:
========
3850#show class-map cos7
 Class Map match-any cos7 (id 22)

   Match cos  7

3850#show class-map cos1
 Class Map match-any cos1 (id 28)

   Match cos  1

Attach to the interface at egress direction:

Exemplo 12: MLS QoS habilitado com configuração de largura de banda

3750 (global)	3750 (interface)	3850
MLS QoS (modo de compartilhamento)	Configuração de nível de interface SRR-queue bandwidth share 1 30 35 5	Largura de banda no policy-map

3750

Default share and shape mode:
3750-3stack#show mls qos interface gig 1/0/1 queueing
GigabitEthernet1/0/1
Egress Priority Queue : disabled
Shaped queue weights (absolute) :  25 0 0 0
Shared queue weights  :  25 25 25 25
The port bandwidth limit : 100  (Operational Bandwidth:100.0)
The port is mapped to qset : 1

User config share mode under interface:
interface GigabitEthernet1/0/1
 srr-queue bandwidth share 40 30 20 10
 srr-queue bandwidth shape 0 0 0 0

3750#show mls qos interface gig1/0/1 queueing
GigabitEthernet1/0/1
Egress Priority Queue : disabled
Shaped queue weights (absolute) :  0 0 0 0
Shared queue weights  :  40 30 20 10
The port bandwidth limit : 100  (Operational Bandwidth:100.0)
The port is mapped to qset : 1

3850

3850#show policy-map  bandwidth
  Policy Map bandwidth
    Class cos1
      bandwidth percent 40
    Class cos2
      bandwidth percent 30
    Class cos3
      bandwidth percent 20
    Class class-default
      bandwidth percent 10
3850#show class-map cos1
 Class Map match-any cos1

   Match cos  1

3850#show class-map cos2
 Class Map match-any cos2

   Match cos  2

3850#show class-map cos3
 Class Map match-any cos3 (id 26)

   Match cos  3

3850#show class-map cos4
 Class Map match-any cos4 (id 25)

   Match cos  4

Exemplo 13: MLS QoS habilitado com prioridade

3750 (Global)	3750 (interface)	3850
MLS QoS [fila de expedição] Observação: fila de expedição igual à fila de prioridade	Interface level config priority-queue out [make correspondente queue-set’s 1st queue as strict priority queue]	Nível de prioridade 1 no policy-map

3750

interface GigabitEthernet1/0/2
 priority-queue out
end

3750#show mls qos interface gig1/0/2 queueing
GigabitEthernet1/0/2
Egress Priority Queue : enabled
Shaped queue weights (absolute) :  25 0 0 0
Shared queue weights  :  25 25 25 25
The port bandwidth limit : 100  (Operational Bandwidth:100.0)
The port is mapped to qset : 1

3850

3850#show run policy-map  priority-queue
class cos7
    priority level 1 ? strict priority
 class cos1
    shape average percent 10
Attach the above policy to interface at egress side:

Exemplo 14: MLS QoS Habilitado com Configuração do Shaper

3750

Default shape mode:
GigabitEthernet1/0/3
Egress Priority Queue : disabled
Shaped queue weights (absolute) :  25 0 0 0
Shared queue weights  :  25 25 25 25
The port bandwidth limit : 100  (Operational Bandwidth:100.0)
The port is mapped to qset : 1

User define shape mode:
interface GigabitEthernet1/0/3
 srr-queue bandwidth shape 4 4 4 4

3750-3stack#show mls qos interface gigabitEthernet 1/0/3 queueing
GigabitEthernet1/0/3
Egress Priority Queue : disabled
Shaped queue weights (absolute) :  4 4 4 4
Shared queue weights  :  25 25 25 25
The port bandwidth limit : 100  (Operational Bandwidth:100.0)
The port is mapped to qset : 1

3850

3850#show policy-map shape
  Policy Map shape
    Class cos1
      Average Rate Traffic Shaping
      cir 25%
    Class cos2
      Average Rate Traffic Shaping
      cir 25%
    Class cos3
      Average Rate Traffic Shaping
      cir 25%
    Class cos4
      Average Rate Traffic Shaping
      cir 25%

Exemplo 15: MLS QoS habilitado com largura de banda

3750 (Global)	3750 (interface)	3850
mls qos	Limite de largura de banda de fila SRR	Velocidade, largura de banda

3750

interface GigabitEthernet1/0/4
 srr-queue bandwidth limit 50

3750-3stack#show mls qos interface g1/0/4 queueing
GigabitEthernet1/0/4
Egress Priority Queue : disabled
Shaped queue weights (absolute) :  25 0 0 0
Shared queue weights  :  25 25 25 25
The port bandwidth limit : 50  (Operational Bandwidth:50.0)
The port is mapped to qset : 1

3850

3850#show policy-map default-shape
  Policy Map default-shape
    Class class-default
      Average Rate Traffic Shaping
      cir 50%
service-policy child [ queuing based on customer need]

Exemplo 16: HQoS

3750 (configuração global)	3750 (interface)	3850
Class-map, Policy-map	Anexa política a SVI A interface precisa de configuração MLS QoS vlan_based	Política de entrada de PV

3750

Note:
SVI: Parent [class acl based class-map->policing]

         Child  [class interface range class-map->marking]


Child class-map:
3750(config)#class-map cm-interface-1
3750(config-cmap)#match input gigabitethernet3/0/1 - gigabitethernet3/0/2

Child policy-map:
3750(config)#policy-map port-plcmap-1
3750(config-pmap)#class cm-interface-1
3750(config-pmap-c)#police 900000 9000 drop


Parent class-map matching acl:
3750(config)#access-list 101 permit ip any any

Parent class-map:
3750(config)#class-map cm-1
3750(config-cmap)#match access 101

3750(config)#policy-map vlan-plcmap
3750(config-pmap)#class cm-1
3750(config-pmap-c)#set dscp 7
3750(config-pmap-c)#service-policy port-plcmap-1
3750(config-pmap-c)#exit
3750(config-pmap)#class cm-2
3750(config-pmap-c)#service-policy port-plcmap-1
3750(config-pmap-c)#set dscp 10

Attach the policy to the interface:
3750(config)#interface vlan 10
3750(config-if)#service-policy input vlan-plcmap

3850

Note: Due to target change, this can’t be one to one mapping, need config based on
 customer requirement.

Target is at port level
Parent classify on vlan
Child: none vlan classification [for example cos/dscp]

3850#show run policy-map PV_parent_marking_child_policing
class vlan10
   set dscp 63
   service-policy child_class_dscp_policing
 class vlan11
   set cos 5
   service-policy child_class_dscp_policing
 class vlan12
   set precedence 6
   service-policy child_class_dscp_policing

3850#show run policy-map child_class_dscp_policing
class dscp1
    police cir percent 12
 class dscp2
    police cir percent 15
 class dscp3
    police cir percent 20
 class class-default
    police cir percent 22

3850#show run class-map vlan10
class-map match-any vlan10
  match vlan  10

3850#show run class-map vlan11
class-map match-any vlan11
  match vlan  11

3850#show run class-map vlan12
class-map match-any vlan12
  match vlan  12

3850#show run class-map dscp1
class-map match-any dscp1
  match  dscp 1

3850#show run class-map dscp2
class-map match-any dscp2
  match  dscp 2

3850#show run class-map dscp3
class-map match-any dscp3
  match  dscp 3

Informações Relacionadas

• Suporte técnico e downloads da Cisco
