Configurar interfaces FTD no modo de par em linha

Introdução

Este documento descreve a configuração, a verificação e a operação de uma interface de par em linha em um dispositivo Firepower Threat Defense (FTD).

Pré-requisitos

Requisitos

Não há requisitos específicos para este documento.



Componentes Utilizados

As informações neste documento são baseadas nestas versões de software e hardware:

• FTD Firepower 4150 (códigos 6.1.0.x e 6.3.x)
• Firepower Management Center (FMC) (códigos 6.1.0.x e 6.3.x)

As informações neste documento foram criadas a partir de dispositivos em um ambiente de laboratório específico. Todos os dispositivos utilizados neste documento foram iniciados com uma configuração (padrão) inicial. Se a rede estiver ativa, certifique-se de que você entenda o impacto potencial de qualquer comando.

Produtos Relacionados

Este documento também pode ser usado com as seguintes versões de hardware e software:

• ASA5506-X, ASA5506W-X, ASA5506H-X, ASA5508-X, ASA5516-X
• ASA5512-X, ASA5515-X, ASA5525-X, ASA5545-X, ASA5555-X
• FPR2100, FPR4100, FPR9300
• VMware (ESXi), Amazon Web Services (AWS), Kernel-based Virtual Machine (KVM)
• Código de software FTD 6.2.x ou posterior

Informações de Apoio

O FTD é uma imagem de software unificada que consiste em dois mecanismos principais:

• Mecanismo LINA
• Mecanismo Snort

Esta figura mostra como os dois mecanismos interagem:

• Um pacote é inserido na interface de entrada e tratado pelo mecanismo LINA
• Se exigido pela política do FTD, o pacote será inspecionado pelo mecanismo Snort
• O mecanismo Snort retorna um veredito para o pacote
• O mecanismo LINA descarta ou encaminha o pacote de acordo com a conclusão do Snort

O FTD fornece dois modos de implantação e seis modos de interface, como mostrado na imagem:

Observação: você pode combinar modos de interface em um único dispositivo FTD.

Aqui está uma visão geral de alto nível dos vários modos de implantação e interface do FTD:

modo de interface FTD	Modo de Implantação de FTD	Descrição	O tráfego pode ser descartado
Roteado	Roteado	Verificações completas dos motores LINA e Snort	Yes
Comutado	Transparente	Verificações completas dos motores LINA e Snort	Yes
Par em linha	Roteado ou transparente	Verificações parciais do motor LINA e do motor Snort completo	Yes
Par em linha com torneira	Roteado ou transparente	Verificações parciais do motor LINA e do motor Snort completo	No
Passivo	Roteado ou transparente	Verificações parciais do motor LINA e do motor Snort completo	No
Passivo (ERSPAN)	Roteado	Verificações parciais do motor LINA e do motor Snort completo	No

Configurar a interface de par em linha no FTD

Diagrama de Rede

Requisitos

Configure as interfaces físicas e1/6 e e1/8 no modo de par em linha conforme estes requisitos:

Interface	e1/6	e1/8
Nome	INTERNA	EXTERNA
Zona de segurança	INSIDE_ZONE	OUTSIDE_ZONE
Nome do Conjunto Embutido	Par em linha-1
MTU de configuração in-line	1500
FailSafe	Habilitado
Propagar Estado do Link	Habilitado

Solução

Etapa 1. Para configurar as interfaces individuais, navegue até Devices > Device Management, selecione o dispositivo apropriado e selecione Edit como mostrado na imagem.

Em seguida, especifique Name e Tick Enabled para a interface como mostrado na imagem.

Observação: o nome é o nome da interface.

Da mesma forma para a interface Ethernet1/8. O resultado final é como mostrado na imagem.

Etapa 2. Configure o par em linha.

Navegue até Conjuntos embutidos > Adicionar conjunto embutido conforme mostrado na imagem.

Etapa 3. Defina as configurações gerais de acordo com os requisitos, conforme mostrado na imagem.

Observação: o Failsafe permite que o tráfego passe pelo par em linha sem ser inspecionado caso os buffers de interface estejam cheios (geralmente vistos quando o dispositivo está sobrecarregado ou o mecanismo Snort está sobrecarregado). O tamanho do buffer da interface é alocado dinamicamente.

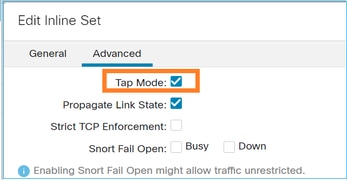

Etapa 4. Ative a opção Propagate Link State nas Configurações avançadas, conforme mostrado na imagem.

A propagação de estado de link desativa automaticamente a segunda interface no par de interface embutida quando uma das interfaces no conjunto embutido é desativada.

Etapa 5. Salve as alterações e Implante.

Verificar

Use esta seção para confirmar se a sua configuração funciona corretamente.

Verifique a configuração de Par em linha a partir da CLI do FTD.

Solução

Inicie a sessão na CLI do FTD e verifique a configuração do par em linha:

> show inline-set

Inline-set Inline-Pair-1
  Mtu is 1500 bytes
  Failsafe mode is on/activated
  Failsecure mode is off
  Tap mode is off
  Propagate-link-state option is on
  hardware-bypass mode is disabled
  Interface-Pair[1]:
    Interface: Ethernet1/6 "INSIDE"
      Current-Status: UP
    Interface: Ethernet1/8 "OUTSIDE"
      Current-Status: UP
    Bridge Group ID: 509
>

Observação: o ID do grupo de bridge é um valor diferente de 0. Se o modo de toque estiver ativado, será 0

Informações de interface e nome:

> show nameif
Interface                Name                     Security
Ethernet1/6              INSIDE                     0
Ethernet1/7              diagnostic                 0
Ethernet1/8              OUTSIDE                    0
>

Verifique o status da interface:

> show interface ip brief
Interface                  IP-Address      OK? Method Status                Protocol
Internal-Data0/0           unassigned      YES unset  up                    up
Internal-Data0/1           unassigned      YES unset  up                    up
Internal-Data0/2           169.254.1.1     YES unset  up                    up
Ethernet1/6                unassigned      YES unset  up                    up
Ethernet1/7                unassigned      YES unset  up                    up
Ethernet1/8                unassigned      YES unset  up                    up

Verifique as informações da interface física:

> show interface e1/6
Interface Ethernet1/6 "INSIDE", is up, line protocol is up
  Hardware is EtherSVI, BW 1000 Mbps, DLY 1000 usec
        MAC address 5897.bdb9.770e, MTU 1500
        IPS Interface-Mode: inline, Inline-Set: Inline-Pair-1
        IP address unassigned
  Traffic Statistics for "INSIDE":
        468 packets input, 47627 bytes
        12 packets output, 4750 bytes
        1 packets dropped
      1 minute input rate 0 pkts/sec,  200 bytes/sec
      1 minute output rate 0 pkts/sec,  7 bytes/sec
      1 minute drop rate, 0 pkts/sec
      5 minute input rate 0 pkts/sec,  96 bytes/sec
      5 minute output rate 0 pkts/sec,  8 bytes/sec
      5 minute drop rate, 0 pkts/sec
> show interface e1/8
Interface Ethernet1/8 "OUTSIDE", is up, line protocol is up
  Hardware is EtherSVI, BW 1000 Mbps, DLY 1000 usec
        MAC address 5897.bdb9.774d, MTU 1500
        IPS Interface-Mode: inline, Inline-Set: Inline-Pair-1
        IP address unassigned
  Traffic Statistics for "OUTSIDE":
        12 packets input, 4486 bytes
        470 packets output, 54089 bytes
        0 packets dropped
      1 minute input rate 0 pkts/sec,  7 bytes/sec
      1 minute output rate 0 pkts/sec,  212 bytes/sec
      1 minute drop rate, 0 pkts/sec
      5 minute input rate 0 pkts/sec,  7 bytes/sec
      5 minute output rate 0 pkts/sec,  106 bytes/sec
      5 minute drop rate, 0 pkts/sec
>

Verificar a Operação da Interface de Par em Linha FTD

Esta seção aborda estas verificações para verificar a operação de Par em Linha:

• Verificação 1. Com o uso do packet-tracer
• Verificação 2. Habilite a captura com rastreamento e envie um pacote de sincronização/confirmação (SYN/ACK) TCP através do Par em Linha
• Verificação 3. Monitorar o tráfego de FTD com o uso de depuração do mecanismo de firewall
• Verificação 4. Verificar a funcionalidade da Propagação de Link-State
• Verificação 5. Configurar a conversão de endereço de rede estática (NAT)

Solução

Visão geral da arquitetura

Quando 2 interfaces FTD operam no modo de par em linha, um pacote é tratado conforme mostrado na imagem.

Observação: somente interfaces físicas podem ser membros de um conjunto de pares em linha

Teoria básica

• Ao configurar um par em linha 2, as interfaces físicas são interligadas internamente
• Muito semelhante ao sistema de prevenção de intrusão (IPS) em linha clássico
• Disponível nos modos de implantação roteada ou transparente
• A maioria dos recursos do mecanismo LINA (NAT, roteamento, etc.) não está disponível para fluxos que passam por um par em linha
• O tráfego de trânsito pode ser descartado
• Algumas verificações do mecanismo LINA são aplicadas junto com verificações completas do mecanismo Snort

O último ponto pode ser visualizado como mostrado na imagem:

Verificação 1. Com o uso do Packet Tracer

A saída do packet-tracer que emula um pacote que atravessa o par em linha com os pontos importantes destacados:

> packet-tracer input INSIDE tcp 192.168.201.50 1111 192.168.202.50 80

Phase: 1
Type: ACCESS-LIST
Subtype:
Result: ALLOW
Config:
Implicit Rule
Additional Information:
MAC Access list

Phase: 2
Type: NGIPS-MODE
Subtype: ngips-mode
Result: ALLOW
Config:
Additional Information:
The flow ingressed an interface configured for NGIPS mode and NGIPS services is be applied

Phase: 3
Type: ACCESS-LIST
Subtype: log
Result: ALLOW
Config:
access-group CSM_FW_ACL_ global
access-list CSM_FW_ACL_ advanced permit ip any any rule-id 268438528
access-list CSM_FW_ACL_ remark rule-id 268438528: ACCESS POLICY: FTD4100 - Default/1
access-list CSM_FW_ACL_ remark rule-id 268438528: L4 RULE: DEFAULT ACTION RULE
Additional Information:
 This packet is sent to snort for additional processing where a verdict is reached

Phase: 4
Type: NGIPS-EGRESS-INTERFACE-LOOKUP
Subtype: Resolve Egress Interface
Result: ALLOW
Config:
Additional Information:
Ingress interface INSIDE is in NGIPS inline mode.
Egress interface OUTSIDE is determined by inline-set configuration

Phase: 5
Type: FLOW-CREATION
Subtype:
Result: ALLOW
Config:
Additional Information:
New flow created with id 106, packet dispatched to next module

Result:
input-interface: INSIDE
input-status: up
input-line-status: up
Action: allow

>

Verificação 2. Enviar pacotes TCP SYN/ACK através do par em linha

Você pode gerar pacotes TCP SYN/ACK com o uso de um pacote que cria utilitários como o Scapy. Esta sintaxe gera 3 pacotes com sinalizadores SYN/ACK ativados:

root@KALI:~# scapy
INFO: Can't import python gnuplot wrapper . Won't be able to plot.
WARNING: No route found for IPv6 destination :: (no default route?)
Welcome to Scapy (2.2.0)
>>> conf.iface='eth0'
>>> packet = IP(dst="192.168.201.60")/TCP(flags="SA",dport=80)
>>> syn_ack=[]
>>> for i in range(0,3): # Send 3 packets
...  syn_ack.extend(packet)
...
>>> send(syn_ack)

Habilite esta captura na CLI FTD e envie alguns pacotes TCP SYN/ACK:

> capture CAPI interface INSIDE trace match ip host 192.168.201.60 any
> capture CAPO interface OUTSIDE match ip host 192.168.201.60 any
>

Depois de enviar os pacotes pelo FTD, você poderá ver uma conexão que foi criada:

> show conn detail
1 in use, 34 most used
Flags: A - awaiting responder ACK to SYN, a - awaiting initiator ACK to SYN,
       b - TCP state-bypass or nailed,
       C - CTIQBE media, c - cluster centralized,
       D - DNS, d - dump, E - outside back connection, e - semi-distributed,
       F - initiator FIN, f - responder FIN,
       G - group, g - MGCP, H - H.323, h - H.225.0, I - initiator data,
       i - incomplete, J - GTP, j - GTP data, K - GTP t3-response
       k - Skinny media, M - SMTP data, m - SIP media, N - inspected by Snort, n - GUP
       O - responder data, P - inside back connection,
       q - SQL*Net data, R - initiator acknowledged FIN,
       R - UDP SUNRPC, r - responder acknowledged FIN,
       T - SIP, t - SIP transient, U - up,
       V - VPN orphan, v - M3UA W - WAAS,
       w - secondary domain backup,
       X - inspected by service module,
       x - per session, Y - director stub flow, y - backup stub flow,
       Z - Scansafe redirection, z - forwarding stub flow

TCP Inline-Pair-1:OUTSIDE(OUTSIDE): 192.168.201.60/80 Inline-Pair-1:INSIDE(INSIDE): 192.168.201.50/20,
    flags b N, idle 13s, uptime 13s, timeout 1h0m, bytes 0

>

Observação: flag b - Um ASA clássico descartaria um pacote SYN/ACK não solicitado, a menos que o desvio de estado TCP fosse ativado. Uma interface FTD no modo de Par em Linha processa uma conexão TCP em um modo de desvio de estado TCP e não descarta pacotes TCP que não pertencem às conexões que já existem.

Observação: flag N - O pacote é inspecionado pelo mecanismo Snort do FTD.

As capturas provam isso, já que você pode ver os 3 pacotes que passam pelo FTD:

> show capture CAPI

3 packets captured

   1: 15:27:54.327146       192.168.201.50.20 > 192.168.201.60.80: S 0:0(0) ack 0 win 8192
   2: 15:27:54.330000       192.168.201.50.20 > 192.168.201.60.80: S 0:0(0) ack 0 win 8192
   3: 15:27:54.332517       192.168.201.50.20 > 192.168.201.60.80: S 0:0(0) ack 0 win 8192
3 packets shown
>

3 pacotes saem do dispositivo FTD:

> show capture CAPO

3 packets captured

   1: 15:27:54.327299       192.168.201.50.20 > 192.168.201.60.80: S 0:0(0) ack 0 win 8192
   2: 15:27:54.330030       192.168.201.50.20 > 192.168.201.60.80: S 0:0(0) ack 0 win 8192
   3: 15:27:54.332548       192.168.201.50.20 > 192.168.201.60.80: S 0:0(0) ack 0 win 8192
3 packets shown
>

Com o Rastreamento do primeiro pacote de captura, são reveladas algumas informações adicionais, como o veredito do mecanismo Snort:

> show capture CAPI packet-number 1 trace

3 packets captured

   1: 15:27:54.327146       192.168.201.50.20 > 192.168.201.60.80: S 0:0(0) ack 0 win 8192
Phase: 1
Type: CAPTURE
Subtype:
Result: ALLOW
Config:
Additional Information:
MAC Access list

Phase: 2
Type: ACCESS-LIST
Subtype:
Result: ALLOW
Config:
Implicit Rule
Additional Information:
MAC Access list

Phase: 3
Type: NGIPS-MODE
Subtype: ngips-mode
Result: ALLOW
Config:
Additional Information:
The flow ingressed an interface configured for NGIPS mode and NGIPS services is applied

Phase: 4
Type: ACCESS-LIST
Subtype: log
Result: ALLOW
Config:
access-group CSM_FW_ACL_ global
access-list CSM_FW_ACL_ advanced permit ip any any rule-id 268438528
access-list CSM_FW_ACL_ remark rule-id 268438528: ACCESS POLICY: FTD4100 - Default/1
access-list CSM_FW_ACL_ remark rule-id 268438528: L4 RULE: DEFAULT ACTION RULE
Additional Information:
 This packet is sent to snort for additional processing where a verdict is reached

Phase: 5
Type: NGIPS-EGRESS-INTERFACE-LOOKUP
Subtype: Resolve Egress Interface
Result: ALLOW
Config:
Additional Information:
Ingress interface INSIDE is in NGIPS inline mode.
Egress interface OUTSIDE is determined by inline-set configuration

Phase: 6
Type: FLOW-CREATION
Subtype:
Result: ALLOW
Config:
Additional Information:
New flow created with id 282, packet dispatched to next module

Phase: 7
Type: EXTERNAL-INSPECT
Subtype:
Result: ALLOW
Config:
Additional Information:
Application: 'SNORT Inspect'

Phase: 8
Type: SNORT
Subtype:
Result: ALLOW
Config:
Additional Information:
Snort Verdict: (pass-packet) allow this packet

Phase: 9
Type: CAPTURE
Subtype:
Result: ALLOW
Config:
Additional Information:
MAC Access list

Result:
input-interface: OUTSIDE
input-status: up
input-line-status: up
Action: allow


1 packet shown
>

Com o Rastreamento do segundo pacote capturado, mostra que o pacote corresponde a uma conexão atual, de modo que ele ignora a verificação da ACL, mas ainda é inspecionado pelo mecanismo Snort:

> show capture CAPI packet-number 2 trace

3 packets captured

   2: 15:27:54.330000       192.168.201.50.20 > 192.168.201.60.80: S 0:0(0) ack 0 win 8192
Phase: 1
Type: CAPTURE
Subtype:
Result: ALLOW
Config:
Additional Information:
MAC Access list

Phase: 2
Type: ACCESS-LIST
Subtype:
Result: ALLOW
Config:
Implicit Rule
Additional Information:
MAC Access list

Phase: 3
Type: FLOW-LOOKUP
Subtype:ing
Result: ALLOW
Config:
Additional Information:
Found flow with id 282, using current flow

Phase: 4
Type: EXTERNAL-INSPECT
Subtype:
Result: ALLOW
Config:
Additional Information:
Application: 'SNORT Inspect'

Phase: 5
Type: SNORT
Subtype:
Result: ALLOW
Config:
Additional Information:
Snort Verdict: (pass-packet) allow this packet

Phase: 6
Type: CAPTURE
Subtype:
Result: ALLOW
Config:
Additional Information:
MAC Access list

Result:
input-interface: OUTSIDE
input-status: up
input-line-status: up
Action: allow


1 packet shown
>

Verificação 3. Depuração Do Mecanismo De Firewall Para Tráfego Permitido

A depuração do mecanismo de firewall é executada em componentes específicos do Mecanismo de Snort do FTD, como a Política de Controle de Acesso, conforme mostrado na imagem:

Quando você envia os pacotes TCP SYN/ACK através do par em linha, você pode ver na saída da depuração:

> system support firewall-engine-debug

Please specify an IP protocol: tcp
Please specify a client IP address:
Please specify a client port:
Please specify a server IP address: 192.168.201.60
Please specify a server port: 80
Monitoring firewall engine debug messages

192.168.201.60-80 > 192.168.201.50-20 6 AS 4 I 12 New session
192.168.201.60-80 > 192.168.201.50-20 6 AS 4 I 12 using HW or preset rule order 3, id 268438528 action Allow and prefilter rule 0
192.168.201.60-80 > 192.168.201.50-20 6 AS 4 I 12 allow action
192.168.201.60-80 > 192.168.201.50-20 6 AS 4 I 12 Deleting session

Verificação 4. Verificar a Propagação de Link-State

Ative o log de buffer no FTD e desligue a porta do switch conectada à interface e1/6. Na CLI do FTD, você deve ver que ambas as interfaces ficaram inativas:

> show interface ip brief
Interface                  IP-Address      OK? Method Status                Protocol
Internal-Data0/0           unassigned      YES unset  up                    up
Internal-Data0/1           unassigned      YES unset  up                    up
Internal-Data0/2           169.254.1.1     YES unset  up                    up
Ethernet1/6                unassigned      YES unset  down                  down
Ethernet1/7                unassigned      YES unset  up                    up
Ethernet1/8                unassigned      YES unset  administratively down up
>

Os registros de FTD mostram:

> show log

Jan 03 2017 15:53:19: %ASA-4-411002: Line protocol on Interface Ethernet1/6, changed state to down
Jan 03 2017 15:53:19: %ASA-4-411004: Interface OUTSIDE, changed state to administratively down
Jan 03 2017 15:53:19: %ASA-4-411004: Interface Ethernet1/8, changed state to administratively down
Jan 03 2017 15:53:19: %ASA-4-812005: Link-State-Propagation activated on inline-pair due to failure of interface Ethernet1/6(INSIDE) bringing down pair interface Ethernet1/8(OUTSIDE)
>

O status do conjunto em linha mostra o estado dos 2 membros da interface:

> show inline-set

Inline-set Inline-Pair-1
  Mtu is 1500 bytes
  Failsafe mode is on/activated
  Failsecure mode is off
  Tap mode is off
 Propagate-link-state option is on
  hardware-bypass mode is disabled
  Interface-Pair[1]:
    Interface: Ethernet1/6 "INSIDE"
      Current-Status: Down(Propagate-Link-State-Activated)
    Interface: Ethernet1/8 "OUTSIDE"
      Current-Status: Down(Down-By-Propagate-Link-State)
    Bridge Group ID: 509
>

Observe a diferença no status das 2 interfaces:

> show interface e1/6
Interface Ethernet1/6 "INSIDE", is down, line protocol is down
  Hardware is EtherSVI, BW 1000 Mbps, DLY 1000 usec
        MAC address 5897.bdb9.770e, MTU 1500
        IPS Interface-Mode: inline, Inline-Set: Inline-Pair-1
        Propagate-Link-State-Activated
        IP address unassigned
  Traffic Statistics for "INSIDE":
        3393 packets input, 234923 bytes
        120 packets output, 49174 bytes
        1 packets dropped
      1 minute input rate 0 pkts/sec,  0 bytes/sec
      1 minute output rate 0 pkts/sec,  0 bytes/sec
      1 minute drop rate, 0 pkts/sec
      5 minute input rate 0 pkts/sec,  6 bytes/sec
      5 minute output rate 0 pkts/sec,  3 bytes/sec
      5 minute drop rate, 0 pkts/sec
>

E para a interface Ethernet1/8:

> show interface e1/8
Interface Ethernet1/8 "OUTSIDE", is administratively down, line protocol is up
  Hardware is EtherSVI, BW 1000 Mbps, DLY 1000 usec
        MAC address 5897.bdb9.774d, MTU 1500
        IPS Interface-Mode: inline, Inline-Set: Inline-Pair-1
        Down-By-Propagate-Link-State
        IP address unassigned
  Traffic Statistics for "OUTSIDE":
        120 packets input, 46664 bytes
        3391 packets output, 298455 bytes
        0 packets dropped
      1 minute input rate 0 pkts/sec,  0 bytes/sec
      1 minute output rate 0 pkts/sec,  0 bytes/sec
      1 minute drop rate, 0 pkts/sec
      5 minute input rate 0 pkts/sec,  3 bytes/sec
      5 minute output rate 0 pkts/sec,  8 bytes/sec
      5 minute drop rate, 0 pkts/sec
>

Depois de reativar a porta do switch, os registros de FTD mostram:

> show log
...
Jan 03 2017 15:59:35: %ASA-4-411001: Line protocol on Interface Ethernet1/6, changed state to up
Jan 03 2017 15:59:35: %ASA-4-411003: Interface Ethernet1/8, changed state to administratively up
Jan 03 2017 15:59:35: %ASA-4-411003: Interface OUTSIDE, changed state to administratively up
Jan 03 2017 15:59:35: %ASA-4-812006: Link-State-Propagation de-activated on inline-pair due to recovery of interface Ethernet1/6(INSIDE) bringing up pair interface Ethernet1/8(OUTSIDE)
>

Verificação 5. Configurar o NAT estático

Solução

O NAT não é suportado para interfaces que operam nos modos inline, inline tap ou passivo:

https://www.cisco.com/c/en/us/td/docs/security/firepower/601/configuration/guide/fpmc-config-guide-v601/Network_Address_Translation__NAT__for_Threat_Defense.html

Bloquear pacote no modo de interface de par em linha

Crie uma regra de bloqueio, envie o tráfego pelo par em linha FTD e observe o comportamento como mostrado na imagem.

Solução

Ative a captura com trace e envie os pacotes SYN/ACK através do par em linha FTD. O tráfego está bloqueado:

> show capture
capture CAPI type raw-data trace interface INSIDE [Capturing - 210 bytes]
  match ip host 192.168.201.60 any
capture CAPO type raw-data interface OUTSIDE [Capturing - 0 bytes]
  match ip host 192.168.201.60 any

Com o rastreamento, um pacote revela:

> show capture CAPI packet-number 1 trace

3 packets captured

   1: 16:12:55.785085       192.168.201.50.20 > 192.168.201.60.80: S 0:0(0) ack 0 win 8192
Phase: 1
Type: CAPTURE
Subtype:
Result: ALLOW
Config:
Additional Information:
MAC Access list

Phase: 2
Type: ACCESS-LIST
Subtype:
Result: ALLOW
Config:
Implicit Rule
Additional Information:
MAC Access list

Phase: 3
Type: NGIPS-MODE
Subtype: ngips-mode
Result: ALLOW
Config:
Additional Information:
The flow ingressed an interface configured for NGIPS mode and NGIPS services is applied

Phase: 4
Type: ACCESS-LIST
Subtype: log
Result: DROP
Config:
access-group CSM_FW_ACL_ global
access-list CSM_FW_ACL_ advanced deny ip 192.168.201.0 255.255.255.0 any rule-id 268441600 event-log flow-start
access-list CSM_FW_ACL_ remark rule-id 268441600: ACCESS POLICY: FTD4100 - Mandatory/1
access-list CSM_FW_ACL_ remark rule-id 268441600: L4 RULE: Rule 1
Additional Information:

Result:
input-interface: INSIDE
input-status: up
input-line-status: up
Action: drop
Drop-reason: (acl-drop) Flow is denied by configured rule


1 packet shown

Neste rastreamento, pode-se ver que o pacote foi descartado pelo mecanismo LINA do FTD e não foi encaminhado para o mecanismo Snort do FTD.

Configurar O Modo De Par Em Linha Com Toque

Ative o modo Tap no Par em linha.

Solução

Navegue até Devices > Device Management > Inline Sets > Edit Inline Set > Advanced e habilite Tap Mode como mostrado na imagem.

Verificação

> show inline-set

Inline-set Inline-Pair-1
  Mtu is 1500 bytes
  Failsafe mode is on/activated
  Failsecure mode is off
  Tap mode is on
  Propagate-link-state option is on
  hardware-bypass mode is disabled
  Interface-Pair[1]:
    Interface: Ethernet1/6 "INSIDE"
      Current-Status: UP
    Interface: Ethernet1/8 "OUTSIDE"
      Current-Status: UP
    Bridge Group ID: 0
>

Verificar o par em linha FTD com a operação da interface de torneira

Teoria básica

• Ao configurar um par em linha com o toque 2, as interfaces físicas são interligadas internamente
• Ele está disponível nos modos de implantação roteada ou transparente
• A maioria dos recursos do mecanismo LINA (NAT, roteamento, etc.) não está disponível para fluxos que passam pelo par em linha
• O tráfego real não pode ser descartado
• Algumas verificações do mecanismo LINA são aplicadas junto com verificações completas do mecanismo Snort para uma cópia do tráfego real

O último ponto é como mostrado na imagem:

O par em linha com modo de toque não descarta o tráfego de trânsito. Com o rastreamento de um pacote, ele confirma isso:

> show capture CAPI packet-number 2 trace

3 packets captured

   2: 13:34:30.685084       192.168.201.50.20 > 192.168.201.60.80: S 0:0(0) win 8192
Phase: 1
Type: CAPTURE
Subtype:
Result: ALLOW
Config:
Additional Information:
MAC Access list

Phase: 2
Type: ACCESS-LIST
Subtype:
Result: ALLOW
Config:
Implicit Rule
Additional Information:
MAC Access list

Phase: 3
Type: NGIPS-MODE
Subtype: ngips-mode
Result: ALLOW
Config:
Additional Information:
The flow ingressed an interface configured for NGIPS mode and NGIPS services is applied

Phase: 4
Type: ACCESS-LIST
Subtype: log
Result: WOULD HAVE DROPPED
Config:
access-group CSM_FW_ACL_ global
access-list CSM_FW_ACL_ advanced deny ip 192.168.201.0 255.255.255.0 any rule-id 268441600 event-log flow-start
access-list CSM_FW_ACL_ remark rule-id 268441600: ACCESS POLICY: FTD4100 - Mandatory/1
access-list CSM_FW_ACL_ remark rule-id 268441600: L4 RULE: Rule 1
Additional Information:

Result:
input-interface: INSIDE
input-status: up
input-line-status: up
Action: Access-list would have dropped, but packet forwarded due to inline-tap


1 packet shown
>

Par em linha e Etherchannel

Você pode configurar o par em linha com o etherchannel de duas maneiras:

1. Etherchannel terminado em FTD
2. O Etherchannel passa pelo FTD (requer o código FXOS 2.3.1.3 e posterior)

Etherchannel terminado em FTD

Etherchannels no SW-A:

SW-A# show etherchannel summary | i Po33|Po55
33     Po33(SU)        LACP      Gi3/11(P)
35     Po35(SU)        LACP      Gi2/33(P)

Etherchannels no SW-B:

SW-B# show etherchannel summary | i Po33|Po55
33     Po33(SU)        LACP        Gi1/0/3(P)
55     Po55(SU)        LACP        Gi1/0/4(P)

O tráfego é encaminhado por meio do FTD Ativo com base no aprendizado do endereço MAC:

SW-B# show mac address-table address 0017.dfd6.ec00
          Mac Address Table
-------------------------------------------

Vlan    Mac Address       Type        Ports
----    -----------       --------    -----
 201    0017.dfd6.ec00    DYNAMIC     Po33
Total Mac Addresses for this criterion: 1

O conjunto em linha no FTD:

FTD# show inline-set

Inline-set SET1
  Mtu is 1500 bytes
  Fail-open for snort down is on
  Fail-open for snort busy is off
  Tap mode is off
  Propagate-link-state option is off
  hardware-bypass mode is disabled
  Interface-Pair[1]:
    Interface: Port-channel3 "INSIDE"
      Current-Status: UP
    Interface: Port-channel5 "OUTSIDE"
      Current-Status: UP
    Bridge Group ID: 775

Observação: no caso de um evento de failover de FTD, a interrupção de tráfego depende principalmente do tempo que leva para os switches aprenderem o endereço MAC do peer remoto.

Etherchannel através do FTD

Etherchannels no SW-A:

SW-A# show etherchannel summary | i Po33|Po55
33     Po33(SU)        LACP      Gi3/11(P)
55     Po55(SD)        LACP      Gi3/7(I)

Os pacotes de LACP através do FTD de Standby são bloqueados:

FTD# capture ASP type asp-drop fo-standby
FTD# show capture ASP | i 0180.c200.0002
  29: 15:28:32.658123       a0f8.4991.ba03 0180.c200.0002 0x8809 Length: 124
  70: 15:28:47.248262       f0f7.556a.11e2 0180.c200.0002 0x8809 Length: 124

Etherchannels no SW-B:

SW-B# show etherchannel summary | i Po33|Po55
33     Po33(SU)        LACP        Gi1/0/3(P)
55     Po55(SD)        LACP        Gi1/0/4(s)

O tráfego é encaminhado por meio do FTD Ativo com base no aprendizado do endereço MAC:

SW-B# show mac address-table address 0017.dfd6.ec00
          Mac Address Table
-------------------------------------------

Vlan    Mac Address       Type        Ports
----    -----------       --------    -----
 201    0017.dfd6.ec00    DYNAMIC     Po33
Total Mac Addresses for this criterion: 1

O conjunto em linha no FTD:

FTD# show inline-set

Inline-set SET1
  Mtu is 1500 bytes
  Fail-open for snort down is on
  Fail-open for snort busy is off
  Tap mode is off
  Propagate-link-state option is off
  hardware-bypass mode is disabled
  Interface-Pair[1]:
    Interface: Ethernet1/3 "INSIDE"
      Current-Status: UP
    Interface: Ethernet1/5 "OUTSIDE"
      Current-Status: UP
    Bridge Group ID: 519

Cuidado: neste cenário, no caso de um evento de failover de FTD, o tempo de convergência depende principalmente da negociação do LACP do Etherchannel e o tempo que leva para a interrupção pode ser bem maior. Caso o modo Etherchannel esteja ON (sem LACP), o tempo de convergência depende da aprendizagem do endereço MAC.

Troubleshooting

No momento, não há informações específicas disponíveis para esta configuração.

Comparação: Par em linha vs Par em linha com torneira

	Par em linha	Par em linha com Tap
show inline-set	> show inline-set Par em linha de conjunto interno-1   Mtu tem 1500 bytes   O modo à prova de falhas está ativado/ativado   O modo Failsecure está desativado   O modo de toque está desativado   A opção Propagate-link-state está ativada   o modo de desvio de hardware está desativado   Par de interfaces[1]:     Interface: Ethernet1/6 "INSIDE"       Status atual: ATIVADO     Interface: Ethernet1/8 "EXTERNA"       Status atual: ATIVADO     ID do grupo de bridge: 509 >	> show inline-set Par em linha de conjunto interno-1   Mtu tem 1500 bytes   O modo à prova de falhas está ativado/ativado   O modo Failsecure está desativado   O modo de toque está ativado   A opção Propagate-link-state está ativada   o modo de desvio de hardware está desativado   Par de interfaces[1]:     Interface: Ethernet1/6 "INSIDE"       Status atual: ATIVADO     Interface: Ethernet1/8 "EXTERNA"       Status atual: ATIVADO     ID do grupo de bridge: 0 >
show interface	> show interface e1/6 A interface Ethernet1/6 "INSIDE" está ativa, o protocolo de linha está ativo   O hardware é EtherSVI, BW 1000 Mbps, DLY 1000 usec         Endereço MAC 5897.bdb9.770e, MTU 1500         Modo de interface IPS: em linha, conjunto em linha: par em linha-1         Endereço IP não atribuído   Estatísticas de tráfego para "INSIDE":         Entrada de 3957 pacotes, 264913 bytes         Saída de 144 pacotes, 58664 bytes         4 pacotes descartados       Taxa de entrada de 1 minuto 0 pacotes/s, 26 bytes/s       Taxa de saída de 1 minuto 0 pacotes/s, 7 bytes/s       Taxa de queda de 1 minuto, 0 pacotes/s       Taxa de entrada de 5 minutos: 0 pacotes/s, 28 bytes/s       Taxa de saída de 5 minutos 0 pacotes/s, 9 bytes/s       Taxa de queda de 5 minutos, 0 pacotes/s > show interface e1/8 A interface Ethernet1/8 "EXTERNA", está ativa, o protocolo de linha está ativo   O hardware é EtherSVI, BW 1000 Mbps, DLY 1000 usec         Endereço MAC 5897.bdb9.774d, MTU 1500         Modo de interface IPS: em linha, conjunto em linha: par em linha-1         Endereço IP não atribuído   Estatísticas de tráfego para "EXTERNO":         Entrada de 144 pacotes, 55634 bytes         Saída de 3954 pacotes, 339987 bytes         0 pacotes descartados       Taxa de entrada de 1 minuto 0 pacotes/s, 7 bytes/s       Taxa de saída de 1 minuto 0 pacotes/s, 37 bytes/s       Taxa de queda de 1 minuto, 0 pacotes/s       Taxa de entrada de 5 minutos 0 pacotes/s, 8 bytes/s       Taxa de saída de 5 minutos 0 pacotes/s, 39 bytes/s       Taxa de queda de 5 minutos, 0 pacotes/s >	> show interface e1/6 A interface Ethernet1/6 "INSIDE" está ativa, o protocolo de linha está ativo   O hardware é EtherSVI, BW 1000 Mbps, DLY 1000 usec         Endereço MAC 5897.bdb9.770e, MTU 1500         IPS Interface-Mode: inline-tap, Inline-Set: Inline-Pair-1         Endereço IP não atribuído   Estatísticas de tráfego para "INSIDE":         entrada de 24 pacotes, 1378 bytes         0 saída de pacotes, 0 bytes         24 pacotes descartados       Taxa de entrada de 1 minuto 0 pacotes/s, 0 bytes/s       Taxa de saída de 1 minuto 0 pacotes/s, 0 bytes/s       Taxa de queda de 1 minuto, 0 pacotes/s       Taxa de entrada de 5 minutos 0 pacotes/s, 0 bytes/s       Taxa de saída de 5 minutos 0 pacotes/s, 0 bytes/s       Taxa de queda de 5 minutos, 0 pacotes/s > show interface e1/8 A interface Ethernet1/8 "EXTERNA", está ativa, o protocolo de linha está ativo   O hardware é EtherSVI, BW 1000 Mbps, DLY 1000 usec         Endereço MAC 5897.bdb9.774d, MTU 1500         IPS Interface-Mode: inline-tap, Inline-Set: Inline-Pair-1         Endereço IP não atribuído   Estatísticas de tráfego para "EXTERNO":         1 entrada de pacotes, 441 bytes         0 saída de pacotes, 0 bytes         1 pacote descartado       Taxa de entrada de 1 minuto 0 pacotes/s, 0 bytes/s       Taxa de saída de 1 minuto 0 pacotes/s, 0 bytes/s       Taxa de queda de 1 minuto, 0 pacotes/s       Taxa de entrada de 5 minutos 0 pacotes/s, 0 bytes/s       Taxa de saída de 5 minutos 0 pacotes/s, 0 bytes/s       Taxa de queda de 5 minutos, 0 pacotes/s >
Para lidar com pacotes com regra de bloqueio	> show capture CAPI packet-number 1 trace 3 pacotes capturados    1: 16:12:55.785085 192.168.201.50.20 > 192.168.201.60.80: S 0:0(0) ack 0 win 8192 Fase: 1 Tipo: CAPTURE Subtipo: Resultado: ALLOW Config: Informações adicionais: Lista de Acesso MAC Fase: 2 Tipo: ACCESS-LIST Subtipo: Resultado: ALLOW Config: Regra Implícita Informações adicionais: Lista de Acesso MAC Fase: 3 Tipo: NGIPS-MODE Subtipo: ngips-mode Resultado: ALLOW Config: Informações adicionais: O fluxo entrou em uma interface configurada para o modo NGIPS e os serviços NGIPS são aplicados Fase: 4 Tipo: ACCESS-LIST Subtipo: log Resultado: DROP Config: access-group CSM_FW_ACL_ global access-list CSM_FW_ACL_ advanced deny ip 192.168.201.0 255.255.255.0 any rule-id 268441600 event-log flow-start access-list CSM_FW_ACL_ remark rule-id 268441600: ACCESS POLICY: FTD4100 - Obrigatório/1 access-list CSM_FW_ACL_ remark rule-id 268441600: L4 RULE: Rule 1 Informações adicionais: Resultado: interface de entrada: INSIDE input-status: ativado input-line-status: ativado Ação: descartar Motivo do descarte: (acl-drop) Fluxo negado pela regra configurada 1 pacote mostrado >	> show capture CAPI packet-number 1 trace 3 pacotes capturados    1: 16:56:02.631437 192.168.201.50.20 > 192.168.201.60.80: S 0:0(0) ganha 8192 Fase: 1 Tipo: CAPTURE Subtipo: Resultado: ALLOW Config: Informações adicionais: Lista de Acesso MAC Fase: 2 Tipo: ACCESS-LIST Subtipo: Resultado: ALLOW Config: Regra Implícita Informações adicionais: Lista de Acesso MAC Fase: 3 Tipo: NGIPS-MODE Subtipo: ngips-mode Resultado: ALLOW Config: Informações adicionais: O fluxo entrou em uma interface configurada para o modo NGIPS e os serviços NGIPS são aplicados Fase: 4 Tipo: ACCESS-LIST Subtipo: log Resultado: TERIA CAÍDO Config: access-group CSM_FW_ACL_ global access-list CSM_FW_ACL_ advanced deny ip 192.168.201.0 255.255.255.0 any rule-id 268441600 event-log flow-start access-list CSM_FW_ACL_ remark rule-id 268441600: ACCESS POLICY: FTD4100 - Obrigatório/1 access-list CSM_FW_ACL_ remark rule-id 268441600: L4 RULE: Rule 1 Informações adicionais: Resultado: interface de entrada: INSIDE input-status: ativado input-line-status: ativado Ação: A lista de acesso teria sido descartada, mas o pacote foi encaminhado devido ao toque em linha 1 pacote mostrado >

Summary

• Quando você usa o modo Par em linha, o pacote passa principalmente pelo mecanismo Snort FTD
• As conexões TCP são tratadas em um modo de desvio de estado TCP
• Do ponto de vista do mecanismo LINA do FTD, uma política de ACL é aplicada
• Quando o modo de par em linha estiver em uso, os pacotes podem ser bloqueados, pois são processados em linha
• Quando o modo de toque está ativado, uma cópia do pacote é inspecionada e descartada internamente enquanto o tráfego real passa pelo FTD sem modificações

Informações Relacionadas

• Cisco Firepower NGFW
• Suporte Técnico e Documentação - Cisco Systems
