IX5000 現場交換可能なユニット ガイド
目次
カメラの交換（製品番号：CTS-5K-CAM-CLSTR=）
コーデックの交換（製品番号：CTS-5K-ENCODER= または CTS-5K-HOSTCPU=）
IX5000 現場交換可能なユニット ガイド
この章では、Cisco TelePresence System IX5000 の現場交換可能なユニット（FRU）の交換手順について説明します。この章の構成は、次のとおりです。
•
「カメラの交換（製品番号：CTS-5K-CAM-CLSTR=）」
• 「ディスプレイの交換（製品番号：CTS-5K-70-G1=）」
現場交換可能ユニットのリスト
表 1 に、Cisco TelePresence System IX5000 の FRU のリストを示します。
カメラの交換（製品番号：CTS-5K-CAM-CLSTR=）
ステップ 1 次の手順を実行して、下側ファスキアを取り外します。
コメント この手順は 2 人で行うとより簡単ですが、必要なのは 1 人のみです。
a. 手袋を着用し、上部角でファスキアの左側を持ち、外側に引き出します。ファスキアをヒンジから外側に動かせるようにします。
b. ファスキアの左側を地面に配置し、まっすぐ立てておきます。結合部をねじったり、過度な負荷をかけたりしないでください。
c. システムの中心を動かし、ファスキアの中央を外側に引き、その部分を地面に配置します。
d. ファスキアの左上隅で右端を持ち、外側に引いて、それを地面に配置します。
中央と側面のセクションを垂直にし、直立に保たれるようにします。

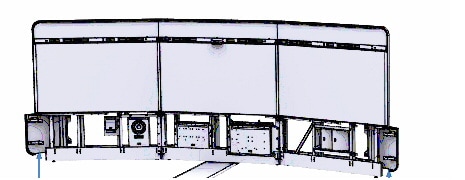

ステップ 2 左下と右下のディスプレイ フレームに取り付けた 2 台の PDU の電源を切ります。

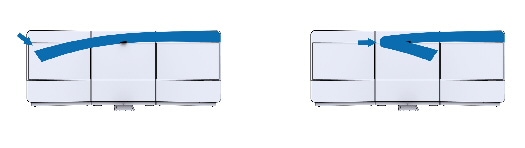

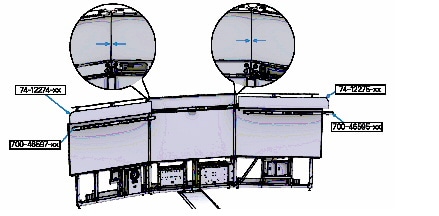

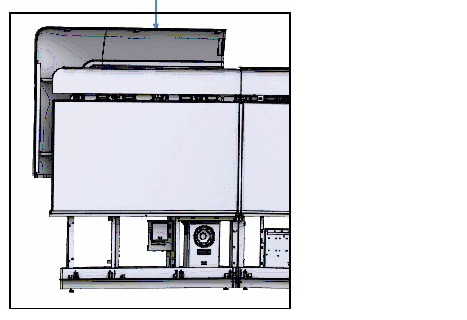

ステップ 3 手袋を着用したまま、上側のファスキアの左側を持ち引っ張って取り外します。左側を持ちながら、システムの中央に移動します。ファスキアが曲がっていたり折り目がついていないことを確認しながら、左側をゆっくりと折り畳み中央部に合わせます（折り畳んだときの形は V 字形ではなく U 字形でなければなりません）。システムの右側に移動し、ファスキアを外側に引っ張ります。もう一度折り畳み、右側の部分と合わせます。ファスキア全体がシステムから外れるまでファスキアを取り外します。ファスキアを地面に置き、3 つの U 字部のままにしておきます。

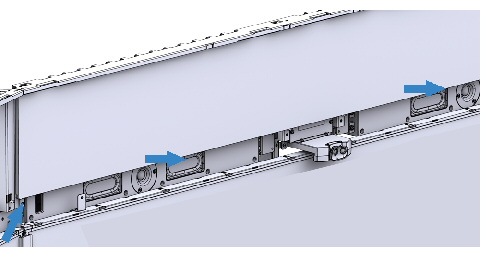

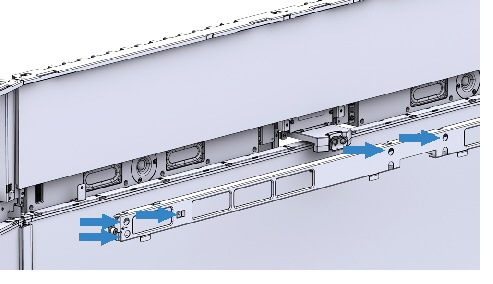

ステップ 4 #2 および #3 プラス ドライバを使用して中央のスピーカー カバーを取り外します。
ステップ 5 中央の照明パネルの左側から出ているピグテール線を確認し、ピグテールの末端のコネクタを取り外します。次に、中央の照明パネルを上に持ち上げて、下部を外側に引っ張り、エンドポイント構造から取り外します。
ステップ 6 カメラをエンドポイント構造に接続している 4 本の非脱落型ネジを緩めて、カメラを取り外します。
ステップ 7 新しいカメラを取り付け、次に中央の照明パネルと中央のスピーカー カバーを交換します。
ステップ 8 エンドポイント構造の下部にある PDU の電源を入れます。
ステップ 9 Cisco TelePresence 管理 UI にログインし、カメラの調整手順を実行します。
詳細な手順と追加の図については、IX5000 インストール ガイドの初回セットアップの章を参照してください。
ディスプレイの交換（製品番号：CTS-5K-70-G1=）
左または右のディスプレイの交換
ステップ 1 次の手順を実行して、下側ファスキアを取り外します。
コメント この手順は 2 人で行うとより簡単ですが、必要なのは 1 人のみです。
a. 手袋を着用し、上部角でファスキアの左側を持ち、外側に引き出します。ファスキアをヒンジから外側に動かせるようにします。
b. ファスキアの左側を地面に配置し、まっすぐ立てておきます。結合部をねじったり、過度な負荷をかけたりしないでください。
c. システムの中心を動かし、ファスキアの中央を外側に引き、その部分を地面に配置します。
d. ファスキアの左上隅で右端を持ち、外側に引いて、それを地面に配置します。
中央と側面のセクションを垂直にし、直立に保たれるようにします。
ステップ 2 左下と右下のディスプレイ フレームに取り付けた 2 台の PDU の電源を切ります。
ステップ 3 手袋を着用したまま、上側のファスキアの左側を持ち引っ張って取り外します。左側を持ちながら、システムの中央に移動します。ファスキアが曲がっていたり折り目がついていないことを確認しながら、左側をゆっくりと折り畳み中央部に合わせます（折り畳んだときの形は V 字形ではなく U 字形でなければなりません）。システムの右側に移動し、ファスキアを外側に引っ張ります。もう一度折り畳み、右側の部分と合わせます。ファスキア全体がシステムから外れるまでファスキアを取り外します。ファスキアを地面に置き、3 つの U 字部のままにしておきます。

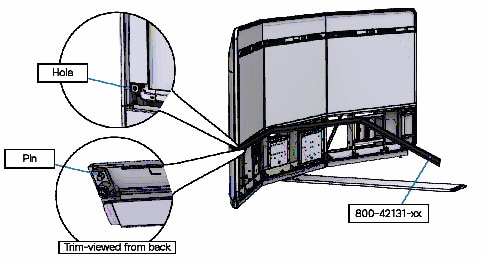

ステップ 4 パネルの下側から水平ディスプレイ トリムを取り外します。

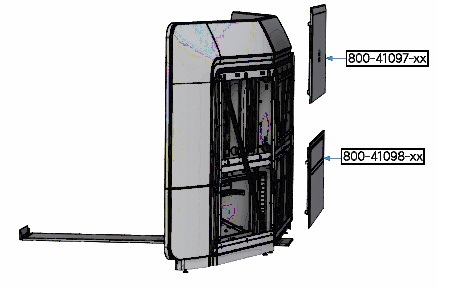

ステップ 5 手袋を着用したまま、交換が必要なディスプレイによって、右または左の PET パネルを上向きまたは外側に引っ張りながら取り外します。

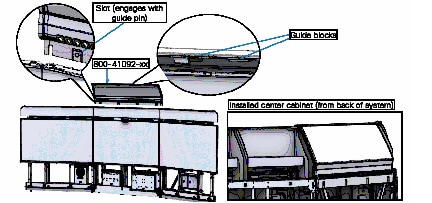

ステップ 6 下隅部のキャビネットを取り外します。右側のディスプレイの場合は右側のキャビネットを取り外し、左側のディスプレイの場合は左側のキャビネットを取り外します。キャビネットは、4 本のネジでディスプレイ フレームの下部に取り付けられています。
ステップ 7 キャビネットの上部を取り外します（右側のディスプレイの場合は右側、左側のディスプレイの場合は左側）。

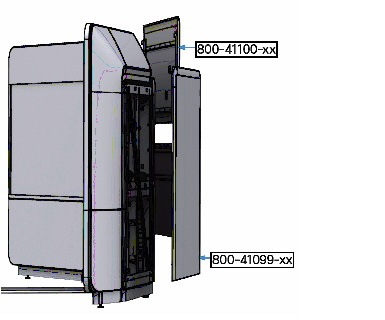

ステップ 8 垂直ベゼル押出材を取り外します。押出材の下部にあるネジ 2 本を取り外し、押出材を下から上向きに回転させ、持ち上げてエンドポイント構造から取り外します。

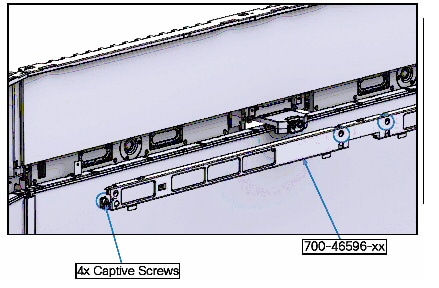

ステップ 9 右または左のスピーカー カバーを取り外します。4 本の非脱落型ネジと 2 本の穴付きネジを取り外します。

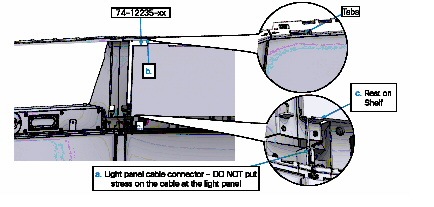

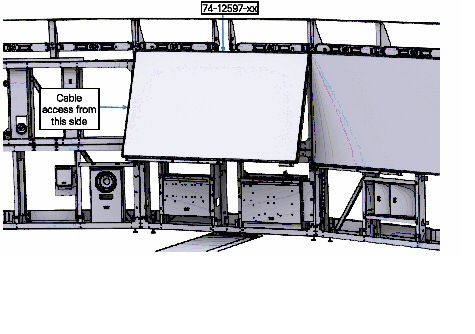

ステップ 10 照明パネル側面のピグテール コネクタを外し、取り外すディスプレイの上部の照明パネルを取り外します。

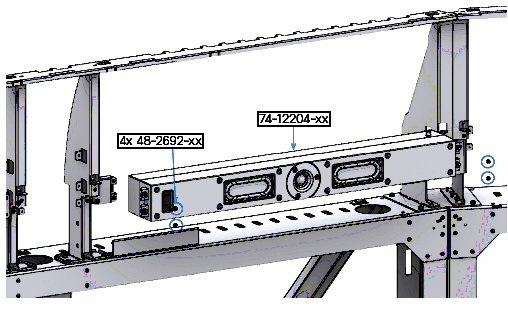

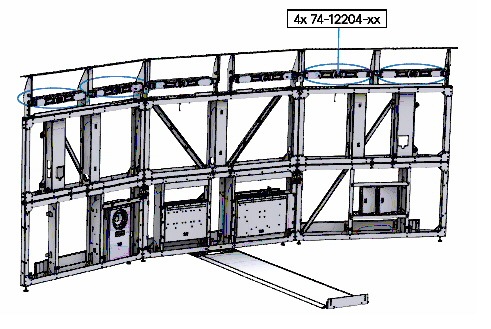

ステップ 11 交換するディスプレイの上部にあるスピーカーを取り外します（右側のディスプレイの場合は右側のスピーカー、中央のディスプレイの場合は中央のスピーカー、左側のディスプレイの場合は左側のスピーカー）。スピーカーごとに 4 本のネジがあります。

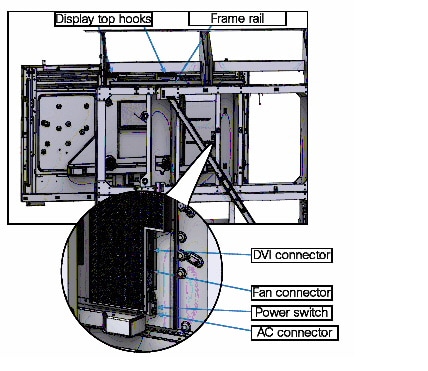

ステップ 12 ディスプレイの背面から信号ケーブルと電源ケーブルを外します。

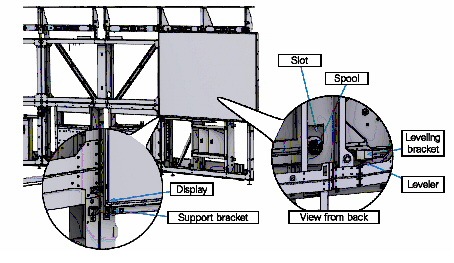

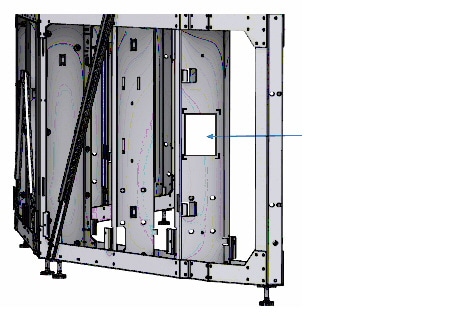

ステップ 13 2 名で、ディスプレイがディスプレイ シェルフから持ち上がるようにして、スプールがエンドポイント構造の背面にある切り欠きスロットを通るようにディスプレイを取り外します。

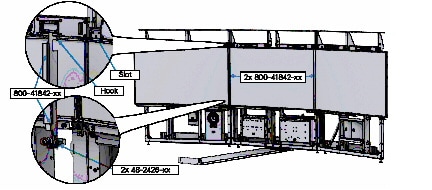

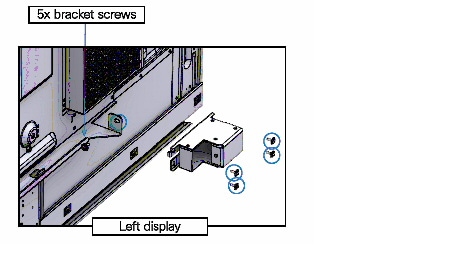

ステップ 14 水平ブラケットとスタッド、ワッシャ、およびスプールを取り付けることで、取り付ける新しいディスプレイを準備します。古いブラケットを再利用したり、新しいディスプレイに含まれるものを使用できます。

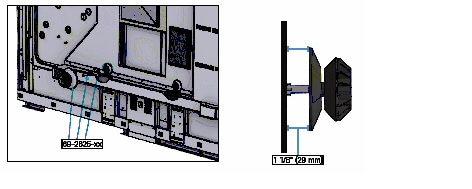

取り付け後のスプールとディスプレイの間隔は 1/18" になっている必要があります。この寸法は、取り付けを容易にするために重要です。
ステップ 15 取り外した順序と逆の手順で、ディスプレイを取り付けその他すべてのコンポーネントを交換します。
ステップ 16 下部のファスキアを取り付け直す前に PDU の電源を入れてください。
中央ディスプレイの交換
ステップ 1 次の手順を実行して、下側ファスキアを取り外します。
コメント この手順は 2 人で行うとより簡単ですが、必要なのは 1 人のみです。
a. 手袋を着用し、上部角でファスキアの左側を持ち、外側に引き出します。ファスキアをヒンジから外側に動かせるようにします。
b. ファスキアの左側を地面に配置し、まっすぐ立てておきます。結合部をねじったり、過度な負荷をかけたりしないでください。
c. システムの中心を動かし、ファスキアの中央を外側に引き、その部分を地面に配置します。
d. ファスキアの左上隅で右端を持ち、外側に引いて、それを地面に配置します。
中央と側面のセクションを垂直にし、直立に保たれるようにします。
ステップ 2 左下と右下のディスプレイ フレームに取り付けた 2 台の PDU の電源を切ります。
ステップ 3 手袋を着用したまま、上側のファスキアの左側を持ち引っ張って取り外します。左側を持ちながら、システムの中央に移動します。ファスキアが曲がっていたり折り目がついていないことを確認しながら、左側をゆっくりと折り畳み中央部に合わせます（折り畳んだときの形は V 字形ではなく U 字形でなければなりません）。システムの右側に移動し、ファスキアを外側に引っ張ります。もう一度折り畳み、右側の部分と合わせます。ファスキア全体がシステムから外れるまでファスキアを取り外します。ファスキアを地面に置き、3 つの U 字部のままにしておきます。
ステップ 4 パネルの下側から水平ディスプレイ トリムを取り外します。
ステップ 5 手袋を着用したまま、上下の中央 PET パネルを上向きに引っ張ってから外側に引っ張って取り外します。
ステップ 7 垂直ベゼル押出材を取り外します。押出材の下部にあるネジ 2 本を取り外し、押出材を下から上向きに回転させ、持ち上げてエンドポイント構造から取り外します。
ステップ 8 中央のスピーカー カバーを取り外します。4 本の非脱落型ネジと 2 本の穴付きネジを取り外します。
ステップ 9 照明パネル側面のピグテール コネクタを外し、中央の照明パネルを取り外します。
ステップ 10 中央のスピーカーを取り外します（スピーカーごとに 4 本のネジがあります）。
ステップ 11 ディスプレイの背面から信号ケーブルと電源ケーブルを外します。
ステップ 12 2 名で、ディスプレイがディスプレイ シェルフから持ち上がるようにしてディスプレイを取り外します。
ステップ 13 取り外した順序と逆の手順で、ディスプレイを取り付けその他すべてのコンポーネントを交換します。このディスプレイは、左右のディスプレイに使用されるアドオン（スプールおよびブラケット）なしで機能します。
ステップ 14 下部のファスキアを取り付け直す前に PDU の電源を入れてください。
コーデックの交換（製品番号：CTS-5K-ENCODER= または CTS-5K-HOSTCPU=）
ステップ 1 次の手順を実行して、下側ファスキアを取り外します。
コメント この手順は 2 人で行うとより簡単ですが、必要なのは 1 人のみです。
a. 手袋を着用し、上部角でファスキアの左側を持ち、外側に引き出します。ファスキアをヒンジから外側に動かせるようにします。
b. ファスキアの左側を地面に配置し、まっすぐ立てておきます。結合部をねじったり、過度な負荷をかけたりしないでください。
c. システムの中心を動かし、ファスキアの中央を外側に引き、その部分を地面に配置します。
d. ファスキアの左上隅で右端を持ち、外側に引いて、それを地面に配置します。
中央と側面のセクションを垂直にし、直立に保たれるようにします。
ステップ 2 左下と右下のディスプレイ フレームに取り付けた 2 台の PDU の電源を切ります。

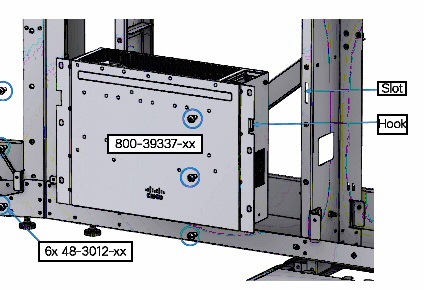

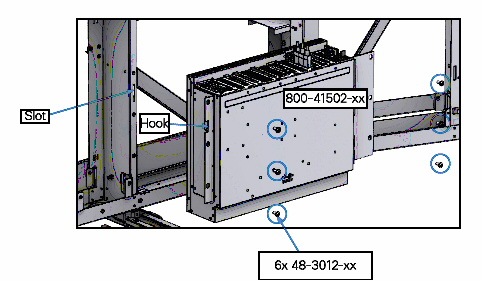

ステップ 4 #3 プラス ドライバを使用して、コーデックをケーブルに保持している 6 本のネジを外し、コーデックをフレームから上方外側に引っ張ります。エンコーダ/デコーダ コーデック、またはホスト CPU コーデックを取り外す手順は同じです。
図 3 フレームからのエンコーダ/デコーダ コーデックの取り外し

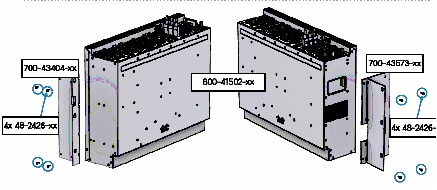

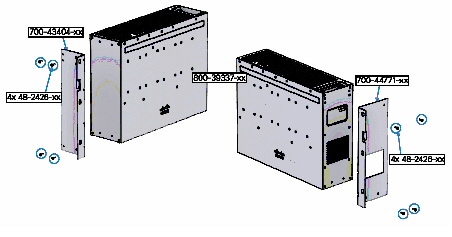

ステップ 5 #2 プラス ドライバを使用して、ブラケットをコーデックから取り外します。
図 4 ホスト CPU コーデックからのブラケットの取り外し
図 5 エンコーダ/デコーダ コーデックからのブラケットの取り外し
マイク バーの交換（製品番号：CTS-5K-MIC=）
ステップ 1 ミュート ボタン カバーを取り外します。この手順は、第 1 列または 第 2 列のいずれかで同じです。

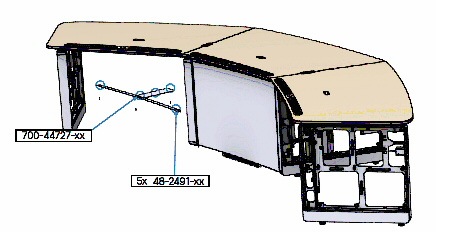

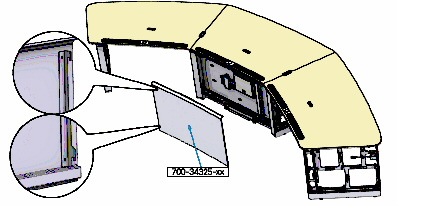

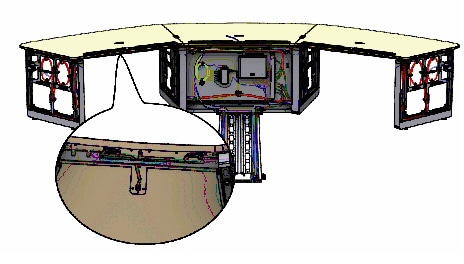

ステップ 2 （中央の第 1 列のマイクとすべての第 2 列のマイクのみ）マイク バーを取り外すテーブル セクションから前面パネルを取り外します。
ステップ 3 テーブル セクションの下部から、#2 プラス ドライバを使用して、マイク バーをテーブルに取り付けているネジ（マイク バーごとに 6 本）を取り外します。
コメント Touch 10 のケーブルがマイク バーの中央を通っている場合は、マイク バーのキャップをマイク バーに固定しているネジを外し、Touch 10 デバイスからイーサネット ケーブルを外し、イーサネット ケーブルをマイク バーの中央を通して取り外します。
ステップ 4 ミニ DisplayPort とミュート ボタン ケーブルをマイク バーから取り外し、テーブルからマイク バーを取り外します。
ステップ 5 マイク バーをテーブルに置き、ミュート ボタン ケーブルとミニ DisplayPort ケーブルを接続します。
ステップ 6 テーブル下のケーブルが正しく配線されていることを確認してください。

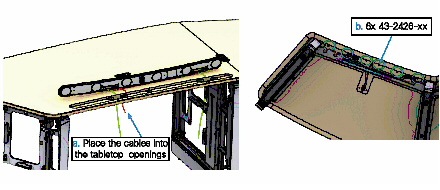

ステップ 7 マイク バーをテーブルの埋め込みに取り付け、先ほど取り外した 6 本のネジを使用して再接続します。
ステップ 8 取り外した順序と逆の手順で、前面パネルとミュート ボタン カバーを交換します。
