Catalyst 6500 シリーズ/Cisco 7600 シリーズ スーパバイザ エンジン 720 コンパクトフラッシュ メモリ カード インストレーション ノート
目次
Catalyst 6500 シリーズ/Cisco 7600 シリーズ スーパバイザ エンジン 720
コンパクトフラッシュ メモリ カードの取り付けおよび取り外し
Cisco Technical Support Webサイト
Catalyst 6500 シリーズ/Cisco 7600 シリーズ スーパバイザ エンジン 720
コンパクトフラッシュ メモリ カード
インストレーション ノート
Customer Order Number: DOC-J-7815537=
このマニュアルでは、スーパバイザ エンジン720へのコンパクトフラッシュ メモリ カードの取り付けおよび取り外し手順を説明します。
スーパバイザ エンジン720では、3つのサイズのコンパクトフラッシュ メモリ カードを利用できます（ 表 1 を参照）。
コンパクトフラッシュ メモリ カードの取り付けおよび取り外し
（注） コンパクトフラッシュ メモリ カードは、スーパバイザ エンジン720の前面プレートにあるDISK 0またはDISK 1のいずれかに取り付けることができます。
コンパクトフラッシュ メモリ カードの取り付け
コンパクトフラッシュ メモリ カードを取り付けるには、次の手順を実行します。
ステップ 1
コンパクトフラッシュ メモリ カードは、コネクタ部分をスロットに向けた状態で持ちます（図1のaを参照）。
ステップ 2 コンパクトフラッシュ メモリ カードをスロットに差し込み、スロット後部のコネクタにしっかりとはまってイジェクト ボタンが手前に飛び出すまで押し込みます（図1のbを参照）。
ステップ 3 初めてシステムに取り付けた場合は、コンパクトフラッシュ メモリ カードを初期化します。初期化の手順は、ご使用のシステムのソフトウェア コンフィギュレーション ガイドに掲載されています。
コンパクトフラッシュ メモリ カードの取り外し
コンパクトフラッシュ メモリ カードを取り外すには、次の手順を実行します。
ステップ 1 スロットのLEDが点灯していない（処理が行われていない）ことを確認します。
ステップ 2 イジェクト ボタンを押し、コンパクトフラッシュ メモリ カードをスロット後部のコネクタから切り離します（図1のcを参照）。
ステップ 3 コンパクトフラッシュ メモリ カードをスロットから取り外し、静電気防止用の袋に保管します。

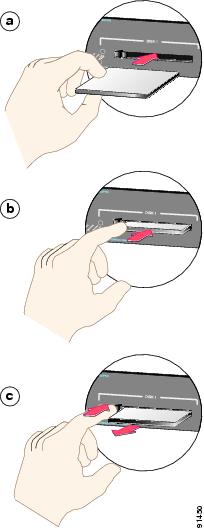

図1 コンパクトフラッシュ メモリ カードの取り付けおよび取り外し
関連資料
コンパクトフラッシュ メモリ カードのコンフィギュレーションおよび使用方法についての情報は、以下の資料を参照してください。
• 『Catalyst 6500 Series Switch Software Configuration Guide』
• 『Catalyst 6500 Series Switch Command Reference』
• 『Catalyst 6500 Series Switch IOS Software Configuration Guide』
• 『Catalyst 6500 Series Switch IOS Command Reference』
• 『Cisco 7600 Series Router IOS Software Configuration Guide』
