Catalyst 6500 シリーズ DFC メモリ
インストレーションノート

Customer Order Number: DOC-J-7812409=

製品番号：
MEM-DFC-128M=、MEM-DFC-256M=、MEM-DFC-512M=（WS-F6K-DFC向け）
MEM-XCEF720-512M=（WS-F6K-DFC3A、WS-F6700-DFC3A、およびWS-F6700-DFC3B向け）
MEM-XCEF720-1GB=（WS-F6700-DFC3A、WS-F6700-DFC3B、およびWS-F6700-DFC3BXL向け）

このマニュアルでは、次のCatalyst 6500シリーズDistributed Forwarding Card（DFC）にメモリを取り付ける手順について説明します。

• WS-F6K-DFC

• WS-F6K-DFC3A

• WS-F6700-DFC3A

• WS-F6700-DFC3B

• WS-F6700-DFC3BXL

（注） WS-F6700-DFC3A、WS-F6700-DFC3B、およびWS-F6700-DFC3BXLのメモリモジュールは、DFC3ドータカードの下のベースWS-X67xxモジュールに装着されています。メモリをアップグレードするには、モジュールからドータカードを取り外す必要があります。

マニュアルの内容

このマニュアルで説明する内容は、次のとおりです。

• 「DFC3の取り外し（WS-F6700-DFC3A、WS-F6700-DFC3B、WS-F6700-DFC3BXLのみ）」

• 「SODIMMの取り外し」

• 「SODIMMの取り付け」

• 「DFC3の取り付け（WS-F6700-DFC3A、WS-F6700-DFC3B、WS-F6700-DFC3BXLのみ）」

安全上の警告

誤って行うと危険が生じる可能性のある操作については、安全上の警告が記載されています。各警告文に、警告を表す記号が記されています。

警告安全上の重要事項

「危険」の意味です。人身事故を予防するための注意事項が記述されています。機器の取り扱い作業を行うときは、電気回路の危険性に注意し、一般的な事故防止対策に留意してください。

これらの注意事項を保存しておいてください。

警告この装置の設置、交換、または保守は、訓練を受けた相応の資格のある人が行ってください。

警告システムの動作時には、バックプレーンに危険な電圧またはエネルギーがかかっています。保守作業は十分注意して行ってください。

必要な工具

Catalyst 6500シリーズDFCのメモリアップグレード作業には、次の工具が必要です。

• 3/16インチのマイナスドライバ。DFCが取り付けられているモジュールの非脱落型ネジに使用

• No.1プラスドライバ（WS-F6700-DFC3A、WS-F6700-DFC3B、WS-F6700-DFC3BXLのみ）をWS-X67xxモジュールに固定するネジと袋ナットに使用

• 静電気防止用マットまたは静電気防止用フォーム

• 静電気防止用器具、またはすべてのアップグレードキット、Field-Replaceable Unit（FRU）、およびスペアに付属の使い捨て静電気防止用リストストラップ

注意モジュールまたは内部コンポーネントを取り扱う場合は、必ず静電気防止用リストストラップを使用してください。

取り付けに関する注意事項

DFCのメモリをアップグレードする際には、次の注意に従ってください。

注意モジュールまたは内部コンポーネントを取り扱う場合は、必ず静電気防止用リストストラップを使用してください。

注意作業中はESDによるモジュールへの損傷を防止するために、静電気防止用リストストラップを着用してください。手または金属製の工具が直接バックプレーンに接触しないようにしてください。感電する危険性があります。

注意 SODIMMは、ESDによる損傷を受けやすいコンポーネントです。ESDによる損傷を防ぐため、SODIMMを扱う際には必ず端を持つようにしてください。メモリモジュール、ピン、またはトレース（SODIMMのコネクタエッジの金属フィンガ）には触れないように注意してください。

注意 SODIMMはしっかりと差し込んでください。ただし、力をかけすぎないように注意してください。ソケットが損傷すると、DFCを工場に返却して修理しなければなりません。

注意モジュールのコネクタを傷つけないように注意してください。コネクタが損傷すると、モジュールをシスコに返却して修理しなければなりません。

注意すべてのネジを空いているスタンドオフに取り付ける必要があります。ネジはDFC3とモジュールのアースになります。付け忘れたネジがあると安全規格が無効となり、火災や電気的な災害を引き起こす危険性があります。

DFCメモリの確認

表 1 に、デフォルトのメモリ設定と使用可能なアップグレードを示します。

表 1 メモリ設定
DFCのバージョン	デフォルトのメモリ	アップグレード可能なメモリ	部品番号
WS-F6K-DFC3	128 MB	256 MB 512 MB	MEM-DFC-256M= MEM-DFC-512M=
WS-F6K-DFC3A	512 MB	アップグレード不可	-
WS-F6700-DFC3A1	256 MB	512 MB 1 GB	MEM-XCEF720-512M= MEM-XCEF720-1GB=
WS-F6700-DFC3B2	256 MB	512 MB 1 GB	MEM-XCEF720-512M= MEM-XCEF720-1GB=
WS-F6700-DFC3BXL	1 GB	アップグレード不可	-

^1.ベースWS-X67xxモジュールとWS-F6700-DFC3Aでメモリを共有。PFC3Bで256 K以上のルートを使用する場合にのみメモリのアップグレードが必要

^2.ベースWS-X67xxモジュールとWS-F6700-DFC3Bでメモリを共有。PFC3Bで256 K以上のルートを使用する場合にのみメモリのアップグレードが必要

DFCのメモリ設定を確認するには、 remote command module mod show memory summary コマンドを入力します。 mod は、DFCが搭載されているモジュールです。プロセッサとI/Oの合計を足して、DFCのメモリの総計を求めます。

次の例では、スロット9でファブリックをイネーブルにしたモジュール上にあるDFCのメモリ総計を算出する方法を示しています。

Router# remote command module 9 show memory summary

Router-dfc9#

Head Total(b) Used(b) Free(b) Lowest(b) Largest(b)

Processor 31C5BFC0 205144128 127792712 77351416 65520524 64818696

I/O E000000 33554440 5987288 27567152 27567152 27567100

...（テキスト出力は省略）

Router#

上記の例では、このDFCのメモリ総計が256 MBであることを示しています。

DFC3の取り外し（WS-F6700-DFC3A、WS-F6700-DFC3B、WS-F6700-DFC3BXLのみ）

WS-F6700-DFC3A、WS-F6700-DFC3B、およびWS-F6700-DFC3BXLのメモリモジュールは、DFC3の下のベースWS-X67xxモジュールに装着されています。DFC3メモリをアップグレードするには、まずモジュールからDFC3を取り外す必要があります。

DFC3を取り外すステップは、次のとおりです。

警告システムの動作時には、バックプレーンに危険な電圧またはエネルギーがかかっています。保守作業は十分注意して行ってください。

ステップ 1 Catalyst 6500シリーズスイッチからモジュールを取り外します（取り外しの手順については、
『 Catalyst 6500 Series Module Installation Guide 』を参照）。

ステップ 2 モジュールを静電気防止用マットまたはフォームの上に置きます。その際、モジュールの前面を手前にします。

ステップ 3 プラスドライバを使って、固定用のネジと2個の袋ナットを取り外します（図1を参照）。

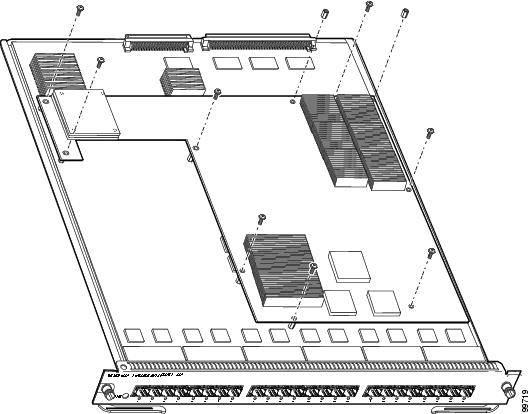

図1 固定用のネジと袋ナットの取り外し

ステップ 4 図2のように、袋ナットを3回ほど回転させて、袋ナットの底とDFC3の上部との隙間が約1/8インチ（3.175mm）ぐらいになるように、部分的に取り付けられた状態にします。袋ナットは、DFC3が水平方向に動いてモジュールを損傷しないように、コネクタを外したときの止め具のような働きをします。

図2 部分的に取り付けられた状態の袋ナット

ステップ 5 図3のように、その場でDFC3を左手で少しばかり持ち上げます。DFC3を左手で持ち上げながら、右手で上下に揺らして、DFC3をモジュールから外します。揺らす幅は上下方向に半インチ以内です。

図3 DFC3をモジュールから外す

ステップ 6 袋ナットを取り外します。

ステップ 7 DFC3を両手で持ち、DFC3をそっとモジュールから引き上げます（図4を参照）。

図4 DFC3のモジュールからの取り外し

ステップ 8 取り外したDFC3を静電気防止用マットまたは静電気防止用フォームパッドの上に置きます。

ステップ 9 「SODIMMの取り外し」に進みます。

SODIMMの取り外し

既存のSODIMMを取り外すステップは、次のとおりです。

ステップ 1 ESDによる損傷を防ぐため、必要な予防措置を講じてください。

ステップ 2 DFCまたはDFC3Aが搭載されているモジュールをシステムから取り外します（取り外しの手順については、『 Catalyst 6500 Series Module Installation Guide 』を参照）。

ステップ 3 取り外したモジュールを静電気防止用マットまたはパッドの上に置きます。

ステップ 4 SODIMMの位置を確認します（WS-F6K-DFCの場合は図5、WS-F6K-DFC3Aの場合は図6、WS-X6700-DFC3Aの場合は図7を参照）。

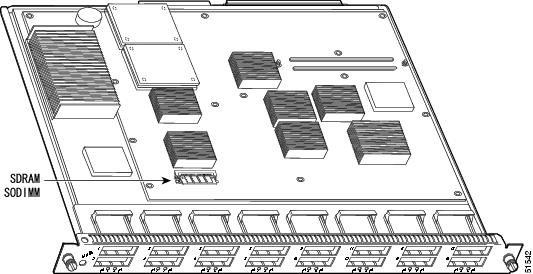

図5 WS-F6K-DFC上のSODIMMの位置

図6 WS-F6K-DFC3A上のSODIMMの位置

図7 DFC3A、DFC3B、およびDFC3BXLのWS-X67xxモジュール上のSODIMMの位置

ステップ 5 SODIMMのバネクリップを外し、ソケットからSODIMMを外します（図8 図8を参照）。

図8 SODIMMのバネクリップの外し方

ステップ 6 SODIMMの両側がソケットから外れたら、親指と人差し指でSODIMMの端をつまんで、ソケットから完全に引き出します。

注意 SODIMMは、ESDによる損傷を受けやすいコンポーネントです。ESDによる損傷を防ぐため、SODIMMを扱う際には必ず端を持つようにしてください。メモリモジュール、ピン、またはトレース（SODIMMのコネクタエッジの金属 フィンガ）には触れないように注意してください（図9を参照）。

ステップ 7 ESDによる損傷を防ぐため、SODIMMを静電気防止用コンテナに収めます。

これで、SODIMMの取り外し手順は終了です。新しいSODIMMを取り付ける場合は、「SODIMMの取り付け」に進んでください。

SODIMMの取り付け

注意 SODIMMは、ESDによる損傷を受けやすいコンポーネントです。ESDによる損傷を防ぐため、
SODIMMを扱う際には必ず端を持つようにしてください。メモリモジュール、ピン、またはトレース（SODIMMのコネクタエッジの金属 フィンガ）には触れないように注意してください（図9を参照）。

図9 SODIMMの持ち方

新しいSODIMMの取り付けるステップは、次のとおりです。

ステップ 1 静電気防止用コンテナから新しいSODIMMを取り出します。

ステップ 2 SODIMMのコンポーネント側を上にして、コネクタエッジ（金属フィンガ）が向こう側になるようにSODIMMを持ちます。

ステップ 3 親指と人差し指でSODIMMの側面を持ちます（図9を参照）。

ステップ 4 SODIMMをソケットとほぼ同じ角度に傾けて、コネクタエッジ全体をソケットに差し込みます。

ステップ 5 バネクリップで固定されるまで、SODIMMを下に押します（図10を参照）。

図10 SODIMMの取り付け

ステップ 6 SODIMMを取り付けたら、両方のガイド穴を調べて、バネの支えが見えることを確認してください。見えない場合は、SODIMMは正しく装着されていません。SODIMMの位置がずれている場合は、慎重にSODIMMを取り外し、再度ソケットに装着してください。支えのバネがしっかりとかかるまで、SODIMMをソケットの奥に押し込みます。

ステップ 7 WS-F6700-DFC3A、WS-F6700-DFC3B、WS-F6700-DFC3BXLのメモリをアップグレードした場合は、DFC3を取り付け直す必要があります。DFC3を取り付ける場合は、「DFC3の取り付け（WS-F6700-DFC3A、WS-F6700-DFC3B、WS-F6700-DFC3BXLのみ）」に進んでください。

それ以外の場合はモジュールを取り付け直します（取り外しの手順については、『 Catalyst 6500 Series Module Installation Guide 』を参照）。

DFC3の取り付け（WS-F6700-DFC3A、WS-F6700-DFC3B、WS-F6700-DFC3BXLのみ）

WS-X67xxモジュールにDFC3を取り付けるステップは、次のとおりです。

ステップ 1 DFC3の取り付け穴（図11を参照）とモジュールのオススタンドオフの位置を合わせます（図12を参照）。DFC3の残りの取り付け穴の位置が、残りのスタンドオフの位置と合っていることを確認します。

図11 DFC3の取り付け穴

図12 WS-X67 xx モジュールのオススタンドオフの位置

ステップ 2 DFC3のコネクタとモジュールのコネクタの位置が合っていることを確認します。図13に、DFC3の裏面にあるコネクタを示します。

図13 DFC3Aコネクタ

ステップ 3 図14に示す部分を押し、電源コネクタを装着します。

図14 電源コネクタの装着

ステップ 4 図15に示す場所を押し、モジュールにDFC3をしっかりと装着します。

図15 DFC3をモジュールに装着

ステップ 5 プラスドライバを使って、固定用のネジと2個の袋ナットを取り付けます（図16を参照）。

注意すべてのネジを空いているスタンドオフに取り付ける 必要があります。ネジはDFC3とモジュールのアースになります。付け忘れたネジがあると安全規格が無効となり、火災や電気的な災害を引き起こす危険性があります。

（注）固定用のネジを取り付ける前に、取り付け穴の下にスタンドオフがあることを目で確認してください。

図16 固定用のネジと袋ナットの取り付け

ステップ 6 Catalyst 6500シリーズスイッチにモジュールを取り付けます（取り付けの手順については、『 Catalyst 6500 Series Module Installation Guide 』を参照）。
