Catalyst 6500 シリーズ スイッチ WebVPN サービス モジュール インストレーション ノート
目次
Catalyst 6500 シリーズ スイッチ WebVPN
Cisco Technical Support & Documentation Web サイト
Catalyst 6500 シリーズ スイッチ WebVPN
サービス モジュール インストレーション ノート
Customer Order Number: DOC-J-7816958=
このマニュアルでは、Catalyst 6500 シリーズ WebVPN サービス モジュールの設置手順について説明します。次のセクションで構成されています。
•
「システム要件」
• 「安全上の警告」
• 「必要な工具」
• 「関連資料」
前面パネルの説明

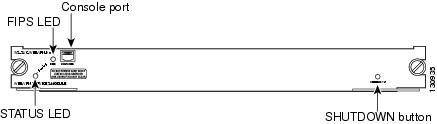

WebVPN サービス モジュールの前面パネル（図1を参照）には、STATUS LED、Federal Information Processing Standards（FIPS; 連邦情報処理規格）LED、SHUTDOWN ボタン、およびコンソール ポートが配置されています。
次のセクションで、WebVPN サービス モジュールの前面パネルについて説明します。
コンソール ポート
コンソール ポートは、WebVPN サービス モジュールの初期設定で使用されます。初期設定の詳細については、『 Catalyst 6500 Series Switch WebVPN Services Module Software Configuration Guide 』を参照してください。
（注） WebVPN サービス モジュールの初期設定は、コンソール ポートに直接接続して行う必要があります。初期設定の完了後は、モジュールに SSH または Telnet 接続を行って、さらに詳細にモジュールを設定できます。
STATUS LED
STATUS LED は、モジュールの動作状態を示します。 表1 に、LED の状態を示します。
SHUTDOWN ボタン
WebVPN サービス モジュールのハード ディスクの損傷を防止するには、シャーシからの取り外しや電源の切断を行う前に、WebVPN サービス モジュールを正しくシャットダウンする必要があります。モジュールをシャットダウンするには、ルータ CLI からイネーブル モードで、hw-mod module mod shutdown コマンドを入力します。
WebVPN サービス モジュールがこのコマンドに応答しない場合は、前面パネルの SHUTDOWN ボタンを押して、モジュールをシャットダウンしてください。
シャットダウン作業には、数分かかることがあります。モジュールがシャットダウンすると、STATUS LED は消灯します。
システム要件
Catalyst 6500 シリーズ スイッチにWebVPN サービス モジュールを取り付ける前に、『 Release Notes for Catalyst 6500 Series WebVPN Services Module 』を参照して、スイッチがハードウェアおよびソフトウェア要件を満たしていることを確認してください。
安全上の警告
誤って行うと危険が生じる可能性のある操作については、安全上の警告が記載されています。各警告文に、警告を表す記号が記されています。
警告 安全上の重要事項
「危険」の意味です。人身事故を予防するための注意事項が記述されています。機器の取り扱い作業を行うときは、電気回路の危険性に注意し、一般的な事故防止対策に留意してください。
これらの注意事項を保存しておいてください。
警告 この装置の設置、交換、または保守は、訓練を受けた相応の資格のある人が行ってください。
警告 システムの稼働時には、バックプレーンに危険な電圧または電流が流れています。保守を行う場合は注意してください。
警告 ブランクの前面プレートおよびカバー パネルには、3 つの重要な機能があります。シャーシ内の危険な電圧および電流による感電を防ぐこと、他の装置への EMI（電磁波干渉）の影響を防ぐこと、およびシャーシ内の空気の流れを適切な状態に保つことです。必ずすべてのカード、前面プレート、前面カバー、および背面カバーをスロットに正しく取り付けた状態で、システムを運用してください。
警告 この装置は、出入りが制限された場所に設置されることを想定しています。出入りが制限された場所とは、特殊なツール、ロックおよびキー、または他のセキュリティ手段を使用しないと入室できない場所を意味します。
WebVPN サービス モジュールの取り付け準備
WebVPN サービス モジュールを取り付ける前に、次の機器が使用可能であることを確認してください。
必要な工具
警告 この装置の設置、交換、または保守は、訓練を受けた相応の資格のある人が行ってください。
Catalyst 6500 シリーズ スイッチに WebVPN サービス モジュールを取り付けるには、次の工具が必要です。
WebVPN サービス モジュールの取り付け
（注） WebVPN サービス モジュールを取り付ける前に、Catalyst 6500 シリーズ スイッチのシャーシを設置し、少なくとも 1 つのスーパーバイザ エンジンを搭載する必要があります。スイッチ シャーシの設置手順については、『Catalyst 6500 Series Switch Installation Guide』を参照してください。
ここでは、Catalyst 6500 シリーズ スイッチにWebVPN サービス モジュールを取り付ける方法について説明します。
（注） スーパーバイザ エンジン（冗長スーパーバイザ エンジンがある場合）を含むすべてのモジュールで、ホットスワップがサポートされています。システムの電源を切断したり、他のソフトウェアまたはインターフェイスをシャットダウンしなくても、モジュールの追加、交換、または取り外しを行うことができます。モジュールのホットスワップの詳細については、『Catalyst 6500 Series Switch Module Installation Guide』を参照してください。
警告 作業中は、カードの ESD 破壊を防ぐため、必ず静電気防止用リスト ストラップを着用してください。感電する危険があるので、手や金属工具がバックプレーンに直接触れないようにしてください。
Catalyst 6500 シリーズ スイッチに WebVPN サービス モジュールを取り付ける手順は、次のとおりです。
ステップ 1 ESD による損傷を防止するために必要な対策を講じます。
ステップ 2 WebVPN サービス モジュールを取り付けるスロットを選びます。Catalyst 6500 シリーズ スイッチのスロット番号については、図2を参照してください。
図2 Catalyst 6500 シリーズ スイッチのスロット番号
ステップ 3 スーパーバイザ エンジンまたはスイッチング モジュールのポートにインターフェイス機器を直接接続できるだけの十分なスペースがあることを確認します。
（注） 可能な場合は、スイッチング モジュール用フィラー プレート（シスコ製品番号 800-00292-01）が取り付けられている空きスロットの間にあるスロットにスイッチング モジュールを搭載するようにしてください。
警告 ブランクの前面プレートおよびカバー パネルには、3 つの重要な機能があります。シャーシ内の危険な電圧および電流による感電を防ぐこと、他の装置への EMI（電磁波干渉）の影響を防ぐこと、およびシャーシ内の空気の流れを適切な状態に保つことです。必ずすべてのカード、前面プレート、前面カバー、および背面カバーを正しく取り付けた状態で、システムを運用してください。
ステップ 4 目的のスロットにスイッチング モジュール用フィラー プレート（または既存のスイッチング モジュール）を固定している非脱落型ネジを緩めます。
ステップ 5 スイッチング モジュール用フィラー プレート（または既存のスイッチング モジュール）を取り外します。
ステップ 6 WebVPN サービス モジュールのハンドルを片手でつかみ、もう一方の手でキャリア サポートを下から支えます。プリント基板またはコネクタ ピンに触れないよう注意してください。
ステップ 7 スロットに WebVPN サービス モジュールを合わせます。スイッチング モジュール キャリアの両側のノッチとスロットの溝を合わせます（図3を参照）。
図3 Catalyst 6500 シリーズ スイッチへのモジュールの取り付け
ステップ 8 WebVPN サービス モジュールをバックプレーンに対して垂直に保ち、スイッチング モジュールの前面プレートがイジェクト レバーと接触するまで WebVPN サービス モジュールをスロットに慎重に押し込みます（図4図4を参照）。
ステップ 9 両手の親指と人差し指で左右のレバーを同時に押し込んで、WebVPN サービス モジュールをバックプレーン コネクタに完全に固定します。
（注） ホットスワップを実行すると、コンソールに [Module n has been inserted.] というメッセージが表示されます。ただし、Telnet セッションを介して Catalyst 6500 シリーズ スイッチに接続している場合は、このメッセージは表示されません。
ステップ 10 ドライバで、WebVPN サービス モジュールの左右にある非脱落型ネジを締めます。
インストレーションの確認
WebVPN サービス モジュールを Catalyst 6500 シリーズ スイッチに取り付けると、モジュールはブート シーケンスを自動的に実行します。ブート シーケンスを正常に終了すると、STATUS LEDがグリーンに点灯した状態になります。STATUS LED がグリーンに点灯しない場合、または別の色に点灯する場合は、表1を参照して、モジュールの状態を確認してください。
WebVPN サービス モジュールの取り外し
ここでは、Catalyst 6500 シリーズ スイッチから WebVPN サービス モジュールを取り外す方法について説明します。
警告 作業中は、カードの ESD 破壊を防ぐため、必ず静電気防止用リスト ストラップを着用してください。感電する危険があるので、手や金属工具がバックプレーンに直接触れないようにしてください。
WebVPN サービス モジュールを取り外す手順は、次のとおりです。
ステップ 1 次のいずれかの方法で、モジュールをシャットダウンします。
• イネーブル モードで、ルータのプロンプトに hw-mod module mod shutdown コマンドを入力します。
（注） このコマンドを入力してモジュールをシャットダウンした場合は、コンフィギュレーション モードで次に示すコマンドを入力して、モジュールを再起動（電源を切断してから再投入）する必要があります。Router# no power enable module mod
Router# power enable module mod
• モジュールがいずれのコマンドにも応答しない場合は、モジュールの前面パネルにある SHUTDOWN ボタンを押してください。
ステップ 2 WebVPN サービス モジュールがシャットダウンしたことを確認します。STATUS LEDが消灯するか、オレンジに点灯するまで、スイッチからモジュールを取り外さないでください。
ステップ 3 ドライバで、モジュールの左右にある非脱落型ネジを緩めます。
ステップ 4 左右のイジェクト レバーを持ちます。左レバーを左に、右レバーを右に同時に倒して、バックプレーン コネクタからモジュールを外します。
ステップ 5 モジュールをスロットから引き出すときには、片手をキャリアの下に添えて支えます。モジュール本体には触らないように注意してください。
ステップ 6 片手でキャリアを下から支えながら、スロットからモジュールをまっすぐ引き出します。モジュールはバックプレーンに対して垂直（床と水平）に保つように注意します。
ステップ 7 取り外したモジュールを静電気防止用マットまたは静電気防止材の上に置きます。
警告 ブランクの前面プレートおよびカバー パネルには、3 つの重要な機能があります。シャーシ内の危険な電圧および電流による感電を防ぐこと、他の装置への EMI（電磁波干渉）の影響を防ぐこと、およびシャーシ内の空気の流れを適切な状態に保つことです。必ずすべてのカード、前面プレート、前面カバー、および背面カバーを正しく取り付けた状態で、システムを運用してください。
ステップ 8 スロットが空のままになる場合は、スイッチング モジュール用フィラー プレートを取り付けて、シャーシの中に埃が入らないように、またモジュール コンパートメント内部の通気が適切に保たれるようにします。
関連資料
インストレーションおよびコンフィギュレーションの詳細は、次の関連資料を参照してください。
• 『 Release Notes for Catalyst 6500 Series Switch WebVPN Services Module 』
• 『 Catalyst 6500 Series Switch WebVPN Services Module Software Configuration Guide 』
• 『 Catalyst 6500 Series Switch WebVPN Services Module Command Reference 』
• 『 Catalyst 6500 Series Switch WebVPN Services Module System Message Guide 』
• 『 Catalyst 6500 Series Switch Installation Guide 』
• 『 Catalyst 6500 Series Switch Module Installation Guide 』
• 『 Catalyst 6500 Series Switch Software Configuration Guide 』
• 『 Catalyst 6500 Series Switch Command Reference 』
• 『 Catalyst 6500 Series Switch IOS Software Configuration Guide 』
• 『 Catalyst 6500 Series Switch IOS Command Reference 』
• 『 Regulatory Compliance and Safety Information for the Catalyst 6500 Series Switches 』
