Catalyst 6500 シリーズ 8ポート T1/E1 PSTN インターフェイス モジュール インストレーション ノート
目次
Catalyst 6500 シリーズ 8ポート T1/E1 PSTN インターフェイス モジュール
8ポートE1/T1 PSTNインターフェイス モジュールのインストレーション
8ポートE1/T1 PSTNインターフェイス モジュールの取り外し
8ポートPSTNインターフェイス モジュール ポートへのケーブル接続
8ポートT1/E1 PSTNインターフェイス モジュールを取り付けたあとの作業
Catalyst 6500 シリーズ 8ポート T1/E1 PSTN インターフェイス モジュール
インストレーション ノート
製品番号：WS-X6608-E1およびWS-X6608-T1
このマニュアルでは、Catalyst 6500シリーズ8ポートT1/E1 PSTNインターフェイス モジュールのインストレーション方法について説明します。
マニュアルの内容
•
「安全上の警告」
• 「前面パネル」
• 「仕様」
• 「8ポートE1/T1 PSTNインターフェイス モジュールのインストレーション」
• 「8ポートPSTNインターフェイス モジュール ポートへのケーブル接続」
安全上の警告
誤って行うと危険が生じる可能性のある操作については、安全上の警告が記載されています。各警告文に、警告を表す記号が記されています。
（注） 安全と適合要件の詳細については『Regulatory Compliance and Safety Information for the Catalyst 6500 Series Switches』を参照してください。
警告 安全上の重要事項
「危険」の意味です。人身事故を予防するための注意事項が記述されています。機器の取り扱い作業を行うときは、電気回路の危険性に注意し、一般的な事故防止対策に留意してください。
注：これらの注意事項を保存しておいてください。
注：このマニュアルは、製品に付属のインストレーション ガイドと併せて利用してください。詳細については、インストレーション ガイド、コンフィギュレーション ガイド、またはその他の添付資料を参照してください。
機能
Catalyst 6500シリーズの8ポートT1/E1 PSTNインターフェイス モジュールは、高密度の8ポートT1/E1 Voice over IP（VoIP）モジュールで、Public Switched Telephone Network（PSTN;公衆交換電話網）へのデジタルT1/E1接続、またはトランスコーディングおよびカンファレンス機能をサポートします。各設定済みポートには、Cisco CallManagerに登録し、Cisco CallManagerによって管理されるIPアドレスが必要です。
モジュール ソフトウェアは、TFTPサーバからダウンロードします。ダウンロードしたソフトウェアに応じて、ポートはT1/E1インターフェイスとして機能するか、またはトランスコーディングおよびカンファレンス機能をサポートします。
8ポートPSTNインターフェイス モジュール固有の機能を 表 1 に示します。FAXおよびモデム トランスポート パラメータを表2に示します。8ポートPSTNインターフェイス モジュールが他のCatalyst 6500シリーズ モジュールと共有する機能については、次の項で説明します。
• 「電源管理」
• 「環境モニタ」
（注） 8ポートT1/E1 PSTNインターフェイスを設定する場合は、『Catalyst 6500 Series Software Configuration Guide』の「Configuring a Voice-over-IP Network」を参照してください。インターフェイスとCisco CallManagerが連動するよう設定するには、Call Managerアドミニストレーション ガイドの最新版を参照してください。
ホットスワップ
ホットスワップにより、システムの稼働中に8ポートPSTNインターフェイス モジュールを取り外したり取り付けたりできます。システムがモジュールの取り付けまたは取り外しを検出すると、自動的に診断/検出ルーチンを実行してモジュールの有無を認識し、システム動作を再開します。 ユーザの介入は不要です。
前面パネル
8ポートPSTNインターフェイス モジュールの前面パネル（図1を参照）に備わっている機構は、次のとおりです。
STATUS LED
8ポートPSTNインターフェイス モジュールは電源がオンになると、各種のハードウェア コンポーネントを初期化し、スーパバイザ エンジンと通信します。モジュールのSTATUS LEDについては、 表 3 で説明します。スーパバイザ エンジンのLEDについては、『 Catalyst 6500 Series Switch Module Installation Guide 』を参照してください。
LINK LED
LINK LEDは、8ポートそれぞれのポートおよびリンク ステータスを示します。 表 4 の説明を参照してください。
RJ-48コネクタ
モジュールの前面パネルにあるRJ-48Cコネクタを使用して、Catalyst 6500シリーズ スイッチをPBXおよびPSTN T1/E1インターフェイスに接続します（図2を参照）。
図2 RJ-45およびRJ-48Cインターフェイス ケーブル コネクタ
（注） RJ-45コネクタとRJ-48Cコネクタという名称は、混同して使用されることがよくあります。RJ-48Cがジャックまたはレセプタクルであるのに対し、RJ-45はプラグです。
8ポートE1/T1 PSTNインターフェイス モジュールのインストレーション
Catalyst 6500シリーズ スイッチのスロット1は、スーパバイザ エンジン用です（図3を参照）。冗長スーパバイザ エンジンを使用する場合は、スロット2に冗長スーパバイザ エンジンを搭載します。それ以外の場合は、スロット2は他のモジュールに使用できます。8ポートPSTNインターフェイス モジュールは、その他の任意のスロットに搭載できます。
図3 Catalyst 6005/6505スイッチのシャーシ
警告 この装置の設置、交換、または保守は、訓練を受けた相応の資格のある人が行ってください。
• 「必要な工具」
• 「8ポートE1/T1 PSTNインターフェイス モジュールの取り外し」
• 「8ポートPSTNインターフェイス モジュールの取り付け」
必要な工具
Catalyst 6500シリーズ スイッチに8ポートE1/T1 PSTNインターフェイス モジュールを取り付けるには、次の工具が必要です。
8ポートE1/T1 PSTNインターフェイス モジュールの取り外し
次の手順で、Catalyst 6500シリーズ スイッチからモジュールを取り外します。
ステップ 1 取り外すモジュールのポートに接続されているネットワーク インターフェイス ケーブルをすべて外します。

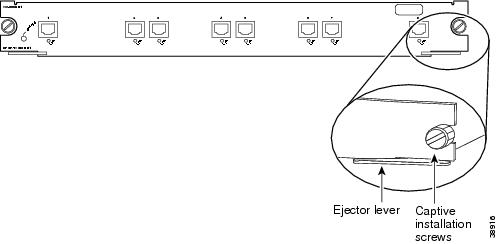

ステップ 2 非脱落型ネジを緩めます。図4を参照してください。
ステップ 3 左右のイジェクト レバーを同時に外側に回転させて、バックプレーン コネクタからモジュールを外します。図4に右側のイジェクト レバーの拡大図を示します。
ステップ 4 片手でモジュールの前面プレートを持ち、もう一方の手でカード フレームを下から支え、スロットから引き出します。プリント基板やコネクタ ピンに触れないように注意してください。
ステップ 5 片手でフレームを下から支えながら、スロットからモジュールを慎重にまっすぐ引き出します。
ステップ 6 静電気防止用マットまたはフォームの上にモジュールを置くか、またはただちに別のスロットに搭載します。
ステップ 7 スロットを空にしておく場合は、モジュール フィラー プレート（部品番号： 800-00292-01）を取り付け、シャーシに埃が入らないように、また、モジュール コンポーネント全体で適切なエアフローが維持され、危険な電圧/電流に接触することがないようにします。
警告 ブランクの前面プレートおよびカバー パネルは、重要な3つの役割があります。シャーシ内の危険な電圧および電流による感電を防ぐこと、他の装置へのEMIの影響を防ぐこと、およびシャーシ内の空気の流れを適切な状態に保つことです。カード、前面プレート、前面カバー、および背面カバーがすべて取り付けられていないかぎり、システムを稼働させないでください。
8ポートPSTNインターフェイス モジュールの取り付け
次の手順で、8ポートPSTNインターフェイス モジュールを取り付けます。
ステップ 1 スーパバイザ エンジンのコンソール ポートに、ASCII端末または端末エミュレーション ソフトウェアが稼働しているPCを接続します。
ステップ 2 新しいPSTNインターフェイス モジュール用のスロットを選択します。モジュール ポートに直接接続するインターフェイス機器が収まるだけのスペースを確保してください。可能であれば、モジュールの両側は、スイッチング モジュール フィラー プレートだけの空のスロットにしてください。
ステップ 3 静電気防止用パッケージからモジュールを取り出します。
ステップ 4 モジュールをスロットに差し込み、モジュールの左右とスロットのガイドを合わせます（図5を参照）。ボードのコンポーネントに触れないように注意してください。

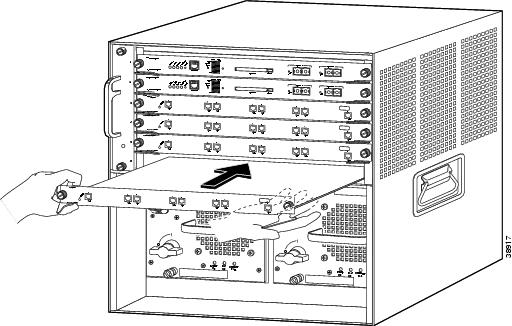

図5 8ポートPSTNインターフェイス モジュールをシャーシに取り付ける方法
ステップ 5 モジュールの向きを水平に保ちながら、前面パネルがイジェクト レバーに接触するまで、モジュールを慎重にスロットに差し込みます（図4を参照）。
ステップ 6 両手の親指と人差し指で、左右のレバーを同時に押し、モジュールをバックプレーン コネクタに完全にはめ込みます。
ステップ 7 モジュールの左右の側面にある非脱落型ネジをドライバで締めます（図4を参照）。
ステップ 8 モジュールの状態が次のようになっているかどうかをチェックします。
a. モジュールが起動し診断テストが実行されたあとで、モジュールのSTATUS LEDがグリーン（モジュールは動作可能）になっていることを確認します。
b. Cat6500>プロンプトに show module コマンドを入力し、システムが新しいモジュールを認識してokと通知していることを画面表示で確認します。
8ポートPSTNインターフェイス モジュール ポートへのケーブル接続
標準RJ-45プラグとカテゴリ5のケーブルを使用して、RJ-48Cモジュール コネクタに接続します。図6にRJ-45コネクタを示します。
警告 火災発生の危険性を減らすため、No. 26 AWGかそれ以上の規格の電気通信ライン コードを使用してください。
図6 RJ-45およびRJ-48Cインターフェイス ケーブル コネクタ
（注） RJ-45コネクタとRJ-48Cコネクタという名称は、混同して使用されることがよくあります。RJ-48Cがジャックまたはレセプタクルであるのに対し、RJ-45はプラグです。
8ポートT1/E1 PSTNインターフェイス モジュールを取り付けたあとの作業
8ポートのT1/E1 PSTNインターフェイス モジュールを取り付けたあとで、『 Catalyst 6500 Series Switch Software Configuration Guide 』を参照し、詳細な設定を終えてください。すべてのシグナリングはCisco CallManagerで設定します。該当するCisco CallManagerマニュアルを参照してください。
