各シャーシでは、最大 4 個のホットスワップ可能なモジュラ ポート カードをサポートしており、他のデバイスに接続するためのアップリンク ポートを提供しています。 シャーシを動作させる際には、モジュラ ポート カードを取り付けるか、またはハーフモジュラ スロットにブランク モジュールを取り付けてください。
ポート カード モデル |
説明 |
---|---|
C6880-X-LE-16P10G |
標準テーブル付きマルチレート ポート カードです。 このモジュールには、16 個の 10 ギガビット、1 ギガビット、または 100BASE-FX 光ファイバのスロットがあり、1 ギガビット SFP、10 ギガビット SFP+、または 100BASE-FX 光ファイバのモジュールをサポートしています。 |
C6880-X-16P10G |
XL テーブル付きマルチレート ポート カードです。 このモジュールには、16 個の 10 ギガビット、1 ギガビット、または 100BASE-FX 光ファイバのスロットがあり、1 ギガビット SFP、10 ギガビット SFP+、または 100BASE-FX 光ファイバのモジュールをサポートしています。 |
C6880-X-CVR-E |
ブランク モジュールです。 |
1 |
SFP+ ポートまたは 100BASE-FX SFP ポート(16 個) |
4 |
取手 |
2 |
ステータス LED |
5 |
ポート カード |
3 |
ポート LED |
6 |
ID(青色ビーコン LED) |
サポートされる SFP および SFP+ モジュールの一覧については、スイッチのデータ シート(http://www.cisco.com/c/en/us/products/collateral/switches/catalyst-6880-x-switch/data_sheet_c78-728228.html)を参照してください。
サポートされるモジュール ポート カードと SFP または SFP+ モジュールのみを使用してください。
(注) |
スイッチはポート カードがなくても動作可能ですが、ポート カード モジュールが取り付けられていない場合は、ブランク ポート カード モジュール(ポートまたは SFP スロットなし)を入手して、取り付ける必要があります。 |
SFP および SFP+ トランシーバ モジュールを使用するには、ポート カードを取り付けている必要があります。
警告 |
クラス 1 レーザー製品です。 ステートメント 1008 |
次の注意事項をよくお読みください。
SFP または SFP+ トランシーバ モジュールのダスト プラグ、および光ファイバ ケーブルのゴム製キャップは、いずれもケーブルを接続する準備が整うまでは取り外さないでください。 これらのプラグおよびキャップは、モジュール ポートやケーブルを汚れや周辺光から保護する役割を果たします。
SFP または SFP+ トランシーバ モジュールは、着脱によって製品寿命が短くなることがあります。 SFP または SFP+ トランシーバ モジュールの取り外しや取り付けは、必要最低限にしてください。
注意 |
静電破壊を防ぐため、ケーブルをスイッチや他の装置に接続する場合は、ボードおよびコンポーネントを正しい手順で取り扱うようにしてください。 |
ステップ 1 | 手首に静電気防止用リスト ストラップを着用して、ストラップの機器側をアース表面に接続します。 |
ステップ 2 |

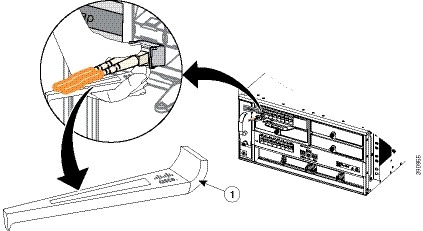

ベールクラスプ ラッチ付きのモジュールの場合は、SFP 取り外し工具を使用します。 工具の光ケーブル リリース側を使用して圧力をかけてケーブル ラッチを解除し、SFP トランシーバ モジュールからケーブルを外します。
|
ステップ 3 |

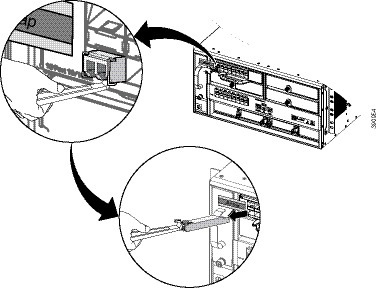

工具のベール リリース ラッチ側を使用してベールを持ち上げ、SFP または SFP+ モジュールを取り外します。
|
ステップ 4 | SFP または SFP+ トランシーバ モジュールをしっかりとつかみ、スロットから慎重に引き出します。 |
ステップ 5 | SFP または SFP+ トランシーバ モジュールは、静電気防止用袋に収めるか、その他の保護環境下に置いてください。 |
ステップ 1 |
手首に静電気防止用リスト ストラップを着用して、ストラップの機器側をアース表面に接続します。
|
||
ステップ 2 | スロットからポート カードを取り外する前に、ケーブルを必ず取り外します。 SFP+ トランシーバ モジュールからケーブルを外します。 | ||
ステップ 3 | (任意)ポート カードから SFP+ トランシーバ モジュールを取り外します。 | ||
ステップ 4 |
取手を押してラッチを解除し、取手を外側に回してカードを引き出します。
|
||
ステップ 5 |
ポート カードをしっかりとつかみ、スロットから慎重に引き出します。 両手を使用して引き出すこともできます。
|
||
ステップ 6 | 交換用のポート カードまたはブランク モジュールをスロットに取り付けます。 | ||
ステップ 7 |
取り外したポート カードは、静電気防止用袋に収めるか、その他の保護環境下に置いてください。
|

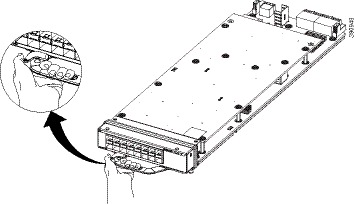

シスコのテクニカル サポートに連絡する場合は、ポート カードのシリアル番号が必要です。 この図は、シリアル番号の場所を示しています。 show version 特権 EXEC コマンドを使用して、シリアル番号を確認することもできます。
目次
- ポート カードの概要
- モジュラ ポート カード LED
- モジュラ ポート カードの取り付け
- モジュラ ポート カードの取り付け
- ポート カードでの SFP および SFP+ トランシーバ モジュールの取り付け
- モジュラ ポート カードからの SFP または SFP+ モジュールの取り外し
- モジュラ ポート カードの取り外し
- モジュラ ポート カードのシリアル番号の確認
ポート カードの概要
各シャーシでは、最大 4 個のホットスワップ可能なモジュラ ポート カードをサポートしており、他のデバイスに接続するためのアップリンク ポートを提供しています。 シャーシを動作させる際には、モジュラ ポート カードを取り付けるか、またはハーフモジュラ スロットにブランク モジュールを取り付けてください。
ポート カード モデル
説明
C6880-X-LE-16P10G
標準テーブル付きマルチレート ポート カードです。 このモジュールには、16 個の 10 ギガビット、1 ギガビット、または 100BASE-FX 光ファイバのスロットがあり、1 ギガビット SFP、10 ギガビット SFP+、または 100BASE-FX 光ファイバのモジュールをサポートしています。
C6880-X-16P10G
XL テーブル付きマルチレート ポート カードです。 このモジュールには、16 個の 10 ギガビット、1 ギガビット、または 100BASE-FX 光ファイバのスロットがあり、1 ギガビット SFP、10 ギガビット SFP+、または 100BASE-FX 光ファイバのモジュールをサポートしています。
C6880-X-CVR-E
ブランク モジュールです。
サポートされる SFP および SFP+ モジュールの一覧については、スイッチのデータ シート(http://www.cisco.com/c/en/us/products/collateral/switches/catalyst-6880-x-switch/data_sheet_c78-728228.html)を参照してください。
モジュラ ポート カードの取り付け
サポートされるモジュール ポート カードと SFP または SFP+ モジュールのみを使用してください。
(注)
スイッチはポート カードがなくても動作可能ですが、ポート カード モジュールが取り付けられていない場合は、ブランク ポート カード モジュール(ポートまたは SFP スロットなし)を入手して、取り付ける必要があります。
注意
ポート カードを取り付ける際には、次の注意事項を守ってください。
- 光ファイバ SFP または SFP+ モジュールのダスト プラグ、および光ファイバ ケーブルのゴム製キャップは、いずれもケーブルを接続するまでは取り外さないでください。 これらのプラグおよびキャップは、モジュール ポートやケーブルを汚れや周辺光から保護する役割を果たします。
- 静電破壊を防ぐため、ケーブルをスイッチや他の装置に接続する場合は、ボードおよびコンポーネントを正しい手順で取り扱うようにしてください。
モジュラ ポート カードの取り付け
手順
ステップ 1 手首に静電気防止用リスト ストラップを着用して、ストラップの機器側をアース表面に接続します。 ステップ 2 ブランク モジュールのネジを反時計回りに緩め、ブランク モジュールをシャーシから引き出します。 ステップ 3 保護パッキングからモジュラ ポート カードを取り外します。 ステップ 4 取手のレバーを押してラッチを解除し、取手を外側に回します。 ステップ 5 ポート カードをシャーシに挿入します。 ポート カードのフェイスプレートの後部がシャーシのフェイスプレートとぴったり重なるまで、ポート カードをスロットに挿入します。 ステップ 6 カチッと音がしてラッチされるまでレバーを押し、取手のラッチを閉じます。
ポート カードでの SFP および SFP+ トランシーバ モジュールの取り付け
はじめる前に手順SFP および SFP+ トランシーバ モジュールを使用するには、ポート カードを取り付けている必要があります。
警告
クラス 1 レーザー製品です。 ステートメント 1008次の注意事項をよくお読みください。
SFP または SFP+ トランシーバ モジュールのダスト プラグ、および光ファイバ ケーブルのゴム製キャップは、いずれもケーブルを接続する準備が整うまでは取り外さないでください。 これらのプラグおよびキャップは、モジュール ポートやケーブルを汚れや周辺光から保護する役割を果たします。
SFP または SFP+ トランシーバ モジュールは、着脱によって製品寿命が短くなることがあります。 SFP または SFP+ トランシーバ モジュールの取り外しや取り付けは、必要最低限にしてください。
注意
静電破壊を防ぐため、ケーブルをスイッチや他の装置に接続する場合は、ボードおよびコンポーネントを正しい手順で取り扱うようにしてください。

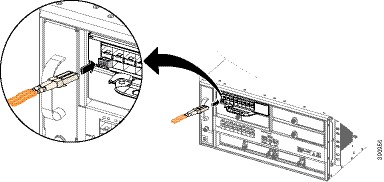

ステップ 1 手首に静電気防止用リスト ストラップを着用して、ストラップの機器側をアース表面に接続します。 ステップ 2 SFP または SFP+ モジュールは、送信側(Tx)および受信側(Rx)の印があるほうが上面です。 SFP トランシーバ モジュールによっては、送信側と受信側(Tx と Rx)の印の代わりに、接続の方向を示す矢印が付いている場合もあります。 ステップ 3 ベールクラスプ ラッチ付きの SFP または SFP+ トランシーバ モジュールの場合は、ロック解除の位置までラッチを開きます。 ステップ 4 モジュールをスロットの開口部に合わせて、コネクタをスロットの奥にはめ込みます。 ステップ 5 モジュールにベール クラスプ ラッチが付いている場合は、ラッチを閉じて SFP トランシーバ モジュールを固定します。
(注) 小さい番号のポートに SFP トランシーバ モジュールを挿入する場合は、上記で示したように、モジュールを反転させる必要があります。 ステップ 6 SFP または SFP+ のダスト プラグを取り外し、今後の使用のために保管します。 ステップ 7 SFP ケーブルを接続します。
モジュラ ポート カードからの SFP または SFP+ モジュールの取り外し
手順
ステップ 1 手首に静電気防止用リスト ストラップを着用して、ストラップの機器側をアース表面に接続します。 ステップ 2 ベールクラスプ ラッチ付きのモジュールの場合は、SFP 取り外し工具を使用します。 工具の光ケーブル リリース側を使用して圧力をかけてケーブル ラッチを解除し、SFP トランシーバ モジュールからケーブルを外します。 ステップ 3 工具のベール リリース ラッチ側を使用してベールを持ち上げ、SFP または SFP+ モジュールを取り外します。 ステップ 4 SFP または SFP+ トランシーバ モジュールをしっかりとつかみ、スロットから慎重に引き出します。 ステップ 5 SFP または SFP+ トランシーバ モジュールは、静電気防止用袋に収めるか、その他の保護環境下に置いてください。
モジュラ ポート カードの取り外し
手順
ステップ 1 手首に静電気防止用リスト ストラップを着用して、ストラップの機器側をアース表面に接続します。 ステップ 2 スロットからポート カードを取り外する前に、ケーブルを必ず取り外します。 SFP+ トランシーバ モジュールからケーブルを外します。 ステップ 3 (任意)ポート カードから SFP+ トランシーバ モジュールを取り外します。 ステップ 4 取手を押してラッチを解除し、取手を外側に回してカードを引き出します。 ステップ 5 ポート カードをしっかりとつかみ、スロットから慎重に引き出します。 両手を使用して引き出すこともできます。 ステップ 6 交換用のポート カードまたはブランク モジュールをスロットに取り付けます。 ステップ 7 取り外したポート カードは、静電気防止用袋に収めるか、その他の保護環境下に置いてください。
(注) ラッチを閉じることでロックされ、取手を使用してポート カード モジュールを持ち運ぶことができます。
