章のタイトル： ケーブルおよびポートの仕様
ケーブルおよびポートの仕様
ここでは、ケーブルおよびポートの仕様について説明します。内容は次のとおりです。
提供されているケーブルとアダプタ
Cisco MDS 9250i スイッチのアクセサリ キットには、次のものが含まれています。
•
RJ-45/DSUB F/F アダプタ：RJ-45 から DB-25 のメス DTE アダプタ（「Terminal」というラベル）
• RJ-45/DSUB R/P アダプタ：RJ-45 から DB-25 のオス DCE アダプタ（「Modem」というラベル）
（注） 追加のケーブルとアダプタはカスタマー サービス担当者に発注できます。
（注） シスコのサポートをシスコのリセラーからご購入された場合は、リセラーに直接お問い合わせください。サポートを Cisco Systems から直接ご購入された場合は、次の URL にある Technical Assistance Center（TAC）にご連絡ください。http://www.cisco.com/en/US/support/tsd_cisco_worldwide_contacts.html
コンソール ポート
コンソール ポートは、RJ-45 コネクタを備えた非同期の RS-232 シリアル ポートです。RJ-45 ロールオーバー ケーブルおよび RJ-45/DSUB F/F アダプタまたは RJ-45F PC ターミナル アダプタを使用して、コンソール ポートを、ターミナル エミュレーション ソフトウェアを実行するコンピュータに接続します。
コンソール ポートのピン割り当て
表 C-1 に、Cisco MDS 9250i スイッチのコンソール ポートのピン割り当てを示します。
|
|
|
|---|---|
11 |
|
DB-25 アダプタを使用してコンピュータにコンソール ポートを接続
RJ-45 ロールオーバー ケーブルおよび RJ-45/DSUB F/F アダプタ（「Terminal」というラベル）を使用して、コンソール ポートを、ターミナル エミュレーション ソフトウェアを実行するコンピュータに接続します。 表 C-2 に、コンソール ポート、RJ-45 ロールオーバー ケーブル、および RJ-45/DSUB F/F アダプタのピン割り当てを示します。
|
|
|
|
|
|
|---|---|---|---|---|
|
|
|
|
|
|
MGMT 10/100/1000 イーサネット ポート
MGMT 10/100/1000 イーサネット ポートは、RJ-45 コネクタを備えたイーサネット ポートです。管理ポートを外部ハブ、スイッチ、またはルータに接続する場合、モジュラ、RJ-45、ストレート型 UTP ケーブルを使用できます（図 C-1を参照）。
図 C-1 RJ-45 インターフェイス ケーブル コネクタ
|
|
|
表 C-3 に、10/100/1000BASE-T 管理ポート（MDI）ケーブルのコネクタ ピン割り当てと信号名を示します。
（注） RJ-45 インターフェイスはピン 1、2、3、および 6 だけを使用します。
|
|
|
|---|---|
図 C-2 に、管理ポートをスイッチまたはハブ（スイッチには付属しない）に接続するために必要な 10/100/1000BASE-T ケーブルの配線を示します。
図 C-2 ツイストペア 10/100/1000BASE-T ケーブルの配線

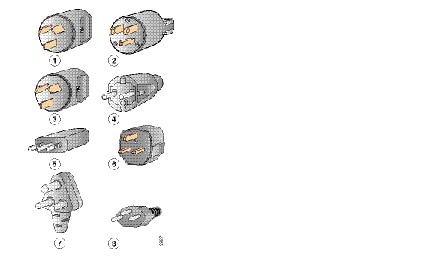

サポートされる電源コードとプラグ
各電源装置には個別の電源コードがあります。IEC 60320 C19 コンセントの付いた配電ユニットへの接続には、標準の電源コードまたはジャンパ コードが使用できます。
電源コード
標準の電源コードには、スイッチとの接続側に IEC C19 コネクタが付いています。オプションのジャンパ電源コードには、スイッチとの接続側に IEC C19 コネクタ、IEC C19 コンセントとの接続側に IEC C20 コネクタが付いています。
（注） 使用できるのは、スイッチに付属の標準の電源コードまたはジャンパ電源コードだけです。
表 C-4 に、Cisco MDS 9250i スイッチの電源コード、およびそれらの長さ（フィート単位とメートル単位）を示します。
|
|
|
|
|---|---|---|
|
|
|
|
電源コード
標準の電源コードには、スイッチとの接続側に IEC C15 コネクタが付いています。オプションのジャンパ電源コードには、スイッチとの接続側に IEC C15 コネクタ、IEC C13 コンセントとの接続側に IEC C14 コネクタが付いています。
（注） 使用できるのは、スイッチに付属の標準の電源コードまたはジャンパ電源コードだけです。
|
|
|
||
|---|---|---|---|
|
|
|
||
|
|
|
||
|
|
|
||
